فیلتر هارمونیک یکی از ابزارهای بسیار مهم در دنیای برق و الکترونیک است و اگر با این تخصص سروکار دارید احتمالا با آن آشنایی دارید. برای درک بهتر، باید بگویم که این فیلتر برای بهبود کیفیت توان الکتریکی استفاده می‌شود. زمانی که تجهیزات الکتریکی مثل اینورترها، کامپیوترها یا سیستم‌های روشنایی مدرن روشن می‌شوند، جریان مصرفی آن‌ها ممکن است شکل موج سینوسی استاندارد برق را مختل کند و هارمونیک‌های اضافی تولید شود. این هارمونیک‌ها باعث ایجاد گرمای اضافی، کاهش عمر تجهیزات و حتی اختلال در عملکرد شبکه برق می‌شوند. در اینجا دقیقا جایی است که فیلتر هارمونیک نقش خود را ایفا می‌کند. این فیلترها می‌توانند هارمونیک‌های ناخواسته را حذف یا کاهش دهند و جریان را به شکل موجی نزدیک به سینوس استاندارد بازگردانند. در نتیجه، تجهیزات الکتریکی بهتر کار می‌کنند، مصرف انرژی بهینه می‌شود و خطر خرابی‌ها کاهش می‌یابد.

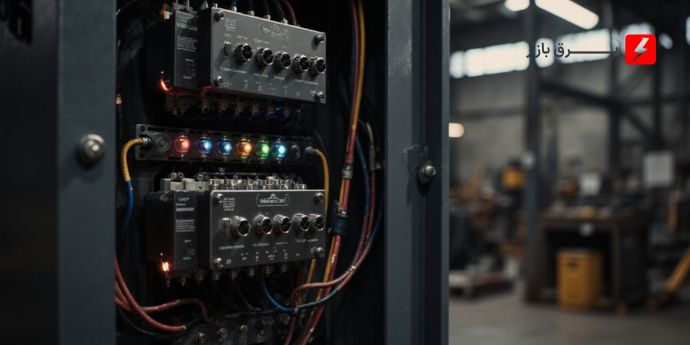

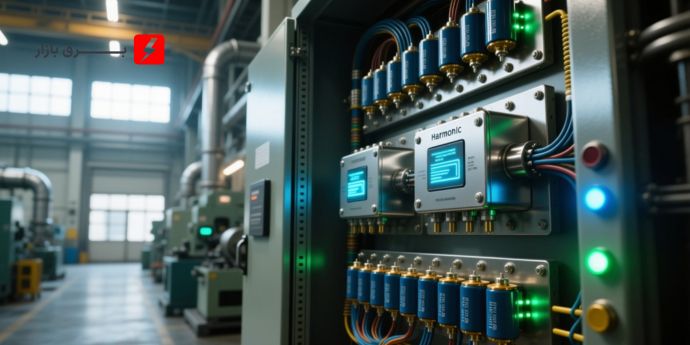

کاربردهای فیلتر هارمونیک
کاربردهای فیلتر هارمونیک بسیار گسترده است؛ از کارخانه‌ها و صنایع بزرگ گرفته تا سیستم‌های انرژی تجدیدپذیر مثل نیروگاه‌های خورشیدی و حتی مراکز داده و بیمارستان‌ها. هر جایی که کیفیت توان اهمیت دارد، حضور فیلتر هارمونیک یا نصب درست رگولاتور بانک خازنی می‌تواند باعث صرفه‌جویی در هزینه‌ها و افزایش طول عمر تجهیزات شود. به زبان ساده، فیلتر هارمونیک مثل یک «پاک‌کن موج برق» است که اختلالات را از بین می‌برد و برق را سالم و آماده برای استفاده نگه می‌دارد.
لیست کاربردهای فیلتر هارمونیک
- صنایع و کارخانه‌ها: کاهش هارمونیک در موتورهای الکتریکی، درایوها و ماشین‌آلات صنعتی برای جلوگیری از توقف‌های ناگهانی و افزایش طول عمر تجهیزات.
- مراکز داده و سرورها: تامین برق پایدار برای جلوگیری از هنگ کردن سیستم‌ها و افزایش امنیت اطلاعات.
- بیمارستان‌ها: تضمین عملکرد بی‌نقص تجهیزات حساس پزشکی مانند دستگاه‌های تصویربرداری یا مانیتورینگ.
- سیستم‌های انرژی خورشیدی و بادی: بهبود کیفیت توان در اینورترها و جلوگیری از آسیب به شبکه برق.
- ساختمان‌های اداری و تجاری: کاهش نویز الکتریکی برای افزایش بهره‌وری سیستم‌های روشنایی، تهویه و تجهیزات اداری.
- شبکه‌های توزیع برق: پایداری بیشتر شبکه و کاهش تلفات انرژی در مقیاس بزرگ.
هارمونیک در برق چیست و چرا باید فیلتر شود؟
هارمونیک در برق به اختلالاتی گفته می‌شود که شکل موج طبیعی برق را از حالت استاندارد سینوسی خارج می‌کند. این اختلال بیشتر زمانی رخ می‌دهد که تجهیزاتی مثل اینورترها، کامپیوترها یا لامپ‌های LED وارد مدار می‌شوند. وجود هارمونیک باعث داغ شدن دستگاه‌ها، مصرف بیشتر انرژی و حتی خرابی زودهنگام تجهیزات می‌شود. به همین دلیل باید با استفاده از فیلتر هارمونیک و خازن صنعتی مناسب این امواج مزاحم حذف شوند تا برق پایدار، ایمن و بهینه در دسترس باشد.
تفاوت فیلتر هارمونیک اکتیو و پسیو
| ویژگی | فیلتر هارمونیک اکتیو | فیلتر هارمونیک پسیو |
|---|---|---|
| عملکرد | هارمونیک‌ها را به‌صورت لحظه‌ای شناسایی و حذف می‌کند و می‌تواند چندین نوع هارمونیک را همزمان کنترل کند. | هارمونیک‌های مشخص و از پیش تعیین‌شده را حذف می‌کند و برای فرکانس‌های ثابت طراحی شده است. |
| انعطاف‌پذیری | بسیار بالا؛ می‌تواند با تغییرات بار و شرایط شبکه سازگار شود و عملکرد پایدار ارائه دهد. | محدود؛ برای شبکه‌های پایدار و بارهای ثابت مناسب است و تغییرات لحظه‌ای را مدیریت نمی‌کند. |
| هزینه | نسبت به پسیو گران‌تر است، اما برای شبکه‌های حساس و پیچیده ارزش سرمایه‌گذاری دارد. | هزینه پایین‌تری دارد و ساختار ساده‌تری دارد، اما کارایی آن محدودتر است. |
| کارایی | دقت بالا در حذف هارمونیک‌ها و بهبود کیفیت توان، مناسب سیستم‌هایی که حساسیت بالایی دارند. | دقت کمتر و کنترل محدود هارمونیک‌ها، مناسب سیستم‌هایی با نیاز متوسط به تصفیه توان. |
| کاربرد | صنایع پیشرفته، مراکز داده، بیمارستان‌ها، سیستم‌های انرژی تجدیدپذیر و شبکه‌هایی با بار متغیر. | سیستم‌های صنعتی یا تجاری با بار ثابت، موتورخانه‌ها، روشنایی‌های بزرگ و شبکه‌های ساده‌تر. |
فیلتر هارمونیک در سیستم‌های صنعتی چه نقشی دارد؟
- حفاظت از تجهیزات صنعتی: فیلتر هارمونیک با حذف نویزها و هارمونیک‌های اضافی، از موتورهای الکتریکی، درایوها و تجهیزات حساس در برابر داغ شدن و خرابی زودرس محافظت می‌کند. این کار باعث افزایش طول عمر دستگاه‌ها و کاهش هزینه‌های تعمیر و نگهداری می‌شود.
- بهبود کیفیت توان الکتریکی: وجود هارمونیک‌ها می‌تواند شکل موج برق را مختل کند و عملکرد سیستم‌ها را کاهش دهد. فیلتر هارمونیک با تصحیح جریان، برق پایدار و با کیفیتی را در اختیار تجهیزات قرار می‌دهد تا راندمان آن‌ها افزایش یابد.
- افزایش بهره‌وری و کاهش انرژی هدر رفته: با کاهش نویزها و اختلالات، تجهیزات بهتر کار می‌کنند و انرژی کمتری هدر می‌رود. این موضوع باعث کاهش هزینه‌های انرژی و افزایش بهره‌وری کل سیستم‌های صنعتی می‌شود.
- پایداری شبکه صنعتی: هارمونیک‌ها می‌توانند باعث نوسان ولتاژ و اختلال در عملکرد کل شبکه صنعتی شوند. فیلتر هارمونیک با تثبیت جریان و ولتاژ، شبکه را پایدار نگه می‌دارد و خطر توقف ناگهانی خطوط تولید را کاهش می‌دهد.
- سازگاری با تجهیزات جدید و انرژی‌های تجدیدپذیر: در صنایع مدرن که از اینورترها، سیستم‌های خورشیدی و بادی استفاده می‌شود، فیلتر هارمونیک نقش کلیدی در سازگاری تجهیزات با شبکه برق و کاهش اختلالات ایفا می‌کند.
فیلتر هارمونیک چگونه باعث کاهش اعوجاج ولتاژ و جریان می‌شود؟
فیلتر هارمونیک با شناسایی و حذف امواج مزاحم یا هارمونیک‌های اضافی که شکل موج طبیعی برق را خراب می‌کنند، جریان و ولتاژ را به حالت استاندارد نزدیک می‌کند. این کار باعث می‌شود تجهیزات الکتریکی به‌صورت روان‌تر و بدون فشار اضافی کار کنند، مصرف انرژی بهینه شود و خطر داغ شدن یا خرابی زودهنگام کاهش یابد. به زبان ساده، فیلتر هارمونیک مثل یک صاف‌کننده برای برق عمل می‌کند و جریان و ولتاژ را به شکلی پایدار و سالم به تجهیزات می‌رساند.
اگر که نمی‌دانید بانک خازنی چیست، این مقاله سوالات شما را برطرف می‌کند.
مزایا و معایب فیلتر هارمونیک
| ویژگی | مزایا | معایب |
|---|---|---|
| بهبود کیفیت برق | کاهش اعوجاج ولتاژ و جریان، تامین برق پایدار و ایمن برای تجهیزات | در صورت طراحی یا نصب نادرست، ممکن است اثرگذاری کافی نداشته باشد |
| حفاظت از تجهیزات | جلوگیری از داغ شدن، خرابی زودرس و افزایش طول عمر تجهیزات الکتریکی | فیلترهای پیشرفته (اکتیو) هزینه بالایی دارند |
| افزایش بهره‌وری انرژی | کاهش تلفات انرژی و افزایش راندمان تجهیزات صنعتی و خانگی | نگهداری و سرویس دوره‌ای برای عملکرد بهینه لازم است |
| انعطاف‌پذیری شبکه | سازگاری با تغییرات بار و تجهیزات جدید، مناسب شبکه‌های پیچیده | فیلترهای پسیو انعطاف‌پذیری کمتری دارند و فقط هارمونیک‌های مشخص را حذف می‌کنند |
| کاهش هزینه‌های تعمیر و نگهداری | با کاهش آسیب و استهلاک تجهیزات، هزینه‌های نگهداری کاهش می‌یابد | نصب اولیه ممکن است زمان‌بر و نیازمند مهارت باشد |
راهکارها برای بهینه‌سازی عملکرد فیلتر هارمونیک
- استفاده از مشاوره تخصصی و طراحی دقیق مطابق با نوع بار و شبکه (در غیر این صورت اثرگذاری کاهش می‌یابد)
- بررسی نیاز واقعی شبکه و انتخاب ترکیبی از فیلتر اکتیو و پسیو برای بهینه‌سازی هزینه
- برنامه‌ریزی سرویس منظم و آموزش پرسنل برای نگهداری صحیح فیلترها
- انتخاب ترکیبی از فیلتر اکتیو و پسیو یا استفاده از فیلترهای پسیو با طراحی گسترده برای پوشش هارمونیک‌های بیشتر
- برنامه‌ریزی و هماهنگی با تیم متخصص برای نصب سریع و استاندارد
وجود هارمونیک معمولاً باعث داغ شدن غیرعادی موتورها، عملکرد ناپایدار اینورترها و اختلال در سیستم‌های روشنایی و الکترونیکی می‌شود. همچنین ممکن است مصرف انرژی افزایش یابد و نویزهای صوتی در تجهیزات ایجاد شود. شناسایی به‌موقع این علائم و استفاده از فیلتر هارمونیک می‌تواند از آسیب به تجهیزات جلوگیری کند و کیفیت برق را بهبود دهد.
اگر که نمی‌دانید خازن صنعتی چیست، این مقاله سوالات شما را برطرف می‌کند.

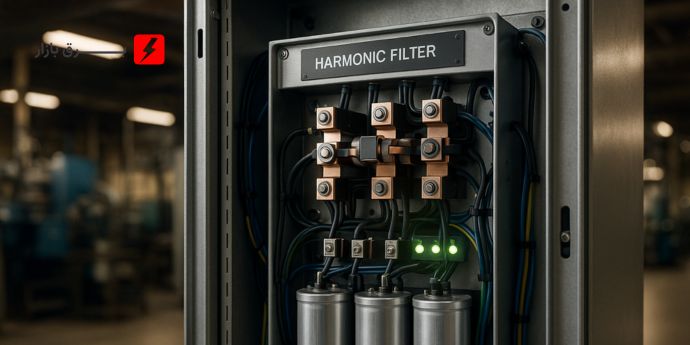

تأثیر فیلتر هارمونیک بر عمر تجهیزات الکتریکی
فیلتر هارمونیک جریان‌های غیرخطی و نویزهای اضافه در شبکه را کاهش می‌دهد. این کار باعث کاهش دمای تجهیزات، جلوگیری از اضافه‌بار و کاهش خرابی‌های زودرس می‌شود و عمر مفید تجهیزات الکتریکی را افزایش می‌دهد.
تأثیرات اصلی فیلتر هارمونیک
- کاهش دمای تجهیزات: کاهش جریان‌های غیرخطی و جلوگیری از آسیب حرارتی در موتورها و ترانس‌ها.
- کاهش خرابی خازن‌ها: کاهش فشار بر خازن‌ها و افزایش طول عمر آن‌ها.
- بهبود عملکرد سیستم برق: تثبیت ولتاژ و عملکرد صحیح و پایدار سیستم.
- کاهش هزینه‌های نگهداری و تعمیر: کاهش خرابی‌های زودرس و آسیب‌های حرارتی، کاهش هزینه‌های تعمیر و تعویض تجهیزات.
نحوه انتخاب فیلتر هارمونیک برای کارخانه یا تابلو برق
- بررسی نیاز شبکه و تجهیزات: نوع تجهیزات و بار مصرفی را مشخص کنید. حساسیت تجهیزات به هارمونیک‌ها اهمیت زیادی دارد.
- انتخاب نوع فیلتر: اکتیو برای بارهای متغیر و پیچیده، پسیو برای شبکه‌های پایدار و بار ثابت.
- محاسبه ظرفیت فیلتر: ظرفیت فیلتر باید با جریان کل بار و میزان هارمونیک موجود متناسب باشد.
- ارزیابی کیفیت برق و استانداردها: فیلتر مطابق با استانداردهای برق صنعتی و نیازهای کارخانه طراحی شود.
- بررسی نصب و نگهداری: نصب توسط تکنسین متخصص و نگهداری منظم برای طول عمر بالای فیلتر ضروری است.
همانطور که سایت مرجع eaton میگوید:
In order to discuss harmonic filters, we have to think about one thing, which is how many different kinds of filters are there?
ترجمه
برای بحث در مورد فیلترهای هارمونیک، باید به یک چیز فکر کنیم، اینکه چند نوع فیلتر مختلف وجود دارد؟
استانداردهای اندازه‌گیری هارمونیک در ایران
کیفیت توان و اندازه‌گیری هارمونیک‌ها طبق استانداردهای ملی و بین‌المللی انجام می‌شود. استاندارد IEC 61000-4-7 و IEC 61000-4-30 به‌طور گسترده برای اندازه‌گیری و ارزیابی هارمونیک‌ها استفاده می‌شوند و مرجع اصلی برای تعیین میزان اعوجاج ولتاژ و جریان در شبکه‌های صنعتی و خانگی هستند.

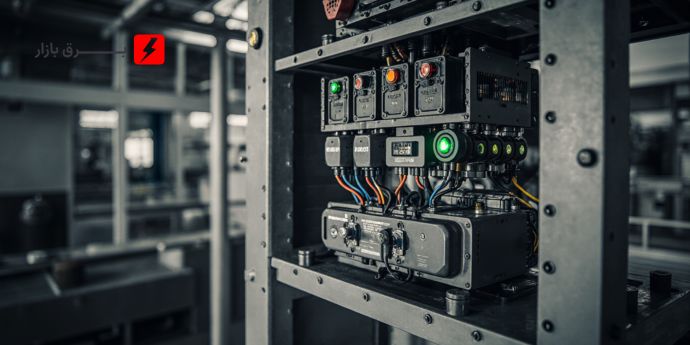

فیلتر هارمونیک را قبل از خازن بانک نصب کنیم یا بعد از آن؟
بهترین روش نصب فیلتر هارمونیک قبل از خازن بانک است. این کار باعث می‌شود هارمونیک‌ها پیش از رسیدن به خازن حذف شوند و از آسیب به خازن و افزایش اعوجاج شبکه جلوگیری شود. برق تمیز و پایدار به خازن‌ها و سایر تجهیزات می‌رسد و عمر تجهیزات افزایش پیدا می‌کند.
اگر که نمی‌دانید رگولاتور بانک خازنی چیست، این مقاله سوالات شما را برطرف می‌کند.
سوالات متداول درباره فیلتر هارمونیک
آیا فیلتر هارمونیک باعث سوختن خازن می‌شود؟
خیر، اگر فیلتر هارمونیک به‌درستی نصب شود، باعث سوختن خازن نمی‌شود. مشکل زمانی ایجاد می‌شود که فیلتر بعد از خازن بانک نصب شود یا هارمونیک‌ها به خازن‌ها برسند، زیرا خازن‌ها به این امواج حساس هستند و ممکن است دچار داغ شدن یا آسیب شوند. با نصب فیلتر قبل از خازن بانک و رعایت اصول نصب، هم خازن‌ها محافظت می‌شوند و هم کیفیت برق شبکه بهبود می‌یابد.
آیا فیلتر هارمونیک با فیلتر توان راکتیو فرق دارد؟
بله، فیلتر هارمونیک برای حذف هارمونیک‌ها و بهبود کیفیت برق طراحی شده است، در حالی که فیلتر توان راکتیو صرفاً برای جبران توان راکتیو و بهبود ضریب توان شبکه استفاده می‌شود. به زبان ساده، هارمونیک برق را «تمیز» می‌کند و توان راکتیو «بهینه»؛ هر دو مکمل هم هستند اما عملکرد و هدف متفاوتی دارند.
چرا خازن بانک زود خراب می‌شود و آیا فیلتر هارمونیک راه‌حل است؟
خازن‌های بانک معمولاً به‌خاطر جریان‌های هارمونیکی، نوسانات ولتاژ و اتصال به بارهای غیرخطی زود خراب می‌شوند. نصب فیلتر هارمونیک می‌تواند جریان‌های هارمونیکی را کاهش دهد و عمر خازن‌ها را افزایش دهد. قبل از نصب حتماً سطح هارمونیک شبکه بررسی شود تا فیلتر مناسب انتخاب شود.
روش تست و عیب‌یابی فیلتر هارمونیک
- بررسی بصری: ابتدا فیلتر و خازن‌ها را از نظر سوختگی، ترک یا نشتی کنترل کنید.
- اندازه‌گیری ولتاژ و جریان: با مولتی‌متر یا ابزار اندازه‌گیری هارمونیک، ولتاژ و جریان ورودی و خروجی را بررسی کنید.
- کنترل دمای فیلتر: دمای بالاتر از حد مجاز می‌تواند نشانه عملکرد نادرست باشد.
- چک کردن نشانگرها و فیوزها: بسیاری از فیلترها فیوز یا LED هشدار دارند که خرابی را نشان می‌دهد.
- آنالیز هارمونیک‌ها: با آنالایزر هارمونیک مطمئن شوید که سطح هارمونیک کاهش یافته است و فیلتر کارایی لازم را دارد.
