کلید اتوماتیک چیست؟

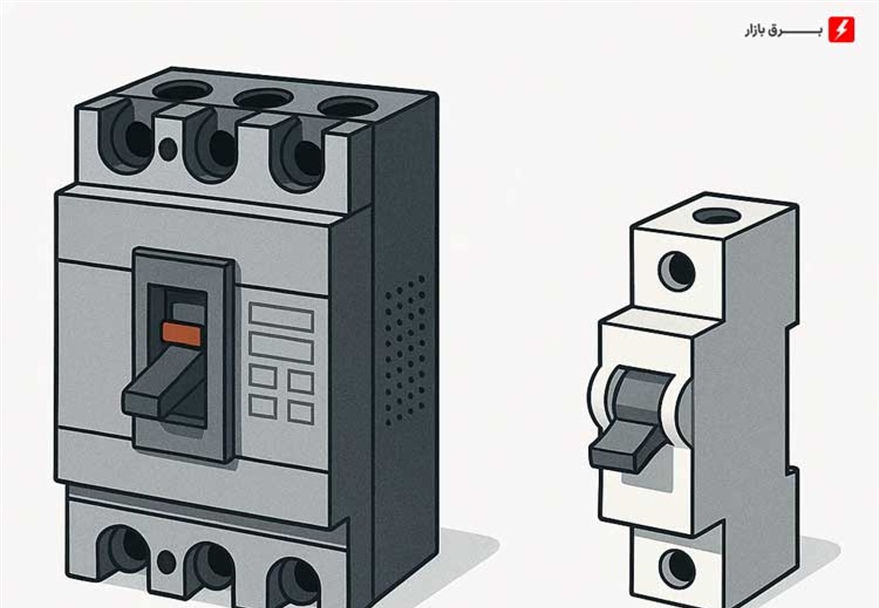

کلید اتوماتیک یا MCCB یک تجهیز حفاظتی پیشرفته است که نقش نگهبان مدار را بازی می کند. هر زمان که خطری مثل اضافه بار، اتصال کوتاه یا خطای زمین رخ دهد، این کلید وارد عمل می شود و با قطع مدار از تجهیزات و افراد محافظت می کند. نکته جالب اینکه بر خلاف فیوزهای قدیمی، پس از عمل کردن نیاز به تعویض ندارد و تنها با یک ریست ساده دوباره آماده ی کار است. اما تفاوت آن با کلید مینیاتوری چیست؟ MCB بیشتر در مصارف خانگی یا مدارهای سبک استفاده می شود و جریان آن معمولاً تا 100 آمپر است. در حالی که MCCB برای جریان های بسیار بالاتر طراحی شده و تا چند هزار آمپر را پوشش می دهد؛ به همین دلیل انتخاب اصلی صنایع و تابلوهای قدرت است. همچنین قابلیت تنظیم جریان و زمان قطع را دارد، در حالی که MCB ثابت عمل می کند. خیلی ساده بخواهیم توضیح بدیم، MCCB نسخه قدرتمندتر و هوشمندتر کلیدهای MCB است.

کاربرد و نحوه کارکرد کلید اتوماتیک چیست؟

1. کلید اتوماتیک یک وسیله حفاظتی برقی است که وظیفه ی اصلی آن محافظت از مدارها و تجهیزات الکتریکی در برابر خطرهایی مثل:
2. اتصال کوتاه (وقتی دو سیم مثبت و منفی مستقیم به هم برخورد کنن و جریان خیلی زیادی عبور کنه).
3. اضافه بار (وقتی مصرف برق بیشتر از ظرفیت سیم یا دستگاه باشه).
4. نوسانات شدید جریان یا ولتاژ.

مثال ساده: تصور کن یک پمپ آب در خانه داری. اگر به هر دلیل موتور پمپ بیش از حد برق بکشه، سیم ها داغ می کنن و ممکنه بسوزن یا حتی آتش سوزی بشه. کلید اتوماتیک قبل از این اتفاق، مدار رو قطع می کنه و جلوی خسارت رو می گیره.

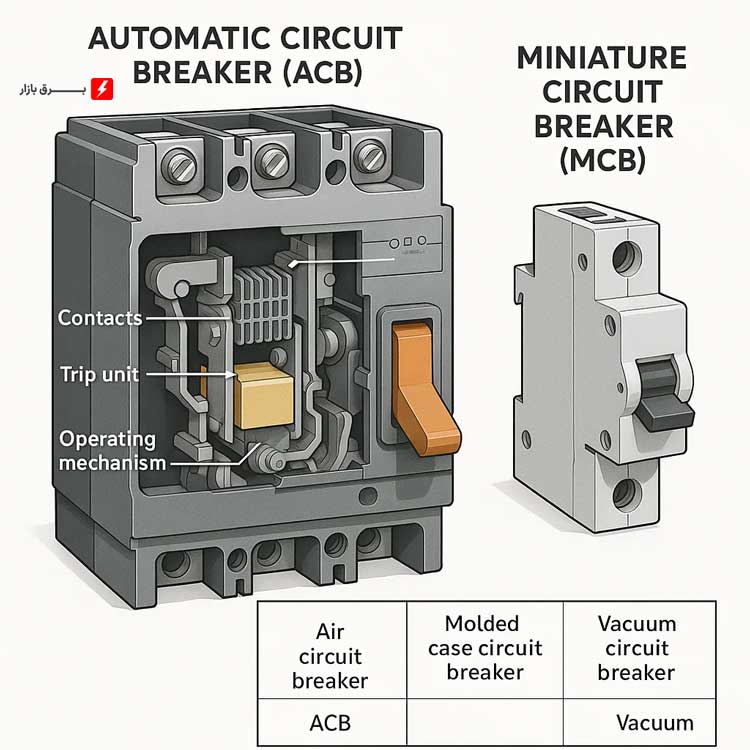

نحوه کارکرد کلید اتوماتیک

داخل کلید اتوماتیک دو بخش مهم وجود داره:

1. بخش حرارتی: وقتی جریان برای مدت طولانی بیشتر از حد مجاز باشه (اضافه بار)، یک صفحه یا نوار فلزی داغ می شه و کلید رو قطع می کنه.
2. بخش مغناطیسی: اگر جریان ناگهانی خیلی زیاد بشه (مثل اتصال کوتاه)، میدان مغناطیسی ایجاد می شه و فوراً کلید رو قطع می کنه.

یعنی کلید اتوماتیک مثل یک محافظ هوشمند عمل می کنه:

• در برابر خطرات آرام و تدریجی (مثل اضافه بار) واکنش کمی کندتر نشون می ده.
• در برابر خطرات ناگهانی و شدید (مثل اتصال کوتاه) سریع و فوری عمل می کنه.

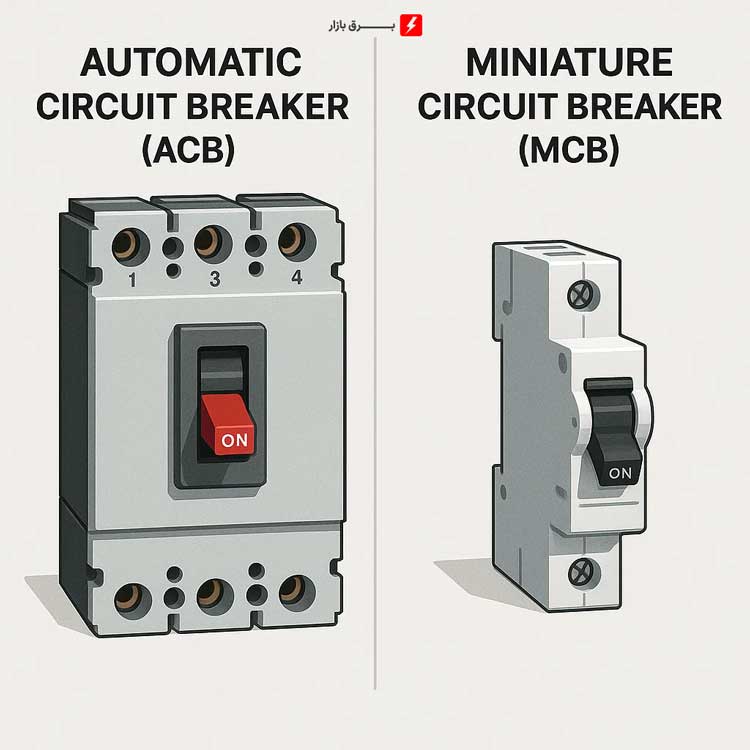

انواع کلید اتوماتیک و ویژگی های هر کدام

1. کلید مینیاتوری (MCB): کلید مینیاتوری رایج ترین نوع کلید اتوماتیک است که در خانه ها و ساختمان های کوچک استفاده می شود. وظیفه اصلی آن قطع جریان هنگام اضافه بار یا اتصال کوتاه است. این کلید کوچک، نصب راحتی دارد و برای جریان های پایین (معمولاً تا ۱۰۰ آمپر) مناسب است. MCB ها قابلیت بازنشانی دارند، یعنی بعد از قطع شدن، می توان دوباره آنها را وصل کرد. ویژگی مهم آن واکنش سریع به اتصال کوتاه و مناسب بودن برای حفاظت از تجهیزات خانگی است. این کلید معمولاً در تابلو برق منازل یا اداره ها نصب می شود.
2. کلید کامپکت (MCCB): کلید کامپکت یا MCCB برای جریان های بالاتر و مصارف صنعتی مناسب است. این کلیدها جریان های متوسط تا بالا را کنترل می کنند و می توانند در برابر اضافه بار و اتصال کوتاه شدید محافظت کنند. MCCB ها قابل تنظیم هستند؛ یعنی جریان قطع را می توان متناسب با نیاز تغییر داد. معمولاً در کارخانه ها، دستگاه های بزرگ و تابلوهای برق صنعتی استفاده می شوند. این کلیدها از نظر اندازه بزرگ تر از MCB هستند و تحمل جریان بالا و حرارت شدید را دارند. MCCB ها هم قابلیت بازنشانی دارند و جایگزین امنی برای فیوزهای ذوب شونده صنعتی هستند.
3. کلید هوایی (ACB): کلید هوایی یا ACB برای جریان های خیلی بالا و ولتاژ بالا طراحی شده است. این کلید ها در تابلوهای اصلی نیروگاهی یا صنعتی استفاده می شوند و می توانند جریان های چند هزار آمپر را کنترل کنند. ACB ها قابلیت حفاظت در برابر اضافه بار، اتصال کوتاه و نوسانات شدید را دارند و از نظر ساختاری بزرگ و پیچیده هستند. یکی از ویژگی های مهم آن ها امکان اتصال به سیستم های کنترل اتوماتیک و مانیتورینگ است. این کلیدها نیز قابل بازنشانی هستند و برای محافظت از تجهیزات بزرگ و حساس مثل ژنراتورها و ترانسفورماتورها کاربرد دارند.
4. کلید زمین نشتی (ELCB / RCCB): کلید زمین نشتی برای محافظت از افراد در برابر برق گرفتگی طراحی شده است. این کلید جریان نشت به زمین را تشخیص می دهد و اگر این جریان از حد مجاز عبور کند، فوراً مدار را قطع می کند. ELCB یا RCCB جریان کل مدار را کنترل نمی کند، بلکه تمرکزش روی جلوگیری از برق گرفتگی و حوادث انسانی است. این کلید معمولاً در خانه ها و مکان های پرخطر مثل حمام یا آشپزخانه نصب می شود و در کنار MCB یا MCCB استفاده می شود تا هم حفاظت تجهیزات و هم حفاظت انسان فراهم شود.

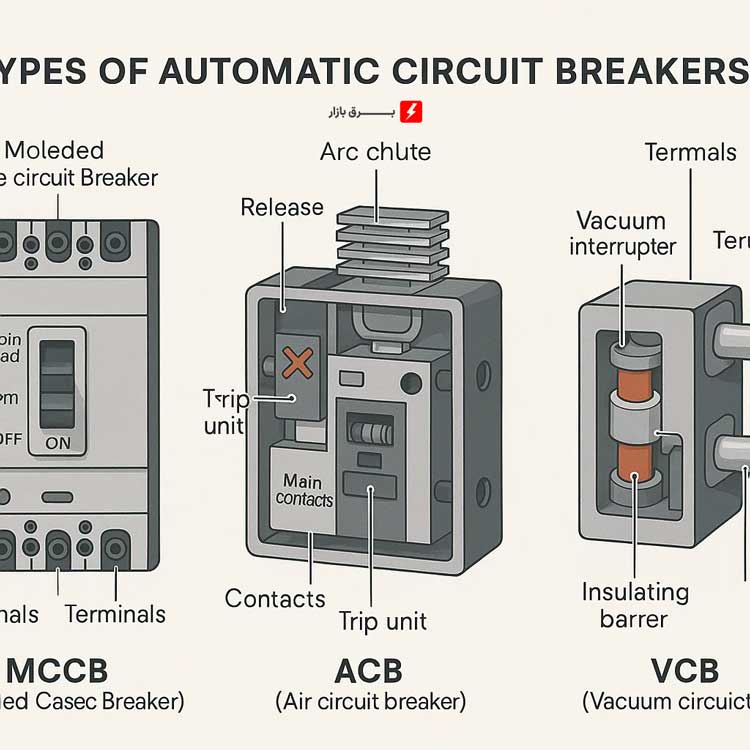

جدول مشخصات اجزا تشکیل دهنده کلید اتوماتیک

تفاوت کلید اتوماتیک تک فاز و کلید اتوماتیک سه فاز در چیست؟

کلید اتوماتیک تک فاز برای مدارهایی با یک فاز استفاده می شود و معمولاً در خانه ها و ساختمان های کوچک کاربرد دارد. این کلید جریان های پایین (مثلاً ۱۰ تا ۶۳ آمپر) را کنترل می کند و مناسب لوازمی مثل یخچال، کولر و روشنایی است. از نظر فیزیکی کوچک و جمع و جور است و فقط یک جریان را قطع یا وصل می کند. در مقابل، کلید اتوماتیک سه فاز برای سیستم های سه فاز طراحی شده و در صنایع و تجهیزات بزرگ کاربرد دارد. این کلید جریان های بالاتر را تحمل می کند و باید همزمان هر سه فاز را قطع کند تا از دستگاه ها محافظت کامل شود. سه فاز بزرگ تر است، نصب آن پیچیده تر است و برای موتورهای بزرگ، کمپرسورها و دستگاه های صنعتی استفاده می شود. همچنین قیمت آن بیشتر است، اما حفاظت مطمئن تری برای تجهیزات صنعتی فراهم می کند.

نکات مهم در زمان انتخاب کلید اتوماتیک و خرید آن

1. جریان نامی کلید (Rated Current): قبل از خرید کلید اتوماتیک، باید بدانید چه میزان جریان در مدار شما عبور می کند. جریان کلید باید متناسب با جریان مصرفی تجهیزات باشد تا هم حفاظت مناسبی انجام دهد و هم کلید بی جهت قطع نشود.
2. نوع فاز کلید (تک فاز یا سه فاز): بسته به سیستم برق خود، کلید تک فاز یا سه فاز انتخاب کنید. استفاده از نوع نادرست می تواند باعث آسیب به تجهیزات یا عملکرد نامطلوب کلید شود.
3. ظرفیت قطع جریان اتصال کوتاه (Breaking Capacity): این عدد نشان می دهد کلید در هنگام اتصال کوتاه، چه میزان جریان ناگهانی را می تواند تحمل و قطع کند. برای حفاظت تجهیزات، ظرفیت قطع باید از بیشترین جریان احتمالی مدار بالاتر باشد.
4. نوع کلید و کاربرد آن: خرید کلید مینیاتوری برای مصارف خانگی و اداری، MCCB برای صنعتی و جریان متوسط، ACB برای جریان بالا و تابلوهای اصلی، و RCCB برای حفاظت افراد در برابر برق گرفتگی استفاده می شوند. انتخاب نوع مناسب به محیط و تجهیزات بستگی دارد.
5. کیفیت و برند معتبر: همیشه از برندهای شناخته شده و استاندارد استفاده کنید. کلیدهای بی کیفیت ممکن است دیر عمل کنند یا زود خراب شوند و خطرات جدی ایجاد کنند.

سوالات متداول کلید اتوماتیک

نصب کلید اتوماتیک روی کولر آبی چه مزایایی دارد؟

نصب کلید اتوماتیک روی کولر آبی باعث حفاظت از موتور کولر و سیم کشی خانه می شود. اگر جریان برق بیش از حد باشد یا اتصال کوتاه رخ دهد، کلید فوراً برق را قطع می کند و از سوختن موتور جلوگیری می کند. همچنین، این کلید می تواند اضافه بار ناشی از گرد و غبار یا گرمای زیاد موتور را کنترل کند. در نتیجه طول عمر کولر افزایش می یابد و خطرات برق گرفتگی یا آتش سوزی کاهش پیدا می کند.

کلید اتوماتیک موتوردار چیست؟

کلید اتوماتیک موتوردار یا Motor Protection Circuit Breaker (MPCB) یک نوع کلید اتوماتیک است که مخصوص محافظت از موتورهای الکتریکی طراحی شده است. این کلید هم جریان اضافه بار و اتصال کوتاه را کنترل می کند و هم می تواند جریان راه اندازی موتورهای القایی را تحمل کند. ویژگی مهم آن این است که جلوی سوختن سیم پیچ موتور و آسیب به تجهیزات را می گیرد و مناسب صنایع و سیستم های با موتورهای بزرگ است.

قدرت قطع کلید اتوماتیک چقدر است؟

قدرت قطع یا Breaking Capacity نشان می دهد کلید اتوماتیک تا چه حداکثر جریان ناگهانی (مثل اتصال کوتاه) را می تواند قطع کند. این مقدار معمولاً بر حسب آمپر (A) یا کیلو آمپر (kA) مشخص می شود. برای مثال:

• کلیدهای خانگی (MCB) معمولاً ۶ تا ۱۰ کیلو آمپر دارند.
• کلیدهای صنعتی (MCCB یا ACB) می توانند جریان های چند صد تا چند هزار آمپر را تحمل کنند.

قدرت قطع باید همیشه بیشتر از بیشترین جریان احتمالی مدار باشد تا حفاظت مطمئن ایجاد شود.
