انتخاب سایز مناسب کابل برق یکی از مهم‌ترین مراحل در طراحی و نصب سیستم‌های برقی است که تاثیر زیادی بر ایمنی، کارایی و طول عمر سیستم دارد. اگر کابل به درستی انتخاب نشود، ممکن است باعث بروز مشکلاتی چون افت ولتاژ، داغ شدن بیش از حد، خرابی دستگاه‌ها و حتی آتش‌سوزی شود. بنابراین، شناخت انواع سایزهای کابل و نحوه انتخاب صحیح آنها برای مصارف مختلف ضروری است.
کابل‌های برق در سایزهای مختلفی تولید می‌شوند که هرکدام برای کاربرد خاصی طراحی شده‌اند. این سایزها معمولا بر اساس میزان جریان برق مورد نیاز و نوع مصرف مشخص می‌شوند. برای مثال، کابل‌هایی که برای سیستم‌های روشنایی یا پریزهای برق استفاده می‌شوند، معمولا سایز کوچکتری دارند، در حالی که کابل‌های مورد استفاده در ماشین‌آلات صنعتی یا سیستم‌های سه‌فاز نیاز به سایزهای بزرگتر و مقاوم‌تری دارند. در این مقاله که به زحمت تیم تحریریه برق بازار فراهم شده است انواع سایز کابل برق را مورد بررسی قرار خواهیم داد و در انتها بررسی می‌کنیم که سطح مقطع کابل را چطور محاسبه کنیم.
چگونه سایز سیم برق را تشخیص بدهیم؟
هر کابل برق دارای سایز مشخصی است که می‌توان آن را با توجه به اعدادی که بر روی کابل نوشته شده، شناسایی کرد. این اعداد اطلاعاتی درباره تعداد رشته‌های هادی، نوع سیم‌های نول و فاز، و همچنین سطح مقطع کابل در اختیار شما می‌گذارند.
برای تشخیص سایز کابل، ابتدا به اعداد روی آن توجه کنید. اولین عدد از سمت چپ به شما تعداد رشته‌های هادی در کابل را می‌گوید و عدد بعدی سطح مقطع کابل را به میلی‌متر مشخص می‌کند. برای مثال، وقتی سایز کابل 32 ذکر می‌شود، به این معنی است که این کابل شامل 2 رشته هادی است که هرکدام دارای سطح مقطع 3 میلی‌متر هستند.
اگر سایز کابل نیمه افشان 120+2403 ذکر شود، این بدان معناست که کابل از 3 رشته هادی تشکیل شده است: دو رشته فاز با سطح مقطع 240 میلی‌متر و یک رشته نول با سطح مقطع 120 میلی‌متر. اگر اعداد روی کابل قابل مشاهده نباشند، می‌توان با برش عمودی کابل، اندازه آن را تعیین کرد.
روش دیگری که برای شناسایی سایز کابل به کار می‌رود، اندازه‌گیری قطر سطح مقطع کابل است. این اندازه‌گیری باید به واحد اینچ انجام شود و عایق کابل در نظر گرفته نشود. برای این کار فرمول‌های خاصی وجود دارد که دقت اندازه‌گیری را تضمین می‌کند.

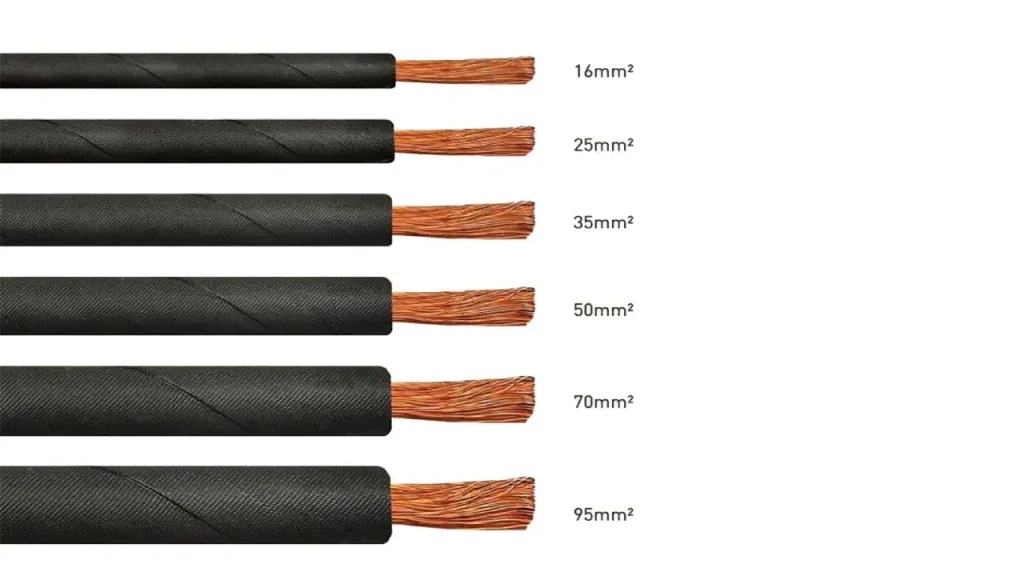

جدول انواع سایز سیم برق

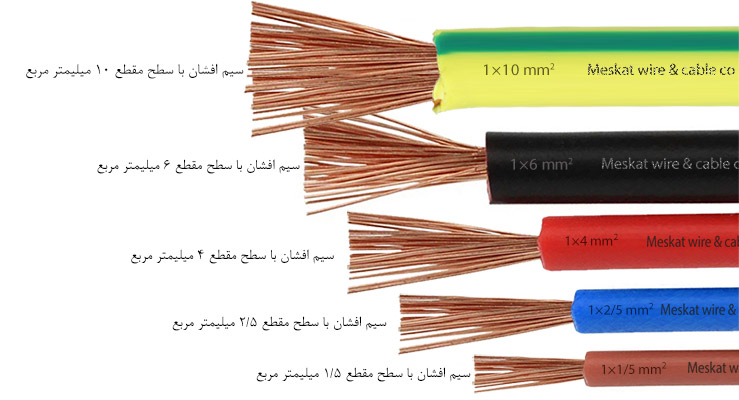

در انتخاب سایز مناسب سیم برق، عواملی مانند میزان جریان مصرفی، نوع استفاده، فاصله و شرایط محیطی باید در نظر گرفته شود. به‌طور کلی، سیم‌ها در سایزهای مختلفی تولید می‌شوند که هرکدام برای کاربرد خاصی طراحی شده‌اند. برای سیستم‌های تکفاز، سیم‌های برق معمولا در سایزهای زیر استفاده می‌شوند:
- سیم شماره 1.5 میلی‌متر مربع: مناسب برای روشنایی‌ها و لامپ‌ها در فضاهای کوچک.
- سیم شماره 2.5 میلی‌متر مربع: مناسب برای پریزهای برق در اتاق‌ها و آشپزخانه‌ها.
- سیم شماره 4 میلی‌متر مربع: برای مصرف‌کنندگان با جریان بیشتر مانند ماشین‌آلات خانگی یا دستگاه‌های پرمصرف.
برای سیستم‌های سه‌فاز، سایزهای سیم برق به‌طور معمول برای تامین برق ماشین‌آلات صنعتی و ساختمان‌ها به شرح زیر است:
- سیم سه فاز شماره 1.5 میلی‌متر مربع: برای جریان‌های کوچک در سیستم‌های سه‌فاز با بار کم.
- سیم سه فاز شماره 2.5 میلی‌متر مربع: برای تأمین برق به دستگاه‌های با توان پایین یا سیستم‌های روشنایی.
- سیم سه فاز شماره 4 میلی‌متر مربع: برای مصرف برق بیشتر و سیستم‌های با بار متوسط.
- سیم سه فاز شماره 6 میلی‌متر مربع و بزرگتر: برای ماشین‌آلات صنعتی و سیستم‌های با بار سنگین.
برای سیستم‌های هوایی فشار ضعیف، که در انتقال برق به فواصل طولانی یا در شرایط خاص کاربرد دارند، از سیم‌های با اندازه‌های بزرگتر استفاده می‌شود:
- سیم هوایی 16+16+25+25×3 میلی‌متر مربع: برای استفاده در شبکه‌های توزیع برق فشار ضعیف.
- سیم هوایی 25+25+50+50×3 میلی‌متر مربع: برای انتقال برق در فواصل بیشتر و ظرفیت‌های بالاتر.
انتخاب صحیح سایز سیم بر اساس استانداردها و نیاز مصرفی می‌تواند از مشکلاتی مانند افت ولتاژ، گرم شدن بیش از حد یا خرابی سیستم‌های برقی جلوگیری کند.
سایز کابل برق خانگی چقدر است؟
برای تعیین سایز مناسب کابل و سیم برق خانگی، بررسی اطلاعات موجود در کنتور برق می‌تواند به شما کمک شایانی کند. کنتور برق میزان مصرف انرژی، ولتاژ برق و فاصله خط توزیع برق تا محل انشعاب را مشخص می‌کند. از طریق این اطلاعات، می‌توان به راحتی نوع سیستم برق مصرفی را نیز تعیین کرد، به‌ویژه اینکه مصرف برق خانگی اغلب از نوع تکفاز است.
برای سیستم‌های تکفاز، سایز کابل مناسب معمولا در محدوده ۲۰ تا ۳۲ آمپر قرار دارد. جریان برق در این سیستم‌ها معمولا از ۱۵ آمپر آغاز می‌شود و بسته به نیاز مصرف، تا ۳۲ آمپر افزایش می‌یابد. در نتیجه، برای مصارف خانگی و ورودی ساختمان‌ها، کابل‌هایی با ظرفیت ۲۰ آمپر یا بیشتر به‌عنوان گزینه‌های مناسب شناخته می‌شوند.
اطلاعات موجود در کنتور برق می‌تواند به‌عنوان یک ابزار کلیدی در تعیین سایز کابل استفاده شود. با توجه به اینکه این اطلاعات شامل میزان مصرف و ولتاژ است، می‌توان انتخابی دقیق و متناسب با نیازهای برقی منزل داشت. در نهایت، با استفاده از این اطلاعات، می‌توان کابل‌های مناسب و ایمن را برای تأمین برق خانه انتخاب کرده و از عملکرد بهینه سیستم برقی اطمینان حاصل کرد.
سایز کابل های برق بر حسب آمپر
انتخاب سایز مناسب سیم برق بر اساس آمپر دو هدف اصلی را دنبال می‌کند: اول، ارتقای ایمنی ساختمان و دوم، افزایش کیفیت کابل‌کشی و طول عمر سیم‌ها و کابل‌ها. در واقع، سایزبندی دقیق سیم برق می‌تواند از بروز مشکلاتی نظیر گرم شدن بیش از حد و سوختن کابل‌ها جلوگیری کرده و عملکرد بهینه سیستم برق را تضمین کند.
برای تعیین سایز سیم و کابل بر اساس آمپر، دو روش مختلف وجود دارد که با توجه به نوع نصب و شرایط محیطی مورد استفاده قرار می‌گیرند. یکی از این روش‌ها برای سیم و کابل‌های روکار است، که در این حالت سیم‌ها در معرض دید قرار دارند و ممکن است نیاز به مقاومت بیشتری در برابر دما و شرایط محیطی داشته باشند. در این روش، معمولا از سیم‌های با ظرفیت بالاتر ب��ای تامین ایمنی و جلوگیری از خطرات احتمالی استفاده می‌شود.
روش دیگر برای سیم و کابل‌های توکار است که در داخل دیوارها و زیرزمین‌ها نصب می‌شوند. در این حالت، عوامل محیطی کمتری تاثیرگذار هستند، اما باید به اندازه کافی ظرفیت جریان را پوشش دهند تا از افت ولتاژ و آسیب به سیم‌ها جلوگیری شود. انتخاب صحیح سایز کابل در این روش نیز باعث افزایش طول عمر سیستم برق و کارکرد بهینه آن می‌شود.
سایز سیم برق ساختمان چقدر است؟
سازمان نظام مهندسی برای اطمینان از ایمنی و کارایی بهینه سیستم برق ساختمان‌ها، استانداردهایی را برای سایز سیم و کابل‌ها تعریف کرده است. این استانداردها به‌گونه‌ای تنظیم شده‌اند که هر قسمت از سیستم برق، به بهترین نحو عمل کند.
برای کابل‌های اصلی که وظیفه انتقال برق از کنتور به جعبه فیوز هر واحد ساختمان را دارند، سیم‌های سه رشته با شماره 6 انتخاب مناسبی هستند تا جریان برق به‌طور مؤثر و ایمن منتقل شود. برای روشنایی‌ها، از جمله لوسترها و لامپ‌ها، سیم‌های سه رشته با شماره 1.5 به‌کار می‌روند، تا تامین انرژی مورد نیاز سیستم‌های روشنایی به‌طور مطلوب انجام شود.
پریزهای برق در فضاهایی مانند اتاق خواب‌ها، آشپزخانه‌ها و پذیرایی‌ها با سیم‌های سه رشته شماره 2.5 تجهیز می‌شوند، که به‌طور مناسب جریان برق را به دستگاه‌ها می‌رسانند. برای سیم‌کشی آیفون، سیم‌های شماره 0.6 انتخاب می‌شود تا ارتباط صوتی به بهترین شکل برقرار گردد.
سیستم‌های اعلان حریق به‌دلیل حساسیت بالا، از سیم‌های برق شماره 1.5 بهره می‌برند و برای سیم تلفن هر واحد، سیم‌های چهار رشته شماره 0.6 مورد استفاده قرار می‌گیرد تا انتقال سیگنال‌ها با کیفیت و بدون اختلال انجام شود. این استانداردها به ارتقاء ایمنی، طول عمر و کارایی سیستم برق کمک می‌کنند.
انواع سایز کابل برق سه فاز
کابل‌های سه فاز قادرند جریان برق متناوب را از یک منبع به منبع دیگر منتقل کنند. در صنعت برق، واژه «فاز» به توزیع بار جریان اشاره دارد و استفاده عمده از کابل‌های سه فاز در شبکه‌هایی با ولتاژ بالا مشاهده می‌شود. سایزبندی کابل‌های برق سه فاز بسته به نوع کاربرد آنها انجام می‌شود. به‌عنوان مثال، سایز کابل برق برای انتقال جریان به مجتمع‌های مسکونی قطعا متفاوت از سایز کابل‌هایی است که برای تامین برق ماشین‌آلات صنعتی استفاده می‌شوند. کابل‌های سه فاز به‌طور کلی در اندازه‌های مختلف و برای مصارف گوناگون تولید می‌شوند. این اندازه‌ها شامل:
- کابل‌های سه رشته سه فاز با اندازه‌های: 1.5×3، 2.5×3، 4×3، 6×3، 10×3، 16×3، 25×3، 35×3، 50×3، 70×3 و 95×3.
- کابل‌های چهار رشته سه فاز با اندازه‌های: 1.5×4، 2.5×4، 4×4، 6×4، 10×4، 16×4 و 25×4.
- کابل‌های پنج رشته سه فاز با اندازه‌های: 1.5×5، 2.5×5، 4×5، 6×5، 10×5، 16×5 و 25×5.
- کابل‌های هوایی فشار ضعیف سه فاز با اندازه‌های: 16+16+25+25×3، 25+25+35+35×3، 25+25+50+50×3، 25+25+70+70×3، 25+25+95+95×3 و 25+25+120+120×3.
این تنوع در اندازه‌ها موجب می‌شود که کابل‌های سه فاز برای کاربردهای مختلف، از جمله تامین برق برای ساختمان‌ها و صنایع، به‌طور موثر و ایمن عمل کنند.
سایز کابل برق تکفاز
سایز کابل برق تکفاز به عواملی چون میزان جریان مصرفی، نوع استفاده، مسافت انتقال برق و استانداردهای ایمنی بستگی دارد. در سیستم‌های تکفاز، جریان برق از یک فاز و نول به مصرف‌کننده منتقل می‌شود و معمولا برای مصارف خانگی یا تجاری کوچک استفاده می‌شود. در این سیستم، انتخاب سایز مناسب کابل از اهمیت ویژه‌ای برخوردار است تا از وقوع مشکلاتی مانند گرم شدن بیش از حد یا افت ولتاژ جلوگیری شود.
کابل‌های برق تکفاز معمولا در اندازه‌های مختلف تولید می‌شوند که با توجه به میزان جریان مورد نیاز، نوع کاربرد و فاصله بین منبع تغذیه و مصرف‌کننده انتخاب می‌شوند. برای مثال، در مصارف خانگی معمولی که توان مصرفی در حد ۱۵ آمپر است، معمولا از کابل‌های برق با مقطع ۲.۵ میلی‌متر مربع استفاده می‌شود. اگر جریان مصرفی بیشتر شود، مانند سیستم‌های برقی با جریان ۲۰ یا ۲۵ آمپر، کابل‌های با مقطع بزرگتر، به طور مثال، ۴ میلی‌متر مربع یا ۶ میلی‌متر مربع، مورد استفاده قرار می‌گیرند.
همچنین، در صورتی که فاصله بین منبع تغذیه و مصرف‌کننده زیاد باشد، نیاز به کابل‌های با مقطع بزرگتر برای جلوگیری از افت ولتاژ و تامین توان مناسب است. به‌طور کلی، برای انتخاب سایز کابل برق تکفاز، لازم است که علاوه بر جریان مصرفی، فاصله، نوع کابل (روکار یا توکار) و شرایط محیطی نیز مد نظر قرار گیرد.
انتخاب سایز مناسب کابل به شما کمک می‌کند تا سیستم برق منزل یا محل کارتان ایمن، پایدار و با طول عمر بالا باشد. استفاده از کابل‌های نادرست ممکن است به مشکلات جدی از جمله آتش‌سوزی، خرابی تجهیزات و کاهش عمر مفید سیستم برق منجر شود.
سطح مقطع کابل را چگونه محاسبه کنیم؟
محاسبه سطح مقطع کابل یکی از گام‌های مهم در انتخاب صحیح کابل برای تامین برق است. سطح مقطع کابل نشان‌دهنده ظرفیت انتقال جریان برق و مقاومت آن است و برای انتخاب کابل مناسب، باید آن را به‌دقت محاسبه کرد. برای محاسبه سطح مقطع کابل می‌توان از فرمول‌ها و روش‌های مختلفی استفاده که در ادامه توضیح داده می‌شود.
یکی از مهم‌ترین عواملی که در محاسبه سطح مقطع کابل موثر است، میزان جریان برق مورد نیاز است. به‌طور کلی، جریان برق بیشتر نیاز به سطح مقطع بزرگتر دارد تا کابل قادر به انتقال انرژی بدون داغ شدن و کاهش کارایی باشد. فرمول اصلی برای محاسبه سطح مقطع کابل بر اساس جریان به شرح زیر است:
I/K=S
در این فرمول هر کدام از این مقادیر به صورت زیر هستند:
- S سطح مقطع کابل بر حسب میلی‌متر مربع است.
- I جریان برق بر حسب آمپر است.
- K ضریب هدایت کابل است که به جنس کابل بستگی دارد.
علاوه بر جریان، عوامل دیگری مانند طول کابل، نوع کاربرد (داخلی یا خارجی)، و نوع کابل (روکار یا توکار) نیز بر محاسبه سطح مقطع تاثیر دارند. به‌ویژه برای فواصل طولانی، برای جلوگیری از افت ولتاژ، سطح مقطع کابل باید بزرگتر انتخاب شود.
برای مثال، اگر جریان مصرفی ۲۰ آمپر باشد و از کابل مسی استفاده شود، با استفاده از فرمول می‌توان سطح مقطع مناسب را محاسبه کرد. در این حالت، سطح مقطع حدود ۳.۳۳ میلی‌متر مربع خواهد بود، اما به‌طور عملی از کابل‌های با مقطع ۴ میلی‌متر مربع استفاده می‌شود. محاسبه دقیق سطح مقطع کابل موجب می‌شود که از مشکلاتی مانند افت ولتاژ، گرم شدن بیش از حد و خرابی سیستم‌های برقی جلوگیری شود.
