کلید اتوماتیک چیست: معرفی انواع و ساختار

کلید اتوماتیک یا MCCB یک تجهیز حفاظتی پیشرفته است که نقش نگهبان مدار را بازی می‌کند. هر زمان که خطری مثل اضافه بار، اتصال کوتاه یا خطای زمین رخ دهد، این کلید وارد عمل می‌شود و با قطع مدار از تجهیزات و افراد محافظت می‌کند. نکته جالب اینکه بر خلاف فیوزهای قدیمی، پس از عمل کردن نیاز به تعویض ندارد و تنها با یک ریست ساده دوباره آماده ی کار است.

کاربرد و نحوه کارکرد کلید اتوماتیک MCCB چیست؟

1. کلید اتوماتیک یک وسیله حفاظتی برقی است که وظیفه ی اصلی آن محافظت از مدارها و تجهیزات الکتریکی در برابر خطرهایی مثل:
2. اتصال کوتاه (وقتی دو سیم مثبت و منفی مستقیم به هم برخورد کنن و جریان خیلی زیادی عبور کنه).
3. اضافه بار (وقتی مصرف برق بیشتر از ظرفیت سیم یا دستگاه باشه).
4. نوسانات شدید جریان یا ولتاژ.

مثال ساده: تصور کن یک پمپ آب در خانه داری. اگر به هر دلیل موتور پمپ بیش از حد برق بکشد، سیم ها داغ می‌کنند و امکان سوختن هست! کلید اتوماتیک قبل از این اتفاق، مدار رو قطع می‌کنه و جلوی خسارت را می‌گیرد. اینجاس که به آن Circuit breaker هم می‌گویند.

نحوه کارکرد کلید اتوماتیک

در کلید اتوماتیک دو بخش اصلی وجود دارد که هرکدام نقش مشخصی در عملکرد آن ایفا می‌کنند:

1. بخش حرارتی: در صورتی که جریان برای مدت زمان طولانی از حد مجاز عبور کند (که به این حالت اضافه‌بار گفته می‌شود)، یک صفحه یا نوار فلزی در داخل دستگاه گرم شده و باعث قطع مدار می‌شود. این فرایند به‌گونه‌ای طراحی شده است که به‌تدریج و با توجه به شدت اضافه‌بار، مدار را قطع می‌کند.
2. بخش مغناطیسی: در مواقعی که جریان به‌طور ناگهانی و به شدت افزایش یابد (که معمولاً به‌دلیل اتصال کوتاه رخ می‌دهد)، میدان مغناطیسی ایجاد می‌شود که بلافاصله موجب قطع مدار می‌شود. این بخش توانایی تشخیص سریع جریان‌های زیاد و ناگهانی را دارد و سریعاً عمل می‌کند.

بنابراین، کلید اتوماتیک مشابه یک محافظ هوشمند عمل می‌کند. این دستگاه در برابر خطرات تدریجی و آرام (مانند اضافه‌بار) به‌طور نسبی با تأخیر و تدریجی واکنش نشان می‌دهد، در حالی‌که در برابر خطرات ناگهانی و شدید (مانند اتصال کوتاه) واکنشی سریع و فوری دارد.

انواع کلید اتوماتیک و ویژگی های هر کدام

در این بخش برای این که به طور کامل تفاوت انواع کلید اتوماتیک و انواع آن ها را متوجه بشید، مطالب را برای شما جدا و باز خواهیم کرد:

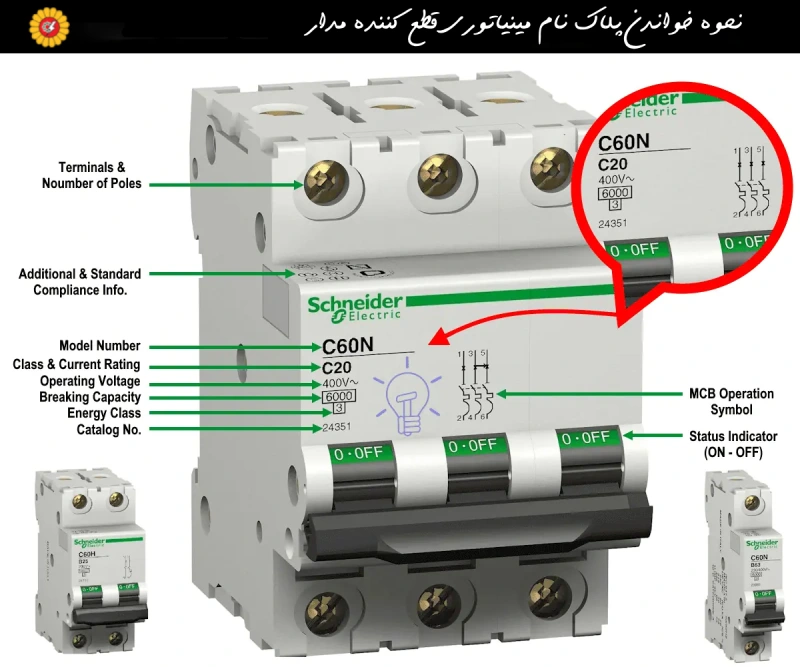

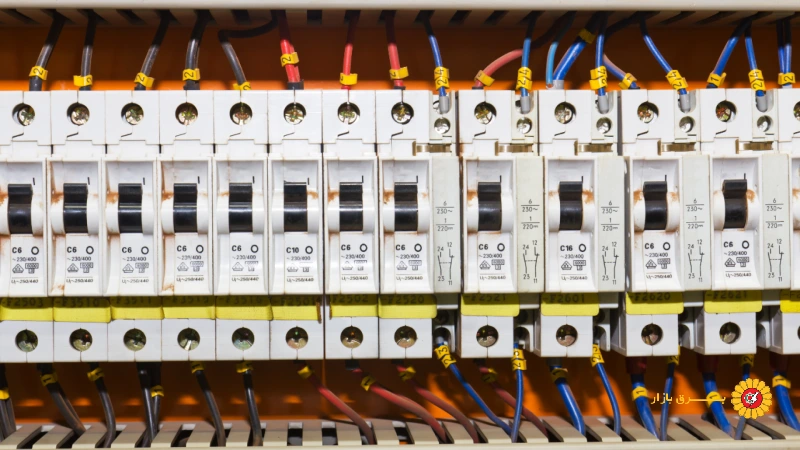

کلید مینیاتوری (MCB)

کلید مینیاتوری رایج ترین نوع کلید اتوماتیک است که در خانه ها و ساختمان های کوچک استفاده می‌شود. وظیفه اصلی آن قطع جریان هنگام اضافه بار یا اتصال کوتاه است. این کلید کوچک، نصب راحتی دارد و برای جریان های پایین (معمولاً تا ۱۰۰ آمپر) مناسب است. MCB ها قابلیت بازنشانی دارند، یعنی بعد از قطع شدن، می‌توان دوباره آنها را وصل کرد. ویژگی مهم آن واکنش سریع به اتصال کوتاه و مناسب بودن برای حفاظت از تجهیزات خانگی است. این کلید معمولاً در تابلو برق منازل یا اداره ها نصب می‌شود.

کلید کامپکت (MCCB)

کلید کامپکت یا MCCB برای جریان های بالاتر و مصارف صنعتی مناسب است. این کلیدها جریان های متوسط تا بالا را کنترل می‌کنند و می‌توانند در برابر اضافه بار و اتصال کوتاه شدید محافظت کنند. MCCB ها قابل تنظیم هستند؛ یعنی جریان قطع را می‌توان متناسب با نیاز تغییر داد. معمولاً در کارخانه ها، دستگاه های بزرگ و تابلوهای برق صنعتی استفاده می‌شوند. این کلیدها از نظر اندازه بزرگ تر از MCB هستند و تحمل جریان بالا و حرارت شدید را دارند. MCCB ها هم قابلیت بازنشانی دارند و جایگزین امنی برای فیوزهای ذوب شونده صنعتی هستند.

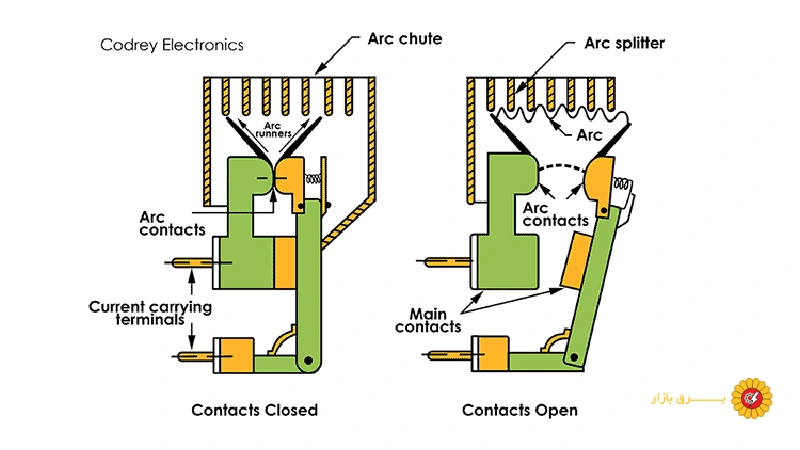

کلید هوایی (ACB)

کلید هوایی یا ACB برای جریان های خیلی بالا و ولتاژ بالا طراحی شده است. این کلید ها در تابلوهای اصلی نیروگاهی یا صنعتی استفاده می‌شوند و می‌توانند جریان های چند هزار آمپر را کنترل کنند. ACB ها قابلیت حفاظت در برابر اضافه بار، اتصال کوتاه و نوسانات شدید را دارند و از نظر ساختاری بزرگ و پیچیده هستند. یکی از ویژگی های مهم آن ها امکان اتصال به سیستم های کنترل اتوماتیک و مانیتورینگ است. این کلیدها نیز قابل بازنشانی هستند و برای محافظت از تجهیزات بزرگ و حساس مثل ژنراتورها و ترانسفورماتورها کاربرد دارند.

کلید زمین نشتی (ELCB / RCCB)

کلید زمین نشتی برای محافظت از افراد در برابر برق گرفتگی طراحی شده است. این کلید جریان نشت به زمین را تشخیص می‌دهد و اگر این جریان از حد مجاز عبور کند، فوراً مدار را قطع می‌کند. ELCB یا RCCB جریان کل مدار را کنترل نمی‌کند، بلکه تمرکزش روی جلوگیری از برق گرفتگی و حوادث انسانی است. این کلید معمولاً در خانه ها و مکان های پرخطر مثل حمام یا آشپزخانه نصب می‌شود و در کنار MCB یا MCCB استفاده می‌شود تا هم حفاظت تجهیزات و هم حفاظت انسان فراهم شود.

انواع کلیدهای اتوماتیک بر اساس ساختار و واحد قطع

کلیدهای اتوماتیک (MCCB) با توجه به تنوع کاربردها در سیستم‌های الکتریکی، در مدل‌ها و ساختارهای مختلفی طراحی و تولید می‌شوند. این تنوع به مهندسان و طراحان شبکه‌های برق اجازه می‌دهد تا متناسب با نوع بار، شرایط بهره‌برداری و سطح حفاظت مورد نیاز، گزینه مناسب را انتخاب کنند. به‌طور کلی، کلیدهای اتوماتیک را می‌توان از دو منظر اصلی بررسی و دسته‌بندی کرد: ساختار مکانیکی و نوع واحد قطع.

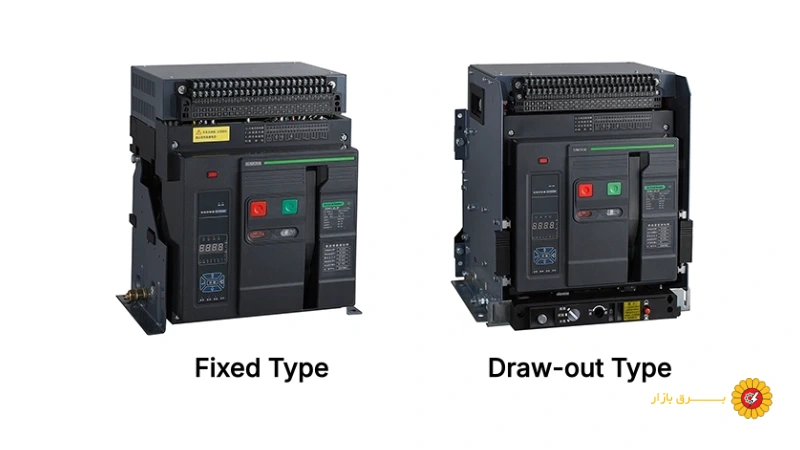

انواع کلید اتوماتیک بر اساس ساختار مکانیکی

ساختار مکانیکی کلید اتوماتیک تعیین‌کننده نحوه نصب، بهره‌برداری و نگهداری آن در تابلو برق است. از این نظر، کلیدهای اتوماتیک به دو گروه اصلی تقسیم می‌شوند.

کلید اتوماتیک نوع ثابت (Fixed Type)

کلیدهای اتوماتیک نوع ثابت، ساده‌ترین و رایج‌ترین نوع MCCB هستند که به‌صورت مستقیم و دائمی داخل تابلو برق نصب می‌شوند. این کلیدها معمولاً دارای تنظیمات محدود یا از پیش تعیین‌شده هستند و برای مدارهایی با بار مشخص و نسبتاً ثابت استفاده می‌شوند.

ویژگی‌های کلید اتوماتیک نوع ثابت:

• نصب ساده و سریع
• استحکام مکانیکی بالا
• هزینه کمتر نسبت به انواع پیشرفته
• مناسب کاربردهای ساختمانی و تجاری سبک

این نوع کلیدها اغلب در تابلوهای فرعی، مدارهای روشنایی و مصرف‌کننده‌هایی که تغییرات بار زیادی ندارند، مورد استفاده قرار می‌گیرند.

کلید اتوماتیک نوع قابل تنظیم (Draw-out Type)

کلیدهای اتوماتیک قابل تنظیم، امکان تنظیم پارامترهای حفاظتی مانند جریان اضافه بار و جریان اتصال کوتاه را فراهم می‌کنند. این قابلیت باعث می‌شود بتوان عملکرد کلید را دقیقاً متناسب با شرایط واقعی مدار تنظیم کرد.

مزایای کلید اتوماتیک قابل تنظیم:

• انعطاف‌پذیری بالا در تنظیم حفاظت
• کاهش قطع‌های ناخواسته
• مناسب بارهای متغیر و حساس
• کاربرد گسترده در محیط‌های صنعتی

اگرچه این نوع کلیدها هزینه بالاتر و تنظیمات پیچیده‌تری دارند، اما در پروژه‌هایی که دقت و قابلیت اطمینان بالا اهمیت دارد، انتخابی منطقی محسوب می‌شوند.

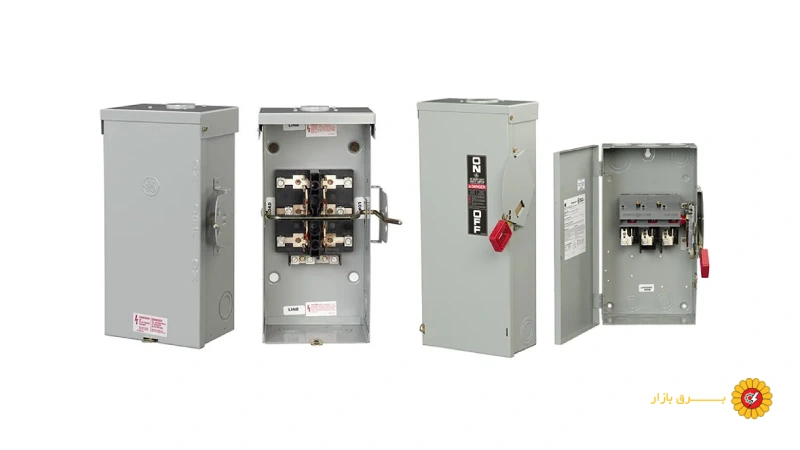

انواع کلید اتوماتیک بر اساس نوع واحد قطع

واحد قطع یا Trip Unit نقش اصلی را در تشخیص شرایط خطا ایفا می‌کند. نوع واحد قطع، سطح دقت و نوع حفاظت کلید اتوماتیک را مشخص می‌نماید.

کلید اتوماتیک حرارتی–مغناطیسی

کلیدهای اتوماتیک حرارتی–مغناطیسی رایج‌ترین نوع MCCB هستند و در اکثر کاربردهای عمومی مورد استفاده قرار می‌گیرند. این کلیدها ترکیبی از دو مکانیزم حفاظتی را در خود دارند:

• حفاظت حرارتی برای تشخیص اضافه بارهای طولانی‌مدت
• حفاظت مغناطیسی برای تشخیص سریع اتصال کوتاه

این ترکیب باعث می‌شود کلید بتواند هم در برابر خطاهای تدریجی و هم در برابر خطاهای شدید و ناگهانی واکنش مناسبی نشان دهد. مقرون‌به‌صرفه بودن و قابلیت اطمینان مناسب، این نوع کلید را به گزینه‌ای محبوب تبدیل کرده است.

کلید اتوماتیک الکترونیکی

کلیدهای اتوماتیک الکترونیکی از واحدهای قطع پیشرفته مبتنی بر مدارهای الکترونیکی و ریزپردازنده استفاده می‌کنند. این کلیدها امکان تنظیم دقیق‌تر پارامترهای حفاظتی و حتی مانیتورینگ وضعیت مدار را فراهم می‌نمایند.

ویژگی‌های کلید اتوماتیک الکترونیکی:

• دقت بسیار بالا در تشخیص خطا
• تنظیم‌پذیری گسترده
• قابلیت ارتباط با سیستم‌های کنترلی
• مناسب پروژه‌های صنعتی بزرگ و حساس

این نوع کلیدها معمولاً در تابلوهای اصلی، مراکز داده، صنایع سنگین و سیستم‌های انرژی تجدیدپذیر به کار می‌روند.

جدول مشخصات اجزا تشکیل دهنده کلید اتوماتیک

جزء	وظیفه	ویژگی‌ها/مواد	جزئیات عملکرد
بخش حرارتی (Thermal Trip Mechanism)	محافظت در برابر اضافه‌بار (جریان بیش از حد برای مدت طولانی)	معمولاً از نوار فلزی یا بیمتال ساخته می‌شود که در اثر گرم شدن، تغییر شکل می‌دهد.	هنگامی که جریان به مدت طولانی از حد مجاز عبور کند، این بخش باعث قطع مدار می‌شود.
بخش مغناطیسی (Magnetic Trip Mechanism)	محافظت در برابر اتصال کوتاه (جریان بسیار زیاد به صورت ناگهانی)	از لوله‌های مغناطیسی و هسته‌های فولادی برای ایجاد میدان مغناطیسی و قطع مدار استفاده می‌کند.	در زمان وقوع اتصال کوتاه، یک میدان مغناطیسی سریعاً باعث قطع مدار می‌شود.
نقاط قطع و وصل (Contacts)	قطع و وصل جریان در مدار. این نقاط در حالت نرمال در تماس هستند و در زمان عملکرد کلید قطع می‌شوند.	معمولاً از فلزات مقاوم به سایش مانند نقره یا مس ساخته می‌شوند.	با باز و بسته شدن این نقاط، جریان در مدار قطع یا وصل می‌شود.
کنتاکت‌های کمکی (Auxiliary Contacts)	برای ارسال سیگنال به مدارهای کنترلی یا هشدارها استفاده می‌شود.	می‌تواند شامل کنتاکت‌های NC (Normally Closed) و NO (Normally Open) باشد.	این کنتاکت‌ها به‌منظور ارسال اطلاعات به سیستم‌های جانبی استفاده می‌شوند.
سیستم مکانیزم راه‌اندازی (Mechanism Assembly)	مسئول عملگرهای مکانیکی که کلید را به‌طور فیزیکی باز یا بسته می‌کند.	از فنرها، دندانه‌ها و میله‌های محرک برای انتقال حرکت استفاده می‌شود.	این سیستم به‌صورت مکانیکی کلید را در حالت قطع یا وصل قرار می‌دهد.
بدنه (Enclosure)	محافظت فیزیکی از اجزای داخلی و ایمنی کاربران.	از پلاستیک‌های مقاوم به حرارت یا فلزات عایق‌شده ساخته می‌شود.	این قسمت از کلید اتوماتیک از اجزای داخلی در برابر آسیب‌های فیزیکی محافظت می‌کند.
سیستم خاموش‌کننده قوس (Arc Extinguishing System)	خاموش کردن قوس‌های الکتریکی هنگام قطع جریان.	از گازهای عایق (نظیر SF6)، روغن یا هوای فشرده به‌عنوان محیط خاموش‌کننده قوس استفاده می‌شود.	این سیستم مانع از ایجاد قوس‌های خطرناک و انتشار انرژی اضافی در زمان قطع می‌شود.
سیستم تنظیم حساسیت (Sensitivity Adjustment System)	تنظیم میزان حساسیت دستگاه برای پاسخ به شرایط اضافه‌بار و اتصال کوتاه.	معمولاً از پیچ‌های تنظیم و واحدهای الکترونیکی برای دقت بیشتر در تنظیم حساسیت استفاده می‌شود.	این سیستم امکان تنظیم دقیق عملکرد کلید را برای شرایط مختلف فراهم می‌آورد.

اصول کلیدهای اتوماتیک (MCCB)

کلیدهای اتوماتیک یا کلیدهای قطع‌کننده مدار قالبی (MCCB)، بر اساس اصول مشخص الکتریکی و مکانیکی طراحی شده‌اند تا بتوانند از مدارها و تجهیزات در برابر شرایط غیرعادی محافظت کنند. درک اصول عملکرد این کلیدها، نقش مهمی در انتخاب صحیح، تنظیم درست و بهره‌برداری ایمن از آن‌ها دارد. اساس کار کلیدهای اتوماتیک بر تشخیص هوشمند شدت جریان عبوری و مدت زمان آن استوار است.

به‌طور کلی، کلید اتوماتیک باید بتواند بین حالت‌های عادی بهره‌برداری و شرایط خطا تمایز قائل شود و تنها در زمانی که عبور جریان می‌تواند برای مدار یا تجهیزات خطرآفرین باشد، فرمان قطع صادر کند.

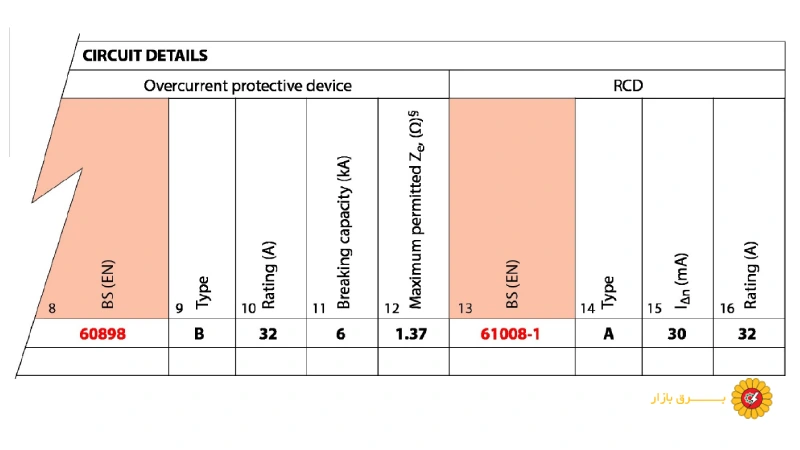

اصل اول: تشخیص اضافه جریان بر اساس زمان و مقدار جریان

یکی از بنیادی‌ترین اصول عملکرد کلیدهای اتوماتیک، تشخیص اضافه جریان است. اضافه جریان می‌تواند به دلایل مختلفی در مدار ایجاد شود، اما همه انواع آن ماهیت یکسانی ندارند. برخی اضافه جریان‌ها شدید و ناگهانی هستند و برخی دیگر تدریجی و مداوم.

کلید اتوماتیک با بررسی هم‌زمان شدت جریان عبوری و مدت زمان عبور آن، نوع خطا را شناسایی می‌کند. این اصل باعث می‌شود کلید بتواند بین:

• اضافه بار
• اتصال کوتاه
• و در برخی مدل‌ها خطای زمین

تمایز قائل شود و واکنش متناسب با هرکدام را نشان دهد.

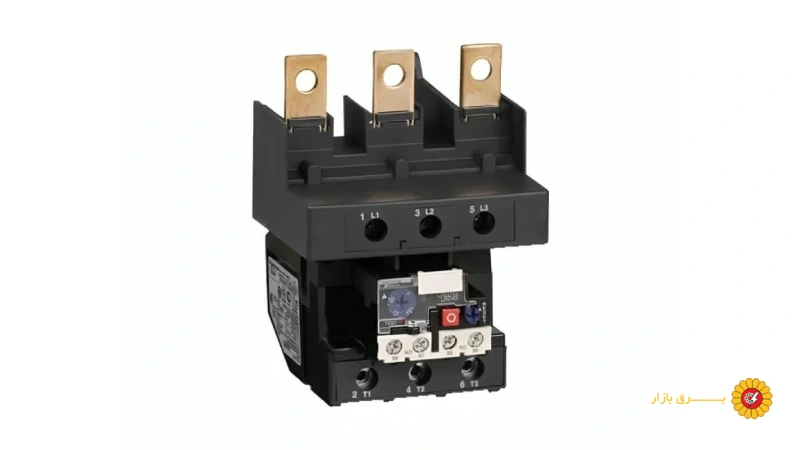

اصل دوم: حفاظت حرارتی در برابر اضافه بار

اضافه بار زمانی رخ می‌دهد که جریان عبوری از مدار از مقدار مجاز بیشتر شود، اما شدت آن به اندازه‌ای نیست که اتصال کوتاه محسوب شود. این حالت معمولاً در اثر افزایش بار مصرفی، عملکرد طولانی‌مدت تجهیزات یا نقص مکانیکی در موتورها ایجاد می‌شود.

در کلیدهای اتوماتیک، حفاظت در برابر اضافه بار بر اساس اصل حرارتی انجام می‌گیرد. عنصر حرارتی که معمولاً به‌صورت نوار بیمتال طراحی شده، در اثر عبور جریان بیش از حد گرم می‌شود. با افزایش دما، این نوار تغییر شکل داده و پس از رسیدن به حد مشخص، مکانیزم قطع را فعال می‌کند.

ویژگی مهم این اصل آن است که:

• قطع مدار آنی نیست
• بلکه با تأخیر زمانی متناسب با مقدار اضافه بار انجام می‌شود

این موضوع باعث می‌شود کلید در برابر جریان‌های موقتی و غیرخطرناک، مانند جریان‌های گذرای راه‌اندازی موتور، بدون دلیل قطع نکند.

اصل سوم: حفاظت مغناطیسی در برابر اتصال کوتاه

اتصال کوتاه یکی از خطرناک‌ترین حالت‌های خطا در سیستم‌های الکتریکی است. در این حالت، جریان بسیار بزرگی در مدت زمانی بسیار کوتاه از مدار عبور می‌کند که می‌تواند باعث آسیب شدید به تجهیزات، تخریب کابل‌ها و حتی آتش‌سوزی شود.

اصل حفاظت در برابر اتصال کوتاه در کلیدهای اتوماتیک، بر پایه میدان مغناطیسی است. هنگامی که جریان بسیار بالا از سیم‌پیچ مغناطیسی داخل کلید عبور می‌کند، میدان مغناطیسی شدیدی ایجاد می‌شود که بلافاصله باعث تحریک مکانیزم قطع می‌گردد. در این حالت، کلید در کسری از ثانیه مدار را قطع می‌کند.

این عملکرد سریع، یکی از مهم‌ترین تفاوت‌های کلید اتوماتیک با تجهیزات حفاظتی ساده‌تر است.

اصل چهارم: تفکیک عملکرد حفاظتی و مکانیزم قطع

در کلیدهای اتوماتیک، تشخیص خطا و عملیات قطع مدار دو وظیفه مجزا هستند. واحد تشخیص (واحد قطع یا Trip Unit) شرایط غیرعادی را شناسایی می‌کند، اما عملیات باز کردن کنتاکت‌ها توسط مکانیزم مکانیکی قطع انجام می‌شود.

این تفکیک باعث می‌شود:

• قطع مدار مستقل از نیروی دست کاربر باشد
• عملکرد کلید در شرایط اضطراری قابل اطمینان باقی بماند
• و حتی در صورت خرابی بخشی از سیستم، ایمنی حفظ شود

اصل پنجم: قطع مدار مستقل از شدت خطا

یکی از اصول مهم در طراحی کلیدهای اتوماتیک این است که سرعت و کیفیت قطع مدار نباید به کاربر وابسته باشد. به همین دلیل، کلیدهای MCCB دارای مکانیزم قطع سریع هستند که حتی اگر دسته کلید به‌آرامی حرکت داده شود، کنتاکت‌ها با سرعت بالا از یکدیگر جدا می‌شوند.

این اصل نقش مهمی در: کاهش قوس الکتریکی، افزایش عمر کنتاکت‌ها و افزایش ایمنی اپراتور دارد!

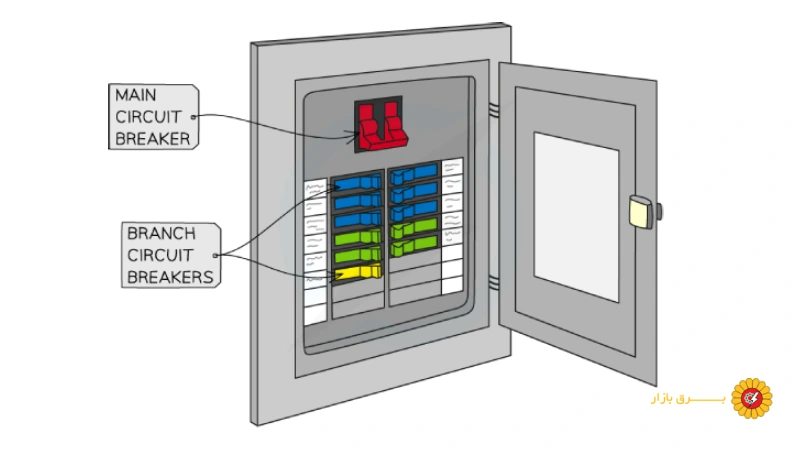

اصل ششم: ایمنی الکتریکی و عایق بندی

کلیدهای اتوماتیک درون یک محفظه قالبی عایق قرار دارند که علاوه بر محافظت مکانیکی، نقش مهمی در ایمنی الکتریکی ایفا می‌کند. این محفظه از تماس ناخواسته با بخش‌های برقدار جلوگیری کرده و کلید را در برابر عوامل محیطی مانند گرد و غبار و رطوبت محافظت می‌نماید.

طراحی محفظه بر اساس این اصل انجام می‌شود که کلید بتواند در شرایط کاری مختلف، عملکرد پایدار و ایمن داشته باشد.

اصل هفتم: قابلیت تنظیم متناسب با کاربرد

در بسیاری از کلیدهای اتوماتیک، امکان تنظیم پارامترهای حفاظتی مانند:

• جریان اضافه بار
• جریان اتصال کوتاه
• و زمان تأخیر قطع

وجود دارد. این اصل باعث می‌شود کلید بتواند دقیقاً متناسب با نوع بار و شرایط مدار تنظیم شود و از قطع‌های ناخواسته یا حفاظت ناکافی جلوگیری گردد.

تفاوت کلید اتوماتیک تک فاز و کلید اتوماتیک سه فاز در چیست؟

کلید اتوماتیک تک فاز برای مدارهایی با یک فاز استفاده می‌شود و معمولاً در خانه ها و ساختمان های کوچک کاربرد دارد. این کلید جریان های پایین (مثلاً ۱۰ تا ۶۳ آمپر) را کنترل می‌کند و مناسب لوازمی مثل یخچال، کولر و روشنایی است. از نظر فیزیکی کوچک و جمع و جور است و فقط یک جریان را قطع یا وصل می‌کند.

در مقابل، کلید اتوماتیک سه فاز برای سیستم های سه فاز طراحی شده و در صنایع و تجهیزات بزرگ کاربرد دارد. این کلید جریان های بالاتر را تحمل می‌کند و باید همزمان هر سه فاز را قطع کند تا از دستگاه ها محافظت کامل شود. سه فاز بزرگ تر است، نصب آن پیچیده تر است و برای موتورهای بزرگ، کمپرسورها و دستگاه های صنعتی استفاده می‌شود. همچنین قیمت آن بیشتر است، اما حفاظت مطمئن تری برای تجهیزات صنعتی فراهم می‌کند.

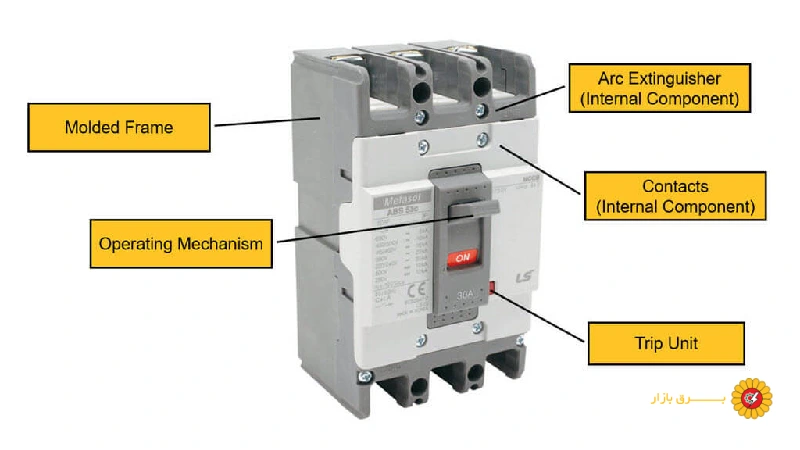

اجزای کلیدهای اتوماتیک (MCCB)

کلیدهای اتوماتیک از مجموعه‌ای از اجزای الکتریکی و مکانیکی تشکیل شده‌اند که هرکدام نقش مشخصی در تشخیص خطا، قطع جریان و حفظ ایمنی مدار دارند. شناخت این اجزا به درک بهتر عملکرد کلید، انتخاب صحیح و همچنین عیب‌یابی اصولی در زمان بهره‌برداری کمک می‌کند. برخلاف ظاهر نسبتاً ساده کلید اتوماتیک، ساختار داخلی آن پیچیده و دقیق طراحی شده است.

به‌طور کلی، اجزای کلید اتوماتیک را می‌توان به چهار بخش اصلی تقسیم کرد:
محفظه، مکانیزم قطع و وصل، کنتاکت‌ها و واحد قطع (Trip Unit).

محفظه قالبی (Molded Case)

محفظه بیرونی کلید اتوماتیک که به آن «قاب قالبی» گفته می‌شود، یکی از مهم‌ترین اجزای ایمنی MCCB است. این محفظه معمولاً از پلاستیک‌های عایق مقاوم در برابر حرارت، ضربه و شعله ساخته می‌شود و وظایف متعددی را بر عهده دارد.

محفظه قالبی:

• از تماس مستقیم با قسمت‌های برقدار جلوگیری می‌کند
• اجزای داخلی را در برابر ضربه‌های مکانیکی محافظت می‌نماید
• نقش عایق الکتریکی بین فازها و بدنه را ایفا می‌کند
• کلید را در برابر گرد و غبار، رطوبت و شرایط محیطی محافظت می‌کند

طراحی این محفظه به‌گونه‌ای است که کلید اتوماتیک بتواند در شرایط کاری سخت، مانند محیط‌های صنعتی، عملکرد ایمن و پایداری داشته باشد.

مکانیزم قطع و وصل (Operating Mechanism)

مکانیزم قطع و وصل، بخش مکانیکی کلید اتوماتیک است که وظیفه باز و بسته کردن کنتاکت‌ها را بر عهده دارد. این مکانیزم می‌تواند به‌صورت دستی توسط اپراتور یا به‌صورت خودکار پس از تشخیص خطا فعال شود.

اجزای اصلی این مکانیزم شامل:

• دسته یا اهرم عملکرد
• فنرهای ذخیره انرژی
• ضامن‌ها و چفت‌های مکانیکی

ویژگی مهم این مکانیزم آن است که سرعت قطع کنتاکت‌ها مستقل از نیروی دست اپراتور است. حتی اگر دسته کلید به‌آرامی حرکت داده شود، کنتاکت‌ها با سرعت بالا از یکدیگر جدا می‌شوند تا قوس الکتریکی کاهش یابد و ایمنی افزایش پیدا کند.

کنتاکت‌ها (Contacts)

کنتاکت‌ها بخش‌هایی هستند که مستقیماً جریان الکتریکی از طریق آن‌ها عبور می‌کند. در حالت وصل، کنتاکت‌ها به یکدیگر متصل بوده و مدار را کامل می‌کنند و در زمان قطع، از هم جدا می‌شوند تا جریان متوقف شود.

کنتاکت‌های کلید اتوماتیک:

• از آلیاژهای مقاوم در برابر حرارت و قوس الکتریکی ساخته می‌شوند
• باید توان تحمل جریان‌های بالا را داشته باشند
• در زمان قطع زیر بار، در معرض قوس الکتریکی شدید قرار می‌گیرند

کیفیت طراحی و جنس کنتاکت‌ها تأثیر مستقیمی بر طول عمر کلید، قابلیت قطع ایمن و میزان افت ولتاژ دارد.

واحد قطع (Trip Unit)

واحد قطع یا تریپ یونیت، مهم‌ترین بخش کنترلی کلید اتوماتیک محسوب می‌شود و به‌عنوان مغز حفاظتی MCCB شناخته می‌شود. این واحد وظیفه دارد شرایط غیرعادی مدار را تشخیص داده و فرمان قطع را به مکانیزم قطع و وصل ارسال کند.

واحد قطع بر اساس نوع کلید می‌تواند به شکل‌های مختلفی طراحی شود، اما عملکرد اصلی آن شامل موارد زیر است:

• تشخیص اضافه بار
• تشخیص اتصال کوتاه
• در برخی مدل‌ها تشخیص خطای زمین

دقت و قابلیت تنظیم واحد قطع، نقش تعیین‌کننده‌ای در عملکرد حفاظتی کلید اتوماتیک دارد.

واحد قطع حرارتی

در کلیدهای اتوماتیک حرارتی-مغناطیسی، بخش حرارتی واحد قطع از یک نوار بیمتال تشکیل شده است. این نوار در اثر عبور جریان بیش از حد به‌تدریج گرم شده و تغییر شکل می‌دهد. در صورت تداوم اضافه بار، این تغییر شکل باعث فعال شدن مکانیزم قطع می‌شود.

ویژگی مهم این بخش:

• واکنش تدریجی و زمان‌دار
• مناسب برای حفاظت در برابر اضافه بارهای طولانی‌مدت
• جلوگیری از قطع ناخواسته در جریان‌های گذرای کوتاه‌مدت

واحد قطع مغناطیسی

واحد قطع مغناطیسی برای حفاظت در برابر اتصال کوتاه طراحی شده است. این بخش معمولاً شامل یک سیم‌پیچ یا سلونوئید است که در صورت عبور جریان بسیار بالا، میدان مغناطیسی شدیدی ایجاد می‌کند.

این میدان مغناطیسی:

• به‌صورت آنی فعال می‌شود
• مکانیزم قطع را بلافاصله تحریک می‌کند
• باعث قطع مدار در کسری از ثانیه می‌شود

این عملکرد سریع، از آسیب‌های شدید ناشی از اتصال کوتاه جلوگیری می‌کند.

واحد قطع الکترونیکی (در مدل‌های پیشرفته)

در کلیدهای اتوماتیک الکترونیکی، به‌جای عناصر حرارتی و مغناطیسی سنتی، از مدارهای الکترونیکی و ریزپردازنده‌ها استفاده می‌شود. این واحدها امکان تنظیم دقیق‌تر پارامترهای حفاظتی را فراهم می‌کنند و معمولاً در کاربردهای صنعتی حساس به کار می‌روند.

از مزایای واحد قطع الکترونیکی می‌توان به: دقت بالاتر در تشخیص خطا، قابلیت تنظیم گسترده و امکان مانیتورینگ و ارتباط با سیستم‌های کنترلی اشاره کرد.

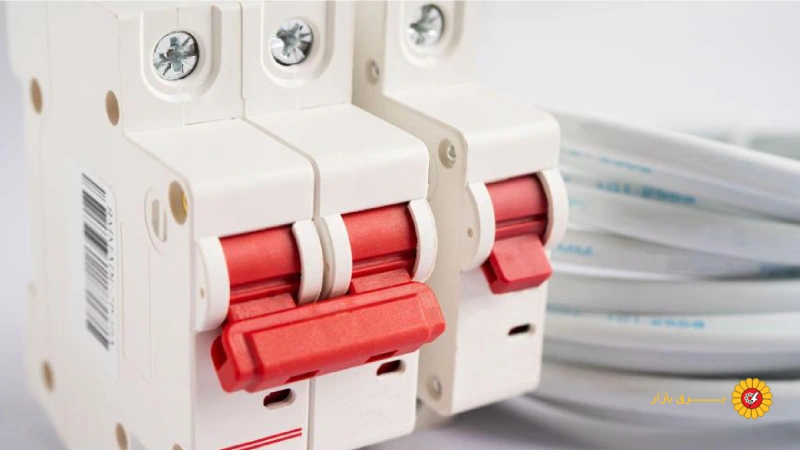

راهنمای انتخاب کلید اتوماتیک (MCCB)

انتخاب کلید اتوماتیک مناسب، یکی از حساس‌ترین مراحل در طراحی و اجرای سیستم‌های الکتریکی است. استفاده از کلیدی که به‌درستی با شرایط مدار هماهنگ نشده باشد، نه‌تنها حفاظت مؤثری ایجاد نمی‌کند، بلکه می‌تواند در زمان بروز خطا باعث آسیب جدی به تجهیزات، قطع ناخواسته یا حتی آتش‌سوزی شود. به همین دلیل، انتخاب MCCB باید کاملاً بر اساس اصول فنی و محاسبات مهندسی انجام شود.

در این بخش، مهم‌ترین معیارهای انتخاب کلید اتوماتیک به‌صورت مرحله‌به‌مرحله بررسی می‌شود.

تعیین جریان نامی کلید اتوماتیک

جریان نامی (In) یکی از اصلی‌ترین پارامترها در انتخاب کلید اتوماتیک است. این مقدار نشان‌دهنده حداکثر جریانی است که کلید می‌تواند به‌طور پیوسته و بدون قطع مدار از خود عبور دهد. جریان نامی کلید باید برابر یا کمی بیشتر از جریان بار واقعی مدار انتخاب شود.

در صورت انتخاب کلیدی با جریان نامی کمتر از جریان بار کلید به‌صورت مکرر و ناخواسته قطع می‌کند و در صورت انتخاب بیش از حد بزرگ، حفاظت مؤثر در برابر اضافه بار کاهش می‌یابد.

بنابراین، انتخاب جریان نامی باید بر اساس جریان مصرفی واقعی، نوع بار و ضریب همزمانی انجام شود.

بررسی جریان اتصال کوتاه و قدرت قطع کلید

قدرت قطع یکی از مهم‌ترین مشخصات کلید اتوماتیک است که نشان می‌دهد کلید تا چه میزان جریان اتصال کوتاه را می‌تواند به‌صورت ایمن و بدون تخریب قطع کند. این مقدار باید همواره بزرگ‌تر یا مساوی بیشترین جریان اتصال کوتاه محتمل در محل نصب باشد.

در انتخاب قدرت قطع:

• بی‌توجهی به این پارامتر می‌تواند منجر به انفجار یا آسیب کلید شود
• انتخاب قدرت قطع بالاتر، ایمنی بیشتری ایجاد می‌کند

در سیستم‌های صنعتی و تابلوهای اصلی، این پارامتر اهمیت ویژه‌ای دارد.

انتخاب نوع واحد قطع (Trip Unit)

نوع واحد قطع نقش تعیین‌کننده‌ای در عملکرد حفاظتی کلید دارد. بسته به نوع کاربرد، می‌توان از:

• واحد قطع حرارتی–مغناطیسی
• یا واحد قطع الکترونیکی

استفاده کرد.

در کاربردهای عمومی و ساختمانی، کلیدهای حرارتی–مغناطیسی کافی هستند، اما در محیط‌های صنعتی حساس، کلیدهای الکترونیکی با قابلیت تنظیم دقیق‌تر ترجیح داده می‌شوند.

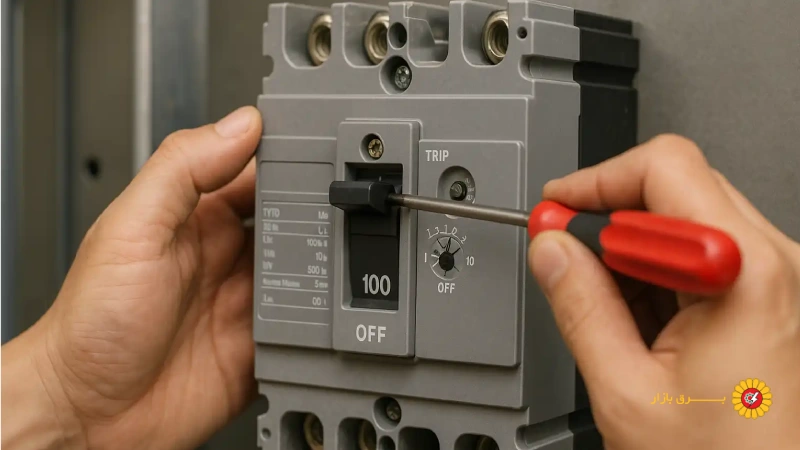

تنظیم جریان اضافه بار (Ir)

در کلیدهای قابل تنظیم، جریان اضافه بار یا Ir معمولاً بین ۰٫۷ تا ۱ برابر جریان نامی کلید قابل تنظیم است. این تنظیم باید به‌گونه‌ای انجام شود که:

• از تجهیزات در برابر اضافه بار محافظت کند
• اما باعث قطع‌های ناخواسته در شرایط عادی نشود

تنظیم صحیح Ir به‌ویژه در حفاظت موتورهای الکتریکی اهمیت زیادی دارد.

تنظیم جریان اتصال کوتاه (Im)

جریان اتصال کوتاه یا Im نشان‌دهنده سطحی از جریان است که در صورت عبور آن، کلید باید به‌صورت آنی مدار را قطع کند. این مقدار معمولاً چند برابر جریان نامی کلید تنظیم می‌شود.

در انتخاب و تنظیم Im باید به جریان‌های هجومی و شرایط راه‌اندازی موتور توجه شود تا هماهنگی حفاظتی مناسبی ایجاد گردد.

انتخاب ولتاژ نامی کلید

ولتاژ نامی کلید اتوماتیک باید با ولتاژ شبکه برق مطابقت داشته باشد یا از آن بالاتر باشد. استفاده از کلیدی با ولتاژ نامی پایین‌تر از ولتاژ سیستم می‌تواند باعث شکست عایقی، ایجاد قوس الکتریکی و خرابی کلید شود.

انتخاب تعداد پل‌های کلید

کلیدهای اتوماتیک در انواع تک‌پل، دوپل، سه‌پل و چهارپل عرضه می‌شوند. انتخاب تعداد پل به نوع سیستم برق بستگی دارد:

• تک‌پل برای مدارهای تک‌فاز
• سه‌پل برای سیستم‌های سه‌فاز
• چهارپل برای سیستم‌های سه‌فاز به همراه نول

انتخاب صحیح تعداد پل، حفاظت کامل همه هادی‌های مدار را تضمین می‌کند.

هماهنگی حفاظتی با تجهیزات پایین‌دست

یکی از اصول مهم در انتخاب کلید اتوماتیک، ایجاد هماهنگی حفاظتی (Selectivity) بین کلیدهای بالا‌دست و پایین‌دست است. هدف از این هماهنگی آن است که در زمان بروز خطا:

• تنها بخش معیوب مدار قطع شود
• و سایر بخش‌ها بدون برق نمانند

این موضوع در تابلوهای توزیع چندسطحی اهمیت ویژه‌ای دارد.

نکات مهم دیگری در زمان انتخاب کلید اتوماتیک

1. جریان نامی کلید (Rated Current): قبل از انتخاب کلید اتوماتیک مناسب، باید بدانید چه میزان جریان در مدار شما عبور می‌کند. جریان کلید باید متناسب با جریان مصرفی تجهیزات باشد تا هم حفاظت مناسبی انجام دهد و هم کلید بی جهت قطع نشود.
2. نوع فاز کلید (تک فاز یا سه فاز): بسته به سیستم برق خود، کلید تک فاز یا سه فاز انتخاب کنید. استفاده از نوع نادرست می‌تواند باعث آسیب به تجهیزات یا عملکرد نامطلوب کلید شود.
3. ظرفیت قطع جریان اتصال کوتاه (Breaking Capacity): این عدد نشان می‌دهد کلید در هنگام اتصال کوتاه، چه میزان جریان ناگهانی را می‌تواند تحمل و قطع کند. برای حفاظت تجهیزات، ظرفیت قطع باید از بیشترین جریان احتمالی مدار بالاتر باشد.
4. نوع کلید و کاربرد آن: کلید مینیاتوری برای مصارف خانگی و اداری، MCCB برای صنعتی و جریان متوسط، ACB برای جریان بالا و تابلوهای اصلی، و RCCB برای حفاظت افراد در برابر برق گرفتگی استفاده می‌شوند. انتخاب نوع مناسب به محیط و تجهیزات بستگی دارد.
5. کیفیت و برند معتبر: همیشه از برندهای شناخته شده و استاندارد استفاده کنید. کلیدهای بی کیفیت ممکن است دیر عمل کنند یا زود خراب شوند و خطرات جدی ایجاد کنند.

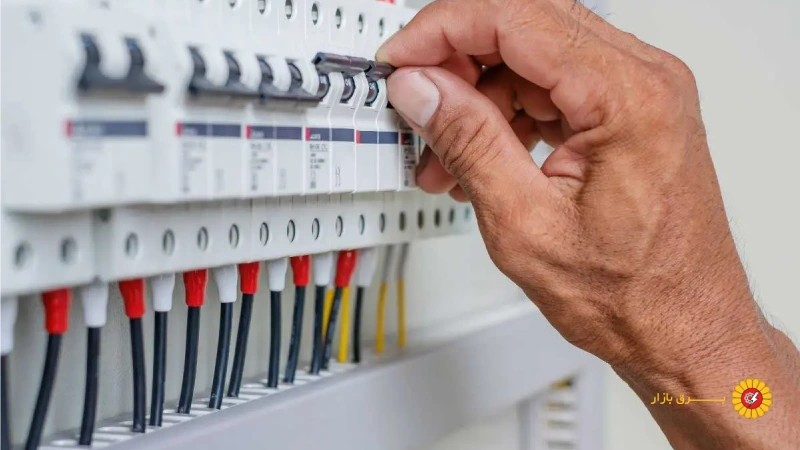

نصب و نگهداری کلیدهای اتوماتیک (MCCB)

نصب صحیح و نگهداری اصولی کلیدهای اتوماتیک (MCCB) نقش بسیار مهمی در عملکرد صحیح، افزایش طول عمر و حفظ ایمنی سیستم‌های الکتریکی دارد. حتی بهترین و باکیفیت‌ترین کلید اتوماتیک نیز در صورت نصب نادرست یا نگهداری نامناسب، نمی‌تواند حفاظت مؤثری از مدار انجام دهد. به همین دلیل، رعایت اصول فنی در مراحل نصب، راه‌اندازی و بهره‌برداری از کلیدهای اتوماتیک ضروری است.

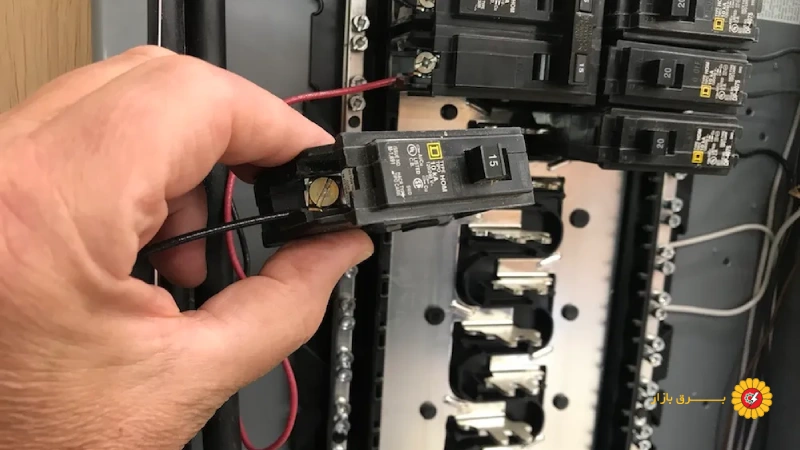

اصول نصب کلید اتوماتیک

نصب کلید اتوماتیک باید مطابق با دستورالعمل سازنده و استانداردهای برق انجام شود. پیش از نصب، بررسی شرایط محیطی، مشخصات فنی کلید و تطابق آن با مدار الزامی است.

مهم‌ترین نکات در نصب MCCB عبارت‌اند از:

• انتخاب محل مناسب داخل تابلو برق
• اطمینان از استحکام ریل یا صفحه نصب
• رعایت فاصله مناسب با سایر تجهیزات برای تهویه و دسترسی
• نصب کلید در وضعیت صحیح (معمولاً عمودی)

قرارگیری نادرست کلید می‌تواند باعث افزایش دما، کاهش عمر مفید و عملکرد نامطلوب در زمان بروز خطا شود.

اتصال هادی‌ها و کابل‌ها

اتصال صحیح کابل‌ها به ترمینال‌های کلید اتوماتیک اهمیت بسیار زیادی دارد. کابل‌هایی که به‌درستی انتخاب یا محکم نشده باشند، باعث افزایش مقاومت اتصال، گرم شدن بیش از حد و حتی سوختن ترمینال‌ها می‌شوند.

در زمان اتصال کابل‌ها باید:

• سطح مقطع کابل متناسب با جریان انتخاب شود
• پیچ‌های ترمینال با گشتاور مناسب سفت شوند
• از کابلشوهای استاندارد استفاده گردد
• از تمیز بودن سطح اتصال اطمینان حاصل شود

اتصالات ضعیف یکی از شایع‌ترین دلایل خرابی کلیدهای اتوماتیک در تابلوهای برق است.

تنظیم پارامترهای حفاظتی قبل از راه‌اندازی

در کلیدهای اتوماتیک قابل تنظیم یا الکترونیکی، پارامترهای حفاظتی باید پیش از بهره‌برداری تنظیم شوند. این تنظیمات شامل جریان اضافه بار، جریان اتصال کوتاه و در برخی موارد زمان تأخیر قطع است.

تنظیمات باید:

• مطابق با محاسبات بار انجام شود
• با سایر تجهیزات حفاظتی هماهنگ باشد
• متناسب با نوع مصرف‌کننده (موتور، روشنایی، بانک خازنی و …) انتخاب گردد

تنظیم نادرست می‌تواند منجر به قطع‌های ناخواسته یا عدم قطع در شرایط خطرناک شود.

تست عملکرد کلید اتوماتیک پس از نصب

پس از نصب و تنظیم، انجام تست عملکرد کلید اتوماتیک ضروری است. این تست‌ها کمک می‌کنند تا از صحت نصب و عملکرد حفاظتی کلید اطمینان حاصل شود.

برخی از تست‌های متداول عبارت‌اند از:

• تست قطع و وصل دستی
• بررسی عملکرد واحد قطع
• تست شبیه‌سازی اضافه بار یا اتصال کوتاه (در صورت امکان)

انجام این تست‌ها قبل از بهره‌برداری نهایی، ریسک بروز مشکلات در آینده را کاهش می‌دهد.

اصول نگهداری کلیدهای اتوماتیک

کلیدهای اتوماتیک نیز مانند سایر تجهیزات الکتریکی نیازمند بازبینی و نگهداری دوره‌ای هستند. نگهداری مناسب باعث افزایش قابلیت اطمینان و کاهش احتمال خرابی ناگهانی می‌شود.

اقدامات اصلی نگهداری شامل:

• بازدید ظاهری دوره‌ای
• بررسی وضعیت ترمینال‌ها و اتصالات
• تمیزکاری سطح کلید و اطراف آن
• کنترل علائم داغ‌شدگی یا تغییر رنگ

در محیط‌های صنعتی با شرایط سخت، دوره‌های نگهداری باید کوتاه‌تر در نظر گرفته شوند.

بررسی عملکرد در طول بهره‌برداری

در طول زمان بهره‌برداری، عملکرد کلید اتوماتیک باید به‌صورت مستمر پایش شود. قطع‌های مکرر یا غیرعادی می‌تواند نشانه اضافه بار دائمی، تنظیم نادرست یا خرابی داخلی کلید باشد. در چنین شرایطی، بررسی و اصلاح سریع ضروری است.

تعویض یا ارتقای کلید اتوماتیک

در برخی موارد، به دلیل افزایش بار یا تغییر کاربری سیستم، کلید اتوماتیک نصب‌شده دیگر پاسخگوی نیاز حفاظتی نیست. در این شرایط، تعویض کلید با مدل مناسب‌تر یا ارتقای واحد قطع توصیه می‌شود.

توجه: استفاده از کلید فرسوده یا نامتناسب، ریسک‌های ایمنی جدی به همراه دارد!

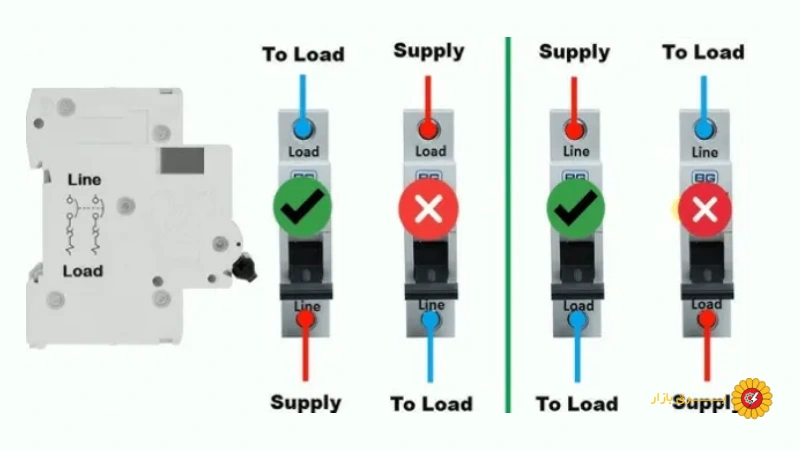

خطاهای رایج در انتخاب و استفاده از کلیدهای اتوماتیک (MCCB)

با وجود نقش حیاتی کلیدهای اتوماتیک در ایمنی سیستم‌های الکتریکی، در بسیاری از پروژه‌ها خطاهایی در انتخاب، نصب یا بهره‌برداری از این تجهیزات مشاهده می‌شود. این اشتباهات می‌توانند باعث کاهش سطح حفاظت، قطع‌های ناخواسته و حتی بروز خسارات جدی شوند. شناخت این خطاهای رایج، گام مهمی در جلوگیری از مشکلات آینده است.

انتخاب نادرست جریان نامی کلید

یکی از شایع‌ترین اشتباهات، انتخاب کلید اتوماتیک با جریان نامی نامتناسب با بار واقعی مدار است. در برخی پروژه‌ها، کلید با جریان بسیار بالاتر از نیاز انتخاب می‌شود تا از قطع ناخواسته جلوگیری شود. این کار اگرچه در ظاهر مشکل قطع را حل می‌کند، اما عملاً حفاظت اضافه بار را از بین می‌برد.

در مقابل، انتخاب کلید با جریان نامی کمتر از جریان بار نیز باعث قطع مکرر و اختلال در بهره‌برداری می‌شود.

بی‌توجهی به قدرت قطع اتصال کوتاه

در بعضی موارد، قدرت قطع کلید اتوماتیک بدون بررسی سطح اتصال کوتاه شبکه انتخاب می‌شود. این موضوع به‌ویژه در تابلوهای اصلی و محیط‌های صنعتی بسیار خطرناک است. اگر قدرت قطع کلید کمتر از جریان اتصال کوتاه واقعی باشد، کلید در زمان بروز خطا قادر به قطع ایمن مدار نخواهد بود و ممکن است دچار آسیب جدی شود.

تنظیم نادرست واحد قطع

در کلیدهای قابل تنظیم یا الکترونیکی، تنظیم نادرست پارامترهایی مانند جریان اضافه بار یا جریان اتصال کوتاه از خطاهای رایج محسوب می‌شود. تنظیم بیش از حد محافظه‌کارانه باعث قطع‌های ناخواسته و تنظیم بیش از حد آزاد، منجر به کاهش حفاظت می‌گردد.

عدم هماهنگی تنظیمات کلید با نوع بار، به‌ویژه در موتورهای الکتریکی، یکی از عوامل اصلی عملکرد نادرست MCCB است.

نصب غیراصولی و اتصالات ضعیف

اتصالات شل، استفاده از کابل با سطح مقطع نامناسب یا عدم رعایت گشتاور مناسب پیچ‌ها، از دلایل مهم گرم‌شدن بیش از حد و خرابی کلیدهای اتوماتیک است. این خطا معمولاً در مراحل نصب اولیه رخ می‌دهد و در صورت عدم بازبینی دوره‌ای، به مشکلات جدی منجر می‌شود.

استفاده از کلید نامناسب برای کاربرد خاص

استفاده از کلیدهای عمومی برای کاربردهای خاص مانند بانک‌های خازنی، ژنراتورها یا سیستم‌های خورشیدی، بدون در نظر گرفتن شرایط ویژه این تجهیزات، یکی دیگر از خطاهای رایج است. هر کاربرد نیازمند بررسی دقیق مشخصات کلید است.

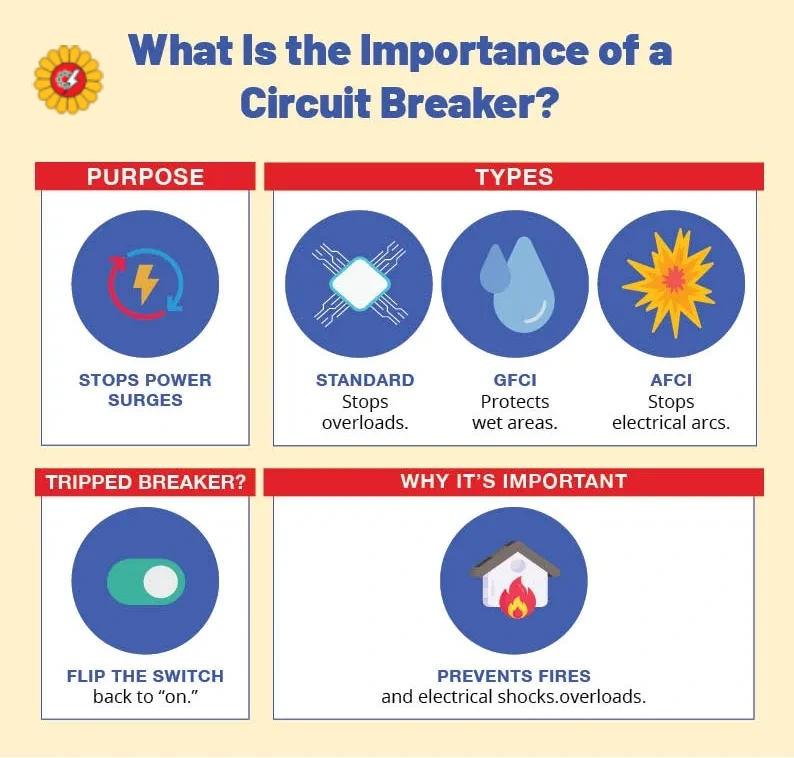

نکات ایمنی مهم در کار با کلیدهای اتوماتیک

رعایت اصول ایمنی در زمان کار با کلیدهای اتوماتیک، نه‌تنها برای حفظ سلامت افراد، بلکه برای جلوگیری از آسیب به تجهیزات و شبکه برق ضروری است. MCCB‌ها اگرچه تجهیزات حفاظتی هستند، اما خود می‌توانند در صورت استفاده نادرست، منبع خطر باشند.

قطع کامل برق قبل از هرگونه عملیات

قبل از نصب، تنظیم یا سرویس کلید اتوماتیک، باید از قطع کامل برق و ایمن بودن مدار اطمینان حاصل شود. اتکا به وضعیت ظاهری دسته کلید بدون تست ولتاژ، می‌تواند بسیار خطرناک باشد.

استفاده از تجهیزات حفاظت فردی

در محیط‌های صنعتی و تابلوهای برق، استفاده از تجهیزات حفاظت فردی مانند دستکش عایق، کفش ایمنی و ابزار عایق‌دار ضروری است. این موضوع به‌ویژه در زمان تست یا عیب‌یابی اهمیت بیشتری دارد.

عدم تغییر غیرمجاز در ساختار کلید

هرگونه تغییر در ساختار داخلی کلید اتوماتیک، حذف قطعات یا دستکاری واحد قطع، می‌تواند عملکرد حفاظتی آن را مختل کند. تعمیر یا تنظیم کلید باید تنها مطابق دستورالعمل سازنده و توسط افراد متخصص انجام شود.

بررسی دوره‌ای وضعیت کلید

بازبینی منظم وضعیت ظاهری کلید، اتصالات و عملکرد آن، یکی از ساده‌ترین و مؤثرترین اقدامات ایمنی است. تغییر رنگ بدنه، بوی سوختگی یا صدای غیرعادی، همگی نشانه‌هایی هستند که نباید نادیده گرفته شوند.

رعایت فاصله و تهویه مناسب در تابلو

کلیدهای اتوماتیک در زمان عبور جریان بالا، حرارت تولید می‌کنند. نصب فشرده و بدون تهویه مناسب، باعث افزایش دما و کاهش عمر کلید می‌شود. رعایت فاصله استاندارد بین تجهیزات داخل تابلو برق، یک اصل ایمنی مهم است.

جمع‌بندی نهایی کلیدهای اتوماتیک

تقریبا هرچیزی که کارشناسان برق بازار در مورد کلید اتوماتیک یا MCCB به ذهنشون می‌رسید را اینجا گرد هم آوردند. از اصول عملکرد و تعریف تا انواع و کاربرد های این کلید. لطفا در انتخاب درست و استفاده از این کلید ها دقت بفرمایید یا با افرادی که در این حوضه عمل کافی، دارند مشورت بفرمایید.
