کلید مینیاتوری چیست؟ | انواع تیپ +کاربرد هر کدام به همراه نکات مهم قبل از خرید

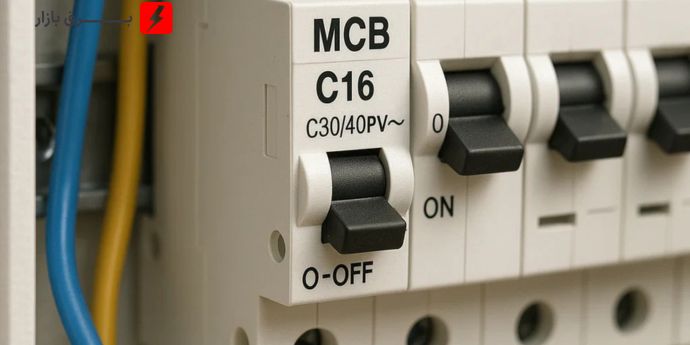

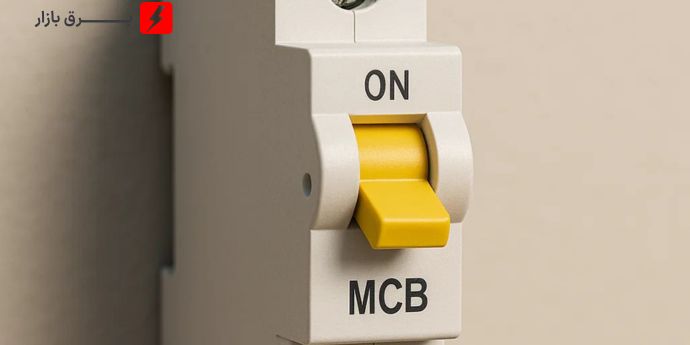

کلید مینیاتوری یا همان MCB (Miniature Circuit Breaker) یک وسیله ایمنی برقی است که در تابلوهای برق خانگی و صنعتی نصب می شود. این کلید وظیفه دارد در صورت بروز اتصال کوتاه یا اضافه بار، جریان برق را به طور خودکار قطع کند تا از آسیب رسیدن به سیم کشی، وسایل برقی و حتی بروز آتش سوزی جلوگیری شود. خرید کلید مینیاتوری به شما این امکان را می دهد که از ایمنی کامل برق خانه یا محل کار خود مطمئن باشید. مزیت اصلی کلید مینیاتوری این است که برخلاف فیوزهای قدیمی، پس از قطع شدن نیازی به تعویض ندارد و تنها با بالا دادن اهرم آن، دوباره قابل استفاده است. (این ویژگی باعث صرفه جویی در هزینه و زمان می شود).

کلید مینیاتوری همان فیوز مینیاتوری است؟

فیوز و کلید مینیاتوری دو وسیله متفاوت اند، اما در عمل یک کار مشترک انجام می دهند: محافظت از مدار برق. فیوزهای قدیمی با ذوب شدن سیم داخلی، جریان را قطع می کردند و پس از هر بار عمل کردن باید تعویض می شدند. اما کلید مینیاتوری یک تجهیز پیشرفته تر است که بدون نیاز به تعویض، تنها با پایین آمدن اهرم مدار را قطع می کند و دوباره قابل استفاده است. به همین دلیل، در بازار به آن «فیوز مینیاتوری» هم می گویند. در واقع کلید مینیاتوری جانشین فیوز سنتی است، اما خودش فیوز داخلی ندارد؛ بلکه یک کلید حفاظتی هوشمند به شمار می آید. خرید کلید اتوماتیک به شما این امکان را می دهد که از ایمنی مدارهای برق خانه یا محل کار خود مطمئن باشید.

کاربرد و نحوه کارکرد کلید مینیاتوری چیست؟

کلید مینیاتوری وسیله ای است که مثل یک محافظ عمل می کند و جلوی خطرات برقی را می گیرد. کاربرد اصلی آن محافظت از سیم کشی و وسایل برقی در برابر اضافه بار و اتصال کوتاه است.

1. اضافه بار یعنی وقتی وسایل زیادی به یک پریز وصل می کنی و جریان بیش از حد از سیم رد می شود.
2. اتصال کوتاه یعنی وقتی سیم فاز و نول یا دو سیم برق اشتباهی به هم برخورد می کنند و جریان ناگهانی خیلی زیاد می شود.

در هر دو حالت، اگر برق قطع نشود، ممکن است سیم ها داغ شوند و حتی آتش سوزی رخ دهد.

اینجاست که کلید مینیاتوری وارد عمل می شود:

• اگر جریان بیش از حد بشود، یک بخش داخل کلید (بی متال) گرم شده و مدار را قطع می کند. (مثل وقتی که بخاری بیش از حد داغ شود و خودش خاموش شود).
• اگر اتصال کوتاه اتفاق بیفتد، مکانیزم مغناطیسی داخل کلید فوراً واکنش نشان می دهد و برق را قطع می کند.

مثال ساده: تصور کن برق مثل آب داخل یک لوله است. اگر فشار آب خیلی زیاد شود یا ناگهان لوله سوراخ شود، کلید مینیاتوری مثل یک شیر هوشمند عمل می کند و مسیر آب را می بندد تا خانه غرق نشود. بنابراین، کاربرد کلید مینیاتوری این است که امنیت برق خانه و وسایل شما را تضمین کند. به زبان ساده: بدون این کلید، هر اتصال یا فشار برقی می تواند خطرساز شود؛ با آن، همه چیز ایمن و کنترل شده خواهد بود.

انواع کلید مینیاتوری و ویژگی های هر کدام

کلیدهای مینیاتوری یا همان MCB ها در تیپ های مختلف ساخته می شوند تا بتوانند مدارهای متفاوت را به خوبی محافظت کنند. این تیپ ها تعیین می کنند که کلید در چه جریانی و با چه سرعتی عمل کند.

کلید مینیاتوری نوع B

• ویژگی: در برابر جریان های کم اضافی خیلی سریع عمل می کند (۳ تا ۵ برابر جریان نامی).
• کاربرد: برای روشنایی و وسایل خانگی سبک.
• مثال: لامپ ها یا وسایل برقی کوچک.

کلید مینیاتوری نوع C

• ویژگی: نسبت به نوع B کمی دیرتر قطع می کند (۵ تا ۱۰ برابر جریان نامی).
• کاربرد: وسایل موتوردار خانگی و تجاری مثل کولر، یخچال و ماشین لباسشویی.
• مثال: روشن شدن کولر گازی که در لحظه ی شروع جریان زیادی می کشد.

کلید مینیاتوری نوع D

• ویژگی: برای جریان های راه اندازی خیلی بالا طراحی شده (۱۰ تا ۲۰ برابر جریان نامی).
• کاربرد: تجهیزات صنعتی سنگین و موتورهای قوی.
• مثال: موتورهای کارخانه ای و دستگاه های پرقدرت.

کلید مینیاتوری نوع K

• ویژگی: حساسیت کمتر از نوع D دارد و برای بارهای موتوری با جریان هجومی زیاد مناسب است.
• کاربرد: ماشین آلات صنعتی و ترانسفورماتورها.
• مثال: دستگاه های تولیدی که در شروع کار فشار بالایی به برق وارد می کنند.

کلید مینیاتوری نوع Z

• ویژگی: بسیار سریع عمل می کند (۲ تا ۳ برابر جریان نامی).
• کاربرد: مدارهای بسیار حساس و تجهیزات الکترونیکی ظریف.
• مثال: سیستم های آزمایشگاهی، پزشکی و کنترل صنعتی.

جدول مشخصات اجزا تشکیل دهنده کلید مینیاتوری

جزء	وظیفه / توضیح	مثال ساده برای فهم بهتر
بدنه (Housing)	پوسته عایق پلاستیکی که تمام اجزا رو در خودش نگه می داره و از برق گرفتگی جلوگیری می کنه.	مثل قاب موبایل که قطعات داخلی رو محافظت می کنه.
اهرم یا کلید (Toggle Switch)	برای روشن/خاموش کردن دستی مدار استفاده می شه.	مثل کلید چراغ که بالا و پایین می ره.
مکانیزم حرارتی (Bimetal Strip)	در برابر اضافه بار (جریان زیاد طولانی مدت) خم می شه و مدار رو قطع می کنه.	مثل فیوز گرمایی بخاری برقی که وقتی داغ می شه خاموش می کنه.
مکانیزم مغناطیسی (Solenoid / Trip Coil)	در برابر اتصال کوتاه خیلی سریع واکنش نشون می ده و برق رو قطع می کنه.	مثل کلید اضطراری که فوراً عمل می کنه.
کنتاکت های الکتریکی (Contacts)	محل اتصال و قطع شدن جریان برق.	مثل سوکت و دوشاخه که برق رو وصل و قطع می کنن.
محفظه جرقه گیر (Arc Chute)	جرقه ایجادشده هنگام قطع مدار رو خاموش می کنه تا خطر پیش نیاد.	مثل خاموش کننده آتش کوچک درون دستگاه.
ترمینال ورودی و خروجی	محل ورود و خروج سیم ها برای اتصال مدار.	مثل درگاه ورودی و خروجی شارژر موبایل.

تفاوت کلید مینیاتوری تک فاز و کلید مینیاتوری سه فاز در چیست؟

تعداد پل ها (Pole)

کلیدهای مینیاتوری بر اساس تعداد پل یا همان مسیرهای عبور جریان دسته بندی می شوند.

1. کلید مینیاتوری تک فاز: معمولاً یک پل (1P) یا دو پل (2P) دارد. در حالت یک پل، فقط سیم فاز را محافظت می کند، اما در حالت دوپل هم فاز و هم نول با هم قطع می شوند. این نوع بیشتر در مدارهای تک فاز خانگی استفاده می شود، مثل پریزها یا روشنایی.
2. کلید مینیاتوری سه فاز: دارای سه پل (3P) یا چهار پل (4P) است. در مدل سه پل فقط سه فاز برق محافظت می شوند، و در مدل چهارپل علاوه بر سه فاز، سیم نول هم کنترل می شود. این کلیدها برای مدارهای سه فاز صنعتی یا تجاری طراحی شده اند که توان بالایی نیاز دارند.

کاربرد

• کلید مینیاتوری تک فاز: بیشتر در خانه ها و فضاهای کوچک به کار می رود. از این کلید برای حفاظت از مدارهای روشنایی، پریزهای برق و وسایل برقی معمولی مثل تلویزیون، یخچال، کولر آبی یا ماشین لباسشویی استفاده می شود. در واقع، هر جایی که برق تک فاز داشته باشیم، همین نوع کلید کاربرد دارد.
• کلید مینیاتوری سه فاز: برای دستگاه هایی مناسب است که قدرت بیشتری نیاز دارند و با برق سه فاز کار می کنند. مثل موتورهای صنعتی، پمپ های آب بزرگ، آسانسور، کولر گازی های بزرگ و ماشین آلات کارگاهی. این کلیدها بیشتر در کارخانه ها، کارگاه ها و مراکز تجاری سنگین استفاده می شوند.

ظرفیت جریان

• کلید مینیاتوری تک فاز: معمولاً ظرفیت کمتری دارد و برای جریان های پایین تر طراحی شده است. محدوده آن بین ۶ تا ۶۳ آمپر است. به همین دلیل برای مدارهای خانگی که وسایل برقی جریان زیادی نمی کشند، مناسب است.
• کلید مینیاتوری سه فاز: ظرفیت بالاتری دارد و می تواند جریان های بیشتر را کنترل کند. این کلیدها گاهی تا صدها آمپر را تحمل می کنند و برای تجهیزات بزرگ که هنگام راه اندازی یا کارکرد نیاز به جریان بالایی دارند، ضروری اند.

نحوه حفاظت

• کلید مینیاتوری تک فاز: فقط از مدارهای تک فاز محافظت می کند. یعنی اگر جریان زیادی از مدار خانگی عبور کند یا اتصال کوتاه شود، این کلید همان مدار کوچک را قطع می کند.
• کلید مینیاتوری سه فاز: همه فازها را به صورت هم زمان محافظت می کند. این یعنی اگر حتی یکی از فازها دچار خطا شود، کلید کل مدار سه فاز را قطع می کند تا از آسیب دیدن دستگاه ها جلوگیری شود. به عنوان مثال، اگر یک موتور سه فاز تنها در یک فاز خطا داشته باشد، روشن ماندن دو فاز دیگر می تواند باعث سوختن موتور شود؛ اما کلید سه فاز جلوی این خطر را می گیرد.

نکات مهم در زمان انتخاب کلید مینیاتوری و خرید آن

1. نوع کلید (B، C، D و ...): بسته به کاربرد باید نوع مناسب رو انتخاب کرد. برای مصارف خانگی معمولاً تیپ B یا C مناسبه، اما برای تجهیزات صنعتی و موتورها باید به سراغ D یا K رفت.
2. ظرفیت جریان نامی (Ampere): باید دقت کنی کلید متناسب با میزان مصرف وسایل انتخاب بشه. اگه کلید خیلی کوچیک باشه مدام قطع می کنه و اگه خیلی بزرگ باشه، موقع اضافه بار عمل نمی کنه.
3. قدرت قطع یا شورت سرکت (kA): این عدد نشون می ده کلید در برابر جریان های اتصال کوتاه تا چه حد مقاومه. برای خانه معمولاً ۶kA کفایت می کنه، ولی در صنعت نیاز به قدرت قطع بالاتر داریم.
4. برند و کیفیت ساخت: چون کلید مینیاتوری مستقیماً با امنیت برق و جان افراد در ارتباطه، باید از برند معتبر و استاندارد انتخاب بشه. برندهای بی کیفیت ممکنه در زمان خطر عمل نکنن.
5. تعداد پل (Pole): باید مشخص کنی که مدار مورد نظر تک فازه یا سه فاز. برای مدارهای خانگی تک فاز معمولاً 1P یا 2P مناسبه، و برای سه فازها باید 3P یا 4P انتخاب بشه.

سوالات متداول کلید مینیاتوری

کلید مینیاتوری چه تفاوتی با کنتاکتور دارد؟

1. کلید مینیاتوری (MCB): وظیفه اش حفاظت از مدار در برابر اضافه بار و اتصال کوتاه است. یعنی وقتی جریان بیش از حد شود، مدار را قطع می کند.
2. کنتاکتور: وسیله ای است برای قطع و وصل مدار به صورت کنترل شده. یعنی به کمک فرمان برق (مثل دکمه یا PLC) مدار را روشن یا خاموش می کند، اما خودش محافظتی در برابر خطا ندارد.

کلید مینیاتوری چه فرقی با کلید اتوماتیک دارد؟

1. کلید مینیاتوری: برای جریان های پایین (تا حدود ۶۳ آمپر) طراحی شده و بیشتر در مصارف خانگی و تجاری کوچک استفاده می شود.
2. کلید اتوماتیک (MCCB): برای جریان های بالاتر (تا هزاران آمپر) ساخته شده و قابلیت های حفاظتی بیشتری دارد، مثل تنظیم جریان قطع، حفاظت در برابر نشتی زمین و ... .

منظور از قدرت قطع کلید مینیاتوری چیه؟

قدرت قطع یعنی حداکثر جریانی که کلید می تواند هنگام اتصال کوتاه تحمل کرده و بدون آسیب مدار را قطع کند. مثلاً اگر روی کلید نوشته شده ۶kA یعنی می تواند جریان اتصال کوتاه تا ۶ هزار آمپر را قطع کند.

از کجا بفهمیم کلید مینیاتوری خراب است؟

1. اهرم کلید درست عمل نمی کند یا در همان لحظه به حالت خاموش برمی گردد.
2. با وجود خطا (اتصال کوتاه یا اضافه بار) قطع نمی شود.
3. کلید بیش از حد داغ می شود یا بوی سوختگی می دهد.
4. بدنه یا کنتاکت ها تغییر رنگ داده یا ذوب شدگی دارند.

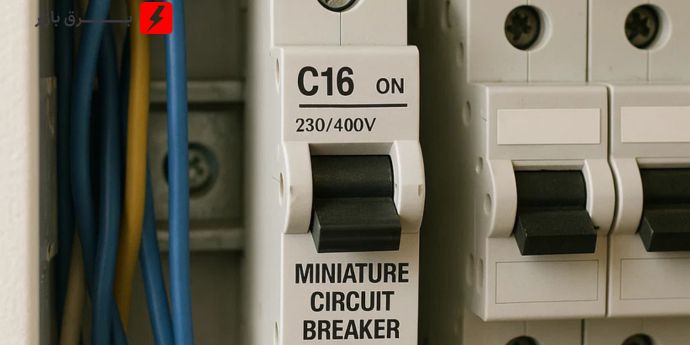

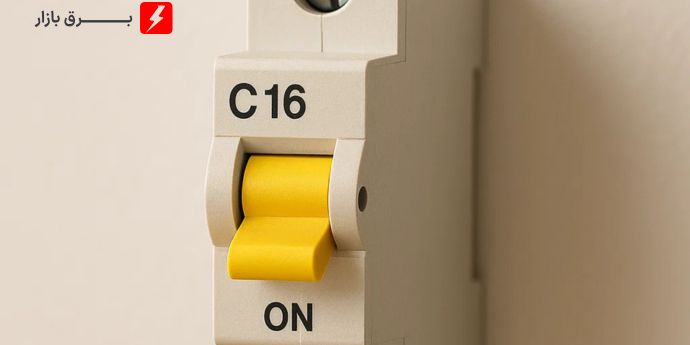

از کجا بفهمیم کلید مینیاتوری چند آمپر است؟

روی بدنه کلید، معمولاً عدد آمپر درج شده است. مثلاً نوشته شده: C16 یا B10.

• حرف (B، C یا D) → نوع کلید
• عدد (۱۰، ۱۶ و ...) → جریان نامی کلید به آمپر
• مثلاً C16 یعنی کلید مینیاتوری تیپ C با ظرفیت 16 آمپر.

قدرت اتصال کوتاه کلید مینیاتوری حداکثر چقدر است؟

بسته به برند و مدل متفاوته، اما رایج ترین مقادیر ۶kA و ۱۰kA هستن. در مصارف خانگی معمولاً ۶kA کافیه، ولی در صنعت یا شبکه های قوی تر، کلیدهای ۱۰kA یا بالاتر استفاده می شن.

کلید مینیاتوری محافظ جان چیست؟

در واقع به کلید RCBO گفته می شه که ترکیب کلید مینیاتوری (MCB) و محافظ جان (RCD) است. این کلید علاوه بر حفاظت در برابر اضافه بار و اتصال کوتاه، از نشتی جریان و برق گرفتگی هم جلوگیری می کنه. یعنی اگر حتی مقدار کمی جریان از بدن فرد عبور کنه و به زمین بره، سریع برق رو قطع می کنه.
