رله یک کلید الکترومکانیکی یا الکترونیکی است که وظیفه‌اش کنترل جریان یا ولتاژ در یک مدار به وسیله یک سیگنال کنترلی است. در واقع رله‌ها امکان می‌دهند یک مدار کوچک با جریان یا ولتاژ پایین بتواند یک مدار بزرگ‌تر و پرقدرت‌تر را فعال یا غیرفعال کند. این ویژگی باعث شده در صنایع مختلف مانند برق صنعتی، خودروسازی، تجهیزات مخابراتی و حتی لوازم خانگی به‌طور گسترده استفاده شوند.
نحوه کارکرد رله در مدار
زمانی که رله در یک مدار قرار می‌گیرد، جریان الکتریکی از بخش ورودی به سیم‌پیچ آن اعمال می‌شود. این جریان باعث ایجاد یک میدان مغناطیسی در اطراف سیم‌پیچ می‌شود. میدان مغناطیسی هسته آهنی داخل رله را فعال کرده و کنتاکت‌ها را تغییر وضعیت می‌دهد. در نتیجه، مدار خروجی که به کنتاکت‌ها متصل است باز یا بسته می‌شود.
به این ترتیب، یک جریان ضعیف در مدار کنترل می‌تواند یک جریان قوی‌تر را در مدار قدرت سوئیچ کند. این مکانیزم امکان جداسازی مدار فرمان و مدار قدرت را فراهم کرده و ایمنی و انعطاف بیشتری به سیستم می‌دهد.
در بسیاری از مدارهای صنعتی، از کنتاکتور خازنی برای کنترل و مدیریت بانک‌های خازنی و بهبود ضریب توان استفاده می‌شود، و در کنار آن کنتاکتور هارمونیک برق برای کاهش نویزها و اختلالات ناشی از هارمونیک‌ها به‌کار می‌رود. ترکیب صحیح رله‌ها با این کنتاکتورها باعث افزایش پایداری، عمر و بهره‌وری سیستم‌های برقی می‌شود.
کاربرد رله در صنایع مختلف چیست؟
- صنعت برق و نیروگاهی: رله‌ها در نیروگاه‌ها و شبکه‌های برق برای حفاظت تجهیزات حیاتی مانند ژنراتورها، ترانسفورماتورها و خطوط انتقال به‌کار می‌روند. وقتی اضافه‌بار یا اتصال کوتاه رخ می‌دهد، رله‌ها مدار را قطع کرده و از آسیب به تجهیزات جلوگیری می‌کنند و ایمنی و پایداری سیستم را افزایش می‌دهند.
- صنعت خودروسازی: در خودروها، رله‌ها جریان بالای تجهیزات برقی مانند استارت موتور، چراغ‌ها، بخاری و سیستم تهویه را با جریان کنترل پایین فعال می‌کنند. این کار باعث کاهش مصرف انرژی و افزایش ایمنی می‌شود. رله‌ها همچنین طول عمر کلیدها و تجهیزات کنترل را افزایش داده و امکان سوئیچینگ سریع فراهم می‌کنند.
- تجهیزات صنعتی و اتوماسیون: رله‌ها در مدارهای کنترل صنعتی، تابلوهای فرمان و سیستم‌های PLC استفاده می‌شوند. آن‌ها امکان سوئیچینگ سریع و دقیق موتور‌ها و تجهیزات اتوماسیون را فراهم کرده و ایمنی فرآیندها را بالا می‌برند. همچنین جدا کردن مدار کنترل از مدار قدرت باعث کاهش خطرات الکتریکی و بهبود عملکرد سیستم می‌شود.
- تجهیزات خانگی و الکترونیکی: در وسایل خانگی مانند ماشین لباسشویی، کولر، یخچال و سیستم‌های گرمایشی، رله‌ها برای روشن و خاموش کردن اجزای پرمصرف به‌کار می‌روند. این کار باعث کنترل بهتر انرژی و محافظت از مدارهای داخلی می‌شود. رله‌ها عمر تجهیزات را افزایش داده و عملکرد مطمئن دستگاه‌ها را تضمین می‌کنند.
- مخابرات و شبکه‌های داده: رله‌های حالت‌جامد در تجهیزات مخابراتی و شبکه‌های داده برای سوئیچینگ سریع و پایدار سیگنال‌ها استفاده می‌شوند. این رله‌ها تأخیر بسیار کم دارند و قابلیت کنترل سیگنال‌های حساس را فراهم می‌کنند، همچنین باعث افزایش کیفیت ارتباط و کاهش نویز در شبکه‌های انتقال داده می‌شوند.
- بهینه‌سازی سیستم‌ها: انتخاب رله مناسب بر اساس جریان، ولتاژ و سرعت سوئیچینگ، تاثیر مستقیم بر عملکرد و طول عمر سیستم دارد. استفاده از رله‌های بهینه، کارایی سیستم را افزایش داده، خطرات الکتریکی را کاهش می‌دهد و ایمنی را تضمین می‌کند. این موضوع در صنایع حساس و پرمصرف اهمیت بالایی دارد.

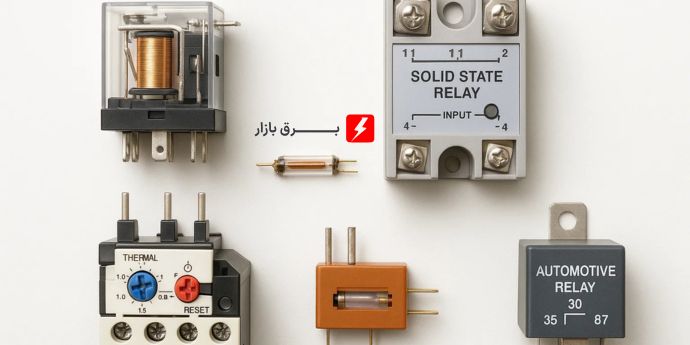

انواع رله
رله الکترومکانیکی
این نوع رله شامل سیم‌پیچ، هسته آهنی و کنتاکت‌های مکانیکی است. با عبور جریان از سیم‌پیچ، میدان مغناطیسی ایجاد شده و کنتاکت‌ها تغییر وضعیت می‌دهند. EMRها در کنترل موتور، تابلوهای برق و تجهیزات صنعتی کاربرد دارند و برای سوئیچینگ جریان‌های متوسط تا بالا مناسب هستند.
رله حالت‌جامد
رله‌های حالت‌جامد بدون قطعات مکانیکی عمل می‌کنند و با استفاده از نیمه‌هادی‌ها جریان را سوئیچ می‌کنند. سرعت عملکرد بالا، عمر طولانی و نویز کم از مزایای این رله‌هاست. آن‌ها در صنایع حساس، تجهیزات پزشکی و سیستم‌های اتوماسیون پیشرفته کاربرد دارند.
رله حرارتی
رله حرارتی بر اساس افزایش دما و اثر آن بر فلزات حساس یا بی‌متال‌ها عمل می‌کند. وقتی جریان از حد تعیین‌شده عبور کند، فلز منبسط شده و مدار قطع می‌شود. این رله‌ها برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و جلوگیری از آسیب‌های حرارتی استفاده می‌شوند.
رله مغناطیسی
رله‌های مغناطیسی با میدان مغناطیسی ایجادشده توسط جریان سیم‌پیچ کار می‌کنند. این نوع رله‌ها سریع، قابل اعتماد و مقاوم در برابر نویز هستند و در مدارهای حفاظتی، کنترل موتور و تجهیزات الکترونیکی پرکاربرد هستند.
رله نوسانی یا ارتعاشی
این رله‌ها با ارتعاش مکانیکی و تکرار حرکت کنتاکت‌ها عمل می‌کنند و برای سوئیچینگ سریع و پیوسته طراحی شده‌اند. اغلب در تجهیزات اندازه‌گیری، تایمرها و مدارهای فرمان قدیمی استفاده می‌شوند.
رله زمان‌دار
رله زمان‌دار با تأخیر زمانی مشخص، مدار خروجی را وصل یا قطع می‌کند. این رله‌ها در کنترل فرآیندهای صنعتی، راه‌اندازی موتور، و سیستم‌های اتوماسیون برای مدیریت زمان‌بندی و جلوگیری از استارت همزمان تجهیزات استفاده می‌شوند.
رله حفاظتی
این رله‌ها برای حفاظت شبکه برق، ژنراتورها، ترانسفورماتورها و خطوط انتقال در برابر اضافه‌بار، اتصال کوتاه یا خطاهای دیگر استفاده می‌شوند. آن‌ها سیگنال خطا را تشخیص داده و مدار را قطع می‌کنند تا آسیب تجهیزات و خاموشی گسترده جلوگیری شود.
رله قدرت
رله‌های قدرت برای سوئیچینگ جریان‌های بالا در مدارهای صنعتی، ماشین‌آلات و تجهیزات سنگین استفاده می‌شوند. آن‌ها جریان بزرگ را با کنترل کم‌مصرف هدایت می‌کنند و در سیستم‌های موتوری، تابلوهای برق و تجهیزات پرقدرت کاربرد دارند.
رله کنتاکتور
کنتاکتور ها نوعی رله مخصوص جریان بالا هستند که برای روشن و خاموش کردن موتورهای الکتریکی و تجهیزات صنعتی سنگین استفاده می‌شوند. آن‌ها توانایی سوئیچینگ سریع و ایمن جریان‌های بالا را دارند و معمولاً با رله‌های حفاظتی ترکیب می‌شوند.
رله جریان نشتی یا زمین
این رله‌ها برای تشخیص جریان‌های نشتی به زمین طراحی شده‌اند. زمانی که جریان از حد مجاز عبور کند، مدار را قطع کرده و از خطرات برق گرفتگی و آسیب به تجهیزات جلوگیری می‌کنند. معمولاً در سیستم‌های صنعتی و ساختمان‌ها به‌کار می‌روند.
رله فشار و رله سطح
رله‌های فشار و سطح، بر اساس فشار سیال یا ارتفاع مایع عمل می‌کنند. آن‌ها در پمپ‌ها، سیستم‌های آب و فاضلاب، مخازن و تجهیزات صنعتی برای کنترل سطح و فشار استفاده می‌شوند. با فعال شدن سنسور، مدار کنترل یا هشدار عمل می‌کند.
رله مینیاتوری
رله مینیاتوری، سبک و کم‌مصرف هستند و برای مدارهای با فضای محدود طراحی شده‌اند. با این حال توانایی سوئیچینگ جریان‌های پایین تا متوسط را دارند. معمولاً در تجهیزات الکترونیکی، کنترل صنعتی کوچک، سیستم‌های اتوماسیون خانگی و مدارهای الکترونیکی حساس استفاده می‌شوند. رله مینیاتوری همان مزایای رله‌های استاندارد را دارد، اما با حجم و وزن کمتر و مناسب برای مدارهای جمع‌وجور و نیازمند سوئیچینگ سریع.

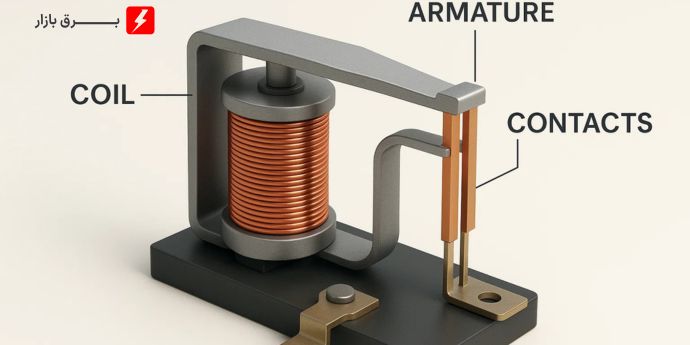

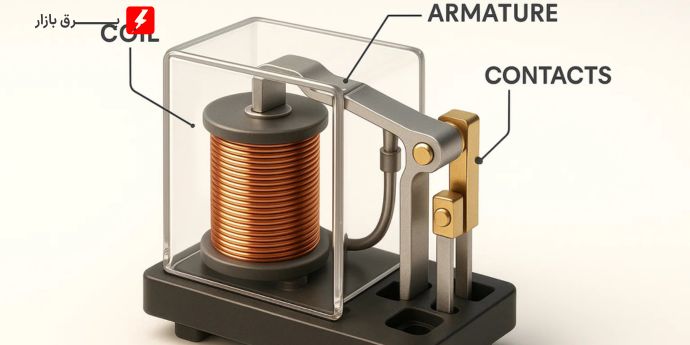

جدول ساختار رله
| جزء رله |
نام انگلیسی |
توضیح |
وظیفه در مدار |
| بوبین |
Coil |
سیم‌پیچ الکترومغناطیسی |
ایجاد میدان مغناطیسی هنگام عبور جریان |
| هسته آهنی |
Iron Core |
قطعه فلزی داخل بوبین |
تمرکز میدان مغناطیسی برای جذب آرمیچر |
| آرمیچر |
Armature |
تیغه متحرک فلزی |
باز و بسته کردن کنتاکت‌ها هنگام جذب |
| فنر برگشت |
Return Spring |
فنر متصل به آرمیچر |
برگرداندن آرمیچر به حالت اولیه بعد از قطع جریان |
| کنتاکت‌ها |
Contacts |
تیغه‌های رسانا |
برقراری یا قطع مسیر جریان اصلی |
| پایه‌ها |
Terminals |
محل اتصال سیم‌ها |
ارتباط بین مدار فرمان و مدار قدرت |
تفاوت رله با کنتاکتور و بی متال
- رله (Relay): رله یک کلید الکترومکانیکی یا حالت‌جامد است که با جریان کوچک مدار کنترل، جریان مدار قدرت را سوئیچ می‌کند. معمولاً جریان‌های پایین تا متوسط را کنترل می‌کند و در مدارهای صنعتی، خودرو و تجهیزات الکترونیکی کاربرد دارد. رله برای محافظت و کنترل مدارهای کم تا متوسط مناسب است.
- کنتاکتور (Contactor): کنتاکتور نوعی رله مخصوص جریان بالا است که برای روشن و خاموش کردن موتورهای الکتریکی، هیترها و تجهیزات سنگین صنعتی استفاده می‌شود. کنتاکتورها جریان زیاد را بدون آسیب دیدن سوئیچ می‌کنند و برای راه‌اندازی و کنترل تجهیزات پرقدرت طراحی شده‌اند.
- بی‌متال (Bimetal): بی متال یک عنصر حرارتی است که از دو فلز با ضریب انبساط متفاوت ساخته شده است. وقتی جریان بیش از حد عبور کند، گرما باعث خم شدن یا حرکت آن شده و مدار را قطع می‌کند. بی‌متال عمدتاً برای حفاظت موتور و جلوگیری از اضافه‌بار حرارتی کاربرد دارد و توان سوئیچینگ آن محدود است.
خلاصه تفاوت رله با کنتاکتور و بی متال
- رله: کنترل جریان متوسط با سیگنال کوچک، کاربرد عمومی
- کنتاکتور: کنترل جریان زیاد، مخصوص تجهیزات صنعتی سنگین
- بی‌متال: محافظت حرارتی موتور، قطع جریان در اضافه‌بار
نکات مهم قبل از خرید رله
- ولتاژ و جریان کاری: ابتدا باید ولتاژ و جریان مدار خود را مشخص کنید و رله‌ای انتخاب کنید که توانایی تحمل این مقادیر را داشته باشد. انتخاب نادرست می‌تواند باعث آسیب رله یا مدار شود.
- نوع رله: با توجه به کاربرد، نوع رله (الکترومکانیکی، حالت‌جامد، حرارتی، مینیاتوری و غیره) را انتخاب کنید. هر نوع رله ویژگی‌ها و محدودیت‌های خاص خود را دارد.
- سرعت سوئیچینگ: برای کاربردهای حساس یا مدارهای پرسرعت، رله‌ای با زمان پاسخ سریع و بدون تأخیر انتخاب کنید. رله‌های حالت‌جامد معمولاً سریع‌تر از رله‌های مکانیکی عمل می‌کنند.
- تعداد و نوع کنتاکت‌ها: بر اساس نیاز مدار، تعداد کنتاکت‌ها (NO، NC یا ترکیبی) و توان تحمل جریان آن‌ها را بررسی کنید. این نکته به عملکرد صحیح مدار کمک می‌کند.
- محیط کاری و دما: شرایط محیطی مانند دما، رطوبت و لرزش را در نظر بگیرید. برخی رله‌ها برای محیط‌های صنعتی سخت طراحی شده‌اند، در حالی که رله‌های استاندارد مناسب محیط‌های معمولی هستند.
سوالات پر تکرار شما درباره رله
رله مینیاتوری چیست و چه کاربردهایی دارد؟
رله مینیاتوری کوچک، سبک و کم‌مصرف است و جریان‌های پایین تا متوسط را سوئیچ می‌کند. مناسب مدارهای جمع‌وجور و تجهیزات الکترونیکی، سیستم‌های اتوماسیون خانگی و کنترل صنعتی کوچک است. حجم کم و عملکرد سریع آن، امکان استفاده در فضاهای محدود را فراهم می‌کند.
رله جریان نشتی یا زمین (GFR) چگونه کار می‌کند؟
رله GFR جریان‌های نشتی به زمین را تشخیص می‌دهد. وقتی جریان از حد مجاز عبور کند، مدار خروجی را قطع می‌کند. این مکانیزم از خطر برق‌گرفتگی، آسیب به تجهیزات و آتش‌سوزی جلوگیری می‌کند و در سیستم‌های صنعتی و ساختمانی برای افزایش ایمنی کاربرد دارد.
رله‌های فشار و سطح چه عملکردی دارند؟
این رله‌ها بر اساس فشار سیال یا ارتفاع مایع عمل می‌کنند. وقتی مقدار فشار یا سطح از حد مشخص عبور کند، مدار کنترل یا هشدار فعال می‌شود. در پمپ‌ها، مخازن، سیستم‌های آب و فاضلاب و تجهیزات صنعتی کاربرد دارند و کنترل ایمن و دقیق فرآیندها را امکان‌پذیر می‌کنند. در بسیاری از کاربردهای صنعتی مدرن، به‌ویژه در سیستم‌هایی که نیاز به سوئیچینگ سریع و بدون نویز الکتریکی دارند، از کنتاکتور تریستوری در کنار این رله‌ها استفاده می‌شود. کنتاکتور تریستوری با بهره‌گیری از نیمه‌هادی‌ها، عملیات قطع و وصل جریان را به‌صورت نرم و بدون جرقه انجام می‌دهد و برای کنترل موتور، پمپ و تجهیزات حساس گزینه‌ای کارآمد و ایمن به شمار می‌آید.
تفاوت رله حفاظتی و رله قدرت چیست؟
رله حفاظتی برای جلوگیری از اضافه‌بار، اتصال کوتاه یا خطاهای سیستم برق استفاده می‌شود. رله قدرت جریان‌های بالا را سوئیچ می‌کند و در ماشین‌آلات و تجهیزات سنگین کاربرد دارد. تفاوت اصلی در نوع کاربرد و میزان جریان قابل تحمل است، در حالی که یکی حفاظت و دیگری کنترل جریان را انجام می‌دهد.
رله نوسانی یا ارتعاشی چه کاربردهایی دارد؟
رله نوسانی با حرکت مکانیکی کنتاکت‌ها و ارتعاش عمل می‌کند. این رله برای سوئیچینگ سریع و پیوسته مناسب است و در تجهیزات اندازه‌گیری، تایمرها و مدارهای فرمان قدیمی کاربرد دارد. دقت بالا و پاسخ سریع آن باعث استفاده در مدارهای حساس و پر تکرار شده است.
رله زمان‌دار چه مزایا و کاربردهایی دارد؟
رله زمان‌دار با تأخیر زمانی مشخص، مدار خروجی را وصل یا قطع می‌کند. در کنترل فرآیندهای صنعتی، راه‌اندازی موتور و جلوگیری از استارت همزمان تجهیزات کاربرد دارد. این رله امکان زمان‌بندی دقیق و مدیریت عملکرد دستگاه‌ها را فراهم کرده و ایمنی سیستم را افزایش می‌دهد.
رله حالت‌جامد در مقایسه با رله الکترومکانیکی چه مزایایی دارد؟
رله حالت‌جامد بدون قطعات مکانیکی عمل می‌کند و سرعت سوئیچینگ بالاتر، نویز کمتر و عمر طولانی دارد. مناسب مدارهای حساس و اتوماسیون پیشرفته است. برخلاف رله الکترومکانیکی، نیاز به نگهداری کمتر دارد و دقت بالاتری در سوئیچینگ جریان‌های پایین تا متوسط ارائه می‌دهد.
چگونه می‌توان عمر و کارایی رله را افزایش داد؟
انتخاب رله مناسب ولتاژ و جریان، نصب صحیح، جلوگیری از اضافه بار و نویز، و استفاده در شرایط محیطی استاندارد عمر رله را افزایش می‌دهد. نگهداری دوره‌ای و پاک‌سازی کنتاکت‌ها نیز باعث عملکرد پایدار و افزایش کارایی سیستم می‌شود.
در محیط‌های صنعتی سخت، چه نوع رله‌ای مناسب است؟
در محیط‌های صنعتی با دما، رطوبت، گرد و غبار یا لرزش زیاد، رله‌های مقاوم و با بدنه مستحکم مناسب هستند. رله‌های حالت‌جامد یا رله‌های صنعتی با استاندارد IP بالا برای چنین شرایطی توصیه می‌شوند تا عملکرد پایدار و ایمنی سیستم حفظ شود.
رله‌ها در سیستم‌های اتوماسیون خانگی چه نقشی دارند؟
رله‌ها در اتوماسیون خانگی برای کنترل لوازم برقی پرمصرف مانند کولر، چراغ‌ها و سیستم‌های گرمایشی استفاده می‌شوند. آن‌ها جریان پایین مدار کنترل را به جریان بالای مدار قدرت تبدیل می‌کنند، انرژی را بهینه کرده و عملکرد ایمن و مطمئن دستگاه‌ها را تضمین می‌کنند.
