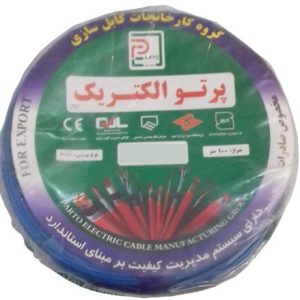

کابل افشان ۲ در ۰/۵ پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان ۲ در ۰/۵ پرتو الکتریک

کابل افشان ۲ در ۰/۵ پرتو الکتریک از دو رشته هادی مجزا تشکیل شده است که سطح مقطع نامی هر رشته ۰.۵ میلی‌متر مربع است. عبارت «۲×۰.۵» به تعداد رشته‌ها و سطح مقطع هر رشته اشاره دارد و نباید آن را با قطر کلی کابل یا مجموع سطح مقطع هادی‌ها اشتباه گرفت.

این کابل بیشتر برای مدارهایی طراحی شده است که جریان مصرفی پایینی دارند و در عین حال به انعطاف‌پذیری مناسبی نیازمند هستند. استفاده از هادی افشان باعث می‌شود کابل هنگام عبور از مسیرهای دارای خم، داخل تابلو یا فضای داخلی تجهیزات، شکل‌پذیری بهتری نسبت به کابل مفتولی داشته باشد.

ساختار هادی افشان چه مزیتی دارد؟

هادی هر رشته از تعداد زیادی مفتول نازک مسی ساخته می‌شود. این ساختار، مقاومت کابل در برابر خم‌شدن‌های معمول هنگام نصب را افزایش می‌دهد و کار با آن را ساده‌تر می‌کند. به همین دلیل، کابل افشان ۲ در ۰/۵ برای سیم‌کشی داخلی دستگاه‌ها، تجهیزات قابل‌حمل سبک و مسیرهایی که کابل کاملاً ثابت و مستقیم نیست، انتخاب کاربردی‌تری محسوب می‌شود.

البته انعطاف‌پذیری این محصول به معنای مناسب‌بودن آن برای حرکت دائمی نیست. در دستگاه‌هایی که کابل به‌صورت مداوم کشیده، پیچانده یا خم می‌شود، باید از کابل‌های مخصوص حرکت و تجهیزات متحرک استفاده شود.

عایق و روکش PVC

رشته‌های داخلی کابل به‌صورت جداگانه عایق شده‌اند و یک روکش بیرونی نیز از مجموعه آن‌ها محافظت می‌کند. استفاده از PVC در عایق و روکش، علاوه بر ایجاد جداسازی الکتریکی، مقاومت مناسبی در برابر سایش‌های معمول، تماس‌های روزمره و شرایط عادی نصب ایجاد می‌کند.

بااین‌حال، این روکش نباید ضدآب، ضدحرارت یا مناسب تمام شرایط محیطی در نظر گرفته شود. برای نصب در فضای باز، محیط مرطوب، مجاورت مواد شیمیایی، روغن یا منابع حرارتی، باید سازگاری کابل با شرایط محیط بررسی شود.

کاربرد کابل افشان ۲×۰.۵

این کابل می‌تواند با رعایت ظرفیت مدار در کاربردهای زیر مورد استفاده قرار گیرد:

• مدارهای فرمان و کنترل
• سیم‌کشی داخلی برخی تجهیزات برقی
• چراغ‌ها و روشنایی‌های کم‌مصرف
• تجهیزات الکترونیکی با جریان پایین
• تابلوهای کنترل سبک
• ساخت رابط برای وسایل کم‌مصرف
• پروژه‌های برق و الکترونیک سبک

انتخاب نهایی کابل نباید صرفاً بر اساس نوع وسیله انجام شود. توان دستگاه، جریان مصرفی، طول کابل، دمای محیط و مدت‌زمان استفاده نیز در مناسب‌بودن سطح مقطع ۰.۵ میلی‌متر مربع مؤثر هستند.

محدودیت‌های مهم محصول

کابل افشان ۲ در ۰.۵ برای وسایل پرمصرف و مدارهای انتقال توان بالا مناسب نیست. استفاده از سطح مقطع پایین برای تجهیزاتی با جریان زیاد می‌تواند باعث افزایش دمای هادی، افت ولتاژ و کاهش ایمنی مدار شود.

به‌طور معمول، این کابل نباید بدون محاسبه فنی برای وسایلی مانند بخاری برقی، اتو، سشوار، کتری برقی، پمپ، موتور، کولر یا پریزهای عمومی ساختمان استفاده شود.

همچنین این محصول دارای دو رشته است و رشته مستقلی برای ارت ندارد. بنابراین برای دستگاه‌هایی که اتصال زمین حفاظتی دارند، باید کابل سه رشته با سطح مقطع مناسب تهیه شود.

تأثیر طول مسیر بر انتخاب کابل

با افزایش طول کابل، مقاومت مسیر و افت ولتاژ بیشتر می‌شود. این مسئله در کابل‌های دارای سطح مقطع پایین اهمیت بیشتری دارد. ممکن است کابل ۲×۰.۵ برای یک دستگاه در فاصله کوتاه مناسب باشد، اما همان دستگاه در مسیر طولانی به کابل ۲×۰.۷۵ یا ۲×۱ نیاز داشته باشد.

به همین دلیل، انتخاب کابل باید بر اساس جریان واقعی و طول رفت‌وبرگشت مدار انجام شود؛ نه فقط توان درج‌شده روی وسیله.

نکات نصب کابل

برای اتصال رشته‌های افشان به ترمینال‌های پیچی، بهتر است از وایرشو یا سرسیم متناسب با سطح مقطع ۰.۵ میلی‌متر مربع استفاده شود. این کار مانع پراکنده‌شدن مفتول‌ها شده و اتصال منظم‌تر و مطمئن‌تری ایجاد می‌کند.

از پیچاندن بیش از حد کابل، ایجاد خم تند، کشیدن کابل از روکش یا قرار دادن آن در مجاورت سطوح داغ خودداری کنید. محل اتصال نیز باید کاملاً محکم باشد؛ زیرا اتصال شل می‌تواند مقاومت الکتریکی و حرارت نقطه اتصال را افزایش دهد.

راهنمای خرید کابل افشان ۲ در ۰.۵ پرتو الکتریک

هنگام خرید، به نام تولیدکننده، سایز درج‌شده روی روکش، متراژ، سلامت عایق و یکنواختی قطر کابل توجه کنید. چاپ روی روکش باید خوانا باشد و مشخصات محصول با کابل موردنیاز پروژه مطابقت داشته باشد.

قیمت کابل افشان ۲ در ۰.۵ پرتو الکتریک به نرخ روز مس، کیفیت مواد اولیه، متراژ و نحوه عرضه متری یا کلاف کامل وابسته است. قیمت بسیار پایین همیشه مزیت محسوب نمی‌شود؛ زیرا کاهش میزان مس یا سطح مقطع واقعی هادی می‌تواند عملکرد و ایمنی کابل را تحت تأثیر قرار دهد.

در مجموع، کابل افشان ۲×۰.۵ پرتو الکتریک برای اتصالات دو رشته و مدارهای کم‌مصرفی مناسب است که انعطاف‌پذیری، نصب آسان و ابعاد جمع‌وجور اهمیت دارد. بررسی توان مصرفی دستگاه و شرایط نصب پیش از سفارش، از انتخاب سطح مقطع نامناسب جلوگیری می‌کند.

برای خرید کابل افشان ۲ در ۰.۵ پرتو الکتریک با اطمینان از اصالت کالا، قیمت مناسب و دریافت سریع سفارش، فروشگاه برق بازار انتخابی مطمئن و تخصصی است.
