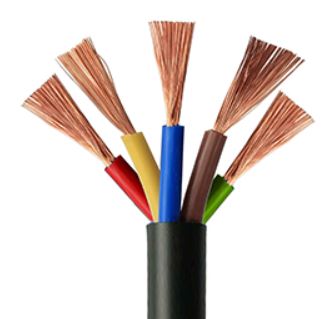

کابل افشان 5 در 10 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 10 افشارنژاد

کابل افشان ۵ در ۱۰ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۱۰ میلی‌متر مربع (10 mm²) تشکیل شده است. هادی‌ها از نوع Flexible Class 5 بوده و هر رشته دارای ساختار 80×0.39 mm است. این ساختار چندرشته‌ای باعث می‌شود کابل در زمان مسیر‌دهی، خم‌کاری و اتصال به تجهیزات، انعطاف مناسبی داشته باشد.

ساختار کلی این کابل افشان CU/PVC/PVC است؛ هادی‌های مسی به‌صورت جداگانه با PVC عایق شده‌اند و مجموعه پنج رشته زیر روکش خارجی PVC مشکی قرار می‌گیرد. سه رشته برای فاز، رشته آبی برای نول و رشته سبز-زرد برای هادی حفاظتی PE در نظر گرفته شده است.

مشخصات الکتریکی کابل افشان ۵ در ۱۰ افشارنژاد

ولتاژ نامی کابل ۰.۶/۱ کیلوولت (0.6/1 kV)، حداکثر ولتاژ سیستم ۱.۲ کیلوولت و ولتاژ آزمون آن ۴ کیلوولت (4 kV) است. حداکثر مقاومت DC هر هادی در دمای ۲۰ درجه سانتی‌گراد نیز ۱.۹۱ اهم بر کیلومتر (1.91 Ω/km) است.

تحمل اتصال کوتاه یک‌ثانیه‌ای هادی ۱.۱۱ کیلوآمپر (1.11 kA) بوده و حداکثر دمای هادی در این وضعیت به ۱۶۰ درجه سانتی‌گراد می‌رسد. این مقدار مربوط به شرایط اتصال کوتاه است و نباید به‌عنوان جریان مجاز دائمی کابل در نظر گرفته شود.

ظرفیت جریان قابل استفاده کابل باید با توجه به روش نصب، طول مسیر، دمای محیط، تجمع کابل‌ها و شرایط دفع حرارت تعیین شود.

مشخصات فیزیکی و ساختاری کابل افشان ۵ در ۱۰ افشارنژاد

• تعداد رشته: ۵ رشته
• سطح مقطع هر رشته: ۱۰ میلی‌متر مربع (10 mm²)
• آرایش رشته‌ها: سه فاز + یک نول + یک PE
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Flexible Class 5
• ساختار هر هادی: 80×0.39 mm
• ساختار کابل: CU/PVC/PVC
• نوع کابل: NYY-J Flexible / NYY-F
• ضخامت عایق هر رشته: ۱ میلی‌متر (1.0 mm)
• ضخامت روکش خارجی: ۱.۸ میلی‌متر (1.8 mm)
• قطر خارجی تقریبی: ۲۰.۱ میلی‌متر (20.1 mm)
• وزن تقریبی: ۸۲۱ گرم در هر متر
• ولتاژ نامی: ۰.۶/۱ کیلوولت
• ولتاژ آزمون: ۴ کیلوولت
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد
• استانداردها: IEC 60502-1، IEC 60228، INSO 3569-1 و DIN VDE 0271
• رفتار در برابر گسترش شعله: مطابق IEC 60332-1-2

قطر حدود ۲۰ میلی‌متری و وزن بیش از ۸۰۰ گرم در هر متر باید هنگام انتخاب گلند، سینی کابل، ورودی تابلو و نحوه مهار مسیر در نظر گرفته شود؛ به‌خصوص زمانی که متراژ کابل در پروژه بالا باشد.

موارد استفاده و نکات اجرایی کابل افشان ۵ در ۱۰ افشارنژاد

کابل افشان ۵ در ۱۰ افشارنژاد برای مدارهایی مناسب است که به سه هادی فاز، یک نول و یک هادی حفاظتی PE نیاز دارند. تغذیه تابلوهای برق، انتقال توان در مدارهای فشار ضعیف و اتصال تجهیزات سه‌فاز متناسب با مشخصات کابل از کاربردهای قابل بررسی این محصول هستند.

در انتخاب نهایی باید جریان مصرف‌کننده، طول مسیر، افت ولتاژ، نوع حفاظت مدار و شرایط نصب بررسی شوند تا سطح مقطع ۱۰ میلی‌متر مربع با نیاز واقعی سیستم هماهنگ باشد.

بررسی پیش از خرید کابل افشان ۵ در ۱۰ افشارنژاد

برای تهیه کابل افشان ۵ در ۱۰ افشارنژاد، تطابق مشخصات فنی محصول با شرایط پروژه اهمیت بالایی دارد. سطح مقطع واقعی هادی‌ها، کیفیت مس، سلامت عایق و روکش، رنگ‌بندی رشته‌ها و مشخصات چاپ‌شده روی کابل از مواردی هستند که پیش از سفارش باید بررسی شوند.

فروشگاه برق بازار کابل افشان خراسان افشارنژاد را با تأکید بر اصالت کالا و مشخصات فنی قابل بررسی عرضه می‌کند تا انتخاب محصول برای تابلو برق، تأسیسات و پروژه‌های اجرایی با اطمینان بیشتری انجام شود.
