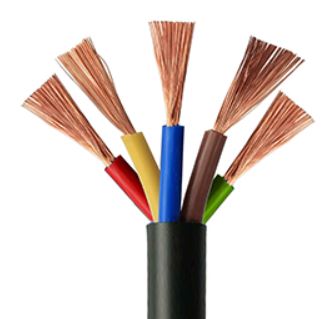

کابل افشان 5 در 2.5 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 4 افشارنژاد

کابل افشان ۵ در ۴ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۴ میلی‌متر مربع (4 mm²) تشکیل شده است. هادی‌های این کابل از نوع Flexible Class 5 بوده و هر رشته دارای ساختار 56×0.29 mm است. این ساختار چندرشته‌ای باعث می‌شود کابل افشان در زمان خم‌شدن، مسیر‌دهی و اتصال به تجهیزات الکتریکی انعطاف مناسبی داشته باشد.

در ساختار این کابل افشان، هادی‌های مسی به‌صورت مجزا با PVC عایق شده‌اند و مجموعه رشته‌ها توسط یک روکش خارجی PVC مشکی محافظت می‌شود. ساختار کلی کابل CU/PVC/PVC بوده و از نظر آرایش رشته‌ها شامل سه هادی فاز، یک هادی نول و یک هادی حفاظتی PE است.

ساختار هادی‌ها کابل افشان ۵ در ۴ افشارنژاد

مشخصه 5×4 نشان می‌دهد کابل دارای پنج رشته هادی مستقل با سطح مقطع ۴ میلی‌متر مربع (4 mm²) است. وجود رشته ارت سبز-زرد در این ساختار باعث می‌شود کابل برای مدارهایی که نیاز به هادی حفاظتی دارند، گزینه مناسبی باشد.

در زمان انتخاب کابل، تعداد رشته‌ها باید با طراحی مدار هماهنگ باشد؛ زیرا وجود هادی PE، نوع اتصال تجهیزات و نحوه اجرای سیستم برق را تحت تأثیر قرار می‌دهد.

مشخصات الکتریکی کابل افشان ۵ در ۴ افشارنژاد

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت (300/500 V) و ولتاژ آزمون آن ۲ کیلوولت (2 kV) است. حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد ۴.۹۵ اهم بر کیلومتر (4.95 Ω/km) اعلام شده است.

مقدار مقاومت هادی یکی از پارامترهای مؤثر در بررسی افت ولتاژ مسیر است. با افزایش طول کابل، شرایط نصب و میزان بار مصرفی، بررسی دقیق‌تر عملکرد کابل اهمیت بیشتری پیدا می‌کند.

مشخصات فیزیکی و ابعاد کابل افشان ۵ در ۴ افشارنژاد

• تعداد رشته: ۵ رشته
• سطح مقطع هر رشته: ۴ میلی‌متر مربع (4 mm²)
• آرایش رشته‌ها: سه فاز + نول + ارت (PE)
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Flexible Class 5
• ساختار هر هادی: 56×0.29 mm
• ساختار کابل: CU/PVC/PVC
• نوع کابل: NYMHY / H05VV-F
• ضخامت عایق: ۰.۸ میلی‌متر (0.8 mm)
• ضخامت روکش خارجی: ۱.۴ میلی‌متر (1.4 mm)
• قطر خارجی تقریبی: ۱۴ میلی‌متر (14 mm)
• وزن تقریبی: ۳۵۰ گرم در هر متر
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد

ابعاد خارجی کابل در زمان انتخاب گلند، داکت، لوله و فضای ورودی تجهیزات اهمیت دارد. در پروژه‌هایی با مسیرهای متراکم، توجه به قطر واقعی کابل می‌تواند اجرای مناسب‌تر و منظم‌تری ایجاد کند.

کاربردهای کابل افشان ۵ در ۴ افشارنژاد

کابل افشان ۵ در ۴ افشارنژاد برای مدارهایی استفاده می‌شود که علاوه بر سه رشته فاز، به هادی نول و ارت نیز نیاز دارند. اتصال تجهیزات سه‌فاز، تابلوهای برق، ماشین‌آلات سبک و مسیرهای توزیع برق فشار ضعیف از کاربردهای قابل بررسی این کابل هستند.

انعطاف‌پذیری هادی Class 5 باعث می‌شود این مدل برای مسیرهایی که کابل نیاز به هدایت و تغییر مسیر دارد، گزینه کاربردی‌تری باشد. البته انتخاب نهایی باید بر اساس جریان مصرفی، طول مسیر، شرایط محیطی و روش نصب انجام شود.

راهنمای خرید کابل افشان ۵ در ۴ افشارنژاد

برای انتخاب کابل افشان ۵ در ۴ افشارنژاد، بهتر است مشخصات فنی محصول با نیاز واقعی مدار تطبیق داده شود. کیفیت هادی مسی، سطح مقطع رشته‌ها، سلامت روکش و عایق و همچنین وجود رشته‌های فاز، نول و ارت از مهم‌ترین مواردی هستند که پیش از خرید باید بررسی شوند.

فروشگاه برق بازار با عرضه کابل افشان خراسان افشارنژاد با اصالت کالا و مشخصات فنی قابل بررسی، امکان خرید مطمئن‌تر را برای مصارف تأسیساتی، تابلو برق و پروژه‌های اجرایی فراهم می‌کند.
