کابل افشان 5 در 25 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 25 افشارنژاد

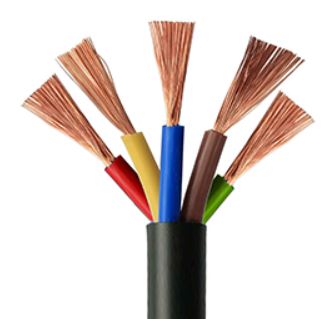

کابل افشان ۵ در ۲۵ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۲۵ میلی‌متر مربع (25 mm²) تشکیل شده است. هادی‌ها از مس آنیل‌شده و از نوع Flexible Class 5 هستند و هر رشته دارای ساختار 189×0.39 mm است. این ساختار چندرشته‌ای، انعطاف مناسبی برای کابل قدرت با این سطح مقطع ایجاد می‌کند و مسیر‌دهی و اتصال آن به تجهیزات را تسهیل می‌کند.

ساختار کلی کابل CU/PVC/PVC/PVC است. هادی‌ها با PVC عایق شده‌اند، فضای میان رشته‌ها با فیلر PVC پر می‌شود و روکش خارجی PVC مشکی مجموعه کابل را پوشش می‌دهد. آرایش داخلی شامل سه هادی فاز، یک نول و یک هادی حفاظتی PE است.

مشخصات الکتریکی کابل افشان ۵ در ۲۵ افشارنژاد

ولتاژ نامی کابل ۰.۶/۱ کیلوولت (0.6/1 kV) و حداکثر ولتاژ سیستم ۱.۲ کیلوولت است. ولتاژ آزمون کابل نیز ۴ کیلوولت (4 kV) در نظر گرفته شده است.

حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد ۰.۷۸ اهم بر کیلومتر (0.78 Ω/km) است. جریان اتصال کوتاه قابل تحمل هادی برای مدت یک ثانیه حدود ۲.۷۸ کیلوآمپر (2.78 kA) بوده و حداکثر دمای هادی در این وضعیت به ۱۶۰ درجه سانتی‌گراد می‌رسد.

مقدار ۲.۷۸ کیلوآمپر مربوط به تحمل لحظه‌ای اتصال کوتاه است و نباید به‌عنوان جریان مجاز دائمی کابل در نظر گرفته شود. ظرفیت جریان واقعی باید براساس روش نصب، دمای محیط، طول مسیر، تجمع کابل‌ها و شرایط انتقال حرارت تعیین شود.

مشخصات فنی و ابعادی کابل افشان ۵ در ۲۵ افشارنژاد

کابل افشان ۵ در ۲۵ افشارنژاد از پنج هادی مسی آنیل‌شده Flexible Class 5 با سطح مقطع ۲۵ میلی‌متر مربع تشکیل شده است. ساختار هر هادی 189×0.39 mm بوده و آرایش رشته‌ها شامل سه فاز، یک نول و یک هادی حفاظتی PE است.

• ساختار کلی کابل: CU/PVC/PVC/PVC
• نوع کابل: (N)YY-J Flexible / NYY-F
• ضخامت عایق هادی: ۱.۲ میلی‌متر
• ضخامت فیلر PVC: ۱.۲ میلی‌متر
• ضخامت روکش خارجی: ۲ میلی‌متر
• قطر تقریبی کابل: ۳۱.۳ میلی‌متر
• وزن تقریبی: ۱.۹۷۸ کیلوگرم در هر متر
• ولتاژ نامی: ۰.۶/۱ کیلوولت
• ولتاژ آزمون: ۴ کیلوولت
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد
• استانداردهای ساخت: IEC 60502-1، IEC 60228، INSO 3569-1 و DIN VDE 0271

با توجه به قطر و وزن این کابل، پیش از اجرا باید ظرفیت سینی کابل، ابعاد گلند و ورودی تابلو و همچنین نحوه نگهداری و مهار کابل در طول مسیر متناسب با شرایط پروژه انتخاب شوند.

موارد استفاده و الزامات اجرایی کابل افشان ۵ در ۲۵ افشارنژاد

کابل افشان ۵ در ۲۵ افشارنژاد برای مدارهای سه‌فازی مناسب است که علاوه بر سه فاز، به نول و هادی حفاظتی PE نیز نیاز دارند. تغذیه تابلوهای توزیع، انتقال توان در شبکه‌های فشار ضعیف و اتصال تجهیزات سه‌فاز متناسب با مشخصات کابل از کاربردهای قابل بررسی این محصول هستند.

پیش از انتخاب نهایی، جریان مصرفی، طول مسیر، افت ولتاژ، شرایط حرارتی، نوع حفاظت مدار و فضای نصب باید بررسی شوند تا سطح مقطع ۲۵ میلی‌متر مربع با طراحی واقعی پروژه هماهنگ باشد.

نکات مهم خرید کابل افشان ۵ در ۲۵ افشارنژاد

در انتخاب کابل افشان ۵ در ۲۵ افشارنژاد، بهتر است علاوه بر مشخصات فنی، به کیفیت واقعی هادی مسی، سطح مقطع رشته‌ها، سلامت عایق و روکش و اطلاعات درج‌شده روی کابل توجه شود؛ مخصوصاً زمانی که محصول برای پروژه‌های تأسیساتی یا مصرف در متراژ بالا تهیه می‌شود.

در فروشگاه برق بازار این کابل با مشخصات فنی قابل بررسی و تمرکز بر اصالت کالا عرضه می‌شود تا خریدار بتواند پیش از ثبت سفارش، انتخاب دقیق‌تری متناسب با نیاز پروژه داشته باشد.
