خانه / شبکه های انتقال و توزیع برق / مقره و برقگیر و ارتینگ / برقگیر

برقگیر

  • فیلترها

    دسته بندی محصولات
    دسته ها

    برند

    برند
    • وضعیت
    موجودی
    • قیمت

نمایش 1–12 از 18 نتیجه

  • ناموجود

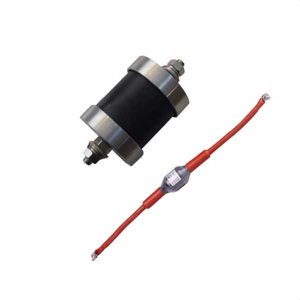

    اسپارک گپ ضد انفجار برند برقگیر پارس مشاهده جزئیات

    اسپارک گپ ضد انفجار برند برقگیر پارس

    کد کالا:bsbi-6076 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر 11 کیلو ولت برند برقگیر توس مشاهده جزئیات

    برقگیر 11 کیلو ولت برند برقگیر توس

    کد کالا:bsbi-6079 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر 20kv انتقال توان پایدار (پایا) مشاهده جزئیات

    برقگیر 20kv انتقال توان پایدار (پایا)

    کد کالا:bsbi-5000 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر 20kv پارس مشاهده جزئیات

    برقگیر 20kv پارس

    کد کالا:bsbi-5001 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر 20kv تدبیر مولد تابان(TMT) مشاهده جزئیات

    برقگیر 20kv تدبیر مولد تابان(TMT)

    کد کالا:bsbi-4999 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر 20kv توس مشاهده جزئیات

    برقگیر 20kv توس

    کد کالا:bsbi-5002 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر 33 کیلو ولت برند برقگیر توس مشاهده جزئیات

    برقگیر 33 کیلو ولت برند برقگیر توس

    کد کالا:bsbi-6078 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر پلیمری 20 کیلو ولت برند برقگیر توس مشاهده جزئیات

    برقگیر پلیمری 20 کیلو ولت برند برقگیر توس

    کد کالا:bsbi-6077 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیر تابلویی برند برقگیر توس مشاهده جزئیات

    برقگیر تابلویی برند برقگیر توس

    کد کالا:bsbi-6080 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیرهای پلیمری پارس سری PAP برند برقگیر پارس مشاهده جزئیات

    برقگیرهای پلیمری پارس سری PAP برند برقگیر پارس

    کد کالا:bsbi-6072 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیرهای تابلویی پارس سری PAJ برند برقگیر پارس مشاهده جزئیات

    برقگیرهای تابلویی پارس سری PAJ برند برقگیر پارس

    کد کالا:bsbi-6073 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • ناموجود
    برقگیرهای تابلویی فشار ضعیف پارس سری PAL برند برقگیر پارس مشاهده جزئیات

    برقگیرهای تابلویی فشار ضعیف پارس سری PAL برند برقگیر پارس

    کد کالا:bsbi-6074 آخرین بروزرسانی: بیش از یک هفته پیش
    این محصول در حال حاضر موجود نیست.
    ناموجود
  • 1
  • 2
  • ←

برقگیر یکی از تجهیزات اصلی حفاظت عایقی در شبکه‌های برق است. وظیفه آن محدودکردن اضافه‌ولتاژهای گذرا، از جمله اضافه‌ولتاژ ناشی از صاعقه و برخی کلیدزنی‌ها، و کاهش احتمال آسیب به ترانسفورماتور، سرکابل، تجهیزات پست و عایق‌های شبکه است. در شبکه‌های هوایی توزیع ۲۰ و ۳۳ کیلوولت ایران، برقگیر اکسید روی با پوشش سیلیکونی یا برقگیر پلیمری یکی از گزینه‌های پرکاربرد برای پروژه‌های جدید و جایگزینی تجهیزات فرسوده است. وزن کمتر، قابلیت استفاده در شرایط محیطی متنوع و امکان تولید در آرایش‌های مختلف از عوامل استقبال از این خانواده به شمار می‌روند؛ بااین‌حال کیفیت سازنده، ویژگی‌های الکتریکی و نحوه نصب به‌اندازه جنس پوشش اهمیت دارند.

این راهنما برای کارشناسان شرکت‌های توزیع، پیمانکاران خطوط هوایی، طراحان و بهره‌برداران پست‌های برق، واحدهای تدارکات و خریداران صنعتی نوشته شده است. ابتدا به برقگیرهای معمول شبکه‌های ۲۰ و ۳۰/۳۳ کیلوولت، محل کاربرد، پارامترهای دیتاشیت، روش انتخاب و نکات خرید می‌پردازیم و سپس ملاحظات برقگیرهای ۶۳، ۱۳۲، ۲۳۰ و ۴۰۰ کیلوولت را جداگانه بررسی می‌کنیم. هدف آن است که خریدار هنگام دریافت پیشنهاد قیمت، علاوه بر «ولتاژ» و «آمپر»، مجموعه‌ای از مشخصات فنی قابل مقایسه در اختیار داشته باشد.

نکته مهم انتخاب: برقگیر «۲۰ کیلوولت» یا «۳۳ کیلوولت» نامی رایج در بازار برای بیان محل کاربرد است؛ اما ولتاژ نامی خود برقگیر Ur، ولتاژ کار دائم Uc و سطح حفاظتی Up را نمی‌توان فقط از ولتاژ نامی شبکه نتیجه گرفت. این پارامترها باید براساس حداکثر ولتاژ شبکه، نوع زمین‌کردن، اضافه‌ولتاژ موقت، سطح عایقی تجهیز و اطلاعات سازنده تعیین شوند.

برقگیر چیست و چگونه از تجهیزات شبکه محافظت می‌کند؟

در حالت عادی، برقگیر اکسید روی بدون فاصله هوایی در برابر ولتاژ بهره‌برداری رفتاری با مقاومت بسیار بالا دارد و فقط جریان نشتی محدودی از آن عبور می‌کند. هنگام وقوع یک موج اضافه‌ولتاژ، مقاومت مؤثر المان‌های اکسید فلزی به‌شدت کاهش می‌یابد. بنابراین بخشی از جریان موج از مسیر برقگیر به سامانه زمین هدایت شده و ولتاژ دو سر آن در سطحی محدود می‌شود که به آن ولتاژ باقیمانده یا سطح حفاظتی می‌گویند. با فروکش کردن موج، برقگیر سالم دوباره به وضعیت معمول خود برمی‌گردد.

این توصیف به معنی حذف کامل خطر صاعقه نیست. اگر انرژی موج از توان قابل تحمل برقگیر فراتر برود، اتصال زمین نامناسب باشد، برقگیر از تجهیز حفاظت‌شونده فاصله زیادی داشته باشد یا ولتاژ باقیمانده آن با سطح عایقی تجهیز هماهنگ نباشد، همچنان امکان خرابی وجود دارد. در طراحی حفاظت باید برقگیر، عایق تجهیز، سیم‌کشی اتصال و زمین را یک مجموعه در نظر گرفت، نه چهار موضوع مستقل.

برقگیر برای حفاظت در برابر اضافه‌ولتاژ ساخته شده است، نه قطع اتصال کوتاه یا جایگزینی فیوز و ریکلوزر. برقگیر همچنین نباید با «برقگیر میله‌ای صاعقه» یا صاعقه‌گیر ساختمان اشتباه شود: صاعقه‌گیر خارجی برای دریافت و هدایت جریان مستقیم صاعقه طراحی می‌شود، درحالی‌که برقگیر شبکه قدرت اضافه‌ولتاژ دو سر تجهیزات الکتریکی را محدود می‌کند. ابزارهای SPD تابلو فشارضعیف نیز محصولاتی با کاربرد و استانداردهای خاص خود هستند.

چرا در شبکه‌های توزیع ایران برقگیر سیلیکونی اهمیت دارد؟

در بازار تجهیزات توزیع ایران، برقگیرهای پلیمری با پوشش سیلیکونی به‌ویژه برای نصب روی پایه‌ها، نزدیکی ترانسفورماتورهای هوایی و انشعابات، جایگاه قابل توجهی دارند. ساختار سبک، کاهش خطر ناشی از شکست بدنه شکننده در برخی طرح‌ها و رفتار مناسب پوشش سیلیکونی در برابر رطوبت و آلودگی، از مزایایی است که در بررسی فنی و اقتصادی آن‌ها مطرح می‌شود. با وجود این، نمی‌توان همه محصولات بازار یا تمام تولیدات داخلی را بدون مشاهده آمار معتبر «سیلیکونی» دانست؛ همچنین بدنه سیلیکونی به‌خودی‌خود نشانه کیفیت یا انطباق با استاندارد نیست.

پوشش سیلیکون رابر در محصولات باکیفیت می‌تواند با خاصیت آب‌گریزی به کاهش تشکیل فیلم پیوسته آب روی سطح کمک کند. این ویژگی برای بسیاری از مناطق شرجی و آلوده مهم است. بااین‌حال ماندگاری عملکرد به فرمولاسیون مواد، کیفیت تولید، تابش خورشید، آلودگی محیط، طراحی چترک‌ها و شرایط بهره‌برداری بستگی دارد. در مناطق کویری نیز گردوغبار و چرخه‌های رطوبتی باید ارزیابی شوند؛ در مناطق کوهستانی علاوه بر آلودگی، ارتفاع و محدوده دما اهمیت پیدا می‌کند.

کارفرمای حرفه‌ای بهتر است به‌جای انتخاب صرفاً بر پایه تعداد چترک یا ظاهر بدنه، گزارش آزمون نوعی، آزمون روتین، مشخصات MOV، توان تحمل انرژی، فاصله خزشی، استحکام مکانیکی و کیفیت اتصالات را مطالبه کند. این رویکرد هنگام مقایسه کالای تولید داخل و وارداتی نیز قابل استفاده است و از تعصب به برند یا شکل ظاهری فاصله می‌گیرد.

ساختمان برقگیر اکسید روی سیلیکونی؛ از هسته MOV تا بدنه و اتصالات

۱. قرص‌های اکسید روی و نقش غیرخطی آن‌ها

قلب بسیاری از برقگیرهای امروزی، ستون یا مجموعه‌ای از بلوک‌های اکسید فلزی بر پایه اکسید روی (ZnO) است. مشخصه ولتاژ–جریان غیرخطی این بلوک‌ها سبب می‌شود در شرایط معمول، جریان عبوری کوچک باشد و در برابر موج اضافه‌ولتاژ، جریان بالایی در زمان کوتاه عبور کند. کیفیت فرمولاسیون، فرایند پخت، توزیع میدان الکتریکی، همگنی بلوک‌ها و مدیریت حرارتی، همگی بر عملکرد نهایی اثر می‌گذارند.

۲. پوشش سیلیکونی و چترک‌های عایقی

چترک‌ها فاصله خزشی سطحی را افزایش می‌دهند؛ یعنی مسیری که جریان نشتی سطحی در شرایط آلودگی باید طی کند طولانی‌تر می‌شود. طراحی هندسی چترک و فاصله آن‌ها مهم است، اما تعداد بیشتر چترک لزوماً به معنی برقگیر بهتر یا ولتاژ بالاتر نیست. فاصله خزشی برحسب میلی‌متر باید از دیتاشیت استخراج و با شدت آلودگی محل نصب و الزامات فنی پروژه مقایسه شود. مقاومت در برابر فرابنفش، ردیابی سطحی، فرسایش و پیرشدگی از دیگر جنبه‌های ارزیابی پوشش هستند.

۳. بدنه نگهدارنده، آب‌بندی و اتصالات انتهایی

طراحی مکانیکی و آب‌بندی مناسب مانع نفوذ رطوبت و تخریب تدریجی داخل برقگیر می‌شود. پایانه بالایی معمولاً به هادی فاز و پایانه پایینی به زمین متصل است. بست فلزی، عایق نگهدارنده، پایه نصب، پیچ و مهره و متعلقات اتصال باید در برابر خوردگی، بار مکانیکی و شرایط محل اجرا مناسب باشند. آرایش دقیق اتصال به مدل و دستورالعمل سازنده وابسته است؛ همه برقگیرها قطعات جانبی یکسانی ندارند.

۴. دیسکانکتور برقگیر و نکته‌ای که نباید فراموش شود

برخی برقگیرهای توزیع به قطع‌کننده زمین یا دیسکانکتور برقگیر مجهز هستند. این جزء در شرایط خرابی داخلی خاص می‌تواند مسیر اتصال برقگیر معیوب را از زمین جدا کند تا عیب به‌شکل مشخصی آشکار شود و شبکه مطابق طراحی به کار خود ادامه دهد. دیسکانکتور وسیله قطع بار عادی، ایزولاتور دستی یا مجوز کار ایمن نیست. هنگام خرید باید نوع، محل نصب، هماهنگی با براکت و وضعیت موردنیاز بهره‌بردار مشخص شود. حذف، بای‌پس یا جابه‌جایی دلخواه آن مجاز نیست.

برقگیر سیلیکونی ۲۰ کیلوولت؛ مهم‌ترین کاربردها در شبکه هوایی

شبکه‌های ۲۰ کیلوولت بخش مهمی از توزیع انرژی در ایران را تشکیل می‌دهند و برقگیرهای مرتبط با آن‌ها در پست‌های هوایی، پایه‌های دارای تجهیزات و نقاطی که بر اثر صاعقه یا تغییر شرایط شبکه مستعد اضافه‌ولتاژ هستند به کار می‌روند. در زبان سفارش ممکن است «برقگیر ۲۰ کیلوولت سیلیکونی»، «برقگیر اکسید روی ۲۰ کیلوولت» یا «برقگیر پلیمری فشار متوسط» گفته شود. اما یک پیشنهاد فنی معتبر باید کد مدل و مقادیر واقعی Ur، Uc، In، سطح حفاظتی و سایر مشخصات را داشته باشد.

محل‌های رایج نصب برقگیر در فیدر ۲۰ کیلوولت

حفاظت ترانسفورماتور هوایی: در بسیاری از طرح‌ها، برای سه فاز ورودی ترانسفورماتور از سه برقگیر با مشخصات هماهنگ استفاده می‌شود. نزدیکی به بوشینگ یا پایانه فشار متوسط ترانسفورماتور و کوتاهی مسیر اتصال برقگیر از عوامل مؤثر در محدودکردن اضافه‌ولتاژ در محل تجهیز است. اتصال زمین حفاظت نباید از سیستم هم‌بندی استاندارد ترانسفورماتور جدا یا نامطمئن باشد.

ابتدا و انتهای کابل متصل به خط هوایی: در تغییر از هادی هوایی به کابل زیرزمینی، انعکاس موج و تفاوت امپدانس موجی می‌تواند وضعیت حفاظت را پیچیده کند. برقگیر مناسب ممکن است در نزدیکی سرکابل یا تجهیزات انتهایی لازم باشد، اما تعداد و محل دقیق آن باید از نقشه و مطالعه حفاظت تعیین شود. وجود سرکابل به‌تنهایی به معنی کافی بودن هر برقگیری با هر مشخصات نیست.

پایه‌های مجهز به سکسیونر، ریکلوزر و کلید قدرت: بسته به طراحی شبکه، تجهیزات کلیدزنی، فاصله تا محل حفاظت و شرایط اضافه‌ولتاژ، برقگیر می‌تواند نقش مکمل حفاظت داشته باشد. در این کاربرد باید به سوئیچینگ، آرایش ورود و خروج، الزامات سازنده کلید و هماهنگی با مدار زمین توجه کرد.

خطوط حادثه‌خیز در برابر صاعقه: در بخشی از فیدرهای هوایی، مطالعات وقوع خاموشی می‌تواند استفاده هدفمند از برقگیر خط را توجیه کند. نصب گسترده بدون اولویت‌بندی و بدون تحلیل نرخ صاعقه، زمین پایه و پایداری تجهیز، الزاماً بهترین سرمایه‌گذاری نیست. اطلاعات خرابی گذشته، نقشه مسیر و اهمیت بار باید کنار هم دیده شوند.

برقگیر ۲۰ کیلوولت چه مشخصاتی باید داشته باشد؟

پاسخ فنی را نمی‌توان در یک عدد ثابت خلاصه کرد. هنگام تهیه اسناد خرید حداقل ولتاژ نامی شبکه، بالاترین ولتاژ تجهیزات، نوع اتصال نقطه خنثی و زمان احتمالی ماندگاری خطای زمین را ثبت کنید. سپس از سازنده یا طراح، مقادیر Ur و Uc، منحنی تحمل اضافه‌ولتاژ موقت (TOV)، ولتاژ باقیمانده در جریان‌های مشخص، جریان تخلیه نامی In، قابلیت تحمل انرژی و شرایط محیطی را بخواهید. اگر دو محصول فقط در ظاهر و قیمت یکسان باشند اما سطح حفاظتی متفاوتی داشته باشند، انتخاب نادرست می‌تواند هزینه تعمیر ترانسفورماتور را به‌مراتب بیشتر از اختلاف قیمت خرید کند.

برقگیر شبکه ۳۰ و ۳۳ کیلوولت؛ تفاوت تصمیم خرید با شبکه ۲۰ کیلوولت

برخی پروژه‌ها با عنوان شبکه ۳۰ کیلوولت و برخی با عنوان ۳۳ کیلوولت شناخته می‌شوند. در بازار نیز عبارت‌هایی مانند «برقگیر ۳۳ کیلوولت سیلیکونی»، «برقگیر ۳۰ کیلوولت» یا «برقگیر کلاس ۳۶ کیلوولت» دیده می‌شود. این عبارت‌ها را نباید بدون بررسی به‌جای یکدیگر گذاشت: ولتاژ نامی شبکه، بالاترین ولتاژ تجهیزات (Um) و ولتاژ نامی برقگیر (Ur) سه مفهوم متفاوت‌اند. ممکن است تجهیزی برای رده ولتاژی ۳۶ کیلوولت طراحی شده باشد، ولی این موضوع به معنی Ur برابر با ۳۶ کیلوولت در همه کاربردها نیست.

برای فیدر ۳۰ یا ۳۳ کیلوولت، ابتدا نقشه یک‌خطی و مشخصات ترانسفورماتور، کلید و کابل را بررسی کنید. اگر نقطه خنثی سیستم به‌صورت مؤثر زمین شده باشد، رفتار ولتاژ فاز سالم هنگام خطای زمین با حالت زمین‌نشده یا زمین‌شده از طریق امپدانس تفاوت دارد. همین موضوع روی انتخاب Uc و قابلیت TOV اثر می‌گذارد. انتخاب برقگیر صرفاً با ضرب یک ضریب ثابت در ۳۳ کیلوولت، روش قابل اتکایی نیست.

در مناطق با آلودگی شدید، طراحی سطح عایقی بیرونی می‌تواند از یک محصول تا محصول دیگر تفاوت اساسی ایجاد کند. همچنین وزن بدنه، ابعاد براکت، فاصله هوایی مجاز تا قسمت‌های برقدار دیگر و محدودیت نصب بر روی کنسول باید رعایت شود. اگر برای یک شبکه ۳۳ کیلوولت، برقگیر ۲۰ کیلوولت با ظاهر مشابه خریداری شود، خطر ناسازگاری ولتاژی، آسیب داخلی و کاهش ایمنی به وجود می‌آید. برعکس، استفاده از برقگیری با ولتاژ نامی غیرضروری بالاتر نیز می‌تواند سطح حفاظتی نامناسب‌تری ایجاد کند؛ بنابراین هم «کمتر» و هم «بیشتر» انتخاب‌کردن بدون محاسبه مسئله‌ساز است.

جدول راهنمای اولیه برای استعلام برقگیر در شبکه‌های توزیع

جدول فنی 1 | برای مشاهده ستون‌های بیشتر در موبایل به طرفین بکشید
موضوع بررسی شبکه هوایی ۲۰ کیلوولت شبکه هوایی ۳۰/۳۳ کیلوولت اقدام ضروری خریدار
نوع محصول رایج اکسید روی بدون فاصله با پوشش سیلیکونی اکسید روی بدون فاصله با پوشش سیلیکونی مشخص‌کردن استاندارد و مدل سازنده
ولتاژ شبکه مقدار نامی فیدر و حداکثر بهره‌برداری مقدار نامی فیدر و حداکثر بهره‌برداری دریافت Um و دامنه تغییرات ولتاژ
ولتاژ نامی برقگیر Ur تابع مطالعه شبکه تابع مطالعه شبکه عدم انتخاب صرفاً از روی عنوان بازاری
ولتاژ کار دائم Uc متناسب با تنش مداوم فاز به زمین متناسب با تنش مداوم فاز به زمین کنترل شرایط زمین‌کردن و TOV
جریان تخلیه نامی In بر اساس مشخصات و کلاس موردنیاز بر اساس مشخصات و کلاس موردنیاز تطبیق با الزامات کارفرما و سازنده
سطح حفاظتی Up متناسب با سطح تحمل عایقی تجهیز متناسب با سطح تحمل عایقی تجهیز مطالبه جدول ولتاژ باقیمانده
پوشش و فاصله خزشی متناسب با آلودگی و اقلیم متناسب با آلودگی و اقلیم دریافت مقدار میلی‌متر و آزمون‌ها
دیسکانکتور و براکت مطابق نقشه و مشخصات نصب مطابق نقشه و مشخصات نصب مشخص‌کردن اقلام همراه و نوع اتصال

این جدول جایگزین محاسبات یا مشخصات فنی مصوب نیست. اعداد Ur، Uc، In و Up باید براساس محل نصب و مدل پیشنهادی در برگه مقایسه فنی تکمیل شوند.

انواع برقگیر از نظر فناوری و جنس بدنه

برقگیر اکسید روی بدون فاصله با پوشش سیلیکونی

در این خانواده، المان‌های غیرخطی MOV به‌صورت دائم به مدار متصل‌اند و عموماً فاصله هوایی سری به‌عنوان عنصر اصلی عملکرد ندارند. بدنه سیلیکونی عایق بیرونی و حفاظت محیطی ایجاد می‌کند. این محصول برای کاربردهای گوناگون توزیع و انتقال قابل طراحی است و در این مقاله محور اصلی بحث ماست. در سفارش محصول، وجود عبارت «سیلیکونی» کافی نیست؛ باید مشخص شود هسته MOV و آزمون‌های ساخت با چه استانداردی ارزیابی شده‌اند.

برقگیر با بدنه چینی

برقگیرهای چینی همچنان در بخش‌هایی از صنعت برق وجود دارند و در بعضی کاربردهای خاص یا پروژه‌های مبتنی بر طراحی قدیمی دیده می‌شوند. این پوشش می‌تواند ویژگی‌های مکانیکی و محیطی ویژه خود را داشته باشد، اما نسبت به بسیاری از طرح‌های پلیمری سنگین‌تر است و ریسک شکست بدنه شکننده باید در ارزیابی ایمنی و حمل در نظر گرفته شود. جایگزینی برقگیر چینی با سیلیکونی باید با بررسی پایه، اتصال، فاصله عایقی و سطح حفاظتی همراه باشد؛ تطبیق فقط بر اساس ارتفاع ظاهری کافی نیست.

برقگیرهای قدیمی سیلیکون کاربید و نوع فاصله‌دار

در تجهیزات قدیمی ممکن است برقگیرهای SiC با فواصل جرقه‌زن مشاهده شوند. رفتار آن‌ها با برقگیرهای مدرن ZnO بدون فاصله متفاوت است؛ بنابراین تطبیق و جایگزینی لازم است با مطالعه دقیق مشخصات انجام شود. برقگیرهای خط با فاصله خارجی موسوم به EGLA نیز یک خانواده کاربردی دیگرند و برای حفاظت مجموعه مقره در برابر صاعقه طبق استاندارد جداگانه طراحی می‌شوند. این نوع را نباید بی‌بررسی جایگزین برقگیر توزیع بدون فاصله روی ترانسفورماتور کرد.

مقایسه فناوری و جنس پوشش

جدول فنی 2 | برای مشاهده ستون‌های بیشتر در موبایل به طرفین بکشید
خانواده برقگیر ویژگی اصلی کاربرد قابل تصور نکته هنگام انتخاب
ZnO بدون فاصله، پوشش سیلیکونی MOV غیرخطی و بدنه پلیمری شبکه توزیع، پست‌ها و طرح‌های انتقال کنترل Uc، TOV، Up، انرژی و آزمون بدنه
ZnO بدون فاصله، پوشش چینی MOV غیرخطی و بدنه سرامیکی برخی پست‌ها و تجهیزات موجود بررسی وزن، استقامت مکانیکی و ایمنی شکست
SiC قدیمی فاصله‌دار فناوری قدیمی‌تر با فاصله جرقه‌زن تأسیسات قدیمی جایگزینی براساس مطالعه فنی، نه صرفاً اندازه
برقگیر خط با فاصله خارجی EGLA حفاظت ویژه زنجیره مقره در برابر صاعقه برخی خطوط انتقال و توزیع ارزیابی کاربرد طبق IEC 60099-8

مشخصات فنی روی پلاک و دیتاشیت برقگیر؛ معنی دقیق هر اصطلاح

بخش مهمی از اشتباه‌های خرید از اشتباه‌گرفتن پارامترهای برقگیر ناشی می‌شود. به‌خصوص در پیش‌فاکتورهای کوتاه که فقط «برقگیر ۲۴ کیلوولت، ۱۰ کیلوآمپر» نوشته شده است، پرسش‌های بسیاری بی‌پاسخ می‌ماند. برای سفارش حرفه‌ای از واژگان زیر استفاده کنید.

Ur — ولتاژ نامی برقگیر (Rated Voltage): یک مشخصه تعریف‌شده برای برقگیر و آزمون‌های مربوط است و لزوماً با ولتاژ نامی خط برابر نیست. Ur در کنار رفتار حرارتی و تحمل اضافه‌ولتاژ موقت ارزیابی می‌شود و نباید تنها معیار انتخاب باشد.

Uc یا MCOV — حداکثر ولتاژ کار دائم: بیشترین مقدار مؤثر ولتاژ فرکانس قدرت که طبق تعریف سازنده می‌تواند به‌طور پیوسته بین پایانه‌های برقگیر اعمال شود. این عدد را با تنش فاز به زمین در بدترین وضعیت بهره‌برداری مجاز مقایسه کنید و شرایط خاص مدار را نیز لحاظ کنید.

TOV — تحمل اضافه‌ولتاژ موقت: اضافه‌ولتاژهایی با فرکانس قدرت و مدت محدود ممکن است به‌دنبال خطای زمین، باربرداری یا رویدادهای خاص رخ دهند. منحنی «ولتاژ قابل تحمل در برابر زمان» یک مشخصه مهم است؛ انتخاب صرفاً براساس Uc بدون تحلیل TOV می‌تواند اشتباه باشد.

In — جریان تخلیه نامی: شاخص آزمون و طبقه‌بندی برقگیر است و در دیتاشیت معمولاً بر حسب کیلوآمپر بیان می‌شود. این عدد با جریان اتصال کوتاه مجاز تجهیز یا توان تحمل انرژی یکسان نیست. ۱۰ کیلوآمپر روی پلاک برقگیر به معنی تضمین دفع هر رویداد صاعقه با هر انرژی نیست.

Up یا ولتاژ باقیمانده (Residual Voltage): ولتاژی که حین عبور جریان ضربه مشخص روی برقگیر باقی می‌ماند. معمولاً چند مقدار در جریان‌ها و شکل موج‌های مختلف گزارش می‌شود؛ بنابراین عبارت «سطح حفاظتی» بدون ذکر شرایط آزمون، ناقص است. این مقدار باید با سطح تحمل ضربه‌ای عایق تجهیزات حفاظت‌شونده و حاشیه اطمینان مناسب هماهنگ شود.

قابلیت جذب انرژی و بار الکتریکی: علاوه بر شکل پالس، تعداد تکرار و انرژی تجمعی رویدادها مهم است. در ادبیات استانداردهای جدید، شاخص‌های توان انتقال بار و تحمل انرژی حرارتی در کنار معیارهای دیگر مطرح‌اند. عبارت بازاری «کلاس انرژی» بدون تعریف استاندارد یا گزارش آزمون قابل مقایسه قطعی نیست.

تحمل اتصال کوتاه و ایمنی شکست: اگر برقگیر معیوب شود، باید رفتار آن در شرایط جریان خطا و نوع تخلیه فشار یا شکست بررسی شود. مدارک آزمون و طراحی ایمن به‌خصوص در محیط‌های نزدیک به افراد و تجهیزات حیاتی اهمیت دارند. جریان اتصال کوتاه قابل تحمل برقگیر با In متفاوت است.

فاصله خزشی و طول عایقی: این دو با هم برابر نیستند؛ فاصله خزشی مسیر روی سطح عایق و فاصله هوایی مسیر مستقیم در هواست. هر دو در جانمایی و عملکرد تحت آلودگی نقش دارند و متناسب با محل نصب باید بررسی شوند.

جدول تفسیر دیتاشیت برای واحد خرید

جدول فنی 3 | برای مشاهده ستون‌های بیشتر در موبایل به طرفین بکشید
عبارت روی دیتاشیت نماد یا واحد معمول معنای کاربردی خطای رایج
ولتاژ نامی برقگیر Ur، کیلوولت مؤثر مشخصه نامی خود برقگیر برابر فرض‌کردن با ولتاژ خط
ولتاژ کار دائم Uc، کیلوولت مؤثر تحمل پیوسته در کار عادی نادیده‌گرفتن ولتاژ فاز به زمین
تحمل اضافه‌ولتاژ موقت TOV، منحنی ولتاژ–زمان بررسی شرایط خطای زمین انتخاب فقط بر اساس Ur
جریان تخلیه نامی In، کیلوآمپر پارامتر مرجع آزمون اشتباه با جریان اتصال کوتاه
ولتاژ باقیمانده Up/Ures، کیلوولت پیک کیفیت حفاظت در جریان ضربه مشخص مقایسه اعداد با شکل موج متفاوت
قابلیت تحمل انرژی/بار طبق روش آزمون استاندارد تاب‌آوری در تنش‌های ضربه‌ای اتکا به یک عدد تبلیغاتی مبهم
تحمل اتصال کوتاه کیلوآمپر و زمان/روش آزمون ایمنی خرابی احتمالی اشتباه‌گرفتن با In
فاصله خزشی میلی‌متر ارزیابی عایق بیرونی در آلودگی قضاوت از روی تعداد چترک‌ها
شرایط محیطی ارتفاع، دما، آلودگی سازگاری با محل نصب خرید یک مدل برای همه اقلیم‌ها

راهنمای گام‌به‌گام انتخاب برقگیر برای خطوط هوایی ۲۰ و ۳۳ کیلوولت

انتخاب برقگیر از جنس انتخاب یک «قطعه مشابه قبلی» نیست. هرچند در پروژه‌های جایگزینی، نام و کد مدل موجود کمک می‌کند، در شبکه‌ای که آرایش زمین، سطح تجهیزات یا شرایط بهره‌برداری تغییر کرده، همان مدل سابق لزوماً بهترین انتخاب نخواهد بود. یک مسیر عملی برای بررسی فنی را می‌توان در هفت گام خلاصه کرد.

گام اول: ولتاژ واقعی و آرایش زمین شبکه را ثبت کنید

مشخص کنید ولتاژ نامی شبکه ۲۰، ۳۰ یا ۳۳ کیلوولت است، بیشترین ولتاژ مورد انتظار چقدر خواهد بود، برقگیر بین فاز و زمین نصب می‌شود یا آرایش دیگری دارد و نقطه خنثی از چه طریقی زمین شده است. رفتار شبکه هنگام اتصال فاز به زمین، به‌ویژه در شبکه‌هایی با زمین‌کردن غیرمؤثر یا امپدانسی، می‌تواند تنش ولتاژی فازهای سالم را تغییر دهد. بدون این اطلاعات، انتخاب Uc ریسک خواهد داشت.

گام دوم: اضافه‌ولتاژ موقت و زمان پاک‌شدن خطا را تعیین کنید

از بهره‌بردار درباره حداکثر زمان ماندگاری خطای زمین، عملکرد حفاظت، وجود منابع تغذیه جایگزین و احتمال شرایط غیرعادی سؤال کنید. اطلاعات را با منحنی TOV برقگیر مقایسه کنید. برقگیری که در ولتاژ عادی مناسب به نظر می‌رسد ممکن است برای اضافه‌ولتاژ موقت طولانی‌مدت قابل قبول نباشد. در مقابل انتخاب بی‌دلیل Ur و Uc بالاتر ممکن است ولتاژ باقیمانده بیشتری ایجاد کند و حفاظت تجهیز را ضعیف‌تر کند.

گام سوم: سطح تحمل عایقی تجهیز حفاظت‌شونده را بشناسید

سطح تحمل ضربه صاعقه و در کاربردهای مربوط، سطوح تحمل اضافه‌ولتاژ دیگر را از مشخصات ترانسفورماتور، سرکابل، کلید یا تابلو استخراج کنید. انتخاب برقگیر باید بر اساس هماهنگی عایقی انجام شود. یک برقگیر خوب الزاماً برای هر تجهیزی بهترین گزینه نیست؛ باید ولتاژ باقیمانده آن در پالس موردنظر و اثر سیم‌های اتصال با سطح تحمل عایقی مجموعه مقایسه شود.

گام چهارم: جریان و انرژی موج را با اهمیت نقطه نصب بسنجید

شرایط وقوع صاعقه، موقعیت خط، تعداد رویدادهای قبلی، ارتباط کابل و خط هوایی، طول فیدر و اهمیت بار می‌تواند روی سطح تنش اثر بگذارد. In و قابلیت تحمل بار و انرژی باید متناسب با استاندارد و مطالعه پروژه مشخص شوند. استفاده از برقگیر با In بزرگ‌تر بدون بررسی بقیه مشخصات، تضمین حفاظت بهتر نیست.

گام پنجم: شرایط اقلیمی، فاصله خزشی و بدنه را کنترل کنید

اطلاعات آلودگی، ارتفاع از سطح دریا، تابش خورشید، دما، رطوبت، باد، یخ‌زدگی و احتمال خوردگی بست را در درخواست پیشنهاد بنویسید. در مناطق ساحلی یا صنعتی، فاصله خزشی و ویژگی ضدآلودگی باید با روش مورد تأیید بهره‌بردار بررسی شوند. در ارتفاع بالا، شرایط عایقی بیرونی و فواصل هوایی ممکن است به اصلاحات طراحی نیاز داشته باشند.

گام ششم: متعلقات نصب را هم بخرید، نه فقط بدنه برقگیر را

نوع براکت، پیچ اتصال به فاز، ترمینال زمین، وجود یا عدم وجود دیسکانکتور، کابل یا تسمه اتصال و امکان هم‌بندی با تجهیزات مجاور را مشخص کنید. اگر قطعات همراه کالا به نقشه پایه نمی‌خورند، هزینه اصلاح در محل و احتمال اجرای نامناسب بالا می‌رود. پیشنهاد قیمت شامل «هر واحد برقگیر با مجموعه کامل متعلقات طبق نقشه» معمولاً برای مقایسه شفاف‌تر است.

گام هفتم: مدارک و نمونه را پیش از خرید عمده ارزیابی کنید

برای سفارش پیمانکاری، تأیید کاتالوگ و برگه فنی پیشنهادشده، گزارش آزمون‌های مرتبط، عکس پلاک، نقشه ابعادی و مشخصات بسته‌بندی اهمیت دارد. اگر پروژه اجازه می‌دهد، ارزیابی نمونه و کنترل کیفیت ورودی قبل از خرید عمده کمک‌کننده است. خرید از تأمین‌کننده‌ای که بتواند ردیابی شماره ساخت و پشتیبانی فنی ارائه کند، در دوره بهره‌برداری مزیت عملی دارد.

مثال کاربردی: چرا دو فیدر ۲۰ کیلوولت ممکن است به برقگیر یکسان نیاز نداشته باشند؟

فرض کنید دو فیدر، هر دو در اسناد با ولتاژ نامی ۲۰ کیلوولت معرفی شده‌اند. فیدر اول در یک منطقه شهری با ترانسفورماتورهای هوایی و سامانه زمین مشخص بهره‌برداری می‌شود. فیدر دوم در محدوده‌ای دورافتاده با مسیر طولانی، شرایط زمین‌کردن متفاوت، سابقه صاعقه و زمان پاک‌شدن خطای زمین متفاوت قرار دارد. در ظاهر عنوان کالای موردنیاز برای هر دو «برقگیر ۲۰ کیلوولت سیلیکونی» است، اما به‌دلیل تفاوت تنش ولتاژ موقت و احتمال تنش انرژی، انتخاب فنی آن‌ها ممکن است یکسان نباشد.

در فیدر اول، مسئله غالب می‌تواند نزدیکی برقگیر به ترانسفورماتور و حفظ سطح حفاظتی مؤثر باشد. در فیدر دوم ممکن است تحلیل توان تحمل انرژی، TOV و ضرورت حفاظت در نقاط بیشتری از خط وزن بالاتری پیدا کند. نتیجه این مثال، پیشنهاد یک مدل مشخص نیست؛ هدف آن نشان دادن علت ضرورت دریافت اطلاعات سایت و مدارک فنی پیش از استعلام قیمت است.

برای شبکه ۳۳ کیلوولت نیز همین منطق برقرار است. می‌توان دو پیشنهاد با ظاهر، طول و تعداد چترک مشابه دریافت کرد، اما تا وقتی مقادیر Uc، Up، قابلیت TOV و انرژی آن‌ها مشخص نباشد، مقایسه صرف قیمت فاقد دقت مهندسی است.

محل صحیح نصب برقگیر سیلیکونی روی پایه و نزدیک ترانسفورماتور

کیفیت نصب بر عملکرد برقگیر تأثیر مستقیم دارد. در اصل، برقگیر باید تا حد امکان نزدیک به پایانه تجهیز حفاظت‌شونده و با مسیرهای اتصال کوتاه، مستقیم و با امپدانس ضربه‌ای کم جانمایی شود. مسیر اتصال به فاز و مسیر بازگشت به زمین، هر دو مهم‌اند. در جریان موج صاعقه، اندوکتانس سیم‌های بلند و حلقه‌دار می‌تواند ولتاژ اضافی ایجاد کند؛ به همین دلیل نصب برقگیر در فاصله زیاد از بوشینگ، حتی با مشخصات خوب، ممکن است حفاظت مؤثر را کاهش دهد.

سه‌فاز بودن شبکه معمولاً به معنی بررسی حفاظت هر سه فاز در نقطه موردنظر است. تعداد واحدها و چیدمان نهایی باید مطابق نقشه مصوب باشد. در پست هوایی ترانسفورماتور، نحوه هم‌بندی محفظه، سیستم زمین و تجهیزات مرتبط باید طبق طراحی بهره‌بردار اجرا شود. وجود هادی زمین ظاهراً مناسب، جای آزمون و تأیید پیوستگی و کیفیت اتصال را نمی‌گیرد.

در طراحی براکت، جهت قرارگیری برقگیر، فاصله الکتریکی از اجزای برقدار، عدم اعمال بار مکانیکی نامجاز به بدنه، مسیر خروج آب، مقاومت خوردگی و دسترسی برای بازدید باید دیده شوند. نوع نصب عمودی یا زاویه‌دار، فاصله مجاز تا کنسول و اتصال دیسکانکتور کاملاً تابع مدل و نقشه سازنده است. از نصب معکوس یا تغییر وضعیت اتصال براساس حدس یا تشابه ظاهری خودداری شود.

شکل شماتیک: حفاظت ترانسفورماتور هوایی با سه برقگیر

توضیح شکل: هر فاز در نزدیکی ترمینال فشار متوسط ترانسفورماتور به برقگیر اختصاصی متصل می‌شود. خروجی زمین برقگیرها به سامانه زمین و هم‌بندی مصوب وصل است. در شکل، کوتاه و مستقیم بودن مسیرهای اتصال برای نمایش مفهوم نشان داده شده است؛ ابعاد، فاصله‌ها و جزئیات ایمنی باید مطابق نقشه اجرایی همان پروژه تعیین شوند.

پنج اشتباه اجرایی پرتکرار

  1. طولانی و حلقه‌دار کردن سیم اتصال: برقگیر ممکن است روی پایه نصب شود ولی مسیر تا فاز یا زمین از چندین پیچ‌وخم عبور کند. این کار به سطح حفاظتی مؤثر آسیب می‌زند.

  2. اتصال زمین نامطمئن یا خوردگی در اتصالات: شل بودن پیچ، زنگ‌زدگی، استفاده از اتصال نامتناسب یا قطع مسیر هم‌بندی، عملکرد را تحت تأثیر قرار می‌دهد.

  3. انتخاب برقگیر فقط براساس تعداد پره: تعداد چترک یا ارتفاع ظاهری جایگزین Uc، Up، TOV و فاصله خزشی اعلام‌شده نیست.

  4. نادیده گرفتن وضعیت دیسکانکتور: دیسکانکتورِ عمل‌کرده یا اتصال زمین قطع‌شده نباید به‌عنوان برقگیر سالم تلقی شود. تشخیص و اقدام اصلاحی مطابق رویه بهره‌بردار ضروری است.

  5. نصب کالا بدون مدارک یا با پلاک نامشخص: برقگیر با مشخصات غیرقابل شناسایی، در تعمیرات بعدی و بررسی خرابی‌ها مشکل جدی ایجاد می‌کند.

اتصال زمین برقگیر؛ چرا مقاومت اهمی تنها معیار کافی نیست؟

زمین مناسب برای عملکرد حفاظت اضافه‌ولتاژ ضروری است، اما نباید تصور کرد یک عدد مقاومت ثابت برای همه پایه‌ها و همه پست‌ها کافی است. مقدار مجاز و آرایش زمین را مشخصات شرکت بهره‌بردار، مطالعات ایمنی، مقاومت ویژه خاک و نوع شبکه تعیین می‌کند. مقاومت اندازه‌گیری‌شده در فرکانس پایین فقط بخشی از رفتار سیستم است؛ هنگام عبور جریان ضربه‌ای، امپدانس مسیر، هندسه سیم، طول اتصال و هم‌بندی اهمیت زیادی پیدا می‌کنند.

برای مثال، ممکن است یک الکترود زمین مقاومت مناسبی در آزمون دوره‌ای نشان دهد، اما سیم اتصال برقگیر تا آن الکترود بلند، دارای حلقه یا دارای اتصالات خورده‌شده باشد. در این حالت سطح حفاظت مؤثر در پایانه ترانسفورماتور می‌تواند نامطلوب شود. همچنین اتصال زمین مستقل و بدون هماهنگی با هم‌بندی تجهیز ممکن است اختلاف پتانسیل خطرناک ایجاد کند. طراحی زمین باید هم نیاز حفاظت تجهیزات و هم ایمنی اشخاص را پوشش دهد.

در مرحله تحویل پروژه، سوابق کنترل پیوستگی، کیفیت اتصالات مکانیکی، مسیر هادی و نتایج آزمون‌های مقرر ثبت شوند. هرگونه تغییر در سیستم زمین تأسیسات برقدار فقط طبق نقشه، دستورکار ایمنی و توسط افراد صلاحیت‌دار انجام شود. در محتوای عمومی نمی‌توان یک سطح مقطع سیم یا یک مقاومت هدف را برای تمام نقاط شبکه ۲۰ و ۳۳ کیلوولت توصیه کرد.

انتخاب برقگیر برای اقلیم‌های مختلف ایران

ایران از مناطق ساحلی مرطوب و دارای آلودگی نمکی تا مناطق خشک، صنعتی، کوهستانی و پرگردوغبار را در بر می‌گیرد. یک مدل برقگیر ممکن است در یک اقلیم عملکرد مناسبی داشته باشد و در اقلیم دیگر به طراحی خاص سطح عایقی یا نگهداری متفاوتی نیاز پیدا کند. پیشنهاد فنی باید با اطلاعات اقلیمی محل اجرای پروژه همراه باشد.

جدول فنی 4 | برای مشاهده ستون‌های بیشتر در موبایل به طرفین بکشید
وضعیت محل اجرا عامل خطر یا تنش رایج نکته مهم انتخاب برقگیر سیلیکونی موضوع بازرسی دوره‌ای
ساحلی و شرجی نمک، رطوبت و خوردگی طراحی چترک، فاصله خزشی، کیفیت بست و آب‌بندی رسوب، خوردگی ترمینال و آثار تخلیه سطحی
صنعتی و آلوده ذرات رسانا، دود و آلودگی مرکب تناسب پوشش و سطح عایقی با درجه آلودگی تغییر رنگ غیرعادی و مسیرهای ردیابی
خشک و کویری گردوغبار و رطوبت فصلی بررسی شرایط آلودگی و چرخه ترشدن سطح انباشت ذرات و آسیب مکانیکی
کوهستانی و مرتفع ارتفاع، یخ‌زدگی، اختلاف دما بررسی اصلاحات طراحی عایقی و محدوده دما ترک، آسیب بست و مشکلات ناشی از یخ
مناطق پرتکرار صاعقه تنش ضربه‌ای و تکرار رویداد توجه به انرژی، سطح حفاظتی و جانمایی سوابق عملکرد، اتصال زمین و وضعیت بدنه

در محیط آلوده، استفاده از بدنه سیلیکونی مزیت بالقوه دارد، اما از مراجعه به مشخصات محصول و بررسی عملکرد در شرایط واقعی بی‌نیاز نمی‌کند. پاک‌سازی سطح یا هر اقدام نگهداری باید طبق دستورالعمل مجاز بهره‌بردار انجام شود؛ کار روی تجهیز برقدار بدون روش مصوب خطرناک است.

بازرسی، بهره‌برداری و تشخیص علائم خرابی برقگیر توزیع

بازرسی ظاهری می‌تواند برخی نواقص را آشکار کند، اما سالم‌بودن ظاهر برقگیر به‌تنهایی به معنی سالم‌بودن هسته MOV نیست. در بازدیدهای برنامه‌ریزی‌شده، وضعیت چترک‌ها، ترک یا بریدگی، تغییر شکل، نشانه‌های سوختگی یا تخلیه سطحی، اتصال پایانه‌ها، خوردگی براکت و نشانه‌های عمل‌کرد دیسکانکتور بررسی می‌شود. ثبت عکس و محل دقیق تجهیزات، تحلیل سابقه خرابی را آسان‌تر می‌کند.

در شبکه‌ای که یک برقگیر چند بار در دوره کوتاه دچار عیب می‌شود، تعویض پی‌درپی بدون ریشه‌یابی کافی نیست. باید بررسی شود آیا Uc و TOV انتخاب‌شده مناسب‌اند، زمین و هم‌بندی سالم‌اند، اضافه‌ولتاژهای ویژه یا شرایط کلیدزنی وجود دارد، یا کیفیت تولید و آب‌بندی محصول مسئله‌ساز شده است. همچنین وجود رعدوبرق مکرر و تنش انرژی خارج از ظرفیت مورد انتظار می‌تواند در خرابی دخیل باشد.

آزمایش‌های تشخیصی مانند پایش جریان نشتی، مؤلفه مقاومتی، تصویربرداری حرارتی یا روش‌های دیگر فقط در صورت مناسب‌بودن روش برای آن مدل و وجود دستورالعمل فنی معتبر انجام شوند. اعمال دلخواه ولتاژ آزمون یا استفاده مستقیم از مِگِر بر روی برقگیر بدون تأیید سازنده می‌تواند نتایج بی‌معنی یا آسیب ایجاد کند. برقگیر معیوب باید مطابق دستورکار قطع، ایمن‌سازی و جایگزینی بهره‌بردار رسیدگی شود.

چک‌لیست تحویل و بازدید برقگیر پس از نصب

جدول فنی 5 | برای مشاهده ستون‌های بیشتر در موبایل به طرفین بکشید
کنترل موردنیاز هدف وضعیت ثبت‌شدنی در صورت‌جلسه
تطبیق پلاک با سفارش و نقشه جلوگیری از نصب مدل اشتباه شماره مدل، Ur، Uc و شماره سریال
کنترل چترک و بدنه کشف آسیب حمل یا نصب سالم / دارای آسیب و شرح
کنترل نوع براکت و آرایش انطباق مکانیکی و فاصله‌های مجاز مطابق نقشه / نیازمند اصلاح
کنترل اتصالات فاز و زمین کاهش اتصال معیوب و امپدانس ناخواسته مطابق دستورالعمل نصب
بررسی دیسکانکتور صحت نوع و آرایش قطعات نصب‌شده مطابق مدل / فاقد آن طبق سفارش
کنترل هم‌بندی و مدارک زمین حفاظت مؤثر و ایمنی شماره گزارش آزمون و تأیید
ثبت تصویر و اطلاعات تجهیز امکان ردیابی در تعمیرات کد پایه، فیدر، تاریخ نصب

راهنمای خرید برقگیر سیلیکونی برای پیمانکاران و واحدهای تدارکات

برای استعلام حرفه‌ای، عبارت «۱۰۰ عدد برقگیر سیلیکونی ۲۰ کیلوولت» کافی نیست. حتی دو تأمین‌کننده با ارائه کالاهایی که ظاهراً یکسان‌اند ممکن است پیشنهادهای متفاوتی از نظر سطح حفاظتی، مدارک آزمون، متعلقات نصب و گارانتی داشته باشند. در متن درخواست پیشنهاد یا RFQ ابتدا مشخصات فنی الزام‌آور را از موارد قابل مذاکره جدا کنید تا پیشنهادها به‌صورت عادلانه و شفاف مقایسه شوند.

از فروشنده بخواهید مشخصات کارخانه تولیدکننده و مدل دقیق، سال یا سری تولید، کاتالوگ، نقشه ابعادی، گزارش‌های آزمون نوعی مرتبط با مدل، آزمون‌های روتین و مدارک کنترل کیفیت را ارائه کند. اگر نیاز به تأییدیه خاص شرکت توزیع یا کارفرما وجود دارد، مرجع و دامنه اعتبار آن باید با مدارک قابل راستی‌آزمایی مشخص شود. عبارت کلی «دارای استاندارد IEC» بدون ذکر شماره استاندارد، گزارش آزمون و ارتباط آن با مدل کالا کافی نیست.

عوامل مؤثر بر قیمت برقگیر ۲۰ و ۳۳ کیلوولت

قیمت نهایی ممکن است با رده ولتاژ و ولتاژ نامی خود برقگیر، نوع طراحی و بدنه، قابلیت تحمل انرژی، جریان تخلیه نامی، سطح حفاظتی، کیفیت MOV، آزمون‌ها، نوع اتصالات، دیسکانکتور، براکت، تعداد سفارش، خدمات پس از فروش و شرایط تحویل تغییر کند. این عوامل به معنی گران‌تر بودن همیشگی یک گروه نسبت به گروه دیگر نیستند؛ قیمت باید همراه مشخصات فنی مقایسه شود.

در سفارش‌های پروژه‌ای، هزینه حمل، خسارت ناشی از شکست یا آسیب در بارگیری، بسته‌بندی مناسب، قابلیت تأمین قطعات یکسان در نوبت‌های بعدی و زمان تحویل نیز اهمیت دارند. یک برقگیر ارزان‌تر که متعلقات آن جداگانه محاسبه می‌شود یا مدارک فنی کافی ندارد، ممکن است در مجموع هزینه بیشتری بر پروژه تحمیل کند. برای مقایسه، قیمت هر واحد نصب‌پذیر با مشخصات یکسان و اقلام همراه مشخص مبنای مناسب‌تری است.

متن پیشنهادی برای استعلام قیمت برقگیر توزیع

تأمین برقگیر اکسید روی بدون فاصله، با پوشش سیلیکونی، مناسب نصب بیرونی در شبکه هوایی [۲۰ یا ۳۰/۳۳] کیلوولت، مطابق مشخصات فنی پیوست و استاندارد قابل اعمال IEC 60099-4؛ با اعلام Ur، Uc، منحنی TOV، ولتاژ باقیمانده در شرایط آزمون مشخص، In، قابلیت تحمل انرژی و بار، تحمل اتصال کوتاه، فاصله خزشی، رده آلودگی، ابعاد و نقشه نصب، نوع پایه و دیسکانکتور در صورت نیاز. پیشنهاد باید شامل مدل دقیق، مدارک آزمون قابل تطبیق، اقلام همراه، تعداد، قیمت واحد، زمان تحویل و ضمانت باشد.

در این متن، مقادیر داخل کروشه و مشخصات پروژه باید توسط واحد فنی تکمیل شوند. درج شماره استاندارد به معنی تأیید خودکار کالا نیست و برای قضاوت باید دامنه آزمون و گواهی با کالای تحویلی سازگار باشد.

برقگیرهای شبکه‌های قدرت و پست‌های ۶۳، ۱۳۲، ۲۳۰ و ۴۰۰ کیلوولت ایران

اگرچه تمرکز اصلی این راهنما بر خطوط هوایی ۲۰ و ۳۳ کیلوولت است، برقگیرهای فشارقوی و فوق‌توزیع نیز در حفاظت ترانسفورماتورهای قدرت، سرکابل‌های پست، شین‌ها، تجهیزات GIS و AIS و نقاط ورود خطوط انتقال نقش اساسی دارند. در این رده‌ها انرژی اضافه‌ولتاژ، طول مسیر انتشار موج، اثر کلیدزنی، سطح عایقی تجهیزات بسیار گران‌قیمت و محدودیت‌های فضایی پست اهمیت بیشتری پیدا می‌کند. انتخاب برقگیر باید بخشی از مطالعه هماهنگی عایقی پست باشد، نه تصمیمی صرفاً مبتنی بر پلاک تجهیز موجود.

در پست‌های ۶۳ و ۱۳۲ کیلوولت، به‌خصوص در نقاط اتصال خط و ترانسفورماتور، بررسی اضافه‌ولتاژهای ناشی از صاعقه و محل نصب برقگیر مهم است. در پست‌های ۲۳۰ و ۴۰۰ کیلوولت، علاوه بر صاعقه، رویدادهای کلیدزنی، پارامترهای خطوط بلند، آرایش شین‌بندی و شرایط بهره‌برداری ویژه می‌توانند بر انتخاب سطح حفاظتی و قابلیت انرژی اثر جدی داشته باشند. به همین دلیل انتخاب برقگیر یک پست ۴۰۰ کیلوولت با بزرگ‌کردن ابعاد مدل ۶۳ کیلوولت و ضرب عدد ولتاژ به دست نمی‌آید.

برقگیرهای ۶۳ کیلوولت؛ مرز کاربردهای فوق‌توزیع

در پست‌های ۶۳ کیلوولت، حفاظت بوشینگ ترانسفورماتور، انتهای خط و محل اتصال کابل به تجهیزات پست از کاربردهای متداول برقگیر است. پیشنهاد فنی باید علاوه بر Ur و Uc، شرایط زمین شبکه، ولتاژهای موقت ناشی از خطا، سطح تحمل عایقی تجهیزات، سطح حفاظتی در موج صاعقه و قابلیت تحمل بار الکتریکی را پوشش دهد. در بعضی آرایش‌ها، برقگیر نزدیک به ترانسفورماتور نصب می‌شود و در بعضی نقاط دیگر پست ممکن است برقگیر تکمیلی لازم باشد؛ محل دقیق از مطالعه تعیین می‌شود.

در بازسازی پست‌های قدیمی، جایگزینی برقگیر موجود با نمونه پلیمری ممکن است مزایای مکانیکی یا نگهداری داشته باشد، اما پیش از سفارش باید انطباق با پایه نصب، فواصل هوایی، ابعاد فونداسیون، محل اتصال زمین و مشخصات عایقی کنترل شود. برقگیر جدید نباید صرفاً به دلیل برابر بودن Ur با مدل قبلی تأیید گردد.

برقگیرهای ۱۳۲ کیلوولت؛ حفاظت ورودی خط و تجهیزات پست

در شبکه ۱۳۲ کیلوولت، جانمایی برقگیر نسبت به ترانسفورماتور قدرت، سرکابل و تجهیزی که باید حفاظت شود اهمیت بالایی دارد. موج واردشده از خط ممکن است در نقاط تغییر امپدانس و محل اتصال کابل رفتار متفاوتی داشته باشد. برای پروژه‌های مهم، شبیه‌سازی اضافه‌ولتاژهای گذرا و تحلیل هماهنگی عایقی می‌تواند فاصله قابل قبول برقگیر از تجهیز و ضرورت برقگیرهای اضافی را روشن کند.

در خرید برقگیر ۱۳۲ کیلوولت، طراحی پایه و استقامت مکانیکی، فاصله خزشی محیط بیرونی، کیفیت آب‌بندی، سطح تخلیه جزئی در شرایط مرتبط، مدارک آزمون نوعی و الزامات مانیتورینگ باید دقیق بررسی شود. در مناطق دارای آلودگی یا خطر زلزله، مزیت احتمالی بدنه پلیمری باید در کنار استحکام و عملکرد بلندمدت مدل موردنظر ارزیابی شود. پروژه ممکن است به برقگیر سیلیکونی، چینی یا طرح اختصاصی سازنده نیاز داشته باشد؛ جنس پوشش تنها یکی از پارامترهاست.

برقگیرهای ۲۳۰ کیلوولت؛ اهمیت اضافه‌ولتاژ کلیدزنی و انرژی

در رده ۲۳۰ کیلوولت، انتخاب برقگیر با توجه به شرایط بهره‌برداری خطوط و پست و فرایند کلیدزنی اهمیت بیشتری پیدا می‌کند. در کنار موج صاعقه، اضافه‌ولتاژهای جبهه کند ناشی از قطع و وصل، برق‌دارکردن خط و برخی رخدادهای گذرا باید در مطالعه منظور شوند. سطح حفاظتی ضربه صاعقه و سطح حفاظتی مربوط به ضربه کلیدزنی، پارامترهای یکسانی نیستند و نمی‌توان یکی را جانشین دیگری کرد.

در مدارک خرید باید مشخص شود برقگیر برای چه نقطه‌ای استفاده می‌شود: پایانه ترانسفورماتور قدرت، ورودی خط، سرکابل، تجهیز شنت یا کاربرد ویژه دیگر. شدت تنش انرژی بسته به کاربرد تغییر می‌کند. همچنین حلقه‌های کنترل میدان و کرونا، ارتفاع نصب، فواصل عایقی و متعلقات پایش باید مطابق طراحی تأییدشده سازنده و شرایط پست باشند. وجود حلقه کرونا در همه مدل‌ها یکسان یا الزامی نیست.

برقگیرهای ۴۰۰ کیلوولت؛ پروژه‌ای مبتنی بر هماهنگی عایقی کامل

برای پست‌ها و خطوط ۴۰۰ کیلوولت، برقگیر از اجزای مهم راهبرد کنترل اضافه‌ولتاژ است، اما حفاظت موفق نتیجه هماهنگی مجموعه عایق‌بندی، کلیدزنی، آرایش پست، مشخصات خطوط و برقگیر خواهد بود. مطالعات دقیق‌تر اضافه‌ولتاژهای سریع و کند، تنش انرژی، اثر فاصله تجهیز تا برقگیر و شرایط محیطی ضروری است. ممکن است برای تجهیزات مختلف یک پست، برقگیرهایی با ویژگی یا محل نصب متفاوت انتخاب شوند.

در سفارش این رده، علاوه بر IEC 60099-4 و راهنمای انتخاب IEC 60099-5، باید مطالعه هماهنگی عایقی بر پایه IEC 60071 و مشخصات فنی مصوب کارفرما بررسی شود. کنترل ابعاد حمل، نحوه جابه‌جایی، اجزای مونتاژی، اتصالات زمین، دستورالعمل ایمنی، نیازهای نگهداری و تجهیزات پایش نیز باید در اسناد مناقصه دیده شود. برای ۴۰۰ کیلوولت هیچ مقدار عمومی Ur، Uc، In یا فاصله خزشی را بدون مشخصات همان پست توصیه نمی‌کنیم.

جدول تصمیم‌گیری برای خرید برقگیر پست‌های انتقال

جدول فنی 7 | برای مشاهده ستون‌های بیشتر در موبایل به طرفین بکشید
رده شبکه ایران محل‌های کاربرد شاخص اولویت مهندسی در مطالعه نکته مهم خرید و نصب
۶۳ کیلوولت ترانسفورماتور، ورودی خط، سرکابل TOV، سطح حفاظتی و جانمایی تطبیق ابعادی و اتصال زمین با پست
۱۳۲ کیلوولت ورودی خط، ترانس قدرت، GIS/AIS موج صاعقه، محل نصب، هماهنگی عایقی مدارک آزمون و شرایط اقلیمی
۲۳۰ کیلوولت ترانس قدرت، خط، تجهیزات ویژه صاعقه، کلیدزنی، انرژی و تحمل حرارتی کنترل طراحی میدان و تجهیزات جانبی
۴۰۰ کیلوولت ترانسفورماتور، شین، خطوط و نقاط حساس مطالعه جامع گذرا و هماهنگی عایقی تأیید طراحی اختصاصی، مونتاژ و مانیتورینگ

توجه: این جدول فقط اولویت‌های مطالعه را نشان می‌دهد؛ هر چهار رده به بررسی کامل تمام تنش‌های مرتبط، استانداردهای قابل اعمال و الزامات ایمنی نیاز دارند.

برقگیر پست AIS و GIS چه تفاوتی در انتخاب دارد؟

در پست‌های AIS که عایق اصلی بخش بیرونی آن‌ها هواست، فواصل فیزیکی، آلودگی محیط، ارتفاع، آرایش شین و محل نصب برقگیر در محوطه اهمیت زیادی دارند. در پست‌های GIS، فضای داخلی محصور، محل اتصال کابل، ترانسفورماتور و گذرگاه‌ها، همچنین اضافه‌ولتاژهای بسیار سریع در بعضی کلیدزنی‌ها باید در مطالعه هماهنگی عایقی بررسی شوند. نوع برقگیر مناسب GIS ممکن است از نظر بسته‌بندی و محل نصب با برقگیر بیرونی تفاوت داشته باشد.

به همین دلیل سفارش «برقگیر ۲۳۰ کیلوولت پست» بدون ذکر GIS یا AIS، نقطه نصب و مشخصات یک‌خطی ناقص است. فروشنده باید درک دقیقی از کاربرد داشته باشد؛ برای مثال برقگیر محوطه‌ای با پوسته سیلیکونی لزوماً جایگزین مستقیم برقگیر گازی یا طرح اختصاصی داخل GIS نیست. توصیه می‌شود اسناد مربوط به سازنده اصلی تجهیزات GIS و هماهنگی عایقی پروژه نیز مبنای خرید قرار گیرد.

شمارنده صاعقه و پایش جریان نشتی در پست‌های قدرت

در برخی پست‌های فشارقوی، شمارنده عملکرد برقگیر یا تجهیز پایش جریان نشتی نصب می‌شود تا اطلاعاتی درباره عملکرد و وضعیت تجهیز فراهم کند. شمارنده تعداد رویدادهایی را که در شرایط حساسیت دستگاه ثبت شده نشان می‌دهد، نه لزوماً تعداد دقیق برخوردهای مستقیم صاعقه. در پایش پیشرفته، روند مؤلفه مقاومتی جریان نشتی ممکن است برای تحلیل سلامت MOV مفید باشد، مشروط به اینکه روش اندازه‌گیری، اثر ولتاژ، دما و هارمونیک‌ها کنترل شود.

در مرحله خرید برقگیر پست، وجود یا عدم وجود شمارنده، مانیتور، کابل ارتباطی، منبع تغذیه و سازگاری با سیستم پایش باید مشخص شود. تجهیزات پایش نمی‌توانند جایگزین حفاظت مناسب یا بازدیدهای فنی شوند. اتصال و محل قرارگیری آن‌ها در مسیر زمین نیز باید مطابق طرح سازنده و ایمنی سایت باشد و نباید مسیر تخلیه اضافه‌ولتاژ را مختل کند.

نکات اجرایی ویژه خرید و نصب برقگیر ۶۳ تا ۴۰۰ کیلوولت

نقشه پایه، ارتفاع و جهت نصب، فاصله خزشی، فواصل هوایی، طراحی حلقه‌های کنترل میدان در مدل‌های دارای آن، گشتاور پیچ‌ها، شرایط حمل عمودی یا افقی، محدودیت بار مکانیکی، هم‌بندی زمین و الزامات نصب و تست همگی باید از اسناد تأییدشده سازنده استخراج شوند. برای برقگیرهای چندبخشی لازم است ترتیب مونتاژ قطعات و شماره سریال‌ها قابل ردیابی باشد. تغییر خودسرانه قطعه یا حلقه کنترل میدان ممکن است توزیع ولتاژ را تغییر دهد.

در زمان راه‌اندازی، مدارک کنترل ظاهری، مشخصات پلاک، تطبیق نقشه و گزارش آزمون‌های قابل انجام در محل باید ثبت شوند. هر نوع آزمون ولتاژ بالا، سنجش جریان نشتی یا ارزیابی خاص باید فقط مطابق روش مصوب سازنده و طرح تست پست اجرا شود. کار بر روی تجهیزات ۶۳ تا ۴۰۰ کیلوولت مستلزم برنامه قطع و ایمن‌سازی، مجوز کار، هماهنگی مرکز کنترل و تیم دارای صلاحیت است؛ این مقاله دستورالعمل عملیات میدانی نیست.

استانداردهای مهم برقگیر؛ کدام مرجع برای کدام تصمیم؟

IEC 60099-4:2014 استاندارد اصلی مربوط به برقگیرهای اکسید فلزی بدون فاصله برای شبکه‌های جریان متناوب بالاتر از یک کیلوولت است. موضوعاتی مانند الزامات و آزمون‌های برقگیر، از جمله طرح‌های دارای پوشش پلیمری، در دامنه آن قرار دارد. هنگام مقایسه مدارک، به ویرایش مورد درخواست قرارداد و تطبیق مدل آزمون‌شده با کالای تحویلی توجه شود.

IEC 60099-5:2018 راهنمای انتخاب و کاربرد برقگیر است و برای بررسی پارامترهایی مانند ولتاژ کار دائم، اضافه‌ولتاژ موقت، ولتاژ باقیمانده، هماهنگی عایقی، محل نصب و مدیریت دارایی اهمیت دارد. این مرجع برای طراحان شبکه و تهیه‌کنندگان مشخصات فنی مکمل ارزشمندی است؛ خودش جایگزین استاندارد آزمون محصول یا ضوابط اختصاصی کارفرما نیست.

IEC 60071-2:2023 راهنمای کاربرد هماهنگی عایقی در سیستم‌های فشارقوی است و برای انتخاب سطوح تحمل عایقی تجهیزات و تحلیل اضافه‌ولتاژها در پست‌ها و خطوط اهمیت دارد. IEC 60099-8:2017 نیز به برقگیرهای اکسید فلزی خط دارای فاصله خارجی سری یا EGLA مربوط است که کاربرد مشخصی برای حفاظت رشته مقره خطوط در برابر صاعقه دارند. در موارد مرتبط با آلودگی، اسناد طراحی عایق بیرونی و الزامات کارفرما نیز باید دیده شوند.

جدول مرجع استانداردها

جدول فنی 8 | برای مشاهده ستون‌های بیشتر در موبایل به طرفین بکشید
استاندارد موضوع کاربرد در این راهنما
IEC 60099-4:2014 الزامات و آزمون برقگیر MOV بدون فاصله AC بررسی اصالت فنی و گزارش آزمون محصول
IEC 60099-5:2018 انتخاب و کاربرد برقگیر تعیین Ur، Uc، TOV، حفاظت و جانمایی
IEC 60071-2:2023 هماهنگی عایقی مطالعه سطح حفاظت پست و تجهیزات قدرت
IEC 60099-8:2017 برقگیر خط با فاصله خارجی EGLA تشخیص کاربرد ویژه حفاظت زنجیره مقره

پرسش‌های متداول درباره برقگیر ۲۰، ۳۳ و فشارقوی

آیا برقگیر سیلیکونی همان برقگیر اکسید روی است؟

نه دقیقاً. «سیلیکونی» جنس پوشش بیرونی را معرفی می‌کند و «اکسید روی» به فناوری المان‌های غیرخطی داخلی اشاره دارد. یک برقگیر رایج امروزی می‌تواند هم MOV از جنس اکسید روی و هم پوشش سیلیکونی داشته باشد. هنگام خرید هر دو مشخصه و نوع بدون فاصله یا فاصله‌دار بودن را به‌وضوح تعیین کنید.

برقگیر ۲۰ کیلوولت باید Ur برابر با ۲۰ کیلوولت داشته باشد؟

الزاماً خیر. ۲۰ کیلوولت معمولاً ولتاژ نامی شبکه است، ولی Ur مشخصه خود برقگیر محسوب می‌شود. انتخاب واقعی باید براساس بیشترین ولتاژ فاز به زمین، نوع زمین‌کردن، TOV و سطح حفاظتی انجام شود. استفاده از عدد مشابه روی نام کالا بدون مطالعه ممکن است موجب انتخاب اشتباه شود.

برای شبکه ۳۳ کیلوولت، برقگیر ۳۶ کیلوولت همیشه مناسب است؟

خیر. عبارت ۳۶ کیلوولت ممکن است به کلاس بالاترین ولتاژ تجهیزات اشاره کند و معادل Ur یا Uc مناسب برای همه فیدرهای ۳۳ کیلوولت نیست. برای انتخاب، باید مشخصات واقعی برقگیر و شرایط شبکه بررسی شوند.

برقگیر سیلیکونی بهتر است یا چینی؟

بدنه سیلیکونی در بسیاری از پروژه‌های جدید به دلیل وزن، ویژگی سطحی و کاربرد در اقلیم‌های متنوع جذاب است، اما انتخاب نهایی باید کیفیت ساخت، آزمون‌ها، شرایط محیطی، سازه نصب و هزینه چرخه عمر را در نظر بگیرد. برقگیر چینی با طراحی و آزمون معتبر نیز ممکن است در کاربرد مشخصی قابل قبول باشد.

برقگیر ۱۰ کیلوآمپر یعنی تحمل جریان اتصال کوتاه ۱۰ کیلوآمپر؟

خیر. عدد ۱۰ کیلوآمپر اگر به‌عنوان In درج شده باشد، مربوط به جریان تخلیه نامی با شکل موج آزمون مربوط است. جریان اتصال کوتاه و رفتار برقگیر هنگام خرابی مشخصه جداگانه‌ای است و باید جداگانه بررسی شود.

برقگیر روی پایه ترانسفورماتور باید چند عدد باشد؟

در آرایش رایج حفاظت سه فاز ورودی فشار متوسط ترانسفورماتور، معمولاً سه واحد بررسی می‌شود، ولی تعداد و محل نهایی باید مطابق نقشه مصوب باشد. حفاظت سمت‌های دیگر ترانس یا تجهیزات خاص ممکن است به مطالعه جداگانه نیاز داشته باشد.

آیا زمین با مقاومت کم، نصب برقگیر در هر فاصله‌ای از ترانس را مجاز می‌کند؟

خیر. علاوه بر زمین، طول و شکل هادی‌های اتصال در اثر اندوکتانس روی ولتاژ مؤثر دیده‌شده توسط تجهیز اثر می‌گذارند. بنابراین برقگیر باید تا حد امکان نزدیک به تجهیز و مطابق نقشه و قواعد هماهنگی عایقی نصب شود.

دیسکانکتور برقگیر چه زمانی عمل می‌کند؟

بسته به طراحی، در شرایط خرابی داخلی و عبور جریان خطای مورد نظر می‌تواند مسیر زمین برقگیر معیوب را جدا کند. این قطعه برای قطع عادی بار یا تضمین بی‌برقی تجهیز نیست. عملکرد یا جداشدگی آن باید از طریق تیم بهره‌برداری بررسی شود.

قیمت برقگیر سیلیکونی ۲۰ یا ۳۳ کیلوولت به چه چیزهایی وابسته است؟

به مدل و سازنده، Ur و Uc، جریان تخلیه، سطح حفاظتی، قابلیت تحمل انرژی، فاصله خزشی، کیفیت پوشش، آزمون‌ها، متعلقات نصب، تعداد سفارش و شرایط تحویل بستگی دارد. بدون مشخصات یکسان، مقایسه دو عدد قیمت نتیجه مطمئنی نمی‌دهد.

آیا می‌توان برقگیر چینی قدیمی را مستقیماً با نمونه سیلیکونی تعویض کرد؟

نه بدون بررسی. ممکن است ابعاد نصب، سطح حفاظتی، Uc، TOV، شرایط زمین و الزامات مکانیکی متفاوت باشند. جایگزینی باید با بررسی مدارک تجهیز قدیمی و مدل پیشنهادی جدید و تأیید فنی انجام شود.

برای برقگیر پست ۱۳۲ یا ۲۳۰ کیلوولت چه مدارکی هنگام خرید ضروری است؟

حداقل مشخصات مصوب پروژه، دیتاشیت مدل، نمودارهای حفاظتی و TOV، مدارک آزمون قابل تطبیق، نقشه پایه و اتصالات، دستورالعمل حمل و نصب، جزئیات مانیتورینگ در صورت نیاز و تأیید مطالعه هماهنگی عایقی را مطالبه کنید. سطح مدارک بسته به الزامات کارفرما ممکن است گسترده‌تر باشد.

آیا نصب برقگیر کاملاً جلوی سوختن ترانسفورماتور را می‌گیرد؟

خیر. برقگیر یکی از لایه‌های حفاظت است و در شرایط طراحی‌شده خطر آسیب را کاهش می‌دهد، ولی در برابر همه خرابی‌های داخلی، اضافه‌بار، اتصال کوتاه، نقص عایقی یا همه حالات صاعقه تضمین مطلق ایجاد نمی‌کند. حفاظت موفق به هماهنگی تجهیزات، رله‌ها، زمین، نصب و نگهداری مناسب نیاز دارد.

جمع‌بندی؛ چگونه برقگیر مناسب پروژه را انتخاب کنیم؟

برای شبکه‌های هوایی ۲۰ و ۳۰/۳۳ کیلوولت ایران، برقگیر اکسید روی با پوشش سیلیکونی انتخابی رایج و قابل بررسی است؛ به‌ویژه وقتی وزن، شرایط آب‌وهوایی، سهولت نصب و کیفیت عایق بیرونی اهمیت دارند. بااین‌حال «سیلیکونی بودن» نباید جایگزین بررسی فنی شود. نقطه آغاز درست، شناخت سیستم زمین و سطح ولتاژ واقعی و نقطه پایان، تطبیق Uc، Ur، TOV، سطح حفاظتی، توان تحمل انرژی، فاصله خزشی، تحمل اتصال کوتاه و کیفیت نصب با مشخصات پروژه است.

در خرید پروژه‌ای، درخواست دیتاشیت کامل، گزارش آزمون، مدل قابل ردیابی، نقشه نصب و قیمتِ دارای اقلام همراه از بروز اختلاف بین کارفرما و پیمانکار جلوگیری می‌کند. در پست‌های ۶۳، ۱۳۲، ۲۳۰ و ۴۰۰ کیلوولت نیز تصمیم فنی باید بر پایه مطالعه هماهنگی عایقی، شرایط کلیدزنی و آرایش دقیق پست باشد. اگر برای خرید برقگیر پروژه خود اقدام می‌کنید، اطلاعات شبکه، محل نصب، نوع زمین‌کردن، مشخصات تجهیز حفاظت‌شونده و تعداد موردنیاز را برای استعلام فنی آماده کنید.

اطلاعات تماس

تهران-میدان بسیج مستضعفین- خیابان غلامی - مجتمع اداری تجاری الماس ری - واحد 137

09352555118 09352555116

info@barghbazar.com

تلـــگــــرام
اینستــــاگـــرام
واتســــاپ
ایتــــــا

لینک های مفید

  • درباره ما
  • تماس با ما
  • فروشگاه
  • ثبت نام / ورود

دسته بندی محصولات

  • سیم و کابل
  • کلید و پریز
  • کلید مینیاتوری
  • کلید اتوماتیک
  • خازن سه فاز فشار ضعیف
  • کنتاکتور و بیمتال
  • ضمانت ترب
  • فروشگاه
  • مقالات
  • خبرنامه
  • همکاری در تامین
  • تماس با ما
  • درباره ما
برق بازار
0

در حال بارگذاری سبد خرید....

دسته‌بندی محصولات
  • لوازم الکتریکی
  • آیفون تصویری و درب بازکن
  • تابلوهای برق
  • تجهیزات اندازه گیری
  • تجهیزات برق صنعتی
  • خازن صنعتی
  • تجهیزات روشنایی
  • سیم و کابل
  • شبکه های انتقال و توزیع برق
  • کلید و پریز
  • کنتاکتور و بیمتال
  • لوازم خانگی
  • موتور ها و ژنراتور
لوازم الکتریکی
  • تجهیزات جانبی برق ساختمان
  • دوشاخه و تبدیل برق
  • سرپیچ و متعلقات
  • محافظ ولتاژ و رابط برق
تجهیزات جانبی برق ساختمان
    دوشاخه و تبدیل برق
      سرپیچ و متعلقات
        محافظ ولتاژ و رابط برق
          آیفون تصویری و درب بازکن
          • ارتباط داخلی
          • پنل تصویری
          • پنل صوتی و گوشی
          • چشمی دیجیتال
          • لوازم جانبی
          • مانیتور
          ارتباط داخلی
            پنل تصویری
              پنل صوتی و گوشی
                چشمی دیجیتال
                  لوازم جانبی
                    مانیتور
                      تابلوهای برق
                      • بدنه تابلو برق
                      • تابلو چنج اور
                      • تابلو فشار ضعیف
                      • تابلو فشار متوسط
                      • خدمات مونتاژ و سیم کشی تابلو برق
                      • یراق آلات و جانبی تابلو
                      بدنه تابلو برق
                        تابلو چنج اور
                          تابلو فشار ضعیف
                          • تابلو ترمینال
                          • تابلو دیماندی
                          • تابلو شالتر
                          • تابلو قدرت و توزیع
                          • تابلو مرکز کنترل موتور(MCC)
                          • تابلوی کنتوری(تابلو برق خانگی)
                          تابلو ترمینال
                            تابلو دیماندی
                              تابلو شالتر
                                تابلو قدرت و توزیع
                                  تابلو مرکز کنترل موتور(MCC)
                                    تابلوی کنتوری(تابلو برق خانگی)
                                      تابلو فشار متوسط
                                        خدمات مونتاژ و سیم کشی تابلو برق
                                          یراق آلات و جانبی تابلو
                                            تجهیزات اندازه گیری
                                            • انواع سنسور ها
                                            • مولتی متر و پارمترسنج ها
                                            • میگر
                                            انواع سنسور ها
                                              مولتی متر و پارمترسنج ها
                                              • پاورمتر و پاور آنالایزر
                                              • فرکانس متر و وات متر
                                              • مولتی متر
                                              • وارمتر و کسینوس فی متر
                                              • ولتمتر و آمپر متر
                                              پاورمتر و پاور آنالایزر
                                                فرکانس متر و وات متر
                                                  مولتی متر
                                                    وارمتر و کسینوس فی متر
                                                      ولتمتر و آمپر متر
                                                        میگر
                                                          تجهیزات برق صنعتی
                                                          • کلید اتوماتیک
                                                          • کلید مینیاتوری
                                                          کلید اتوماتیک
                                                            کلید مینیاتوری
                                                              خازن صنعتی
                                                              • بانک خازنی اتوماتیک آماده نصب
                                                              • بدنه، مونتاژ و خدمات تابلو بانک خازنی
                                                              • تجهیزات بانک خازنی فشار متوسط
                                                              • خازن تکفاز فشار ضعیف
                                                              • خازن سه فاز فشار ضعیف
                                                              • رگولاتور بانک خازنی
                                                              • رگولاتور تایریستوری ( سریع )
                                                              • فیلتر هارمونیک خازنی
                                                              بانک خازنی اتوماتیک آماده نصب
                                                                بدنه، مونتاژ و خدمات تابلو بانک خازنی
                                                                  تجهیزات بانک خازنی فشار متوسط
                                                                    خازن تکفاز فشار ضعیف
                                                                      خازن سه فاز فشار ضعیف
                                                                        رگولاتور بانک خازنی
                                                                          رگولاتور تایریستوری ( سریع )
                                                                            فیلتر هارمونیک خازنی
                                                                              تجهیزات روشنایی
                                                                              • انواع لامپ
                                                                              • پروژکتور، وال واشر و نور افکن
                                                                              • چراغ آویز سقفی
                                                                              • چراغ استخری و آبنما
                                                                              • چراغ بیمارستانی
                                                                              • چراغ پله و کنار پله
                                                                              • چراغ پنلی سقفی
                                                                              • چراغ حیاطی و پارکی
                                                                              • چراغ خطی و لاینر نوری
                                                                              • چراغ خواب و آباژور
                                                                              • چراغ خیابانی
                                                                              • چراغ دفنی و پارکتی
                                                                              • چراغ دکوراتیو
                                                                              • چراغ دیواری و بالا آینه
                                                                              • چراغ ریلی و فروشگاهی
                                                                              • چراغ زیر کابینتی و رگال
                                                                              • چراغ سنسوردار
                                                                              • چراغ سوله و کارگاهی
                                                                              • چراغ ضد حرارت و ضد انفجار
                                                                              • چراغ ضد نم و ضد غبار(IP بالا)
                                                                              • چراغ مطالعه، چراغ قوه و چراغ اضطراری
                                                                              • چراغ مگنتی
                                                                              • چراغ هالوژن
                                                                              • روشنایی سولار (خورشیدی)
                                                                              • ریسه
                                                                              • قاب روشنایی چراغ، مهتابی و هالوژن
                                                                              • کف LED و لیزر و رقص نور
                                                                              • لامپ حبابی و لامپ ال ای دی LED
                                                                              • لامپ رشته ای
                                                                              • لامپ رشد گیاه
                                                                              • لامپ فلورسنت
                                                                              • لامپ لوستر و لامپ فیلامنتی
                                                                              • لوستر و آویز
                                                                              • نور پردازی عکاسی و فیلم برداری
                                                                              انواع لامپ
                                                                                پروژکتور، وال واشر و نور افکن
                                                                                  چراغ آویز سقفی
                                                                                    چراغ استخری و آبنما
                                                                                      چراغ بیمارستانی
                                                                                        چراغ پله و کنار پله
                                                                                          چراغ پنلی سقفی
                                                                                            چراغ حیاطی و پارکی
                                                                                              چراغ خطی و لاینر نوری
                                                                                                چراغ خواب و آباژور
                                                                                                  چراغ خیابانی
                                                                                                    چراغ دفنی و پارکتی
                                                                                                      چراغ دکوراتیو
                                                                                                        چراغ دیواری و بالا آینه
                                                                                                          چراغ ریلی و فروشگاهی
                                                                                                            چراغ زیر کابینتی و رگال
                                                                                                              چراغ سنسوردار
                                                                                                                چراغ سوله و کارگاهی
                                                                                                                  چراغ ضد حرارت و ضد انفجار
                                                                                                                    چراغ ضد نم و ضد غبار(IP بالا)
                                                                                                                      چراغ مطالعه، چراغ قوه و چراغ اضطراری
                                                                                                                        چراغ مگنتی
                                                                                                                          چراغ هالوژن
                                                                                                                            روشنایی سولار (خورشیدی)
                                                                                                                              ریسه
                                                                                                                                قاب روشنایی چراغ، مهتابی و هالوژن
                                                                                                                                  کف LED و لیزر و رقص نور
                                                                                                                                    لامپ حبابی و لامپ ال ای دی LED
                                                                                                                                      لامپ رشته ای
                                                                                                                                        لامپ رشد گیاه
                                                                                                                                          لامپ فلورسنت
                                                                                                                                            لامپ لوستر و لامپ فیلامنتی
                                                                                                                                              لوستر و آویز
                                                                                                                                                نور پردازی عکاسی و فیلم برداری
                                                                                                                                                  سیم و کابل
                                                                                                                                                  • داکت و ترانکینگ
                                                                                                                                                  • سیم ارت
                                                                                                                                                  • سیم افشان
                                                                                                                                                  • سیم مفتولی
                                                                                                                                                  • سیم نیمه افشان
                                                                                                                                                  • کابل آلومینیوم
                                                                                                                                                  • کابل افشان
                                                                                                                                                  • کابل تلفن هوایی
                                                                                                                                                  • کابل جوش
                                                                                                                                                  • کابل زمینی
                                                                                                                                                  • کابل شیلددار
                                                                                                                                                  • کابل قدرت
                                                                                                                                                  • کابل کنترلی
                                                                                                                                                  • کابل کواکسیال
                                                                                                                                                  • کابل مفتولی
                                                                                                                                                  • کابل نسوز
                                                                                                                                                  • کابل نیمه افشان
                                                                                                                                                  • لوله خرطومی
                                                                                                                                                  داکت و ترانکینگ
                                                                                                                                                    سیم ارت
                                                                                                                                                      سیم افشان
                                                                                                                                                        سیم مفتولی
                                                                                                                                                          سیم نیمه افشان
                                                                                                                                                            کابل آلومینیوم
                                                                                                                                                              کابل افشان
                                                                                                                                                                کابل تلفن هوایی
                                                                                                                                                                  کابل جوش
                                                                                                                                                                    کابل زمینی
                                                                                                                                                                      کابل شیلددار
                                                                                                                                                                        کابل قدرت
                                                                                                                                                                          کابل کنترلی
                                                                                                                                                                            کابل کواکسیال
                                                                                                                                                                              کابل مفتولی
                                                                                                                                                                                کابل نسوز
                                                                                                                                                                                  کابل نیمه افشان
                                                                                                                                                                                    لوله خرطومی
                                                                                                                                                                                      شبکه های انتقال و توزیع برق
                                                                                                                                                                                      • پایه ها و تیرهای برق
                                                                                                                                                                                      • تجهیزات حفاظتی و قطع کننده ها
                                                                                                                                                                                      • ترانسفورماتور و تجهیزات پست
                                                                                                                                                                                      • مقره و برقگیر و ارتینگ
                                                                                                                                                                                      • یراق آلات شبکه برق
                                                                                                                                                                                      پایه ها و تیرهای برق
                                                                                                                                                                                      • پایه بتنی H
                                                                                                                                                                                      • پایه بتنی گرد
                                                                                                                                                                                      • پایه روشنایی بتنی
                                                                                                                                                                                      • سایر انواع پایه
                                                                                                                                                                                      • فوندانسیون بتنی
                                                                                                                                                                                      پایه بتنی H
                                                                                                                                                                                        پایه بتنی گرد
                                                                                                                                                                                          پایه روشنایی بتنی
                                                                                                                                                                                            سایر انواع پایه
                                                                                                                                                                                              فوندانسیون بتنی
                                                                                                                                                                                                تجهیزات حفاظتی و قطع کننده ها
                                                                                                                                                                                                • دژنکتور و ریکلوزر
                                                                                                                                                                                                • سایر تجهیزات
                                                                                                                                                                                                • سکسیونر
                                                                                                                                                                                                • فیوز های تابلویی
                                                                                                                                                                                                • کات اوت فیوز و جداساز هوایی
                                                                                                                                                                                                دژنکتور و ریکلوزر
                                                                                                                                                                                                  سایر تجهیزات
                                                                                                                                                                                                    سکسیونر
                                                                                                                                                                                                      فیوز های تابلویی
                                                                                                                                                                                                        کات اوت فیوز و جداساز هوایی
                                                                                                                                                                                                          ترانسفورماتور و تجهیزات پست
                                                                                                                                                                                                          • ترانس جریان و ولتاژ
                                                                                                                                                                                                          • ترانسفورماتور تکفاز ردیف 20kv و 33kv
                                                                                                                                                                                                          • ترانسفورماتور خشک
                                                                                                                                                                                                          • ترانسفورماتور سه فاز کم تلفات 20kv
                                                                                                                                                                                                          • ترانسفورماتور سه فاز یکسان سازی 33kv
                                                                                                                                                                                                          • ترانسفورماتور هرمتیک
                                                                                                                                                                                                          • متعلقات ترانس و تجهیزات پست
                                                                                                                                                                                                          ترانس جریان و ولتاژ
                                                                                                                                                                                                            ترانسفورماتور تکفاز ردیف 20kv و 33kv
                                                                                                                                                                                                              ترانسفورماتور خشک
                                                                                                                                                                                                                ترانسفورماتور سه فاز کم تلفات 20kv
                                                                                                                                                                                                                  ترانسفورماتور سه فاز یکسان سازی 33kv
                                                                                                                                                                                                                    ترانسفورماتور هرمتیک
                                                                                                                                                                                                                      متعلقات ترانس و تجهیزات پست
                                                                                                                                                                                                                        مقره و برقگیر و ارتینگ
                                                                                                                                                                                                                        • مقره اسپیسر سیلیکونی
                                                                                                                                                                                                                        • مقره رفع حریم سیلیکونی
                                                                                                                                                                                                                        • برقگیر
                                                                                                                                                                                                                        • تجهیزات ارتینگ شبکه توزیع
                                                                                                                                                                                                                        • مقره آویز (کششی)
                                                                                                                                                                                                                        • مقره اتکایی(سوزنی)
                                                                                                                                                                                                                        مقره اسپیسر سیلیکونی
                                                                                                                                                                                                                          مقره رفع حریم سیلیکونی
                                                                                                                                                                                                                            برقگیر
                                                                                                                                                                                                                              تجهیزات ارتینگ شبکه توزیع
                                                                                                                                                                                                                                مقره آویز (کششی)
                                                                                                                                                                                                                                  مقره اتکایی(سوزنی)
                                                                                                                                                                                                                                    یراق آلات شبکه برق
                                                                                                                                                                                                                                    • انواع پیچ مهره شبکه
                                                                                                                                                                                                                                    • سایر یراق آلات
                                                                                                                                                                                                                                    • کانکتور و کلمپ و اتصالات
                                                                                                                                                                                                                                    • کراس آرم و سکو و بازوی فلزی
                                                                                                                                                                                                                                    • یراق آلات خط گرم
                                                                                                                                                                                                                                    انواع پیچ مهره شبکه
                                                                                                                                                                                                                                      سایر یراق آلات
                                                                                                                                                                                                                                        کانکتور و کلمپ و اتصالات
                                                                                                                                                                                                                                          کراس آرم و سکو و بازوی فلزی
                                                                                                                                                                                                                                            یراق آلات خط گرم
                                                                                                                                                                                                                                              کلید و پریز
                                                                                                                                                                                                                                              • تجهیزات هوشمند سازی
                                                                                                                                                                                                                                              • کلید و پریز ضد آب
                                                                                                                                                                                                                                              • کلید و پریز لمسی
                                                                                                                                                                                                                                              • کلید و پریز مکانیکی
                                                                                                                                                                                                                                              تجهیزات هوشمند سازی
                                                                                                                                                                                                                                                کلید و پریز ضد آب
                                                                                                                                                                                                                                                  کلید و پریز لمسی
                                                                                                                                                                                                                                                    کلید و پریز مکانیکی
                                                                                                                                                                                                                                                      کنتاکتور و بیمتال
                                                                                                                                                                                                                                                      • بیمتال (رله حرارتی کنتاکتور)
                                                                                                                                                                                                                                                      • رله مینیاتوری (شیشه ای)
                                                                                                                                                                                                                                                      • کنتاکت کمکی کنتاکتورها
                                                                                                                                                                                                                                                      • کنتاکتور
                                                                                                                                                                                                                                                      • کنتاکتور تایریستوری
                                                                                                                                                                                                                                                      • کنتاکتور تکفاز(ماژولار - بی صدا)
                                                                                                                                                                                                                                                      • کنتاکتور خازنی
                                                                                                                                                                                                                                                      • کنتاکتور هارمونیکی
                                                                                                                                                                                                                                                      بیمتال (رله حرارتی کنتاکتور)
                                                                                                                                                                                                                                                        رله مینیاتوری (شیشه ای)
                                                                                                                                                                                                                                                          کنتاکت کمکی کنتاکتورها
                                                                                                                                                                                                                                                            کنتاکتور
                                                                                                                                                                                                                                                              کنتاکتور تایریستوری
                                                                                                                                                                                                                                                                کنتاکتور تکفاز(ماژولار - بی صدا)
                                                                                                                                                                                                                                                                  کنتاکتور خازنی
                                                                                                                                                                                                                                                                    کنتاکتور هارمونیکی
                                                                                                                                                                                                                                                                      لوازم خانگی
                                                                                                                                                                                                                                                                      • تجهیزات پخت و پز
                                                                                                                                                                                                                                                                      • تجهیزات سرمایشی
                                                                                                                                                                                                                                                                      • تجهیزات گرمایشی
                                                                                                                                                                                                                                                                      • حشره کش برقی
                                                                                                                                                                                                                                                                      تجهیزات پخت و پز
                                                                                                                                                                                                                                                                      • اجاق برقی
                                                                                                                                                                                                                                                                      اجاق برقی
                                                                                                                                                                                                                                                                        تجهیزات سرمایشی
                                                                                                                                                                                                                                                                        • پنکه ایستاده و رومیزی
                                                                                                                                                                                                                                                                        • پنکه سقفی
                                                                                                                                                                                                                                                                        • پنکه صنعتی
                                                                                                                                                                                                                                                                        • پنکه مه پاش
                                                                                                                                                                                                                                                                        • کولر آبی پوشالی
                                                                                                                                                                                                                                                                        • کولر سلولزی
                                                                                                                                                                                                                                                                        پنکه ایستاده و رومیزی
                                                                                                                                                                                                                                                                          پنکه سقفی
                                                                                                                                                                                                                                                                            پنکه صنعتی
                                                                                                                                                                                                                                                                              پنکه مه پاش
                                                                                                                                                                                                                                                                                کولر آبی پوشالی
                                                                                                                                                                                                                                                                                  کولر سلولزی
                                                                                                                                                                                                                                                                                    تجهیزات گرمایشی
                                                                                                                                                                                                                                                                                    • آبگرمکن برقی
                                                                                                                                                                                                                                                                                    • بخاری برقی
                                                                                                                                                                                                                                                                                    • بخاری صنعتی
                                                                                                                                                                                                                                                                                    • بخاری فضای باز
                                                                                                                                                                                                                                                                                    • پنکه حرارتی
                                                                                                                                                                                                                                                                                    • جت هیتر
                                                                                                                                                                                                                                                                                    • شومینه برقی
                                                                                                                                                                                                                                                                                    • کوره هوای گرم
                                                                                                                                                                                                                                                                                    آبگرمکن برقی
                                                                                                                                                                                                                                                                                      بخاری برقی
                                                                                                                                                                                                                                                                                        بخاری صنعتی
                                                                                                                                                                                                                                                                                          بخاری فضای باز
                                                                                                                                                                                                                                                                                            پنکه حرارتی
                                                                                                                                                                                                                                                                                              جت هیتر
                                                                                                                                                                                                                                                                                                شومینه برقی
                                                                                                                                                                                                                                                                                                  کوره هوای گرم
                                                                                                                                                                                                                                                                                                    حشره کش برقی
                                                                                                                                                                                                                                                                                                      موتور ها و ژنراتور
                                                                                                                                                                                                                                                                                                      • الکترو موتور صنعتی
                                                                                                                                                                                                                                                                                                      • پمپ آب
                                                                                                                                                                                                                                                                                                      • درایو صنعتی
                                                                                                                                                                                                                                                                                                      • دیزل ژنراتور
                                                                                                                                                                                                                                                                                                      • کارواش خانگی
                                                                                                                                                                                                                                                                                                      • موتور برق
                                                                                                                                                                                                                                                                                                      الکترو موتور صنعتی
                                                                                                                                                                                                                                                                                                        پمپ آب
                                                                                                                                                                                                                                                                                                          درایو صنعتی
                                                                                                                                                                                                                                                                                                            دیزل ژنراتور
                                                                                                                                                                                                                                                                                                              کارواش خانگی
                                                                                                                                                                                                                                                                                                                موتور برق
                                                                                                                                                                                                                                                                                                                  به مشاوره نیاز دارید؟

                                                                                                                                                                                                                                                                                                                  آگاه‌سازی‌ها

                                                                                                                                                                                                                                                                                                                  راه‌های ارتباط و خرید همراه شما برای یک خرید مطمئن

                                                                                                                                                                                                                                                                                                                  کارشناسان ما هر روز از ساعت ۸ صبح تا ۹ شب برای مشاوره خرید، پیگیری سفارش، صدور فاکتور رسمی و هماهنگی ارسال فوری در دسترس هستند.

                                                                                                                                                                                                                                                                                                                  کارشناسان فروش آماده پاسخ‌گویی هستند
                                                                                                                                                                                                                                                                                                                  تماس با کارشناسان فروش 09352555118 واتساپ مشاوره و ارسال تصویر محصول تلگرام ارتباط مستقیم با واحد فروش بله پاسخ‌گویی در پیام‌رسان بله روبیکا گفت‌وگو با کارشناسان فروش اینستاگرام مشاهده محصولات و ارسال پیام
                                                                                                                                                                                                                                                                                                                  هر روز از ساعت ۸ صبح تا ۹ شب
