انتخاب کابل مناسب برای دوربین مداربسته تنها به اتصال تجهیزات محدود نمیشود؛ بلکه نقش مستقیمی در کیفیت تصویر، پایداری سیگنال و عملکرد بلندمدت سیستم نظارتی دارد. نوع دوربین، فاصله کابلکشی، شرایط محیطی و فناوری انتقال تصویر از مهمترین عوامل تعیینکننده در انتخاب کابل هستند. امروزه کابلهای کواکسیال برای دوربینهای آنالوگ و کابلهای شبکه برای دوربینهای تحت شبکه (IP) رایجترین گزینهها محسوب میشوند. آشنایی با ویژگیها، مزایا و محدودیتهای هر نوع کابل به شما کمک میکند بهترین انتخاب را متناسب با نیاز پروژه خود داشته باشید.

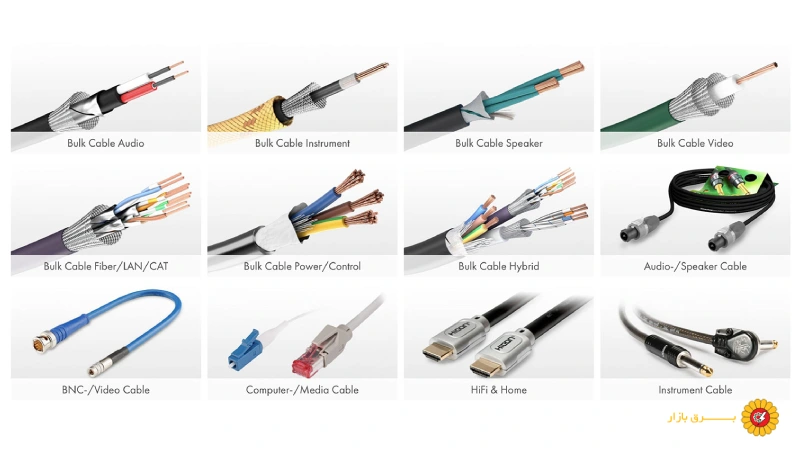

چرا انتخاب کابل دوربین مداربسته اهمیت دارد؟
بسیاری از کاربران هنگام خرید سیستم نظارتی تمرکز خود را بر روی برند دوربین یا دستگاه ضبط قرار میدهند، در حالی که کیفیت کابلکشی میتواند تأثیری به همان اندازه مهم بر عملکرد کل سیستم داشته باشد. کابل دوربین مداربسته وظیفه انتقال تصویر، داده و در برخی موارد برق را بر عهده دارد و هرگونه افت کیفیت در این مسیر میتواند منجر به کاهش وضوح تصویر، نویز، قطعی ارتباط یا حتی از کار افتادن دوربین شود.
انتخاب کابل مناسب باید بر اساس نوع دوربین، فاصله نصب، شرایط محیطی و میزان کیفیت مورد انتظار انجام شود. به عنوان مثال، دوربینهای تحت شبکه (IP) به کابلهای شبکه استاندارد نیاز دارند، در حالی که دوربینهای آنالوگ و AHD معمولاً از کابلهای کواکسیال استفاده میکنند.
تاثیر کابل بر کیفیت تصویر
کیفیت تصویر تنها به رزولوشن دوربین وابسته نیست. اگر کابل مورد استفاده دارای مغزی نامرغوب یا شیلد ضعیف باشد، بخشی از سیگنال در طول مسیر از بین میرود. نتیجه این موضوع افت کیفیت تصویر، ایجاد نویز و کاهش جزئیات در تصاویر خواهد بود.
تاثیر کابل بر انتقال برق
در بسیاری از پروژهها، بهویژه سیستمهای تحت شبکه مبتنی بر PoE، برق و داده به طور همزمان از طریق یک کابل منتقل میشوند. استفاده از کابلهای بیکیفیت میتواند باعث افت ولتاژ و عملکرد نامناسب دوربین شود.
تاثیر کابل بر طول عمر سیستم
کابلهای استاندارد دارای روکش مقاوم، شیلد مناسب و مغزی باکیفیت هستند. این ویژگیها باعث افزایش طول عمر سیستم و کاهش هزینههای تعمیر و نگهداری در آینده میشوند.
| عامل | تاثیر کابل مناسب |
|---|---|
| کیفیت تصویر | افزایش وضوح و کاهش نویز |
| انتقال برق | کاهش افت ولتاژ |
| پایداری شبکه | جلوگیری از قطعی ارتباط |
| طول عمر سیستم | کاهش خرابی تجهیزات |
| هزینه نگهداری | کاهش هزینه تعمیرات |

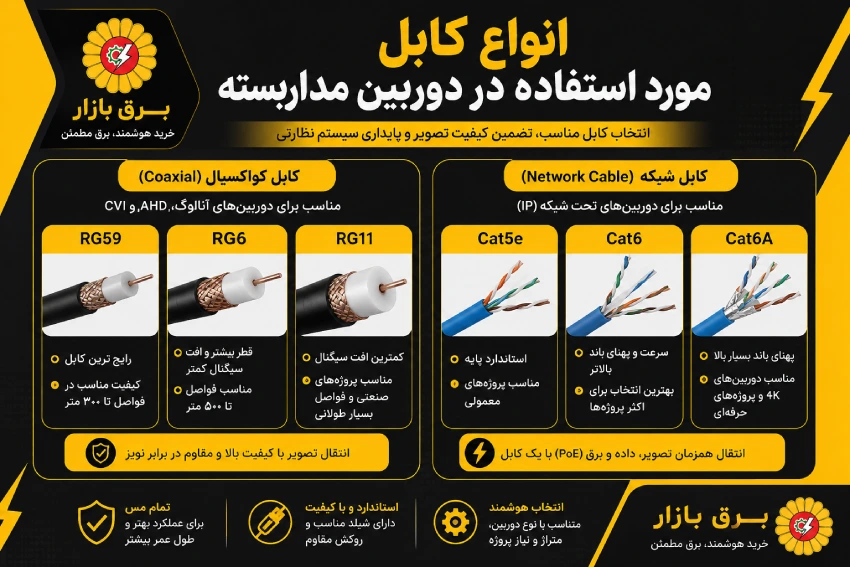

انواع کابل مورد استفاده در دوربین مداربسته
امروزه دو گروه اصلی کابل در سیستمهای نظارت تصویری مورد استفاده قرار میگیرند؛ کابلهای کواکسیال و کابلهای شبکه. هر یک از این کابلها برای کاربرد خاصی طراحی شدهاند و انتخاب نادرست آنها میتواند موجب کاهش راندمان سیستم شود.
کابل کواکسیال (Coaxial)
کابل کواکسیال یکی از قدیمیترین و پرکاربردترین کابلها در سیستمهای نظارت تصویری است. این کابل از یک مغزی مرکزی، عایق، شیلد و روکش محافظ تشکیل شده و برای انتقال سیگنال تصویر در دوربینهای آنالوگ، HD-TVI، AHD و HDCVI مورد استفاده قرار میگیرد.
کابل RG59
کابل RG59 رایجترین گزینه برای پروژههای دوربین مداربسته محسوب میشود. این کابل تعادل مناسبی میان قیمت، کیفیت و سهولت نصب ایجاد میکند و در بسیاری از پروژههای خانگی و تجاری کاربرد دارد.
مزایا:
- قیمت مناسب
- نصب آسان
- کیفیت مطلوب در متراژهای استاندارد
معایب:
- محدودیت در فواصل بسیار طولانی
کابل RG6
کابل RG6 دارای قطر بیشتر و افت سیگنال کمتری نسبت به RG59 است. به همین دلیل برای پروژههایی که فاصله دوربین تا دستگاه ضبط بیشتر است، گزینه مناسبتری محسوب میشود.
کابل RG11
در پروژههای صنعتی، پالایشگاهها، کارخانهها و فواصل طولانی از کابل RG11 استفاده میشود. این کابل کمترین میزان افت سیگنال را دارد اما نصب آن دشوارتر و هزینه آن بیشتر است.
| نوع کابل | کیفیت انتقال | متراژ پیشنهادی | هزینه |
|---|---|---|---|
| RG59 | خوب | تا 300 متر | اقتصادی |
| RG6 | بسیار خوب | تا 500 متر | متوسط |
| RG11 | عالی | بیش از 500 متر | بالا |
کابل شبکه (Network Cable)
با گسترش دوربینهای IP، استفاده از کابلهای شبکه به شدت افزایش یافته است. این کابلها علاوه بر انتقال تصویر، قابلیت انتقال برق از طریق فناوری PoE را نیز دارند.
کابل Cat5e
حداقل استاندارد پیشنهادی برای دوربینهای تحت شبکه محسوب میشود و برای بسیاری از پروژههای معمولی عملکرد مناسبی دارد.
کابل Cat6
Cat6 امروزه محبوبترین کابل برای دوربینهای IP است. این کابل مقاومت بیشتری در برابر نویز دارد و پهنای باند بالاتری نسبت به Cat5e ارائه میدهد.
کابل Cat6A
برای پروژههای حرفهای، دوربینهای 4K و زیرساختهای آیندهنگرانه، Cat6A یکی از بهترین انتخابها محسوب میشود.
| نوع کابل | سرعت انتقال | پشتیبانی PoE | مناسب برای |
|---|---|---|---|
| Cat5e | 1Gbps | دارد | پروژههای معمولی |
| Cat6 | 10Gbps | دارد | اکثر پروژهها |
| Cat6A | 10Gbps+ | دارد | پروژههای حرفهای |
کابل شبکه بهتر است یا کابل کواکسیال؟
یکی از رایجترین سوالات هنگام طراحی سیستم نظارت تصویری این است که کابل شبکه انتخاب بهتری است یا کابل کواکسیال؟ پاسخ این سوال به نوع دوربین و اهداف پروژه بستگی دارد.
اگر از دوربینهای تحت شبکه استفاده میکنید، کابل شبکه بهترین انتخاب است؛ زیرا امکان انتقال همزمان برق و داده را فراهم میکند، سرعت بالاتری دارد و توسعه سیستم در آینده را آسانتر میسازد. اما اگر از دوربینهای آنالوگ یا AHD استفاده میکنید، کابل کواکسیال همچنان گزینهای مطمئن و اقتصادی محسوب میشود.
| ویژگی | کابل شبکه Cat6 | کابل کواکسیال RG59 |
|---|---|---|
| کیفیت تصویر | بسیار بالا | بالا |
| انتقال برق | دارد (PoE) | نیاز به کابل مجزا |
| مقاومت در برابر نویز | بسیار خوب | خوب |
| نصب و توسعه | آسان | متوسط |
| هزینه اولیه | بیشتر | کمتر |
| مناسب برای | دوربین IP | دوربین AHD و آنالوگ |
کابل تمام مس بهتر است یا CCA؟
جنس هادی یکی از مهمترین عوامل در انتخاب کابل دوربین مداربسته است. کابلهای تمام مس دارای رسانایی بالاتری هستند و افت ولتاژ بسیار کمتری نسبت به کابلهای CCA دارند.
کابل CCA در واقع از آلومینیوم با روکش مس ساخته میشود و اگرچه قیمت کمتری دارد، اما در متراژهای بالا میتواند مشکلات متعددی ایجاد کند.
| ویژگی | تمام مس | CCA |
|---|---|---|
| رسانایی الکتریکی | عالی | متوسط |
| افت ولتاژ | کم | زیاد |
| طول عمر | بالا | متوسط |
| پشتیبانی PoE | عالی | ضعیفتر |
| قیمت | بیشتر | کمتر |

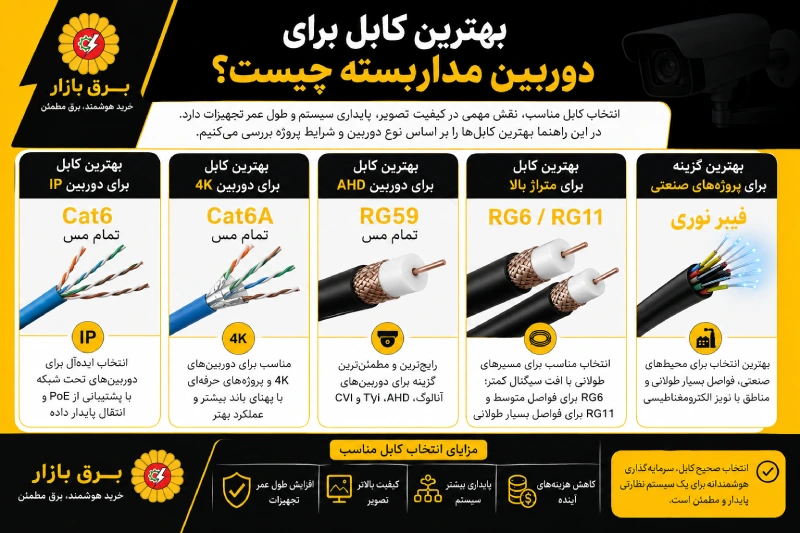

بهترین کابل برای دوربین مداربسته چیست؟
اگر قصد اجرای یک سیستم جدید را دارید، کابل Cat6 تمام مس بهترین انتخاب برای دوربینهای IP محسوب میشود. در مقابل، برای سیستمهای آنالوگ و AHD، کابل RG59 تمام مس همچنان یکی از مطمئنترین گزینهها است. در پروژههای صنعتی یا مسیرهای طولانی نیز استفاده از RG6، RG11 یا فیبر نوری توصیه میشود.
به طور خلاصه:
- بهترین کابل برای دوربین IP: Cat6 تمام مس
- بهترین کابل برای دوربین 4K: Cat6A
- بهترین کابل برای دوربین AHD: RG59 تمام مس
- بهترین کابل برای متراژ بالا: RG6 یا RG11
- بهترین گزینه برای پروژههای صنعتی: فیبر نوری
انتخاب صحیح کابل میتواند کیفیت تصویر، پایداری سیستم و طول عمر تجهیزات را به شکل قابل توجهی افزایش دهد و از هزینههای اضافی در آینده جلوگیری کند.
نتیجه گیری
انتخاب بهترین کابل برای دوربین مداربسته به عوامل مختلفی مانند نوع دوربین، متراژ کابلکشی، شرایط محیط نصب و بودجه پروژه بستگی دارد. در سیستمهای مدرن مبتنی بر دوربینهای IP، کابلهای شبکه بهویژه Cat6 تمام مس به دلیل سرعت بالا، قابلیت انتقال همزمان برق و داده و امکان توسعه آسان، بهترین گزینه محسوب میشوند. در مقابل، برای دوربینهای آنالوگ و AHD، کابلهای کواکسیال استاندارد مانند RG59 همچنان عملکردی قابل اعتماد و اقتصادی ارائه میکنند.
نکتهای که نباید نادیده گرفته شود، کیفیت ساخت کابل است. استفاده از کابلهای تمام مس، دارای شیلد مناسب و روکش استاندارد، میتواند از افت سیگنال، نویز تصویر و مشکلات ناشی از افت ولتاژ جلوگیری کند. بنابراین پیش از خرید، علاوه بر نوع کابل، به مشخصات فنی و کیفیت مواد اولیه آن نیز توجه داشته باشید تا سیستم نظارتی شما در بلندمدت عملکردی پایدار و بدون مشکل داشته باشد.
