فیلتر حذف هارمونیک برق بانک خازنی چیست: نحوه عملکرد و کاربردها

فیلتر حذف هارمونیک بانک خازنی مجموعه ای از راکتورهای هارمونیکی و خازن‌های اصلاح ضریب توان است که برای کاهش اعوجاج هارمونیکی، کنترل فرکانس‌های مزاحم و بهبود کیفیت توان در شبکه های برق فشار ضعیف و متوسط طراحی می‌شود. با گسترش استفاده از تجهیزاتی مانند اینورترها، درایوهای فرکانس متغیر (VFD)، یکسوسازها، UPS و کنترلرهای الکترونیکی موتور، میزان هارمونیک های تولیدشده در شبکه افزایش یافته و طراحی بانک های خازنی با چالش‌های بیشتری روبه رو شده است.

از آنجا که این تجهیزات علاوه بر مصرف توان راکتیو، خود نیز از مهم‌ترین منابع تولید هارمونیک به شمار می‌روند، احتمال ایجاد رزونانس بین بانک خازنی و امپدانس ترانسفورماتور شبکه افزایش می‌یابد. در چنین شرایطی، نزدیک شدن فرکانس رزونانس به یکی از فرکانس‌های هارمونیکی می‌تواند موجب اضافه‌جریان، افزایش دمای تجهیزات، کاهش عمر خازن‌ها و حتی آسیب به تابلو برق شود. فیلتر هارمونیک با ایجاد یک مدار فیلترینگ مهندسی‌شده، از وقوع این پدیده جلوگیری کرده و با کاهش مقدار THD، افزایش طول عمر تجهیزات و بهبود پایداری شبکه، نقش مهمی در بهره برداری ایمن و بهینه از سیستم‌های الکتریکی ایفا می‌کند.

هارمونیک چیست و چگونه در شبکه برق ایجاد می‌شود؟

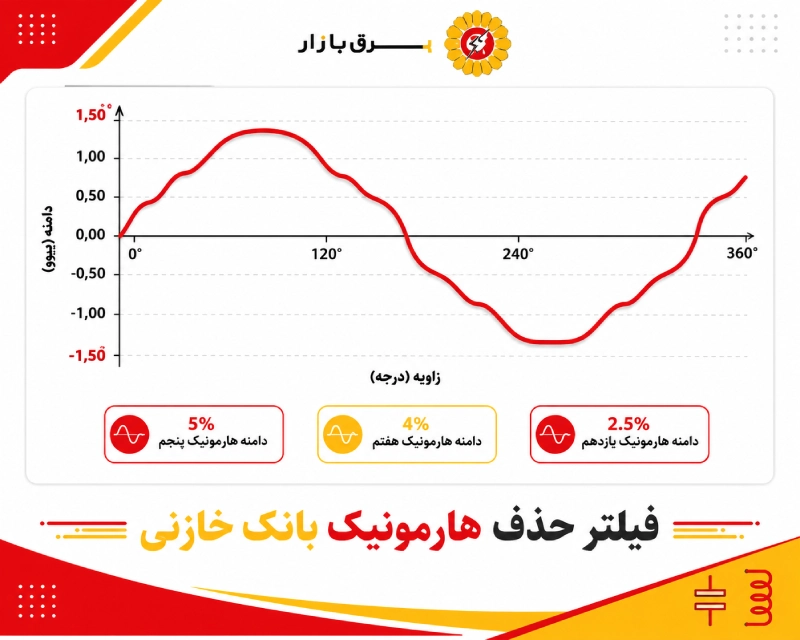

در حالت ایده‌آل، ولتاژ و جریان شبکه برق باید دارای شکل موجی کاملاً سینوسی و با فرکانس 50 هرتز باشند. با این حال، امروزه استفاده گسترده از تجهیزات الکترونیکی و بارهای غیرخطی باعث شده است جریان مصرفی بسیاری از تجهیزات از حالت سینوسی خارج شود. هنگامی که این جریان‌های غیرسینوسی از امپدانس شبکه عبور می‌کنند، موجب ایجاد افت ولتاژهای ناخواسته شده و شکل موج اصلی ولتاژ را دچار اعوجاج می‌کنند. به این فرکانس‌های اضافی که مضرب صحیحی از فرکانس اصلی شبکه هستند، هارمونیک گفته می‌شود.

از دیدگاه مهندسی، هارمونیک‌ها مؤلفه‌هایی هستند که در کنار فرکانس اصلی 50 هرتز ظاهر شده و کیفیت توان شبکه را کاهش می‌دهند. این مؤلفه‌ها با استفاده از تحلیل فوریه قابل شناسایی بوده و معمولاً در فرکانس‌های 150، 250، 350، 550 و 650 هرتز که به‌ترتیب متناظر با هارمونیک‌های سوم، پنجم، هفتم، یازدهم و سیزدهم هستند مشاهده می‌شوند.

به طور کلی مصرف‌کننده‌های الکتریکی به دو گروه بارهای خطی و بارهای غیرخطی تقسیم می‌شوند. بارهای خطی مانند هیترهای مقاومتی، لامپ‌های رشته‌ای، موتورهای القایی معمولی و خازن‌ها شکل موج جریان را تغییر نمی‌دهند؛ اما بارهای غیرخطی از مهم‌ترین منابع تولید هارمونیک در شبکه محسوب می‌شوند.

مهم‌ترین منابع تولید هارمونیک در شبکه برق

• اینورترها و درایوهای فرکانس متغیر (VFD)
• سیستم‌های UPS و منابع تغذیه بدون وقفه
• رکتیفایرها و یکسوسازهای صنعتی
• منابع تغذیه سوئیچینگ
• تجهیزات الکترونیکی، رایانه‌ها و سرورها
• روشنایی LED و لامپ‌های کم‌مصرف
• برخی ترانسفورماتورها و تجهیزات الکترونیک قدرت

اگرچه هارمونیک‌ها بیشتر در محیط‌های صنعتی مشاهده می‌شوند، اما امروزه به دلیل افزایش تجهیزات الکترونیکی در ساختمان‌های مسکونی، اداری و تجاری نیز سهم قابل توجهی در آلودگی هارمونیکی شبکه دارند. در بسیاری از تأسیسات صنعتی، بیشترین سهم اعوجاج مربوط به هارمونیک‌های فرد به‌ویژه هارمونیک‌های پنجم، هفتم، یازدهم و سیزدهم است که می‌توانند باعث افزایش تلفات، گرم شدن تجهیزات، عملکرد نادرست سیستم‌های حفاظتی و کاهش عمر بانک‌های خازنی شوند.

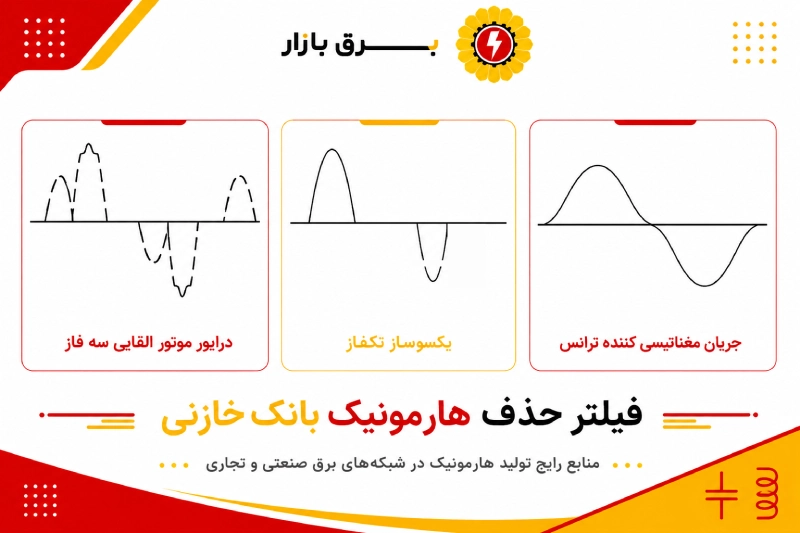

هارمونیک‌ها چگونه و در کجا ایجاد می‌شوند؟

هارمونیک‌ها عمدتاً در شبکه‌هایی به وجود می‌آیند که بارهای غیرخطی در آن‌ها حضور دارند. در محیط‌های صنعتی، تجهیزاتی مانند درایوهای کنترل دور موتور (VFD)، اینورترها، یکسوسازها و منابع تغذیه الکترونیکی از مهم‌ترین منابع تولید هارمونیک محسوب می‌شوند. به‌ویژه در شبکه‌های فشار ضعیف صنعتی که تعداد زیادی تغییر‌دهنده سرعت موتورهای القایی نصب شده است، میزان اعوجاج هارمونیکی می‌تواند به‌طور قابل توجهی افزایش یابد.

تولید هارمونیک تنها به صنایع محدود نمی‌شود؛ در ساختمان‌های مسکونی، اداری و تجاری نیز بسیاری از تجهیزات روزمره مانند تلویزیون‌ها، کامپیوترها، شارژرها، منابع تغذیه سوئیچینگ، روشنایی‌های LED و لامپ‌های کم‌مصرف باعث ایجاد جریان‌های غیرسینوسی و تزریق هارمونیک به شبکه برق می‌شوند. با افزایش استفاده از این تجهیزات، کنترل هارمونیک‌ها و حفظ کیفیت توان به یکی از چالش‌های مهم سیستم‌های توزیع برق تبدیل شده است.

تأثیر هارمونیک بر تجهیزات الکتریکی

جریان‌های هارمونیکی باعث افزایش تلفات و تولید حرارت اضافی در تجهیزات می‌شوند. در نتیجه تجهیزاتی مانند ترانسفورماتورها، موتورهای الکتریکی، کابل‌ها و ژنراتورها تحت تنش بیشتری قرار گرفته و عمر مفید آن‌ها کاهش می‌یابد. از دیگر پیامدهای رایج هارمونیک می‌توان به لرزش موتور، افزایش صدای ترانسفورماتور و عملکرد نامناسب کلیدهای حفاظتی اشاره کرد.

اختلال در عملکرد تجهیزات الکترونیکی

در شبکه‌هایی که میزان هارمونیک بالا است، تجهیزات حساس الکترونیکی ممکن است با خطاهای عملکردی مواجه شوند. ریست شدن PLC ها، قفل شدن کامپیوترها، اختلال در عملکرد UPS، خطای تجهیزات کنترلی و نوسان روشنایی LED از جمله مشکلاتی هستند که در اثر اعوجاج هارمونیکی مشاهده می‌شوند.

تأثیر هارمونیک بر هزینه‌های انرژی

هارمونیک‌ها باعث افزایش تلفات توان در کابل‌ها و ترانسفورماتورها شده و راندمان کلی سیستم را کاهش می‌دهند. همچنین افت ضریب توان، افزایش ظرفیت مورد نیاز برای ژنراتورها، UPS و تجهیزات توزیع برق را به همراه دارد که در نهایت هزینه سرمایه‌گذاری و بهره‌برداری مجموعه را افزایش می‌دهد.

چرا هارمونیک برای بانک خازنی خطرناک است؟

بانک‌های خازنی از جمله تجهیزاتی هستند که بیشترین تأثیر را از هارمونیک‌ها می‌پذیرند. در صورت وجود هارمونیک‌های بالا، احتمال اضافه‌جریان، گرم شدن بیش از حد خازن‌ها، عملکرد ناخواسته فیوزها و کلیدهای حفاظتی و حتی خرابی کامل بانک خازنی افزایش می‌یابد. علاوه بر این، در صورت هم‌فرکانس شدن فرکانس رزونانس شبکه با یکی از هارمونیک‌های موجود، پدیده رزونانس رخ داده و می‌تواند آسیب‌های جدی به تجهیزات وارد کند.

رایج ترین هارمونیک‌ها در بارهای مختلف

نوع هارمونیک تولیدشده در شبکه به ساختار بار غیرخطی بستگی دارد. به‌طور معمول درایوهای شش پالسه و یکسوسازهای صنعتی هارمونیک‌های مرتبه پنجم، هفتم، یازدهم و سیزدهم را تولید می‌کنند که بیشترین سهم را در اعوجاج شبکه دارند. منابع تغذیه سوئیچینگ، تجهیزات IT، UPS و روشنایی‌های الکترونیکی نیز علاوه بر هارمونیک‌های مرتبه پنجم و هفتم، هارمونیک‌های مرتبه سوم و نهم را به شبکه تزریق می‌کنند. به همین دلیل در طراحی سیستم‌های اصلاح ضریب توان و فیلترهای هارمونیک، شناسایی نوع بار و هارمونیک غالب اهمیت زیادی دارد.

روش‌های کاهش و حذف هارمونیک در شبکه برق

برای کنترل هارمونیک‌ها از راهکارهای مختلفی استفاده می‌شود که انتخاب آن‌ها به نوع بار، سطح اعوجاج و شرایط شبکه بستگی دارد. یکی از ساده‌ترین روش‌ها استفاده از تجهیزات کم‌هارمونیک مانند منابع تغذیه با ضریب توان اصلاح‌شده (PFC) و درایوهای کم‌اعوجاج است.

در پروژه‌های صنعتی معمولا از فیلترهای پسیو، فیلترهای اکتیو و سیستم‌های هیبریدی استفاده می‌شود. فیلترهای پسیو با استفاده از راکتور و خازن، هارمونیک‌های مشخصی را جذب می‌کنند و در بانک‌های خازنی فیلترشده کاربرد گسترده‌ای دارند. فیلترهای اکتیو با اندازه‌گیری لحظه‌ای اعوجاج شبکه، جریان جبرانی تولید کرده و دامنه وسیع‌تری از هارمونیک‌ها را حذف می‌کنند. در بسیاری از صنایع نیز از ترکیب فیلترهای اکتیو و پسیو برای دستیابی همزمان به اصلاح ضریب توان و کاهش اعوجاج هارمونیکی استفاده می‌شود.

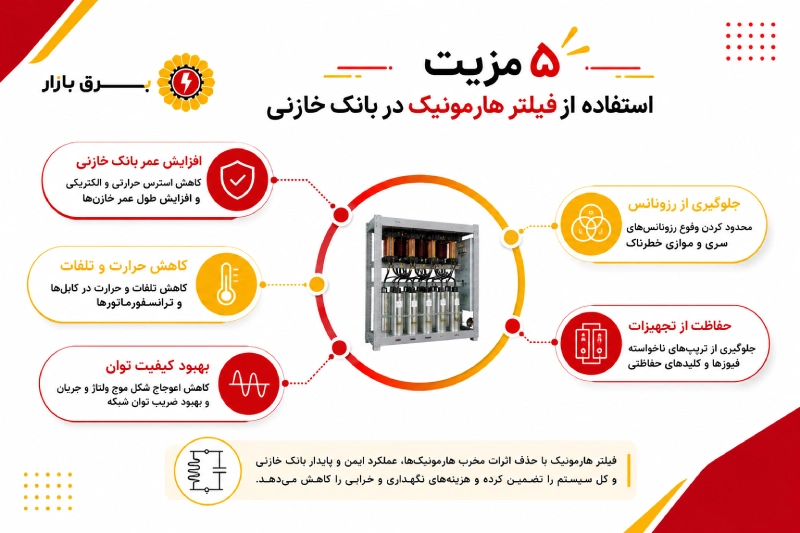

5 مزیت استفاده از فیلتر هارمونیک در بانک خازنی

استفاده از فیلتر هارمونیک یکی از مؤثرترین راهکارها برای افزایش پایداری و بهبود کیفیت توان در شبکه‌های برق صنعتی و تجاری است. این تجهیز با کنترل جریان‌های هارمونیکی و جلوگیری از پدیده رزونانس، از تجهیزات الکتریکی در برابر تنش‌های ناشی از اعوجاج شبکه محافظت می‌کند.

1. افزایش طول عمر بانک خازنی

وجود هارمونیک‌های بالا می‌تواند باعث افزایش جریان عبوری از خازن‌ها، بالا رفتن دمای داخلی و کاهش عمر مفید آن‌ها شود. فیلتر هارمونیک با محدود کردن اثر هارمونیک‌های مخرب، شرایط کاری ایمن‌تری برای بانک خازنی فراهم می‌کند و احتمال خرابی زودهنگام تجهیزات را کاهش می‌دهد.

2. کاهش تلفات و حرارت در شبکه

جریان‌های هارمونیکی باعث افزایش تلفات توان و تولید حرارت اضافی در کابل‌ها، ترانسفورماتورها و سایر تجهیزات توزیع برق می‌شوند. استفاده از فیلتر هارمونیک موجب کاهش این تلفات شده و بهره‌وری سیستم الکتریکی را بهبود می‌بخشد.

3. جلوگیری از رزونانس و اضافه‌جریان

یکی از مهم‌ترین مزایای فیلتر هارمونیک، جلوگیری از هم‌فرکانس شدن هارمونیک‌های شبکه با فرکانس رزونانس بانک خازنی است. این موضوع از بروز اضافه‌جریان‌های خطرناک، افزایش ولتاژ ناخواسته و آسیب به تجهیزات جلوگیری می‌کند.

4. بهبود عملکرد تجهیزات حفاظتی

در شبکه‌های آلوده به هارمونیک، احتمال عملکرد اشتباه فیوزها، کلیدهای اتوماتیک و رله‌های حفاظتی افزایش می‌یابد. فیلتر هارمونیک با کاهش اعوجاج شبکه، از تریپ‌های ناخواسته و قطع‌های غیرضروری جلوگیری کرده و قابلیت اطمینان سیستم را افزایش می‌دهد.

5. ارتقای کیفیت توان و پایداری شبکه

کاهش اعوجاج شکل موج ولتاژ و جریان، بهبود ضریب توان و افزایش پایداری عملکرد تجهیزات الکتریکی از دیگر مزایای مهم فیلترهای هارمونیک است. این ویژگی به‌ویژه در شبکه‌های دارای اینورتر، UPS، درایوهای کنترل دور موتور و سایر بارهای غیرخطی اهمیت بیشتری پیدا می‌کند.

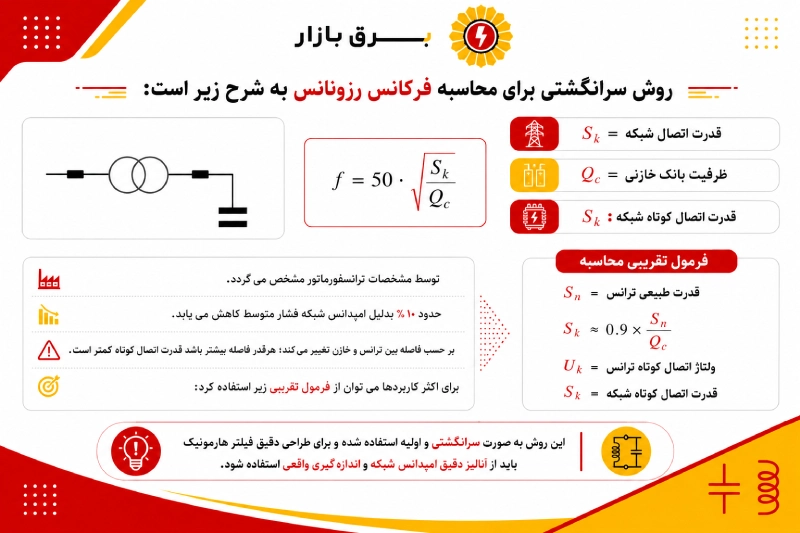

تأثیر خازن‌ها بر هارمونیک‌ها: راهنمای جامع

خازن‌ها به طور گسترده برای اصلاح ضریب توان، جبران توان راکتیو و بهبود راندمان شبکه‌های الکتریکی مورد استفاده قرار می‌گیرند، اما عملکرد آن‌ها در محیط‌های دارای هارمونیک نیازمند بررسی دقیق است. برخلاف تصور رایج، خازن‌ها خود تولیدکننده هارمونیک نیستند؛ با این حال به دلیل کاهش امپدانس خازنی در فرکانس‌های بالاتر، تمایل زیادی به جذب جریان‌های هارمونیکی دارند. این موضوع می‌تواند باعث افزایش جریان عبوری از خازن، بالا رفتن دمای داخلی و کاهش عمر مفید تجهیزات شود.

یکی از مهم‌ترین چالش‌های استفاده از بانک های خازنی در شبکه‌های آلوده به هارمونیک، پدیده رزونانس است. هنگامی که راکتانس سلفی شبکه و راکتانس خازنی بانک خازنی در یک فرکانس هارمونیکی با یکدیگر برابر شوند، شرایط رزونانس سری یا موازی ایجاد می‌شود. در این وضعیت، دامنه جریان یا ولتاژ هارمونیکی به‌شدت افزایش یافته و احتمال آسیب به خازن‌ها، ترانسفورماتورها، کابل‌ها و تجهیزات حفاظتی وجود دارد.

به همین دلیل در شبکه‌هایی که دارای اینورتر، درایو کنترل دور موتور (VFD)، UPS، یکسوسازها و سایر بارهای غیرخطی هستند، استفاده از بانک خازنی معمولی توصیه نمی‌شود. راهکار مهندسی در چنین شرایطی، استفاده از فیلترهای هارمونیک یا بانک‌های خازنی مجهز به راکتور دیتیون (Detuned Reactor) است که با جابه‌جا کردن فرکانس رزونانس، از تقویت هارمونیک‌ها جلوگیری کرده و پایداری شبکه و طول عمر تجهیزات را افزایش می‌دهند.

اهمیت اطلاعات در طراحی بانک خازنی

طراحی بانک خازنی بدون بررسی کیفیت توان و اندازه‌گیری هارمونیک‌ها می‌تواند منجر به انتخاب نادرست تجهیزات و افزایش ریسک رزونانس در شبکه شود. به همین دلیل پیش از طراحی، هارمونیک‌های ولتاژ و جریان باید توسط آنالایزر شبکه اندازه‌گیری و تحلیل شوند.

مهم‌ترین اطلاعات موردنیاز در طراحی بانک خازنی عبارت‌اند از:

• تعیین میزان اعوجاج هارمونیکی (THD) شبکه
• محاسبه فرکانس رزونانس احتمالی
• شناسایی هارمونیک‌های غالب مانند مرتبه پنجم و هفتم
• بررسی تأثیر بانک خازنی بر تقویت هارمونیک‌ها
• انتخاب بانک خازنی معمولی یا مجهز به فیلتر هارمونیک

در شبکه‌های دارای اینورتر، UPS و درایوهای کنترل دور موتور، نصب بانک خازنی بدون فیلتر ممکن است باعث تشدید هارمونیک‌ها و افزایش جریان‌های مخرب شود. در چنین شرایطی استفاده از بانک خازنی مجهز به راکتور هارمونیکی (Detuned Reactor) راهکار مطمئن‌تری برای جلوگیری از رزونانس، افزایش طول عمر تجهیزات و حفظ پایداری شبکه خواهد بود.

جمع بندی از فیلتر حذف هارمونیک بانک خازنی

فیلتر حذف هارمونیک بانک خازنی یکی از مؤثرترین راهکارها برای کنترل اعوجاج هارمونیکی، جلوگیری از رزونانس و افزایش طول عمر تجهیزات الکتریکی است. استفاده صحیح از این سیستم باعث بهبود کیفیت توان، کاهش تلفات انرژی و حفاظت از خازن‌ها و تجهیزات شبکه می‌شود. برق بازار با ارائه انواع فیلترهای هارمونیک و بانک‌های خازنی استاندارد، راهکارهای تخصصی و مهندسی‌شده‌ای را برای صنایع و پروژه‌های برق فراهم می‌کند.

در مجموعه برق بازار، تلاش می‌کنیم با ارائه تجهیزات اصلاح ضریب توان، بانک‌های خازنی استاندارد، فیلترهای هارمونیک و مشاوره تخصصی، راهکارهای مطمئن و مهندسی‌شده‌ای را برای افزایش بهره‌وری و ایمنی سیستم‌های الکتریکی در اختیار صنایع، پیمانکاران و مهندسان برق قرار دهیم.
