کنتاکتور چیست و نحوه کار آن چگونه است؟

در بسیاری از تجهیزات صنعتی، موتورهای الکتریکی، سیستم‌های تهویه و خطوط تولید، امکان قطع و وصل مستقیم جریان‌های بالا توسط کلیدهای معمولی وجود ندارد. در چنین شرایطی کنتاکتور (contactor) به‌عنوان یک کلید الکترومغناطیسی قدرت وارد مدار می‌شود و امکان کنترل ایمن بارهای سنگین را از طریق یک سیگنال کنترلی کم‌قدرت فراهم می‌کند. این تجهیز یکی از مهم ترین اجزای مدارهای فرمان و قدرت است که نقش اساسی در اتوماسیون صنعتی، حفاظت تجهیزات و افزایش قابلیت اطمینان سیستم های الکتریکی ایفا می‌کند. در ادامه همراه برق بازار باشید، تا به طور کامل در مورد کنتاکتور و تفاوتش با رله، صحبت کنیم. برای انتخاب و خرید کنتاکتور مطابق با نیاز خود، حتما به کارشناسان ما زنگ بزنید تا مشاوره رایگان دریافت کنید.

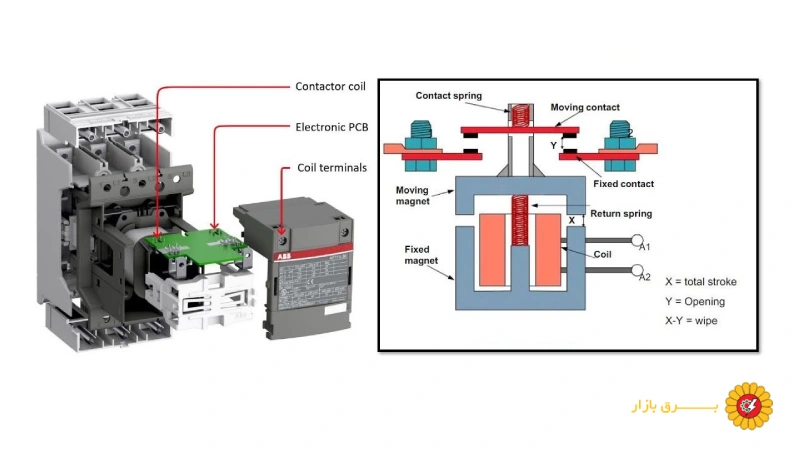

کار کنتاکتور دقیقا چیه؟

کار اصلی کنتاکتور، کنترل و قطع و وصل بارهای الکتریکی پرقدرت از طریق یک سیگنال کنترلی کم‌قدرت است. به بیان مهندسی، کنتاکتور یک کلید الکترومکانیکی قدرت محسوب می‌شود که به اپراتور، PLC یا مدار فرمان اجازه می‌دهد بدون عبور جریان اصلی از تجهیزات کنترلی، تجهیزات پرمصرفی مانند الکتروموتورها، کمپرسورها، پمپ‌ها، بانک‌های خازنی، سیستم‌های روشنایی صنعتی و تجهیزات گرمایشی را کنترل کند.

زمانی که ولتاژ به بوبین کنتاکتور اعمال می‌شود، میدان مغناطیسی ایجاد شده هسته متحرک را جذب می‌کند. این حرکت باعث بسته شدن کنتاکت‌های اصلی شده و مسیر عبور جریان قدرت به سمت بار برقرار می‌شود. با قطع تغذیه بوبین، نیروی فنر هسته را به وضعیت اولیه بازمی‌گرداند و کنتاکت‌ها باز شده و جریان بار قطع می‌شود. این فرآیند می‌تواند هزاران بار بدون دخالت مستقیم انسان تکرار شود.

از دیدگاه صنعتی، کنتاکتور تنها یک وسیله قطع و وصل نیست؛ بلکه قلب سیستم‌های اتوماسیون و کنترل موتور به شمار می‌رود. این تجهیز امکان راه‌اندازی از راه دور، اجرای مدارهای فرمان پیچیده، اینترلاک الکتریکی و مکانیکی، کاهش استهلاک کلیدهای دستی و افزایش ایمنی اپراتور را فراهم می‌کند. به همین دلیل تقریباً در تمام تابلوهای برق صنعتی، مراکز کنترل موتور (MCC)، خطوط تولید و سیستم‌های هوشمند کنترل انرژی از کنتاکتور استفاده می‌شود. همچنین کنتاکت‌های آن برای تحمل جریان‌های بالا، جریان هجومی موتور و تعداد بسیار زیاد دفعات کلیدزنی طراحی شده‌اند؛ قابلیتی که رله‌های معمولی فاقد آن هستند.

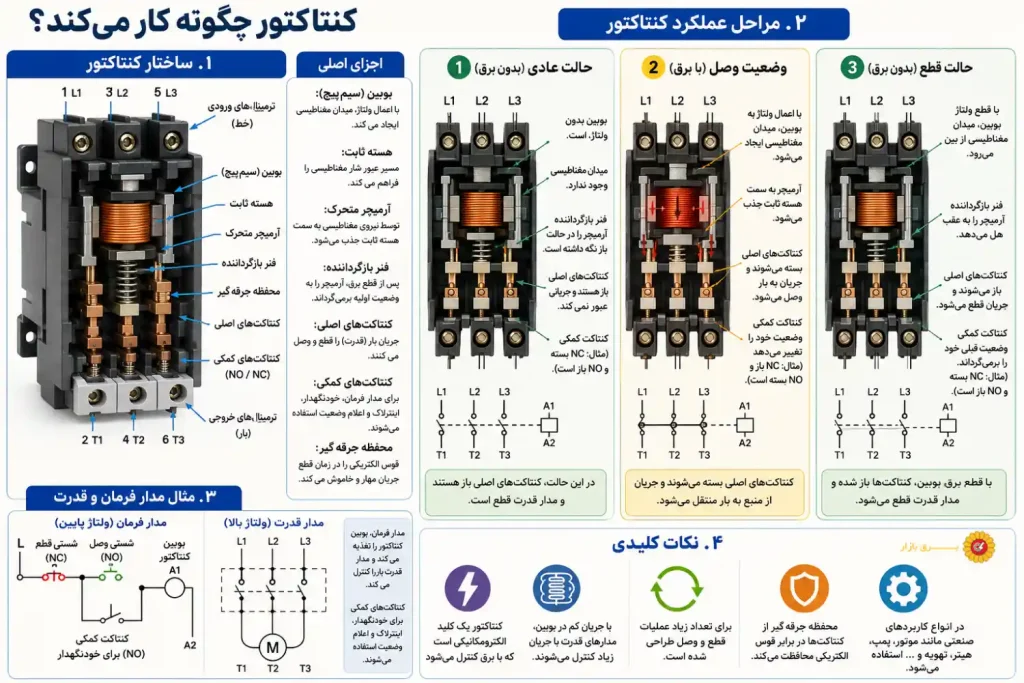

کنتاکتور چگونه کار می‌کند؟

عملکرد کنتاکتور بر پایه خاصیت الکترومغناطیسی طراحی شده است. هنگامی که ولتاژ به بوبین اعمال می‌شود، جریان از سیم‌پیچ عبور کرده و در اطراف آن یک میدان مغناطیسی ایجاد می‌شود. این میدان مغناطیسی هسته متحرک را به سمت هسته ثابت جذب می‌کند و باعث فعال شدن مکانیزم داخلی کنتاکتور می‌شود.

در نتیجه این جابه‌جایی مکانیکی، وضعیت کنتاکت‌های داخلی تغییر می‌کند. کنتاکت‌های قدرت که در حالت عادی باز هستند بسته شده و انرژی الکتریکی به مصرف‌کننده منتقل می‌شود. این فرآیند تنها در کسری از ثانیه انجام می‌شود و امکان کنترل تجهیزات پرمصرف از طریق یک مدار فرمان کم جریان را فراهم می‌کند.

تا زمانی که بوبین تحت ولتاژ باشد، نیروی مغناطیسی ایجاد شده، مجموعه متحرک را در وضعیت کاری نگه می‌دارد. به محض حذف ولتاژ فرمان، میدان مغناطیسی از بین می‌رود و فنر بازگرداننده تمامی قطعات متحرک را به وضعیت اولیه بازمی‌گرداند. در این حالت ارتباط الکتریکی مدار قدرت قطع شده و تجهیز متصل به آن از مدار خارج می‌شود.

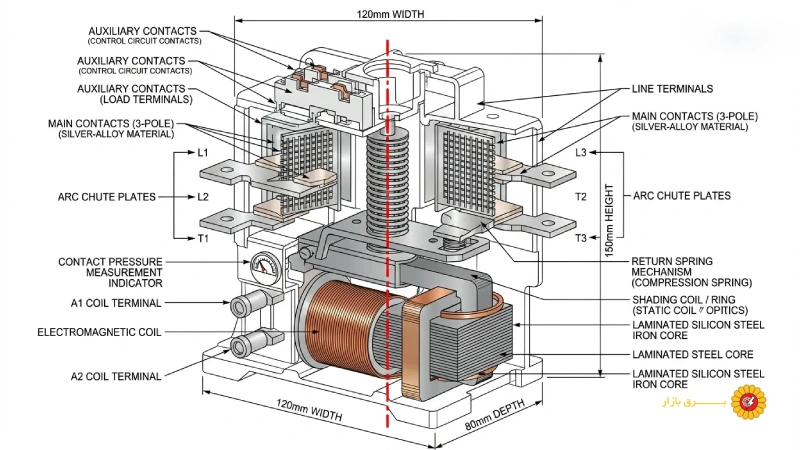

اجزای تشکیل دهنده و ساختمان یک کنتاکتور

کنتاکتور از مجموعه‌ای از قطعات الکترومغناطیسی، مکانیکی و الکتریکی تشکیل شده است که در کنار یکدیگر وظیفه کنترل و قطع و وصل مدارهای قدرت را بر عهده دارند. مهم‌ترین اجزای کنتاکتور عبارت‌اند از:

• بوبین (Coil)
• هسته ثابت (Fixed Core)
• هسته متحرک یا آرمیچر (Armature)
• کنتاکت‌های اصلی (Main Contacts)
• کنتاکت‌های کمکی (Auxiliary Contacts)
• فنر بازگرداننده (Return Spring)
• محفظه خاموش‌کننده قوس الکتریکی (Arc Chute)
• ترمینال‌های ورودی و خروجی
• بدنه یا قاب عایق

بوبین (Coil)

بوبین بخش محرک کنتاکتور است که با دریافت ولتاژ فرمان، میدان مغناطیسی تولید می‌کند. این میدان باعث جذب هسته متحرک شده و فرآیند قطع یا وصل کنتاکت‌ها را آغاز می‌کند. ولتاژ کاری بوبین می‌تواند AC یا DC باشد و در مقادیر مختلفی مانند 24، 48، 110 یا 220 ولت طراحی شود. عملکرد صحیح بوبین تأثیر مستقیمی بر سرعت و اطمینان عملکرد کنتاکتور دارد.

هسته ثابت و هسته متحرک (Magnetic Core)

هسته مغناطیسی از دو بخش ثابت و متحرک تشکیل شده است. زمانی که بوبین انرژی‌دار می‌شود، میدان مغناطیسی ایجادشده هسته متحرک را به سمت هسته ثابت جذب می‌کند. این حرکت مکانیکی نیروی لازم برای باز و بسته شدن کنتاکت‌ها را فراهم می‌سازد. هسته‌ها معمولاً از ورق‌های فولادی سیلیکونی لایه ای ساخته می‌شوند تا تلفات مغناطیسی و گرمایش کاهش یابد.

کنتاکت‌های اصلی (Main Contacts)

کنتاکت‌های اصلی وظیفه عبور جریان قدرت و تغذیه بارهای سنگین مانند الکتروموتورها، کمپرسورها و تجهیزات صنعتی را بر عهده دارند. این کنتاکت‌ها هنگام فعال شدن کنتاکتور بسته شده و مسیر جریان را برقرار می‌کنند. به دلیل عبور جریان‌های بالا، معمولاً از آلیاژهای مقاوم در برابر جرقه، حرارت و سایش ساخته می‌شوند تا عمر کاری بالایی داشته باشند.

کنتاکت‌های کمکی (Auxiliary Contacts)

کنتاکت‌های کمکی برای مدار فرمان مورد استفاده قرار می‌گیرند و معمولاً جریان بسیار کمتری نسبت به کنتاکت‌های اصلی از خود عبور می‌دهند. این کنتاکت‌ها می‌توانند به صورت نرمال باز (NO) یا نرمال بسته (NC) باشند و در مدارهای خودنگهدار، اینترلاک، سیگنال‌دهی، هشدار و ارتباط با PLC کاربرد گسترده‌ای دارند.

فنر بازگرداننده (Return Spring)

فنر بازگرداننده وظیفه دارد پس از قطع برق بوبین، هسته متحرک و کنتاکت‌ها را به وضعیت اولیه بازگرداند. این قطعه تضمین می‌کند که در صورت از بین رفتن ولتاژ فرمان، مدار قدرت به سرعت قطع شود. کیفیت و استحکام فنر نقش مهمی در عملکرد مطمئن و تعداد دفعات کلیدزنی کنتاکتور ایفا می‌کند.

محفظه جرقه‌گیر (Arc Chute)

هنگام قطع مدارهای دارای جریان بالا، بین کنتاکت‌ها قوس الکتریکی یا جرقه ایجاد می‌شود. محفظه جرقه‌گیر وظیفه کنترل، تقسیم و خاموش کردن این قوس را بر عهده دارد. وجود این بخش باعث جلوگیری از آسیب دیدن کنتاکت‌ها، افزایش ایمنی و طول عمر کنتاکتور می‌شود. در کنتاکتورهای صنعتی این بخش یکی از مهم‌ترین اجزای حفاظتی محسوب می‌شود.

بدنه یا قاب عایق (Insulating Housing)

تمام اجزای داخلی کنتاکتور درون یک بدنه عایق و مقاوم قرار می‌گیرند. این بدنه علاوه بر محافظت مکانیکی از قطعات، از تماس مستقیم افراد با بخش‌های برق‌دار جلوگیری می‌کند. معمولاً از مواد پلیمری مهندسی با مقاومت بالا در برابر حرارت، ضربه و آتش ساخته می‌شود تا در محیط‌های صنعتی دوام مناسبی داشته باشد.

ترمینال‌های ورودی و خروجی (Terminals)

ترمینال‌ها نقاط اتصال سیم‌ها و کابل‌ها به کنتاکتور هستند. ترمینال‌های قدرت برای اتصال مدار اصلی و ترمینال‌های فرمان برای اتصال بوبین و کنتاکت‌های کمکی استفاده می‌شوند. طراحی مناسب این بخش باعث کاهش مقاومت اتصال، جلوگیری از گرم شدن بیش از حد و افزایش ایمنی سیستم الکتریکی خواهد شد.

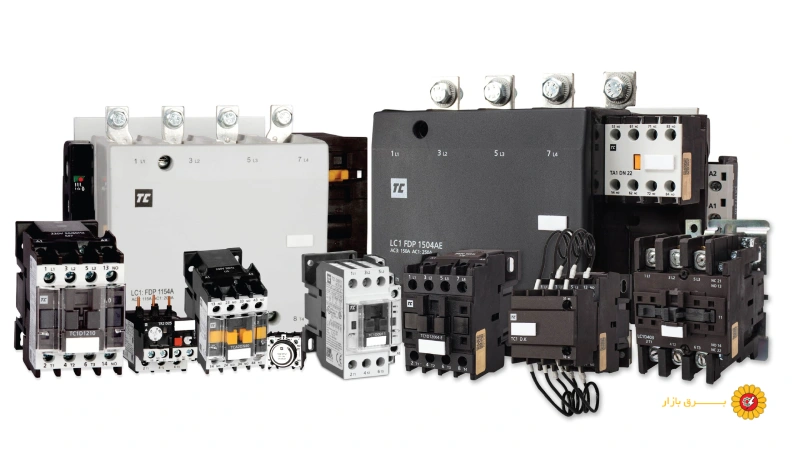

مهم ترین کاربردهای کنتاکتور

کنتاکتورها به دلیل توانایی کنترل ایمن جریان‌های بالا و امکان فرمان‌پذیری از راه دور، در طیف گسترده‌ای از تجهیزات صنعتی و تأسیساتی مورد استفاده قرار می‌گیرند. از راه‌اندازی الکتروموتورها گرفته تا کنترل سیستم‌های روشنایی، تهویه، گرمایش و اتوماسیون صنعتی، این تجهیزات یکی از مهم‌ترین اجزای مدارهای قدرت و فرمان محسوب می‌شوند. در ادامه چند مورد از کاربرد های مهم را باهم مرور می‌کنیم:

• راه‌اندازی و توقف الکتروموتورها: متداول‌ترین کاربرد کنتاکتور، کنترل روشن و خاموش شدن موتورهای الکتریکی در صنایع، کارگاه‌ها، پمپ‌ها، فن‌ها و تجهیزات تولیدی است.
• اجرای مدار ستاره-مثلث: در موتورهای پرقدرت برای کاهش جریان راه‌اندازی از چند کنتاکتور در مدار ستاره-مثلث استفاده می‌شود.
• تغییر جهت چرخش موتور: با جابه‌جایی توالی فازها توسط کنتاکتورها می‌توان جهت گردش موتورهای سه‌فاز را کنترل کرد.
• کنترل بارهای سنگین الکتریکی: کنتاکتورها امکان قطع و وصل ایمن بارهای با جریان بالا را بدون عبور جریان قدرت از مدار فرمان فراهم می‌کنند.
• کنترل سیستم‌های روشنایی بزرگ: در کارخانه‌ها، سوله‌ها، استادیوم‌ها و مراکز تجاری برای مدیریت گروهی مدارهای روشنایی به کار می‌روند.
• کنترل تجهیزات گرمایشی: در کوره‌های صنعتی، هیترهای الکتریکی و سیستم‌های گرمایشی برای مدیریت توان مصرفی استفاده می‌شوند.
• کنترل سیستم‌های تهویه مطبوع (HVAC): چیلرها، هواسازها، فن‌ها و کمپرسورهای سیستم‌های تهویه معمولاً توسط کنتاکتورها کنترل می‌شوند.
• سوئیچینگ بانک‌های خازنی: در سیستم‌های اصلاح ضریب توان، کنتاکتورهای مخصوص خازنی وظیفه اتصال و جداسازی پله‌های خازنی را بر عهده دارند.
• مدارهای اتوماسیون صنعتی: کنتاکتورها یکی از اجزای اصلی ارتباط بین PLC، سنسورها و تجهیزات قدرت در خطوط تولید خودکار هستند.
• ایجاد مدارهای اینترلاک: برای جلوگیری از عملکرد همزمان تجهیزات ناسازگار و افزایش ایمنی سیستم از کنتاکت‌های کمکی استفاده می‌شود.
• کنترل پمپ‌های آب و فاضلاب: در ایستگاه‌های پمپاژ و تأسیسات آبرسانی، کنتاکتورها فرآیند راه‌اندازی و توقف پمپ‌ها را مدیریت می‌کنند.
• استفاده در آسانسورها و جرثقیل‌ها: کنترل حرکت، تغییر جهت و توقف ایمن تجهیزات بالابر از جمله کاربردهای مهم کنتاکتورها است.
• قطع اضطراری تجهیزات: در شرایط خطا یا توقف اضطراری، کنتاکتور می‌تواند به سرعت منبع تغذیه تجهیزات را قطع کند.
• مدیریت ژنراتورها و منابع برق اضطراری: در برخی تابلوهای قدرت برای کنترل مدارهای انتقال توان و تجهیزات پشتیبان استفاده می‌شود.
• کنترل خطوط تولید خودکار: بسیاری از ماشین‌آلات صنعتی برای هماهنگی مراحل مختلف تولید به کنتاکتورها متکی هستند.

معرفی کامل انواع کنتاکتور و تفاوت آن ها

کنتاکتورها بر اساس نوع جریان کاری، ساختار داخلی و کاربرد صنعتی در دسته‌های مختلفی قرار می‌گیرند. هر یک از این تجهیزات برای شرایط خاصی طراحی شده‌اند و انتخاب صحیح آن‌ها تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر سیستم الکتریکی دارد. در ادامه با رایج‌ترین انواع کنتاکتور آشنا می‌شویم.

کنتاکتور AC

کنتاکتور AC برای قطع و وصل مدارهایی طراحی شده است که با جریان متناوب کار می‌کنند. این نوع کنتاکتور بیشترین کاربرد را در راه‌اندازی موتورهای سه‌فاز، سیستم‌های تهویه مطبوع، تجهیزات صنعتی و تابلوهای برق دارد. در ساختار آن معمولاً از هسته‌های ورقه‌ای و حلقه سایه‌دار (Shading Ring) استفاده می‌شود تا لرزش و صدای ناشی از تغییرات میدان مغناطیسی کاهش یابد. سرعت عملکرد بالا و توانایی تحمل جریان‌های هجومی از مهم‌ترین ویژگی‌های این نوع کنتاکتور است.

کنتاکتور DC

کنتاکتور DC برای مدارهای جریان مستقیم مورد استفاده قرار می‌گیرد و در تجهیزاتی مانند سیستم‌های خورشیدی، باتری‌های صنعتی، خودروهای برقی، جرثقیل‌ها و تجهیزات مخابراتی کاربرد دارد. از آنجا که خاموش کردن قوس الکتریکی در مدارهای DC دشوارتر از مدارهای AC است، این کنتاکتورها معمولاً دارای طراحی ویژه‌ای برای کنترل و مهار جرقه الکتریکی هستند. ساختار داخلی آن‌ها به گونه‌ای طراحی شده که قطع و وصل جریان مستقیم با ایمنی بیشتری انجام شود.

کنتاکتور قدرت (Power Contactor)

این نوع کنتاکتور برای کنترل بارهای سنگین و جریان‌های بالا طراحی شده است. موتورهای صنعتی بزرگ، کمپرسورها، خطوط تولید، پمپ‌های پرقدرت و تجهیزات تأسیساتی از جمله کاربردهای اصلی آن هستند. کنتاکتورهای قدرت دارای کنتاکت‌های مقاوم، ظرفیت کلیدزنی بالا و طول عمر مکانیکی قابل توجهی هستند.

کنتاکتور خازنی (Capacitor Contactor)

کنتاکتور خازنی به طور ویژه برای سوئیچینگ بانک‌های خازنی و سیستم‌های اصلاح ضریب توان طراحی شده است. این تجهیزات به کمک کنتاکت‌ها و مقاومت‌های مخصوص، جریان هجومی بسیار زیاد خازن‌ها را در لحظه اتصال کنترل کرده و از آسیب دیدن تجهیزات جلوگیری می‌کنند.

کنتاکتور مغناطیسی (Magnetic Contactor)

کنتاکتور مغناطیسی در واقع رایج‌ترین فناوری مورد استفاده در کنتاکتورهای امروزی است. عملکرد این تجهیز بر پایه میدان الکترومغناطیسی ایجادشده توسط بوبین انجام می‌شود و امکان کنترل بارهای الکتریکی را بدون دخالت مستقیم اپراتور فراهم می‌کند. تقریباً تمامی کنتاکتورهای صنعتی مدرن از این مکانیزم برای قطع و وصل مدار استفاده می‌کنند.

کنتاکتور خلا (Vacuum Contactor)

کنتاکتور خلا در شبکه‌های ولتاژ متوسط و کاربردهای صنعتی حساس مورد استفاده قرار می‌گیرد. در این نوع کنتاکتور، قطع و وصل جریان در یک محفظه خلأ انجام می‌شود که موجب کاهش شدید قوس الکتریکی، افزایش عمر کنتاکت‌ها و بهبود قابلیت اطمینان سیستم می‌شود. این تجهیزات معمولاً در صنایع سنگین، معادن و نیروگاه‌ها کاربرد دارند.

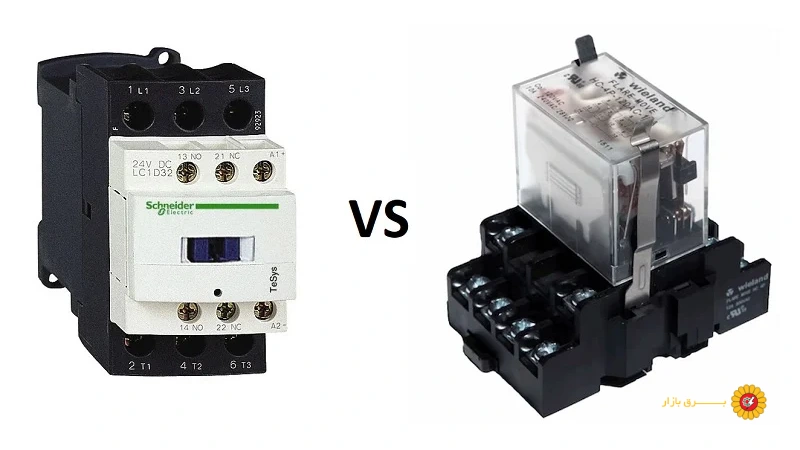

تفاوت کنتاکتور و رله در چیست؟

کنتاکتور و رله هر دو از تجهیزات کنترلی پرکاربرد در مدارهای الکتریکی هستند و عملکرد آن‌ها بر پایه ایجاد میدان مغناطیسی توسط بوبین انجام می‌شود. با این حال، مهم‌ترین تفاوت این دو تجهیز در نوع کاربرد و میزان جریان قابل تحمل آن‌ها است. رله‌ها معمولاً برای کنترل مدارهای فرمان و تجهیزات کم‌جریان استفاده می‌شوند، در حالی که کنتاکتورها برای قطع و وصل بارهای قدرت مانند الکتروموتورها، پمپ‌ها، کمپرسورها و سیستم‌های روشنایی صنعتی طراحی شده‌اند.

کنتاکتورها از کنتاکت‌های مقاوم‌تر، ظرفیت جریان بالاتر و محفظه‌های مخصوص خاموش کردن قوس الکتریکی برخوردار هستند. این ویژگی‌ها باعث می‌شود بتوانند در شرایط صنعتی و برای کنترل بارهای سنگین عملکرد مطمئن‌تری داشته باشند. در مقابل، رله‌ها بیشتر در مدارهای کنترلی، سیستم‌های الکترونیکی و تجهیزات اتوماسیون مورد استفاده قرار می‌گیرند.

به طور کلی می‌توان گفت هر جا نیاز به کنترل بارهای پرقدرت باشد از کنتاکتور استفاده می‌شود و هر جا هدف کنترل سیگنال‌ها یا بارهای سبک باشد، رله انتخاب مناسب‌تری خواهد بود.

جدول تفاوت کنتاکتور و رله

ویژگی	کنتاکتور	رله
کاربرد اصلی	کنترل مدارهای قدرت	کنترل مدارهای فرمان
میزان جریان قابل تحمل	بالا	پایین
مناسب برای	موتور، پمپ، کمپرسور و هیتر	سنسور، PLC و تجهیزات کنترلی
مقاومت در برابر جرقه	بالا	محدود
ابعاد	بزرگ‌تر	کوچک‌تر
قیمت	بیشتر	کمتر
استفاده در تابلوهای صنعتی	بسیار رایج	بیشتر در بخش فرمان

نکته: در بسیاری از تابلوهای برق صنعتی، رله و کنتاکتور در کنار یکدیگر استفاده می‌شوند؛ رله فرمان را صادر می‌کند و کنتاکتور وظیفه قطع و وصل بار اصلی را بر عهده دارد.

نتیجه گیری

کنتاکتور را می‌توان یکی از مهم‌ترین تجهیزات در سیستم‌های برق صنعتی و اتوماسیون دانست؛ قطعه‌ای که اگرچه ساختار نسبتاً ساده‌ای دارد، اما نقش آن در کنترل ایمن و مطمئن بارهای الکتریکی بسیار حیاتی است. از راه‌اندازی موتورهای الکتریکی گرفته تا کنترل سیستم‌های روشنایی، تهویه و تجهیزات صنعتی، کنتاکتورها امکان مدیریت بارهای پرقدرت را با استفاده از مدارهای فرمان کم‌جریان فراهم می‌کنند. آشنایی با ساختار، نحوه عملکرد، انواع و کاربردهای کنتاکتور به مهندسان، تکنسین‌ها و فعالان حوزه برق کمک می‌کند تا انتخاب دقیق‌تری داشته باشند و از تجهیزات خود با حداکثر راندمان و ایمنی بهره ببرند. به همین دلیل، کنتاکتور همچنان یکی از اجزای جدایی‌ناپذیر تابلوهای برق و سیستم‌های کنترل مدرن به شمار می‌آید.
