کابل زره دار برای شرایطی طراحی شده که عایق معمولی جواب نمیدهد؛ جایی که کابل باید زیر خاک دفن شود، از مسیر صنعتی پرتردد عبور کند یا در معرض ضربه و فشار مداوم قرار بگیرد. در این کابل، یک پوشش فلزی اضافه (معمولا از جنس فولاد یا آلومینیوم) دور هادی و عایق کشیده میشود؛ همان چیزی که در صنعت برق و در بین تجهیزات برق ساختمان، زره یا آرمور نامیده میشود.
نقش این لایه کاملا مشخص است: جلوگیری از آسیب فیزیکی در برابر ضربه، فشار، جویدگی جانوران، رطوبت و عوامل خورنده محیطی. کابل بدون زره برای مسیرهای محافظتشده و داخل ساختمان جواب میدهد، اما در محیطهای صنعتی یا دفن مستقیم، همین لایهی اضافه از یک ویژگی جانبی به یک الزام فنی تبدیل میشود.
نتیجهی عملی را میتوان در سه محور خلاصه کرد: عمر مفید بالاتر، عملکرد پایدارتر در طول زمان، و کاهش ریسک قطعی در محیطهای حساس. هزینهی اولیهی بالاتر این کابلها معمولا با کاهش هزینههای تعمیر و نگهداری در بلندمدت جبران میشود. در ادامه کاملا در مورد کابل زره دار صحبت خواهیم کرد.
همه چیز در مورد کابل زره دار
کابل زره دار (شیلد دار) چیست و چرا به آن نیاز داریم؟
کابل زره دار علاوه بر اجزای استاندارد یک کابل برق، یک لایهی فلزی اضافه به نام زره یا آرمور دارد. این لایه دو وظیفه ی اصلی را بر عهده میگیرد: محافظت مکانیکی در برابر فشار، ضربه و برش، و در بسیاری موارد، عملکردی شبیه به یک شیلد در برابر تداخل الکترومغناطیسی. به همین دلیل است که در بازار، از عبارت کابل شیل دار هم برای معرفی همین محصول استفاده میشود؛ هرچند در متون تخصصیتر، شیلد بیشتر به لایهی محافظ در برابر نویز الکتریکی اشاره دارد و زره بیشتر روی محافظت مکانیکی تمرکز میکند، اما در کاربرد بازاری این دو اصطلاح اغلب بهجای هم به کار میروند. طول عمر معمول این کابلها در شرایط نصب صحیح میتواند تا حدود سی سال هم برسد؛ عددی که نشان میدهد سرمایهگذاری روی این نوع کابل، بهویژه در پروژههای زیرساختی، معمولا توجیه اقتصادی دارد.
اجزای تشکیل دهنده کابل زره دار

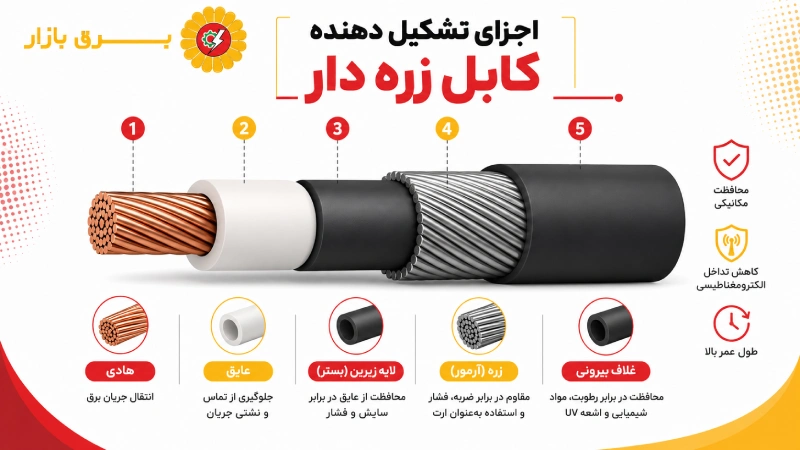

ساختار کابل زره دار از مرکز به سمت بیرون، از چند لایهی مجزا تشکیل شده که هرکدام وظیفهی مشخصی دارند. شناخت دقیق این اجزا کمک میکند بفهمیم چرا این کابل در برابر شرایط سخت محیطی اینقدر مقاوم است.
هادی (Conductor)
هادی، بخش اصلی هر کابل است و وظیفهی انتقال جریان برق را بر عهده دارد. در کابلهای زره دار گاهی از مس یا آلومینیوم بهصورت رشتههای تابیدهشده استفاده میشود. مس رسانایی بالاتر و مقاومت بهتری در برابر خوردگی دارد، در حالی که آلومینیوم سبکتر و مقرونبهصرفهتر است اما رسانایی کمتری نسبت به مس دارد. انتخاب بین این دو بیشتر اوقات به ولتاژ کار، طول مسیر کابلکشی و بودجهی پروژه بستگی دارد.
عایق (Insulation)
لایهی عایق دور هادی را میپوشاند تا از تماس مستقیم هادی با سایر اجزای فلزی کابل و محیط بیرون جلوگیری کند. متداولترین متریال مورد استفاده، پلیاتیلن کراس لینک شده (XLPE) است که به دلیل مقاومت حرارتی بالا و استحکام دیالکتریک عالی شناخته میشود؛ در برخی محصولات هم از PVC استفاده میشود. ضخامت این لایه مستقیماً به ولتاژ نامی کابل وابسته است؛ هرچه ولتاژ بالاتر برود، عایق ضخیمتری لازم است تا استحکام دیالکتریک کافی حفظ شود.
لایه زیرین (بستر یا Bedding)
بین عایق و زره، یک لایهی میانی به نام «بستر» یا «لایه زیرین» قرار میگیرد که معمولا از PVC ساخته میشود. نقش این لایه شبیه یک بالشتک محافظ است: در هنگام خم شدن یا کشیده شدن کابل، از سایش و فشار مستقیم زره روی عایق جلوگیری میکند. بدون این لایه، در بلندمدت اصطکاک بین زره و عایق میتوانست باعث آسیب تدریجی به عایقبندی شود.
زره یا آرمور (Armour)
زره، بخش شناسنامه دار این نوع کابل است و از سیم یا نوار فولادی/آلومینیومی تشکیل میشود. بسته به جنس و شکل زره، انواع مختلفی مثل SWA (زره سیمی فولادی)، STA (نوار فولادی) و AWA (زره آلومینیومی) وجود دارد. این لایه در برابر فشردگی، ضربه و جویدهشدن توسط جوندگان مقاومت میکند و در مسیرهای دفنی مستقیم، جایگزین لولهگذاری میشود. نکتهی جالب اینجاست که زره در بسیاری از نصبها بهصورت همزمان بهعنوان مسیر ارت یا هادی حفاظتی مدار (CPC) هم عمل میکند، به شرطی که بهدرستی به سیستم زمین متصل شده باشد؛ این یعنی زره فقط یک محافظ مکانیکی صرف نیست، بلکه در ایمنی الکتریکی سیستم هم نقش دارد.
غلاف بیرونی
آخرین لایه، غلاف بیرونی است که معمولا از PVC، پلیاتیلن (PE) یا ترکیبات بدون هالوژن و کمدود (LSZH) ساخته میشود. این لایه، کل مجموعه را در کنار هم نگه میدارد و در برابر رطوبت، مواد شیمیایی و اشعه فرابنفش محافظت میکند. در پروژههایی با الزامات سختگیرانهی ایمنی حریق مثل ساختمانهای بلندمرتبه یا مترو، غلاف LSZH ترجیح داده میشود چون در صورت آتشسوزی، گاز سمی کمتری تولید میکند.
انواع کابل زره دار (آرموردار)
کابلهای زره دار بر اساس جنس و شکل زره به چند دسته اصلی تقسیم میشوند: زره سیمی، زره نواری، زره بافته مسی و غلاف سربی. هرکدام برای شرایط محیطی و کاربرد خاصی طراحی شدهاند و انتخاب نوع مناسب به عواملی مثل نیاز به انعطافپذیری یا مقاومت شیمیایی بستگی دارد.
کابل زره سیمی (SWA)
در این نوع، بهجای نوار فلزی از رشتههای سیم (بیشتر فولاد یا آلومینیوم) استفاده میشود که دور کابل پیچیده میشوند. این نوع زره از رشتههای بافته شده سیمهای فولادی یا آلومینیوم ساخته میشود و در برخی از کابلهایی استفاده میشود که نیاز به انعطاف بیشتری دارند. به همین دلیل، زره سیمی معمولا برای کابلهای تک رشته یا مسیرهایی با خمهای زیاد ترجیح داده میشود.
کابل زره نواری (STA)
در این حالت، به جای سیم، از نوارهای فلزی استفاده میشود که دور کابل پیچیده میشوند و این نوع زره انعطاف کمتری نسبت به سیمی دارد؛ بیشتر برای کابلهایی به کار میرود که نیاز به محافظت با شدت بیشتری دارند. کابل زره نواری در کابلهای چندرشته و مسیرهای مستقیم زیرزمینی کاربرد دارد.
کابل با آرمور آلومینیومی (AWA)
این کابلها یک یا چند هسته و یک زره سیمی از جنس آلومینیوم دارند. وزن کمتر آلومینیوم نسبت به فولاد، این نوع را برای پروژههایی که کاهش وزن کابل اهمیت دارد مناسبتر میکند.
کابل زره دار فولادی (SWA / کابل قدرت مسلح)
در منابع فارسی، کابل زره دار عموماً به دو دسته کابل زرهی فولادی (SWA) و کابل زره دار آلومینیومی (AWA) تقسیم میشود که هر دو ساختار مشابهی دارند اما بر اساس جنس زره کاربردهای متفاوتی پیدا میکنند. فولاد به دلیل استحکام بالاتر، برای محیطهای صنعتی سنگین ترجیح داده میشود.
کابل زره دار غلاف سربی
این کابلها در انواع فشار متوسط و فشار ضعیف عرضه میشوند و در محیطهای شیمیایی، کارخانههای پتروشیمی، پمپبنزینها و پروژههای نفت و گاز از آنها استفاده میشود. غلاف سربی در برابر نفوذ مواد شیمیایی و رطوبت مقاومت بالایی دارد.
کابل آرمور سیم افشان (بافت مسی)
این نوع کابل مسلح در مکانهایی که به محافظت کمتری نیاز است استفاده میشود و بافت سیمی نازکتری دارد. از این رو، بیشتر برای کاربردهای داخلی یا کمخطر مناسب است تا محیطهای صنعتی سنگین.
معرفی کامل کاربرد ها و نقاط قوت کابل زره دار
کاربردهای کابل زرهدار
- ✓ محیطهای صنعتی سنگین مثل کارخانهها، کارگاهها و نیروگاهها
- ✓ مقاومت در برابر فشار، سایش و لهشدگی ناشی از ماشینآلات صنعتی
- ✓ دفن مستقیم زیر خاک بدون نیاز به لولهکشی اضافی
- ✓ عبور از داخل کانالها، لولهها و داکتهای برق
- ✓ محافظت در برابر حفاریهای تصادفی و عبور وسایل نقلیه سنگین
- ✓ شبکههای توزیع برق از فشار ضعیف تا متوسط و قوی
- ✓ تأمین برق خانهها، انبارها و سازههای بیرونی
- ✓ مقاومت در برابر آسیب ناشی از جوندگان
نقاط قوت کابل زرهدار
- ✓ حفاظت مکانیکی عالی در برابر ضربه، فشار، سایش، خمشدن و کشش
- ✓ افزایش عمر مفید کابل و جلوگیری از خرابیهای پرهزینه
- ✓ دوام و ایمنی بالا با غلاف فلزی که از تماس تصادفی با هادی جلوگیری میکند
- ✓ مقاومت در برابر رطوبت، خوردگی و جوندگان
- ✓ قابلیت نصب مستقیم زیرزمینی بدون نیاز به کانالکشی
- ✓ کاهش هزینههای نصب و زمان اجرای پروژه
- ✓ تولید مطابق استانداردهای بینالمللی مانند IEC 60502-1 و DIN VDE
- ✓ انطباق با استاندارد ملی ایران (ISIRI 3569-1) که کیفیت را تضمین میکند

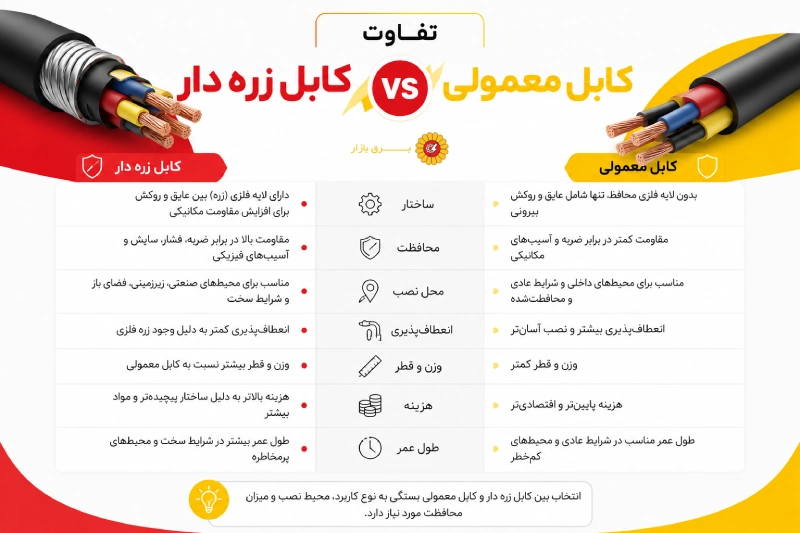

تفاوت کابل زره دار با کابل معمولی
کابل زره دار و کابل معمولی از نظر ساختار داخلی هادی و عایق تفاوت چندانی ندارند؛ تفاوت اصلی در همان لایه فلزی محافظ است که دور کابل زرهدار کشیده میشود. کابل معمولی برای مسیرهای داخلی و محافظتشده (مثل داخل ساختمان یا کانالهای ایمن) کافی است، اما در برابر ضربه، فشار مکانیکی یا دفن مستقیم زیر خاک آسیبپذیر است.
در مقابل، کابل زرهدار برای همین شرایط سخت طراحی شده و میتواند بدون نیاز به لولهکشی اضافی، مستقیماً در زمین دفن شود یا در محیطهای صنعتی پرخطر کار کند. البته این مزیت با هزینه بیشتر، وزن بالاتر و انعطافپذیری کمتر همراه است؛ به همین دلیل انتخاب بین این دو نوع کابل باید بر اساس شرایط واقعی نصب انجام شود، نه صرفاً بر اساس ایمنی بیشتر زرهدار.
راهنمای انتخاب و خرید کابل زره دار مناسب
انتخاب کابل زرهدار مناسب صرفاً به جنس زره محدود نمیشود. چند عامل کلیدی در این تصمیم نقش دارند:
نوع محیط نصب اولین معیار است؛ برای دفن مستقیم زیر خاک، زره سیمی به دلیل انعطاف پذیری بیشتر گزینه بهتری است، در حالی که برای مسیرهای صنعتی سنگین با نیاز به مقاومت بالاتر، زره نواری یا فولادی ترجیح داده میشود.
سطح ولتاژ و نوع کاربرد (فشار ضعیف، متوسط یا قوی) نیز باید با مشخصات فنی کابل تطبیق داده شود، در غیر این صورت خطر خرابی زودهنگام افزایش مییابد.
انطباق با استاندارد لازم است؛ خرید کابلی که مطابق استانداردهایی مانند IEC 60502-1 یا استاندارد ملی ISIRI 3569-1 تولید شده، تضمین میکند که کیفیت و ایمنی محصول قابل اتکا است.
در نهایت، مقایسه هزینه اولیه با هزینههای نگهداری بلندمدت اهمیت دارد؛ کابل زرهدار گرانتر است، اما در محیط های پرخطر هزینه تعویض و تعمیر را به شکل قابل توجهی کاهش میدهد.
جمع بندی
کابل زره دار برای شرایطی ساخته شده که کابل معمولی در آن دوام نمیآورد؛ دفن زیرزمینی، محیط صنعتی پرخطر یا مسیرهایی با فشار و ضربه مداوم. لایه زره (سیمی، نواری، آلومینیومی یا فولادی) قیمت و وزن بیشتری به کابل تحمیل میکند، اما در عوض عمر مفید طولانی تر، ایمنی بالاتر و هزینه نگهداری کمتر را تضمین میکند. انتخاب نوع درست زره، بر اساس محیط نصب و سطح ولتاژ، همان چیزی است که تفاوت یک خرید درست را از یک هزینه اضافه مشخص میکند.
سوالات متداول مربوط به کابل زره دار
کابل زره دار یک لایه فلزی محافظ اضافه دارد که در برابر ضربه، فشار و رطوبت مقاوم است؛ کابل معمولی این لایه را ندارد.
بله، همین قابلیت یکی از دلایل اصلی استفاده از آن است؛ بدون نیاز به لولهکشی یا کانالکشی اضافی.
زره سیمی به دلیل انعطافپذیری بیشتر، معمولا برای دفن مستقیم گزینه مناسبتری نسبت به زره نواری است.
بله، اما هزینه بالاتر اولیه معمولا با کاهش تعمیر و نگهداری در بلندمدت جبران میشود.
