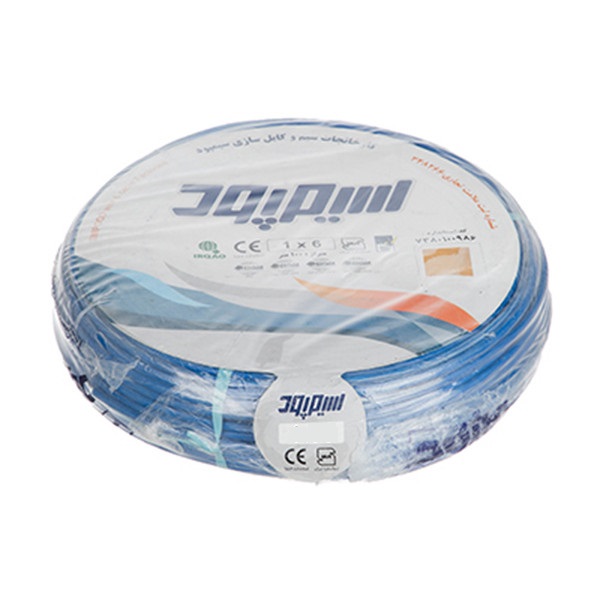

سیم افشان 1 در 35 سیمپود

تحلیل ساختار و عملکرد سیم افشان 1 در 35 سیمپود

هادی سیم افشان 1 در 35 سیمپود از مجموعه‌ای از مفتول‌های نازک مسی تشکیل می‌شود که در کنار یکدیگر سطح مقطع نامی ۳۵ میلی‌متر مربع (35mm²) را ایجاد می‌کنند. ساختار سیم افشان قابلیت فرم‌دهی هادی را افزایش می‌دهد و اجرای مسیر در نزدیکی کلیدها، شینه‌ها و ترمینال‌های تابلو را ساده‌تر می‌کند.

در شرایط نصب مشابه، افزایش سطح مقطع باعث کاهش مقاومت الکتریکی هادی و کنترل بهتر افت ولتاژ می‌شود. ظرفیت نهایی مدار با عدد ۳۵ به‌تنهایی مشخص نمی‌شود و طول مسیر، دمای محیط، روش نصب، تعداد سیم‌های عبوری از لوله و ظرفیت کلید حفاظتی نیز باید در محاسبات لحاظ شوند.

استاندارد IEC 60228 سطح مقطع نامی، تعداد و اندازه مفتول‌ها و مقاومت الکتریکی هادی را از معیارهای اصلی ارزیابی سیم و کابل می‌داند. انتخاب سیم افشان استاندارد باید بر اساس مشخصات واقعی محصول و محاسبات مدار انجام شود، نه صرفاً نرمی هادی یا ضخامت ظاهری روکش.

تناسب سایز ۳۵ با مدارهای قدرت

سطح مقطع ۳۵ میلی‌متر مربع (35mm²) به مساحت مقطع هادی اشاره دارد و نشان‌دهنده قطر خارجی سیم نیست. این سایز معمولاً زمانی انتخاب می‌شود که سطح مقطع ۲۵ میلی‌متر مربع (25mm²) پاسخ‌گوی محاسبات جریان یا افت ولتاژ نباشد و استفاده از سایز ۵۰ میلی‌متر مربع (50mm²) نیز ضرورت فنی نداشته باشد.

بزرگ‌تر انتخاب‌کردن سیم بدون محاسبه، هزینه خرید، شعاع خم، اندازه کابلشو و سختی اجرا را افزایش می‌دهد. انتخاب سطح مقطع کمتر از نیاز نیز می‌تواند افت ولتاژ، دمای هادی و تنش واردشده به تجهیزات را بیشتر کند. تناسب سایز سیم با بار، مسیر و وسیله حفاظتی، معیار اصلی انتخاب محسوب می‌شود.

نکات اجرایی اتصال سیم افشان ۱ در ۳۵ سیمپود

برای اتصال این سیم به کلید، شینه یا ترمینال، استفاده از کابلشوی مناسب سایز ۳۵ میلی‌متر مربع (35mm²) و قالب پرس هماهنگ اهمیت زیادی دارد. کابلشوی بزرگ‌تر، کوچک‌تر یا پرس ناقص می‌تواند سطح تماس را کاهش دهد و موجب افزایش مقاومت و حرارت موضعی در محل اتصال شود.

رشته‌های هادی نباید به‌صورت پراکنده زیر پیچ ترمینال قرار بگیرند. آماده‌سازی صحیح سر سیم، انتخاب اتصال‌دهنده مناسب و کنترل گشتاور پیچ، پایداری اتصال را افزایش می‌دهد و احتمال داغ‌شدن نقطه اتصال را کاهش می‌دهد.

برای سیم‌های تک‌رشته بدون غلاف با عایق PVC، استاندارد IEC 60227-3 الزامات سیم‌کشی ثابت تا ولتاژ نامی ۴۵۰/۷۵۰ ولت (450/750V) را پوشش می‌دهد. انطباق دقیق سیم افشان ۱ در ۳۵ سیمپود با این مشخصات باید از روی لیبل یا برگه فنی همان کلاف تأیید شود.

کاربردهای اصلی سیم افشان 1 در 35 سیمپود

• تابلوهای برق: مناسب سیم‌کشی داخلی تابلوهای توزیع و اتصال تجهیزات قدرت.
• ماشین‌آلات صنعتی: قابل استفاده در بخش‌هایی که انعطاف هادی و فرم‌دهی سیم اهمیت دارد.
• مسیرهای محافظت‌شده: نصب داخل لوله، کانال، تابلو یا محفظه محافظ انجام شود تا عایق در برابر ضربه و فشار آسیب نبیند.

نکات مهم خرید سیم افشان ۱ در ۳۵ سیمپود

• بررسی مشخصات چاپی: نام محصول، سایز ۱ در ۳۵، متراژ و اطلاعات درج‌شده روی سیم یا لیبل کلاف باید با سفارش ثبت‌شده مطابقت داشته باشد. این سایز در منابع بازار به‌صورت کلاف ۱۰۰ متری (100m) و با عنوان NYAF مدل AF1000 ثبت شده است.
• کنترل عایق: روکش سیم باید یکنواخت، سالم و فاقد ترک، بریدگی یا تغییر ضخامت غیرعادی باشد. نوشته‌های روی سیم نیز باید خوانا و در طول محصول منظم باشند.
• ارزیابی اصالت کالا: وزن کلاف می‌تواند برای مقایسه اولیه استفاده شود، اما به‌تنهایی سطح مقطع واقعی یا کیفیت هادی را ثابت نمی‌کند. تطابق لیبل، سلامت بسته‌بندی، مشخصات هادی و اصالت کالا معیارهای مطمئن‌تری برای تصمیم خرید هستند.

انتخاب دقیق سیم افشان 1 در 35 سیمپود برای پروژه

سیم افشان 1 در 35 سیمپود برای مدارهایی مناسب است که محاسبات پروژه، سطح مقطع ۳۵ میلی‌متر مربع (35mm²) را تأیید کرده و انعطاف‌پذیری هادی در زمان نصب اهمیت دارد. انتخاب صحیح سایز، اجرای کابلشو با پرس استاندارد و حفاظت مناسب مسیر، سه عامل اصلی دستیابی به اتصال ایمن و پایدار هستند.

برای تهیه سیم افشان ۱ در ۳۵ سیمپود، فروشگاه برق بازار مشخصات محصول را در کنار اطلاعات خرید ارائه می‌دهد تا انتخاب سیم بر اساس بار مدار، شرایط نصب و نیاز واقعی پروژه انجام شود. این شیوه، مقایسه سایزها و خرید تجهیزات برق را برای پروژه‌های ساختمانی و صنعتی دقیق‌تر می‌کند.
