سیم افشان 95 افشارنژاد

تحلیل ساختار و عملکرد سیم افشان 95 افشارنژاد

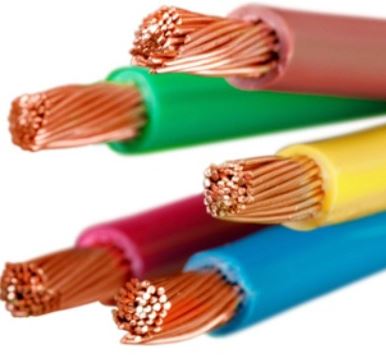

سیم افشان ۹۵ افشارنژاد یک سیم تک‌رشته عایق‌شده با سطح مقطع نامی ۹۵ میلی‌متر مربع (95 mm²) است. هادی مسی Class 5 این محصول از ۴۵۶ رشته با قطر اسمی ۰.۴۹ میلی‌متر (456×0.49 mm) تشکیل شده است. این ساختار چندرشته‌ای باعث می‌شود سیم افشان با وجود سطح مقطع بالا، نسبت به هادی‌های سخت هم‌سطح مقطع انعطاف بیشتری برای مسیر‌دهی و اجرای اتصال داشته باشد.

در سایز ۹۵ این ویژگی اهمیت بیشتری پیدا می‌کند؛ زیرا وزن و ابعاد هادی نسبت به سایزهای پایین‌تر قابل توجه است. ساختار انعطاف‌پذیر سیم افشان کنترل هادی را هنگام اجرا در فضای تابلو و تجهیزات ساده‌تر می‌کند، البته شعاع خم مناسب و جلوگیری از وارد شدن فشار یا کشش اضافی به عایق همچنان باید رعایت شود.

مشخصات الکتریکی سیم افشان ۹۵ افشارنژاد

حداکثر مقاومت هادی سیم افشان 95 خراسان در دمای ۲۰ درجه سانتی‌گراد ۰.۲۰۶ اهم بر کیلومتر (0.206 Ω/km) اعلام شده است. مقاومت پایین هادی در مسیرهایی با متراژ یا جریان بالاتر اهمیت بیشتری پیدا می‌کند، زیرا مقاومت، جریان و طول مدار از عوامل مؤثر بر افت ولتاژ و تلفات الکتریکی هستند.

ولتاژ نامی این محصول ۴۵۰/۷۵۰ ولت (450/750 V) و ولتاژ آزمون عایق آن ۲.۵ کیلوولت (2.5 kV) است. انتخاب سطح مقطع 95 mm² نیز باید براساس محاسبات مدار، روش نصب، طول مسیر و شرایط حرارتی انجام شود و نمی‌توان تنها با توجه به سایز سیم، یک جریان ثابت برای همه پروژه‌ها در نظر گرفت.

عایق PVC و ابعاد سیم افشان 95 خراسان

هادی مسی سیم افشان ۹۵ افشارنژاد با عایق PVC به ضخامت نامی ۱.۶ میلی‌متر (1.6 mm) پوشانده شده است. قطر خارجی سیم نیز حدود ۱۶.۷ میلی‌متر (16.7 mm) است؛ مشخصه‌ای که هنگام انتخاب لوله، کانال یا فضای مناسب داخل تابلو باید مورد توجه قرار گیرد.

عدد ۹۵ میلی‌متر مربع بیانگر سطح مقطع نامی بخش رسانای مسی است و با قطر خارجی محصول تفاوت دارد. به همین دلیل در مسیرهایی که چند هادی کنار یکدیگر قرار می‌گیرند، علاوه بر سطح مقطع باید ابعاد واقعی سیم و فضای مناسب برای اجرای مسیر نیز در نظر گرفته شود.

کاربرد سیم افشان ۹۵ افشارنژاد

ساختار NYAF و هادی انعطاف‌پذیر این محصول برای سیم‌کشی داخلی و نصب در مسیرهای حفاظت‌شده مناسب است. سیم افشان 95 افشارنژاد می‌تواند در بخش‌هایی از تابلوهای برق، تجهیزات و مدارهایی مورد استفاده قرار گیرد که طراحی الکتریکی، هادی با سطح مقطع 95 mm² را برای آن‌ها مشخص کرده باشد.

این محصول دارای عایق PVC است اما غلاف خارجی مستقل کابل را ندارد؛ بنابراین نوع مسیر و میزان حفاظت مکانیکی باید متناسب با ساختار سیم انتخاب شود و سطح مقطع بالا به‌تنهایی دلیل مناسبی برای استفاده در هر شرایط نصب نیست.

نکات مهم در انتخاب سیم افشان 95 افشارنژاد

وزن سیم افشان ۹۵ خراسان حدود ۹۱۳ گرم در متر (913 g/m) است؛ بنابراین در سفارش این سایز، محاسبه دقیق متراژ هم از نظر هزینه خرید و هم از نظر حمل و اجرای پروژه اهمیت پیدا می‌کند.

پیش از ثبت سفارش بهتر است جریان طراحی، طول مسیر، افت ولتاژ و روش نصب مشخص باشند. در زمان تحویل نیز بررسی نام برند، سایز درج‌شده روی سیم و سلامت عایق کمک می‌کند محصول دریافتی با مشخصات موردنیاز پروژه مطابقت داشته باشد.

خرید سیم افشان ۹۵ افشارنژاد با انتخاب دقیق از برق بازار

در خرید سیم افشان 95 افشارنژاد، انتخاب صحیح سطح مقطع و متراژ به‌اندازه قیمت محصول اهمیت دارد. سایز ۹۵ دارای مقدار قابل توجهی هادی مسی است؛ بنابراین برآورد دقیق طول مسیر می‌تواند خرید را هدفمندتر کرده و از هزینه برای متراژ غیرضروری جلوگیری کند.

در فروشگاه برق بازار می‌توانید مشخصات سیم افشان ۹۵ خراسان افشارنژاد را پیش از سفارش بررسی کرده و محصول را متناسب با نیاز پروژه انتخاب کنید. اگر در طراحی تابلو، تجهیزات یا مدار موردنظر سطح مقطع 95 mm² در نظر گرفته شده است، تطبیق مشخصات فنی و متراژ موردنیاز پیش از خرید، انتخاب دقیق‌تر و مطمئن‌تری را برای پروژه فراهم می‌کند.
