کابل افشان شیلددار 3 در 2.5 افشارنژاد

تحلیل ساختار و مشخصات کابل افشان شیلددار 3 در 2.5 افشارنژاد

هر سه هادی کابل افشان شیلددار 3 در 2.5 افشارنژاد دارای سطح مقطع اسمی ۲.۵ میلی‌متر مربع (2.5 mm²) هستند و از مس آنیل‌شده با ساختار افشان کلاس ۵ (Flexible Class 5) ساخته شده‌اند. طبق مشخصات این مدل، هر هادی از ۵۰ رشته مفتول مسی با قطر ۰.۲۴ میلی‌متر (50×0.24 mm) تشکیل شده و ضخامت اسمی عایق PVC هر رشته ۰.۸ میلی‌متر (0.8 mm) است.

ساختار کابل افشان کلاس ۵، خم‌پذیری مناسبی برای کابل‌کشی در مسیرهای ثابت و دارای پیچ‌وخم ایجاد می‌کند و می‌تواند اجرای کابل را در تابلوها و مسیرهای تأسیساتی آسان‌تر کند. با این حال، این ساختار به‌تنهایی به معنی مناسب بودن کابل برای حرکت مداوم، زنجیر کابل یا خمش رفت‌وبرگشتی ماشین‌آلات نیست و شرایط مکانیکی محل نصب باید جداگانه بررسی شود

ساختار حفاظتی کابل ۳×۲.۵ چگونه به کنترل نویز کمک می‌کند؟

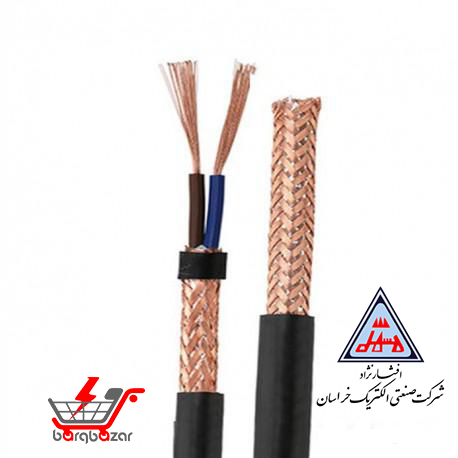

ساختار کلی کابل به‌صورت CU/PVC/Al-PET/CWB/PVC اعلام شده است. در اطراف رشته‌های عایق‌شده، لایه آلومینیوم-پلی‌استر Al-PET قرار گرفته و پس از آن شیلد مسی بافته‌شده CWB استفاده شده است. ساختار شیلد این مدل نیز ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm) اعلام شده است.

این ساختار به کاهش اثر تداخل‌های الکترومغناطیسی بر مدار کمک می‌کند و در مسیرهای مجاور منابع نویز الکتریکی می‌تواند یکی از مشخصات مهم در انتخاب کابل باشد.

عملکرد مناسب شیلد فقط به وجود آن در ساختمان کابل وابسته نیست؛ نحوه سربندی و اتصال شیلد، هم‌بندی، مسیر کابل‌کشی و الزامات EMC تجهیزات نیز باید در طراحی و اجرا در نظر گرفته شوند.

ولتاژ، مقاومت هادی و معیارهای انتخاب کابل شیلددار ۳×۲.۵

ولتاژ نامی کابل افشان شیلددار ۳×۲.۵ افشارنژاد برابر ۳۰۰/۵۰۰ ولت (300/500V) است و حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برابر ۷.۹۸ اهم بر کیلومتر (7.98 Ω/km) اعلام شده است.

مقاومت هادی یکی از پارامترهای مؤثر در محاسبه افت ولتاژ مسیر است؛ اما برای بررسی مناسب بودن سطح مقطع ۲.۵ میلی‌متر مربع (2.5 mm²) باید عواملی مانند جریان بار، طول کابل، افت ولتاژ مجاز، دمای محیط و روش نصب نیز هم‌زمان در نظر گرفته شوند.

به همین دلیل، نمی‌توان بدون مشخص بودن شرایط واقعی اجرا یک مقدار ثابت را به‌عنوان آمپراژ مجاز کابل ۳×۲.۵ شیلددار برای همه پروژه‌ها اعلام کرد. ظرفیت قابل استفاده کابل باید بر اساس شرایط مدار و نحوه نصب تعیین شود.

نکته مهم فنی: مقدار ۵۰ هرتز (50 Hz) که ممکن است در بخش آزمون الکتریکی دیتاشیت دیده شود، به فرکانس منبع AC در شرایط آزمون مربوط است و نباید به‌عنوان فرکانس کاری کابل در نظر گرفته شود.

ابعاد کابل شیلددار ۳×۲.۵ و نکات مهم در اجرای مسیر

قطر خارجی کابل افشان شیلددار ۳×۲.۵ افشارنژاد حدود ۱۰.۳۴ میلی‌متر (10.34 mm) اعلام شده است. این مشخصه هنگام انتخاب گلند، ورودی تابلو، لوله و کانال اهمیت دارد و محدوده گیرایی گلند باید با قطر کابل هماهنگ باشد.

روکش خارجی کابل از PVC خاکستری با ضخامت ۱.۱ میلی‌متر (1.1 mm) ساخته شده است. وزن تقریبی کابل نیز ۱۵۷ کیلوگرم بر کیلومتر (157 kg/km)، معادل حدود ۱۵۷ گرم بر متر (157 g/m) است. این مقدار در سفارش‌های پروژه‌ای برای برآورد وزن قرقره، حمل‌ونقل و برنامه‌ریزی اجرای متراژهای بالا کاربرد دارد.

کاربرد کابل افشان شیلددار ۳×۲.۵ در پروژه‌های کنترلی و صنعتی

این کابل زمانی قابل بررسی است که مدار به سه هادی ۲.۵ میلی‌متر مربع (2.5 mm²) همراه با ساختار شیلددار نیاز داشته باشد. از کاربردهای قابل بررسی آن می‌توان به مدارهای فرمان و کنترل، کابل‌کشی ثابت تجهیزات الکتریکی و مسیرهای صنعتی دارای نویز الکتریکی اشاره کرد.

در انتخاب نهایی، سایز کابل باید با نقشه مدار، مشخصات تجهیز، شرایط نصب و الزامات شیلدینگ تطبیق داده شود. نحوه سربندی و اتصال شیلد نیز بهتر است از مرحله طراحی سیستم مشخص باشد تا عملکرد EMC کابل در اجرا به‌درستی حفظ شود.

مشخصات فنی کامل کابل افشان شیلددار ۳×۲.۵ افشارنژاد

• برند: خراسان افشارنژاد
• مدل: (N)YSLCY 3×2.5
• تعداد رشته: ۳ رشته
• سطح مقطع هر رشته: ۲.۵ میلی‌متر مربع (2.5 mm²)
• جنس هادی: مس آنیل‌شده
• نوع هادی: افشان کلاس ۵ (Flexible Class 5)
• ساختار هر هادی: ۵۰×۰.۲۴ میلی‌متر (50×0.24 mm)
• عایق رشته‌ها: PVC
• ضخامت عایق هر رشته: ۰.۸ میلی‌متر (0.8 mm)
• ساختار کلی: CU/PVC/Al-Pet/CWB/PVC
• لایه میانی: آلومینیوم-پلی‌استر Al-Pet
• شیلد: مس آنیل‌شده بافته‌شده CWB
• ساختار شیلد: ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm)
• روکش خارجی: PVC خاکستری
• ضخامت روکش: ۱.۱ میلی‌متر (1.1 mm)
• قطر خارجی تقریبی: ۱۰.۳۴ میلی‌متر (10.34 mm)
• وزن تقریبی: ۱۵۷ کیلوگرم بر کیلومتر (157 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500V)
• حداکثر مقاومت هادی در ۲۰°C: ۷.۹۸ اهم بر کیلومتر (7.98 Ω/km)
• ولتاژ آزمون: ۲ کیلوولت (2 kV)
• دمای کاری درج‌شده: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰+ درجه سانتی‌گراد
• استانداردهای درج‌شده: IEC 60227-7 و DIN VDE 0245

کابل افشان شیلددار ۳×۲.۵ برای چه کاربردهایی مناسب است؟

• مدارهای فرمان و کنترل
• کابل‌کشی ثابت تجهیزات الکتریکی
• تابلوها و تجهیزات صنعتی
• مسیرهای دارای تداخل الکترومغناطیسی
• مدارهایی که طبق طراحی به سه هادی ۲.۵ میلی‌متر مربع و ساختار شیلددار نیاز دارند

قبل از خرید کابل افشان شیلددار ۳ در ۲.۵ افشارنژاد به چه نکاتی توجه کنیم؟

• تعداد ۳ رشته و سطح مقطع ۲.۵ میلی‌متر مربع (2.5 mm²) را با نقشه مدار و مشخصات تجهیز تطبیق دهید.
• در مسیرهای طولانی، جریان بار و افت ولتاژ را هم‌زمان بررسی کنید.
• نیاز مدار به شیلد و نحوه سربندی آن را پیش از اجرا مشخص کنید.
• قطر تقریبی ۱۰.۳۴ میلی‌متر (10.34 mm) را هنگام انتخاب گلند، لوله، کانال و مسیر عبور در نظر بگیرید.
• افشان کلاس ۵ بودن کابل به‌تنهایی به معنی مناسب بودن آن برای حرکت دائمی یا خمش مکرر نیست.
• در خریدهای شرکتی و پروژه‌ای، کد کابل، متراژ موردنیاز و مشخصات فنی پروژه را هنگام استعلام اعلام کنید.

خرید کابل افشان شیلددار 3×2.5 افشارنژاد برای سفارش‌های پروژه‌ای

برای خرید کابل افشان شیلددار ۳×۲.۵ افشارنژاد بهتر است پیش از ثبت سفارش، کد (N)YSLCY 3×2.5، متراژ موردنیاز، شرایط نصب و مشخصات فنی مدار بررسی شوند. این موضوع در پروژه‌های صنعتی، ساختمانی و سفارش‌های متراژ بالا اهمیت بیشتری دارد و احتمال خطا در انتخاب سایز یا ساختار کابل را کاهش می‌دهد.

فروشگاه برق بازار امکان استعلام و تأمین این کابل را برای شرکت‌ها، پیمانکاران، واحدهای تدارکات و خریداران پروژه‌ای فراهم می‌کند. با اعلام برند خراسان افشارنژاد، سایز ۳×۲.۵ میلی‌متر مربع (3×2.5 mm²)، متراژ و شرایط پروژه می‌توان قیمت و شرایط تأمین را متناسب با حجم سفارش بررسی و خرید را بر اساس نیاز واقعی پروژه انجام داد.
