کابل افشان شیلددار 4 در 1.5 افشارنژاد

باکس ۱: معرفی کوتاه محصول

کابل افشان شیلددار ۴ در ۱.۵ افشارنژاد خراسان با ساختار ۴ در ۱.۵ میلی‌متر مربع (4×1.5 mm²) دارای چهار هادی مسی افشان کلاس ۵، عایق PVC، لایه آلومینیوم-پلی‌استر و شیلد مسی بافته‌شده است. آرایش هادی این مدل شامل سه رشته فاز و یک رشته نول بوده و PE مجزا ندارد. ولتاژ نامی کابل نیز ۳۰۰/۵۰۰ ولت (300/500V) است.

شیلد فویلی و مسی، این کابل را از کابل افشان معمولی ۴×۱.۵ متمایز می‌کند؛ بنابراین در مدارهایی که تداخل الکترومغناطیسی یکی از ملاحظات طراحی است، نوع شیلد می‌تواند مستقیماً روی انتخاب کابل اثر بگذارد.

باکس ۲: توضیحات محصول

قیمت و خرید کابل افشان شیلددار ۴ در ۱.۵ افشارنژاد

برای خرید کابل شیلددار ۴×۱.۵ افشارنژاد ابتدا آرایش مدار را بررسی کنید. طبق دیتاشیت سازنده، این کابل دارای ۳ رشته ۱.۵ میلی‌متر مربع برای فاز و ۱ رشته ۱.۵ میلی‌متر مربع برای نول است و هادی PE مجزا ندارد. در نتیجه اگر مدار به ارت مستقل داخل همان کابل نیاز دارد، این مدل بدون بررسی نقشه مدار نباید انتخاب شود.

برای سفارش از برق بازار بهتر است متراژ، تعداد رشته موردنیاز و ضرورت استفاده از کابل شیلددار از قبل مشخص باشد. مقایسه قیمت این مدل با کابل ۴×۱.۵ بدون شیلد نیز زمانی معنی‌دار است که پروژه واقعاً به ساختار شیلددار نیاز داشته باشد.

هادی افشان کلاس ۵ چه تأثیری در کابل‌کشی دارد؟

هر چهار هادی از مس آنیل‌شده افشان کلاس ۵ (Flexible Class 5) ساخته شده‌اند و ساختار هر رشته ۳۰×۰.۲۴ میلی‌متر (30×0.24 mm) است. این ساختمان نسبت به هادی مفتولی انعطاف بیشتری ایجاد می‌کند و در مسیرهایی که کابل هنگام نصب نیاز به خم‌شدن و هدایت بیشتری دارد، کار با آن ساده‌تر است.

افشان بودن کابل را نباید با مناسب بودن برای حرکت دائمی یکسان دانست. اگر کابل قرار است به‌طور مداوم خم یا جابه‌جا شود، الزامات دینامیکی آن کاربرد باید جداگانه بررسی شود.

ساختار شیلد؛ تفاوت اصلی با کابل ۴×۱.۵ معمولی

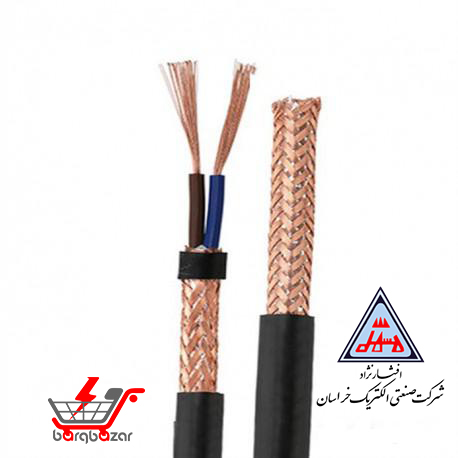

ساختمان این محصول CU/PVC/Al-Pet/CWB/PVC است. دور هادی‌های عایق‌شده، لایه آلومینیوم-پلی‌استر قرار گرفته و پس از آن از شیلد مسی بافته‌شده با ساختار ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm) استفاده شده است.

شیلد مسی بافته‌شده و فویل آلومینیومی از ساختارهایی هستند که برای محدودکردن اثر میدان‌ها و تداخل‌های الکترومغناطیسی به کار می‌روند. در نتیجه در محیط‌هایی که نویز الکتریکی مطرح است، این ویژگی می‌تواند نسبت به کابل بدون شیلد اهمیت داشته باشد. عملکرد شیلد نیز به نحوه اجرای اتصال آن وابسته است.

انتخاب سطح مقطع ۱.۵ بر اساس شرایط واقعی مدار

ولتاژ نامی این مدل ۳۰۰/۵۰۰ ولت (300/500V) است و حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برابر ۱۳.۳۰ اهم بر کیلومتر (13.30 Ω/km) اعلام شده است.

مقاومت هادی در محاسبات افت ولتاژ کاربرد دارد، اما برای تعیین مناسب بودن سطح مقطع ۱.۵ میلی‌متر مربع (1.5 mm²) باید جریان بار، طول مسیر و شرایط نصب نیز بررسی شوند. بنابراین نسبت دادن یک آمپراژ ثابت به کابل ۴×۱.۵ برای تمام شرایط، معیار دقیقی برای خرید نیست.

قطر کابل؛ مشخصه مهم برای گلند و مسیر عبور

قطر خارجی تقریبی کابل ۹.۷ میلی‌متر (9.7 mm) است؛ عددی که هنگام انتخاب گلند، ورودی تابلو، لوله و کانال باید مورد توجه قرار گیرد. وزن تقریبی کابل نیز ۱۳۹ کیلوگرم بر کیلومتر (139 kg/km) اعلام شده است.

روکش خارجی کابل از PVC خاکستری با ضخامت ۱.۱ میلی‌متر (1.1 mm) ساخته شده است. این مشخصات به‌ویژه هنگام برنامه‌ریزی مسیر و تجهیزات نصب کاربرد دارند.

باکس ۳: متا دیسکریپشن

قیمت و خرید کابل افشان شیلددار ۴ در ۱.۵ افشارنژاد؛ کابل مسی 4×1.5 کلاس ۵ با شیلد مسی، ولتاژ 300/500V و بررسی مشخصات و کاربرد.

باکس ۴: اطلاعات تکمیلی

مشخصات فنی تأییدشده

• برند: خراسان افشارنژاد
• مدل: (N)YSLCY 4×1.5
• تعداد رشته: ۴ رشته
• آرایش هادی: ۳×۱.۵ فاز + ۱×۱.۵ نول، بدون PE مجزا
• سطح مقطع هر رشته: ۱.۵ میلی‌متر مربع (1.5 mm²)
• جنس هادی: مس آنیل‌شده
• کلاس هادی: افشان کلاس ۵
• ساختار هادی: ۳۰×۰.۲۴ میلی‌متر (30×0.24 mm)
• عایق: PVC با ضخامت ۰.۷ میلی‌متر (0.7 mm)
• لایه میانی: Al-Pet
• شیلد: مس آنیل‌شده بافته‌شده CWB
• ساختار شیلد: ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm)
• روکش خارجی: PVC خاکستری، ضخامت ۱.۱ میلی‌متر (1.1 mm)
• قطر خارجی تقریبی: ۹.۷ میلی‌متر (9.7 mm)
• وزن تقریبی: ۱۳۹ کیلوگرم بر کیلومتر (139 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500V)
• مقاومت هادی در ۲۰°C: حداکثر ۱۳.۳۰ Ω/km
• ولتاژ آزمون: ۲ کیلوولت (2 kV)
• دمای کاری اعلام‌شده: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• استانداردها: IEC 60227-7 و DIN VDE 0245.

انتخاب کابل ۴×۱.۵ متناسب با مدار

• آرایش سه فاز + نول و بدون PE مجزا را با نقشه مدار تطبیق دهید.
• نیاز به شیلد را بر اساس شرایط نویز و تداخل الکترومغناطیسی بررسی کنید.
• در مسیرهای طولانی، جریان بار و افت ولتاژ را هم‌زمان محاسبه کنید.
• مقاومت ۱۳.۳۰ Ω/km در ۲۰°C می‌تواند در محاسبات مسیر مورد استفاده قرار گیرد.
• قطر ۹.۷ میلی‌متر (9.7 mm) را هنگام انتخاب گلند، لوله و کانال در نظر بگیرید.

سؤالات متداول

آیا کابل شیلددار ۴ در ۱.۵ افشارنژاد ارت دارد؟
خیر. دیتاشیت برای این مدل سه هادی فاز و یک نول با سطح مقطع ۱.۵ میلی‌متر مربع و مقدار PE برابر صفر مشخص کرده است.

تفاوت کابل شیلددار ۴×۱.۵ با کابل افشان معمولی ۴×۱.۵ چیست؟
مدل شیلددار علاوه بر هادی، عایق و روکش PVC، دارای لایه Al-Pet و شیلد مسی بافته‌شده است؛ ساختاری که در محیط‌های دارای ملاحظات تداخل الکترومغناطیسی اهمیت پیدا می‌کند.

آمپراژ کابل شیلددار ۴ در ۱.۵ چقدر است؟
بدون مشخص بودن طول مسیر، روش نصب، شرایط حرارتی و جریان بار نمی‌توان یک مقدار ثابت را برای همه پروژه‌ها معتبر دانست.

قطر کابل برای انتخاب گلند چقدر است؟
قطر خارجی تقریبی این مدل ۹.۷ میلی‌متر (9.7 mm) است؛ محدوده گیرایی گلند باید با این قطر تطبیق داده شود.
