کابل افشان 2 در 1.5 سیمپود

تحلیل ساختار و عملکرد کابل افشان 2 در 1.5 سیمپود

هر هادی در کابل افشان 2 در 1.5 سیمپود از چندین مفتول نازک مسی تشکیل شده است. این آرایش چندمفتولی، انعطاف کابل را افزایش می‌دهد و اجرای آن را در مسیرهای خم‌دار، کانال‌ها و فضای محدود تجهیزات آسان‌تر می‌کند.

دو رشته هادی به‌صورت جداگانه عایق شده‌اند و روکش نهایی، مجموعه کابل را در برابر سایش و فشارهای معمول نصب محافظت می‌کند. بااین‌حال کابل افشان نباید بدون حفاظت مناسب در معرض ضربه، لبه‌های تیز، کشش مستمر یا فشار مکانیکی قرار گیرد.

استاندارد IEC 60228 معیارهایی مانند سطح مقطع نامی و مقاومت الکتریکی هادی را پوشش می‌دهد و IEC 60227-5 به کابل‌های انعطاف‌پذیر با عایق PVC تا ولتاژ نامی ۳۰۰/۵۰۰ ولت (300/500V) مربوط است. نوع هادی، جنس عایق، ولتاژ نامی و انطباق استاندارد این محصول باید از روی مشخصات چاپ‌شده روی روکش یا برگه فنی آن بررسی شود.

کاربرد و محدوده استفاده کابل افشان ۲ در ۱.۵ سیمپود

سطح مقطع ۱.۵ میلی‌متر مربع (1.5mm²) این کابل را برای برخی مدارهای روشنایی، سیم‌کشی داخلی دستگاه‌ها، تجهیزات برقی سبک و اتصال‌هایی مناسب می‌کند که جریان مصرف‌کننده و طول مسیر با این سایز هماهنگ باشند.

کابل ۲ در ۱.۵ در مقایسه با سایزهای ۲ در ۱ و ۲ در ۰.۷۵ سطح مقطع بیشتری دارد، اما ظرفیت واقعی آن فقط با عدد درج‌شده روی کابل تعیین نمی‌شود. طول مسیر، دمای محیط، روش نصب، افت ولتاژ و جریان بار باید پیش از انتخاب بررسی شوند.

این محصول دو رشته دارد و فاقد هادی حفاظتی مستقل در ساختار خود است. برای تجهیزاتی که به اتصال زمین نیاز دارند، باید کابل سه‌رشته یا مسیر ارت جداگانه متناسب با طراحی مدار استفاده شود.

نکات مهم نصب کابل افشان 2 در 1.5 سیمپود

• اتصال هادی: برای بستن رشته‌ها داخل ترمینال، استفاده از سرسیم مناسب سطح مقطع ۱.۵ میلی‌متر مربع (1.5mm²) از پراکنده‌شدن مفتول‌ها و کاهش سطح تماس جلوگیری می‌کند.
• آماده‌سازی سر کابل: عایق باید بدون بریدن یا زخمی‌کردن رشته‌های مسی برداشته شود. قطع بخشی از مفتول‌ها می‌تواند مقاومت محل اتصال را افزایش دهد.
• مهار مکانیکی: در ورودی تجهیزات، استفاده از بست یا گلند مناسب مانع انتقال کشش کابل به پیچ‌ها و ترمینال‌ها می‌شود.
• حفاظت مسیر: کابل نباید در معرض حرارت نامتناسب، کشش مداوم، فشار مکانیکی یا تماس مستقیم با لبه‌های تیز قرار گیرد.

معیارهای خرید کابل افشان 2 در 1.5 سیمپود

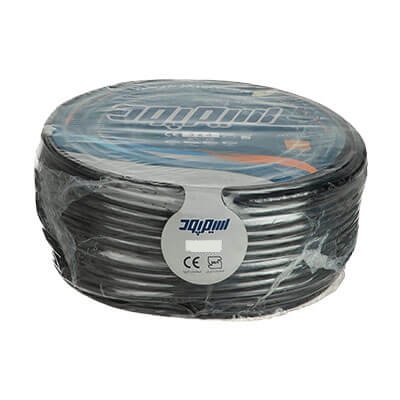

هنگام خرید، تعداد رشته‌ها، سطح مقطع ۱.۵ میلی‌متر مربع (1.5mm²)، متراژ، سلامت روکش و مشخصات چاپ‌شده روی کابل بررسی شوند. اطلاعات ثبت‌شده برای این محصول، عنوان NYMHY و کلاف ۱۰۰ متری را نشان می‌دهد؛ بااین‌حال مشخصات نهایی باید با لیبل همان کالای تحویلی تطبیق داده شود.

یکنواختی روکش، خوانایی نوشته‌ها، نبود ترک یا فرورفتگی و تطابق مشخصات فاکتور با محصول، معیارهای مهم‌تری از نرمی ظاهری کابل هستند. وزن کلاف نیز فقط برای مقایسه اولیه کاربرد دارد و به‌تنهایی کیفیت مس یا سطح مقطع واقعی را ثابت نمی‌کند.

خرید کابل افشان 2 در 1.5 سیمپود

کابل افشان ۲ در ۱.۵ سیمپود برای پروژه‌هایی مناسب است که به کابل دو رشته انعطاف‌پذیر با سطح مقطع ۱.۵ میلی‌متر مربع نیاز دارند. محاسبه متراژ پیش از سفارش، از ایجاد اتصال اضافه در مسیر و خرید بیشتر یا کمتر از نیاز جلوگیری می‌کند.

فروشگاه برق بازار امکان بررسی مشخصات و تهیه متراژ موردنیاز این محصول را فراهم کرده است تا انتخاب کابل با نوع مصرف، طول مسیر و شرایط اجرای پروژه هماهنگ‌تر انجام شود.
