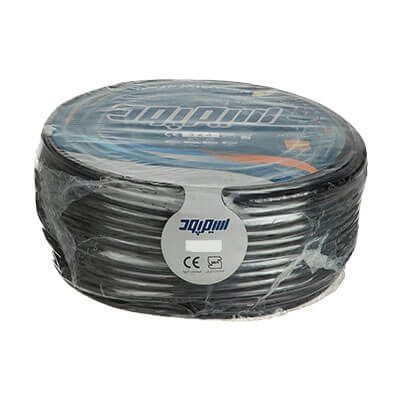

کابل افشان 2 در 4 سیمپود

تحلیل ساختار و عملکرد کابل افشان 2 در 4 سیمپود

هر هادی کابل افشان 2 در 4 سیمپود از مجموعه‌ای از مفتول‌های نازک مسی تشکیل می‌شود. این آرایش چندمفتولی، انعطاف‌پذیری کابل را افزایش می‌دهد و اجرای آن را در کانال‌ها، مسیرهای خم‌دار و فضای محدود تجهیزات نسبت به هادی مفتولی آسان‌تر می‌کند.

در ساختار کابل افشان، هر رشته عایق مستقلی دارد و روکش بیرونی، دو هادی را در قالب یک مجموعه واحد نگه می‌دارد. این روکش در برابر سایش و فشارهای معمول نصب محافظت محدودی ایجاد می‌کند، اما جایگزین لوله، کانال یا حفاظت مکانیکی موردنیاز پروژه نیست.

استاندارد IEC 60228 سطح مقطع نامی، تعداد و اندازه مفتول‌ها و مقاومت الکتریکی هادی‌های کابل را پوشش می‌دهد. IEC 60227-5:2024 نیز الزامات کابل‌های انعطاف‌پذیر با عایق PVC را تا ولتاژ نامی ۳۰۰/۵۰۰ ولت (300/500V) مشخص می‌کند. انطباق دقیق این کابل افشان با نوع هادی، جنس عایق، ولتاژ و استاندارد باید از روی نوشته روکش یا برگه فنی همان محصول تأیید شود.

کاربرد و انتخاب کابل افشان ۲ در ۴ سیمپود

سطح مقطع ۴ میلی‌متر مربع (4mm²) این کابل را برای برخی تجهیزات برقی، تابلوهای کوچک، مدارهای تک‌فاز و اتصال‌هایی مناسب می‌کند که جریان مصرف‌کننده، طول مسیر و روش نصب با این سایز هماهنگ باشند.

کابل ۲ در ۴ نسبت به سایز ۲ در ۲.۵ مقاومت الکتریکی کمتری در طول مشابه دارد، اما انتخاب سطح مقطع بزرگ‌تر بدون محاسبه می‌تواند هزینه خرید، حجم کابل و دشواری اجرای مسیر را افزایش دهد. ظرفیت مجاز کابل باید براساس دمای محیط، نحوه نصب، تجمع کابل‌ها، افت ولتاژ و وسیله حفاظتی تعیین شود.

این محصول دو رشته دارد و هادی حفاظتی مستقل در ساختار آن وجود ندارد. برای تجهیزاتی که اتصال زمین در آن‌ها الزامی است، باید کابل سه‌رشته یا مسیر ارت جداگانه مطابق طراحی مدار در نظر گرفته شود.

الزامات اجرایی کابل افشان 2 در 4 سیمپود

در زمان اتصال کابل افشان 2 در 4 سیمپود به ترمینال، سرسیم باید با سطح مقطع ۴ میلی‌متر مربع (4mm²) هماهنگ باشد. این کار از پراکندگی مفتول‌ها جلوگیری می‌کند و سطح تماس مناسبی در محل اتصال ایجاد می‌کند.

برداشتن عایق باید بدون بریدن یا زخمی‌کردن رشته‌های مسی انجام شود؛ زیرا کاهش سطح مؤثر هادی می‌تواند مقاومت و حرارت نقطه اتصال را افزایش دهد. استفاده از بست یا گلند در ورودی تجهیزات نیز مانع انتقال کشش کابل به ترمینال می‌شود.

مسیر کابل باید از لبه‌های تیز، فشار مکانیکی، کشش مداوم و منابع حرارتی فاصله داشته باشد. در مسیرهای طولانی نیز محاسبه افت ولتاژ پیش از نصب، از انتخاب سطح مقطع نامتناسب جلوگیری می‌کند.

معیارهای خرید کابل افشان 2 در 4 سیمپود

هنگام خرید، تعداد رشته‌ها، سطح مقطع ۴ میلی‌متر مربع (4mm²)، متراژ، سلامت روکش و نوشته‌های روی کابل بررسی شوند. اطلاعات محصول و فاکتور نیز باید با نام دقیق کابل افشان 2 در 4 سیمپود مطابقت داشته باشند.

یکنواختی عایق، خوانایی نشان‌گذاری و نبود ترک، بریدگی یا تغییر ضخامت غیرعادی از معیارهای اولیه بررسی محصول هستند. وزن یا نرمی کابل به‌تنهایی کیفیت مس و سطح مقطع واقعی هادی را اثبات نمی‌کنند؛ تطابق مشخصات، اصالت کالا و اطلاعات فنی قابل استناد معیارهای دقیق‌تری محسوب می‌شوند.

خرید کابل افشان 2 در 4 سیمپود

کابل افشان ۲ در ۴ سیمپود برای مدارهایی انتخاب می‌شود که به دو هادی انعطاف‌پذیر با سطح مقطع ۴ میلی‌متر مربع (4mm²) نیاز دارند. بررسی جریان مصرفی، طول مسیر و متراژ موردنیاز پیش از سفارش، از کمبود کابل، پرت اضافه و ایجاد اتصال‌های غیرضروری جلوگیری می‌کند.

در برق بازار، مشخصات فنی و اطلاعات خرید این محصول به‌صورت شفاف ارائه شده است تا مقایسه کابل‌ها براساس نیاز واقعی مدار انجام شود و انتخاب نهایی با شرایط اجرای پروژه هماهنگی بیشتری داشته باشد.
