کابل افشان 5 در 1.5 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 5 در 1.5 پرتو الکتریک

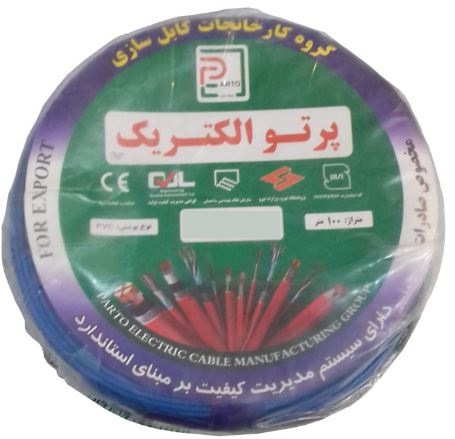

کابل افشان 5 در 1.5 پرتو الکتریک یک کابل پنج‌رشته‌ای مسی است که هر رشته آن سطح مقطع نامی 1.5 میلی‌متر مربع دارد. ساختار چندرشته‌ای این کابل امکان انتقال چند مسیر الکتریکی را در یک روکش مشترک فراهم می‌کند؛ به همین دلیل در مدارهای سه‌فاز سبک، تابلوهای فرمان و تجهیزاتی که به پنج هادی مجزا نیاز دارند، قابل استفاده است. مشخصات عرضه‌شده برای این مدل شامل هادی مسی افشان، روکش PVC و ولتاژ نامی 0.6/1 کیلوولت است.

ساختار پنج‌رشته‌ای چه مزیتی دارد؟

وجود پنج رشته در کابل افشان ۵ در ۱.۵ به طراح مدار اجازه می‌دهد سه فاز، نول و هادی حفاظتی را از یک مسیر عبور دهد؛ البته نقش هر رشته باید بر اساس رنگ‌بندی، نقشه برق و مشخصات پروژه تعیین شود. این ویژگی باعث می‌شود کابل برای بعضی تابلوها، موتورهای سه‌فاز سبک، مدارهای فرمان و تجهیزات چندمسیره گزینه‌ای منظم‌تر از عبور چند سیم جداگانه باشد.

تأثیر هادی افشان بر نصب

هر رشته از مجموعه‌ای مفتول مسی تشکیل شده است؛ بنابراین کابل نسبت به نمونه مفتولی انعطاف بیشتری دارد و در داکت، سینی کابل و مسیرهای دارای تغییر جهت راحت‌تر نصب می‌شود. بااین‌حال، افشان بودن کابل به معنی مناسب بودن آن برای حرکت مداوم یا کشش مکانیکی شدید نیست و شرایط نصب باید با ساختار واقعی محصول هماهنگ باشد. تولید کابل پنج‌رشته 1.5 میلی‌متر مربعی نیز در فهرست محصولات پرتو الکتریک دیده می‌شود.

سطح مقطع 1.5 میلی‌متر مربع برای چه مصرفی مناسب است؟

سطح مقطع 1.5 mm² بیشتر برای مدارهای سبک، فرمان و مصرف‌کننده‌هایی مناسب است که جریان بالایی نیاز ندارند. کابل افشان 5×1.5 نباید صرفاً به‌دلیل پنج‌رشته‌ای بودن برای هر موتور یا مصرف‌کننده سه‌فاز انتخاب شود. توان دستگاه، جریان راه‌اندازی، طول مسیر، افت ولتاژ، دمای محیط و روش کابل‌کشی باید پیش از خرید بررسی شوند.

در مسیرهای طولانی یا برای تجهیزاتی با جریان بالا، ممکن است سطح مقطع ۱.۵ میلی‌متر مربع پاسخ‌گو نباشد و استفاده از کابل 5 در 2.5 یا سایز بالاتر ضرورت پیدا کند. اعلام یک ظرفیت جریان ثابت برای این کابل بدون مشخص بودن شرایط نصب، مبنای دقیقی برای انتخاب نیست.

کاربردهای متداول کابل افشان ۵ در ۱.۵

این کابل می‌تواند در تابلوهای کنترل، مدارهای فرمان، تجهیزات سه‌فاز سبک، برخی پمپ‌ها و موتورهای کم‌مصرف و مسیرهایی که به پنج هادی مجزا نیاز دارند استفاده شود. روکش PVC آن برای شرایط متعارف کابل‌کشی در نظر گرفته شده است؛ اما برای دفن مستقیم، فضای باز دائمی، محیط شیمیایی یا محل دارای ضربه مکانیکی باید نوع روکش و روش حفاظت کابل جداگانه بررسی شود. مشخصات این مدل، روکش PVC و ساختار پنج‌رشته افشان مسی را تأیید می‌کند.

راهنمای خرید کابل افشان 5 در 1.5 از برق بازار

پیش از خرید، مشخص کنید مدار واقعاً به پنج رشته نیاز دارد و سطح مقطع 1.5 میلی‌متر مربع با جریان و طول مسیر سازگار است. نام برند، سایز 5×1.5، ولتاژ نامی و سایر اطلاعات چاپ‌شده روی روکش نیز باید با محصول موردنیاز پروژه مطابقت داشته باشد.

در فروشگاه برق بازار می‌توانید کابل افشان ۵ در ۱.۵ پرتو الکتریک را بر اساس نوع مدار، متراژ مسیر و توان مصرف‌کننده بررسی کنید تا خرید فقط بر مبنای قیمت یا تعداد رشته‌ها انجام نشود.
