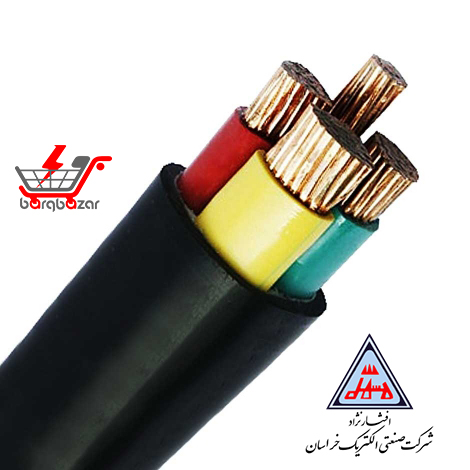

کابل زمینی 5 در 35 افشارنژاد

کابل زمینی 5 در 35 خراسان افشارنژاد

کابل زمینی 5 در 35 خراسان افشارنژاد یک کابل قدرت پنج‌رشته با هادی مسی کلاس 2 است که برای نصب ثابت در مدارهای سه‌فاز دارای نول و هادی حفاظتی PE استفاده می‌شود. هر پنج رشته این کابل زمینی دارای سطح مقطع 35 میلی‌متر مربع هستند و ساختار آن با کدکابل ۵×۳۵ (N)YY-J شناخته می‌شود.

آرایش رشته‌ها به‌صورت 3×35 فاز + 1×35 نول + 1×35 PE است. عایق رشته‌ها و روکش خارجی کابل از PVC ساخته شده و ولتاژ نامی آن 0.6/1 کیلوولت است.

ویژگی‌های اصلی کابل 5×35 افشارنژاد

• کابل قدرت پنج‌رشته با سطح مقطع 5×35 mm²
• هادی مسی آنیل‌شده کلاس 2
• آرایش رشته‌ها به‌صورت سه فاز، نول و PE
• ساختار هر هادی 7×2.47 میلی‌متر
• عایق و روکش PVC
• ولتاژ نامی 0.6/1 کیلوولت
• قطر خارجی تقریبی 32.9 میلی‌متر
• وزن تقریبی 2525 کیلوگرم بر کیلومتر
• مناسب نصب ثابت
• فاقد آرمور یا زره فلزی
• دارای خاصیت کندکنندگی گسترش شعله مطابق IEC 60332-1-2

ساختار و نوع هادی کابل 5×35 افشارنژاد

هادی هر رشته این کابل از مس آنیل‌شده و از نوع Class 2 / RM است. هر هادی 35 میلی‌متر مربع از 7 مفتول با قطر 2.47 میلی‌متر تشکیل شده است.

این ساختار با کابل‌های افشان کلاس 5 تفاوت دارد. کابل ۵×۳۵ افشارنژاد برای نصب ثابت طراحی شده و چندمفتولی بودن هادی به معنی افشان و انعطاف‌پذیر بودن کابل نیست.

ساختمان کلی کابل از هادی مسی، عایق PVC، فیلر و روکش خارجی PVC تشکیل شده است. ضخامت اسمی عایق هر رشته 1.2 میلی‌متر و ضخامت روکش خارجی 2 میلی‌متر اعلام شده است.

مشخصات فنی کابل ۵ در ۳۵ افشارنژاد

• برند: خراسان افشارنژاد
• مدل: 5×35 (N)YY-J
• نوع کابل: کابل قدرت نصب ثابت
• تعداد رشته: 5 رشته
• سطح مقطع: 5×35 mm²
• آرایش رشته‌ها: 3×35 فاز + 1×35 نول + 1×35 PE
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Class 2 / RM
• ساختار هر هادی: 7×2.47 mm
• جنس عایق: PVC
• ضخامت عایق: 1.2 mm
• روکش خارجی: PVC مشکی
• ضخامت روکش: 2.0 mm
• ولتاژ نامی: 0.6/1 kV
• حداکثر مقاومت DC هادی در 20°C: 0.524 Ω/km
• قطر خارجی تقریبی: 32.9 mm
• وزن تقریبی: 2525 kg/km
• محدوده دمای کاری اعلام‌شده: 30- تا 70+ درجه سانتی‌گراد
• زره فلزی: ندارد
• استانداردها: IEC 60502-1، INSO 3569-1، IEC 60228 و DIN VDE 0271
• رفتار در برابر شعله: Flame Retardant مطابق IEC 60332-1-2

کابل ۵×۳۵ افشارنژاد برای چه کاربردهایی مناسب است؟

این کابل برای انتقال و توزیع انرژی در مدارهای سه‌فاز دارای نول و ارت و در نصب‌های ثابت مورد استفاده قرار می‌گیرد. از کاربردهای متداول آن می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق و شبکه‌های توزیع
• تأسیسات صنعتی
• مدارهای سه‌فاز دارای نول و PE
• مسیرهای ثابت کابل‌کشی
• کانال‌ها و تأسیسات برق
• شبکه‌های توزیع فشار ضعیف
• مسیرهای زیرزمینی با حفاظت مکانیکی مناسب

انتخاب نهایی کابل باید با توجه به جریان طراحی، طول مسیر، افت ولتاژ و شرایط واقعی نصب انجام شود.

آیا کابل 5×35 افشارنژاد زره‌دار است؟

خیر. کابل 5×35 (N)YY-J افشارنژاد فاقد زره فلزی است و در ساختار آن آرمور فولادی یا لایه مشابه وجود ندارد.

بنابراین در مسیرهایی که احتمال ضربه، فشار یا آسیب مکانیکی وجود دارد، باید حفاظت مکانیکی مناسب به‌صورت جداگانه در نظر گرفته شود. عنوان «کابل زمینی» نیز به‌تنهایی به معنی زره‌دار بودن یا امکان دفن کابل در هر نوع شرایط مکانیکی نیست.

نکات مهم در خرید و نصب کابل 5×35 افشارنژاد

• سطح مقطع 35 mm² را بر اساس جریان بار، طول مسیر، افت ولتاژ و روش نصب انتخاب کنید.
• این کابل برای نصب ثابت طراحی شده و برای کاربردهایی که کابل به‌صورت مداوم در معرض حرکت یا خمش قرار دارد مناسب نیست.
• دمای محیط، نحوه کابل‌کشی، مجاورت کابل‌های دیگر و شرایط حرارتی مسیر می‌توانند بر ظرفیت جریان‌دهی کابل اثر بگذارند.
• به دلیل نبود آرمور فلزی، در مسیرهای دارای خطر ضربه یا فشار باید حفاظت مکانیکی مناسب پیش‌بینی شود.
• ویژگی Flame Retardant به معنی محدودکردن گسترش شعله است و نباید با کابل Fire Resistant اشتباه گرفته شود.
• پیش از سفارش، متراژ کابل را بر اساس طول واقعی مسیر و مقدار موردنیاز برای ورود به تابلو یا تجهیزات محاسبه کنید.
• هنگام تحویل، مشخصات درج‌شده روی روکش از جمله برند افشارنژاد، سایز 5×35 mm²، کد NYY-J یا (N)YY-J و ولتاژ 0.6/1 kV را با سفارش تطبیق دهید.

قیمت و خرید کابل زمینی 5 در 35 افشارنژاد

قیمت کابل زمینی 5 در 35 خراسان افشارنژاد با توجه به قیمت روز مس، شرایط بازار و متراژ سفارش تغییر می‌کند. به همین دلیل بهتر است پیش از ثبت سفارش، قیمت روز محصول و متراژ دقیق موردنیاز پروژه بررسی شود.

برای خرید کابل ۵×۳۵ افشارنژاد از برق بازار، مشخص‌بودن طول مسیر و شرایط نصب کمک می‌کند متراژ و مدل کابل متناسب با نیاز واقعی پروژه انتخاب شود.
