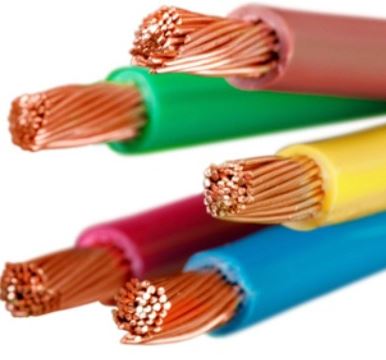

سیم افشان 1 افشارنژاد

تحلیل ساختار و عملکرد سیم افشان 1 افشارنژاد

سیم افشان 1 افشارنژاد دارای هادی مسی آنیل‌شده با سطح مقطع نامی ۱ میلی‌متر مربع (1 mm²) است. هادی این محصول از ۳۲ رشته نازک مسی با قطر تقریبی ۰.۱۹ میلی‌متر (0.19 mm) ساخته شده و در گروه هادی‌های انعطاف‌پذیر Class 5 قرار می‌گیرد. منظور از کلاس ۵، درجه کیفیت محصول نیست؛ بلکه نوع ساختار هادی را مشخص می‌کند و نشان می‌دهد مس به‌صورت چندرشته‌ای طراحی شده تا سیم در زمان نصب انعطاف مناسبی داشته باشد.

این ساختار برای اجرای سیم داخل لوله، داکت، کانال‌های بسته و نقاطی که مسیر تغییر جهت دارد کاربردی است. انعطاف هادی باعث می‌شود سیم راحت‌تر هدایت شود، اما در زمان نصب همچنان باید از کشش شدید، خم نامناسب یا تماس عایق با لبه‌های تیز جلوگیری شود.

ساختار هادی سیم افشان ۱ افشارنژاد

سطح مقطع نامی هادی این محصول ۱ میلی‌متر مربع (1 mm²) است و ۳۲ تار مسی کنار یکدیگر این سطح مقطع را تشکیل می‌دهند. استفاده از رشته‌های نازک به‌جای یک هادی سخت، قابلیت خم‌شدن سیم را افزایش می‌دهد و اجرای آن را در فضای محدود تجهیزات و مسیرهای داخلی ساده‌تر می‌کند.

در خرید سیم افشان، صرفاً نرمی ظاهری سیم نباید معیار انتخاب باشد. سطح مقطع واقعی هادی و مشخصات الکتریکی آن اهمیت بیشتری دارند، زیرا این مشخصات مستقیماً با عملکرد سیم در مدار مرتبط هستند.

مشخصات الکتریکی سیم افشان 1 افشارنژاد

ولتاژ نامی این محصول ۳۰۰/۵۰۰ ولت (300/500 V) و ولتاژ آزمون آن ۲.۵ کیلوولت (2.5 kV) اعلام شده است. این اعداد مشخصات ولتاژی سیم را نشان می‌دهند و نباید با ظرفیت عبور جریان اشتباه گرفته شوند.

حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد حدود ۱۹.۵ اهم بر کیلومتر (19.5 Ω/km) است. مقاومت هادی یکی از داده‌های مهم در بررسی افت ولتاژ و تلفات مسیر محسوب می‌شود؛ به همین دلیل طول واقعی سیم‌کشی باید در زمان انتخاب محصول در نظر گرفته شود.

برای این محصول نمی‌توان بدون دانستن شرایط مدار یک مقدار آمپراژ ثابت و قطعی اعلام کرد. نحوه نصب، طول مسیر، دمای محیط، شرایط قرارگیری سیم‌ها و حفاظت مدار می‌توانند روی انتخاب نهایی تأثیر بگذارند.

عایق و ابعاد سیم افشان ۱ افشارنژاد

عایق این محصول از PVC ساخته شده و ضخامت نامی آن حدود ۰.۶ میلی‌متر (0.6 mm) است. این لایه وظیفه جداسازی الکتریکی هادی مسی و محافظت از آن در شرایط نصب تعریف‌شده برای محصول را بر عهده دارد.

قطر خارجی سیم حدود ۲.۴۶ میلی‌متر (2.46 mm) اعلام شده است. دانستن این عدد برای اجرای پروژه کاربردی است، زیرا فضای داخل لوله یا کانال باید براساس ابعاد واقعی سیم‌های عبوری انتخاب شود.

در زمان نصب نیز سلامت عایق اهمیت زیادی دارد. عبور سیم از لوله آسیب‌دیده، وجود لبه تیز یا استفاده از نیروی بیش از حد هنگام سیم‌کشی می‌تواند به پوشش PVC صدمه وارد کند.

کاربرد سیم افشان 1 افشارنژاد در سیم‌کشی

این محصول از خانواده سیم‌های NYAF است و برای نصب ثابت داخل لوله‌های برق، داکت‌ها، کانال‌های بسته، تابلوها و تجهیزات الکتریکی قابل استفاده است. قرارگیری سیم در یک مسیر محافظت‌شده کمک می‌کند هادی و عایق در برابر آسیب‌های مکانیکی احتمالی محافظت شوند.

سطح مقطع ۱ میلی‌متر مربع باید زمانی انتخاب شود که طراحی مدار استفاده از همین سطح مقطع را تأیید کند. مقدار جریان مصرف‌کننده، طول مسیر و نحوه اجرای سیم‌کشی اطلاعاتی هستند که باید قبل از سفارش مشخص باشند.

به همین دلیل انتخاب سیم افشان برای یک پروژه حرفه‌ای بهتر است براساس مشخصات واقعی مدار انجام شود، نه صرفاً نام سایز یا تجربه عمومی از یک کاربرد.

کلاف سیم افشان ۱ افشارنژاد و برآورد متراژ

این محصول به‌صورت کلاف ۱۰۰ متری (100 m) عرضه می‌شود و وزن تقریبی هر کلاف حدود ۱.۴ کیلوگرم گزارش شده است.

برای خرید پروژه‌ای بهتر است متراژ مسیر از روی نقشه یا اندازه‌گیری واقعی محاسبه شود و مقدار موردنیاز برای ورود به تابلو، تجهیزات و نقاط اتصال نیز در برآورد لحاظ شود. این کار باعث می‌شود تعداد کلاف موردنیاز دقیق‌تر تعیین شود و در زمان اجرا با کمبود یا خرید اضافه مواجه نشوید.

نکات مهم پیش از خرید سیم افشان 1 افشارنژاد

پیش از سفارش، سطح مقطع ۱ میلی‌متر مربع (1 mm²) باید با نیاز واقعی مدار تطبیق داده شود. طول مسیر نیز اهمیت دارد، زیرا افزایش متراژ می‌تواند افت ولتاژ مسیر را تحت تأثیر قرار دهد.

همچنین هنگام تحویل کالا بهتر است نام برند، سطح مقطع درج‌شده روی محصول، متراژ کلاف و سلامت ظاهری عایق کنترل شود. برای خرید پروژه‌ای، بررسی همین جزئیات می‌تواند احتمال مغایرت محصول دریافتی با سفارش را کاهش دهد.

خرید سیم افشان 1 افشارنژاد از برق بازار

در خرید سیم افشان 1 افشارنژاد، قیمت تنها یکی از معیارهای انتخاب است. سطح مقطع، طول مسیر، نوع مصرف و نحوه نصب باید در کنار مشخصات فنی محصول بررسی شوند تا سیم با شرایط واقعی مدار هماهنگ باشد.

در فروشگاه برق بازار اطلاعات فنی محصولات با همین رویکرد ارائه می‌شود تا برق‌کار، پیمانکار و خریدار پروژه‌ای بتواند پیش از سفارش تصمیم دقیق‌تری بگیرد. در صورت نیاز، مشخصات مصرف و مسیر سیم‌کشی را می‌توان با کارشناسان برق بازار بررسی کرد تا انتخاب محصول براساس نیاز واقعی پروژه انجام شود.
