سیم افشان 10 افشارنژاد

تحلیل ساختار و عملکرد سیم افشان 10 افشارنژاد

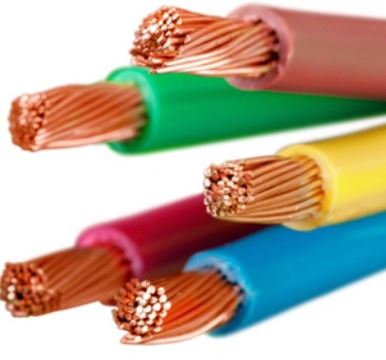

سیم افشان 10 افشارنژاد دارای هادی مسی آنیل‌شده با سطح مقطع نامی ۱۰ میلی‌متر مربع (10 mm²) است. هادی این محصول از ۸۰ رشته مسی با قطر تقریبی ۰.۳۹ میلی‌متر (0.39 mm) تشکیل شده و در گروه هادی‌های انعطاف‌پذیر Class 5 قرار می‌گیرد. Class 5 در اینجا رتبه کیفیت نیست؛ بلکه نوع ساختار هادی را مشخص می‌کند و نشان می‌دهد مس به‌صورت رشته‌های متعدد و انعطاف‌پذیر ساخته شده است.

این ساختار یکی از ویژگی‌های اصلی سیم افشان است و هنگام عبور سیم از لوله، کانال یا ورود به تابلو اهمیت عملی دارد. با وجود سطح مقطع ۱۰ میلی‌متر مربع (10 mm²)، چندرشته‌ای بودن هادی امکان هدایت و فرم‌دهی کنترل‌شده‌تری را برای مجری فراهم می‌کند. البته هنگام نصب همچنان باید از کشش شدید، خم‌های نامناسب و تماس عایق با لبه‌های تیز جلوگیری شود.

مشخصات الکتریکی سیم افشان ۱۰ افشارنژاد

حداکثر مقاومت DC هادی این محصول در دمای ۲۰ درجه سانتی‌گراد ۱.۹۱ اهم بر کیلومتر (1.91 Ω/km) اعلام شده است. این عدد یکی از مشخصات مهم محصول برای محاسبات فنی مدار است، زیرا مقاومت مسیر در بررسی افت ولتاژ و تلفات الکتریکی نقش دارد.

ولتاژ نامی سیم افشان ۱۰ افشارنژاد نیز ۴۵۰/۷۵۰ ولت (450/750 V) است. این عدد رده ولتاژی محصول را مشخص می‌کند و نباید با ظرفیت عبور جریان اشتباه گرفته شود. مقدار جریان قابل استفاده در یک مدار به شرایطی مانند نحوه نصب، طول مسیر، دمای محیط و وضعیت قرارگیری هادی‌ها وابسته است؛ بنابراین تعیین یک آمپراژ ثابت برای همه پروژه‌ها روش دقیقی برای انتخاب این محصول نیست.

عایق این سیم از PVC با ضخامت نامی ۱ میلی‌متر (1 mm) ساخته شده و قطر خارجی تقریبی محصول ۶.۱ میلی‌متر (6.1 mm) است. دانستن قطر خارجی به‌خصوص هنگام طراحی مسیر عبور اهمیت دارد، زیرا فضای داخل لوله یا کانال باید با ابعاد واقعی هادی‌های عبوری هماهنگ باشد.

کاربرد سیم افشان 10 افشارنژاد در پروژه

براساس مشخصات فنی این خانواده محصول، سیم برای سیم‌کشی داخلی ثابت در لوله‌های برق، کانال‌های بسته، پانل‌ها و تجهیزات الکتریکی در نظر گرفته شده است. بنابراین محل نصب باید به‌گونه‌ای باشد که هادی و عایق در برابر آسیب‌های مکانیکی مسیر محافظت شوند.

سطح مقطع ۱۰ میلی‌متر مربع (10 mm²) نیز باید متناسب با طراحی واقعی مدار انتخاب شود. در یک خرید حرفه‌ای، تنها نام «سیم نمره ۱۰» برای تصمیم‌گیری کافی نیست؛ جریان مصرفی، طول مسیر، افت ولتاژ قابل قبول و نحوه اجرای مدار باید از قبل مشخص باشند.

به همین دلیل سیم افشان سایز ۱۰ زمانی انتخاب دقیق‌تری خواهد بود که سطح مقطع آن با محاسبات مدار هماهنگ باشد. این موضوع به‌خصوص در خریدهای پروژه‌ای اهمیت دارد، زیرا انتخاب صحیح سیم از ابتدا می‌تواند از اصلاح مسیر یا تغییر تجهیزات در مرحله اجرا جلوگیری کند.

نکات مهم پیش از خرید سیم افشان 10 افشارنژاد

پیش از سفارش، ابتدا متراژ واقعی مسیر سیم‌کشی مشخص شود. طول مسیر مستقیماً در محاسبه افت ولتاژ و مقدار سیم موردنیاز اثر دارد و بهتر است علاوه بر طول اصلی، متراژ لازم برای ورود به تابلو و اتصال به تجهیزات نیز در برآورد لحاظ شود.

قطر خارجی حدود ۶.۱ میلی‌متر (6.1 mm) نیز باید با ابعاد مسیر عبور هماهنگ باشد. اگر چند هادی در یک لوله یا کانال قرار می‌گیرند، فضای کافی برای اجرای اصولی و جلوگیری از فشردگی بیش از حد در نظر گرفته شود.

همچنین هنگام تحویل محصول، نام سازنده، سطح مقطع درج‌شده، مشخصات فنی و وضعیت ظاهری عایق بررسی شود. در خرید سیم افشان برای پروژه، کنترل همین جزئیات ساده می‌تواند از مغایرت محصول دریافتی با سفارش جلوگیری کند.

خرید سیم افشان 10 افشارنژاد از برق بازار

در خرید سیم افشان 10 افشارنژاد، قیمت تنها یکی از عوامل تصمیم‌گیری است. هماهنگی سطح مقطع با مدار، طول مسیر، شیوه نصب و مشخصات مصرف‌کننده اهمیت بیشتری در عملکرد نهایی سیم‌کشی دارند.

در فروشگاه برق بازار اطلاعات فنی محصول با هدف ساده‌تر شدن همین انتخاب ارائه می‌شود. پیمانکاران، برق‌کاران و خریداران پروژه‌ای می‌توانند پیش از سفارش، مشخصات مصرف و مسیر سیم‌کشی را با کارشناسان برق بازار بررسی کنند تا خرید براساس نیاز واقعی پروژه انجام شود و محصول متناسب با شرایط اجرایی انتخاب شود.
