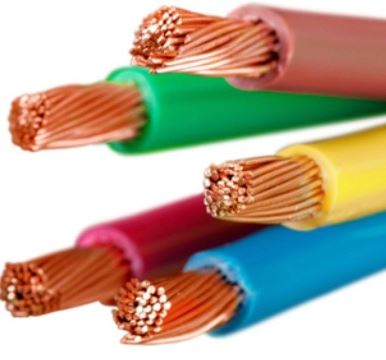

سیم افشان 150 افشارنژاد

تحلیل ساختار و عملکرد سیم افشان 150 افشارنژاد

سیم افشان ۱۵۰ افشارنژاد یک سیم تک‌رشته عایق‌شده با سطح مقطع نامی ۱۵۰ میلی‌متر مربع (150 mm²) است. هادی مسی Class 5 این محصول از ۷۲۲ رشته با قطر اسمی ۰.۴۹ میلی‌متر (722×0.49 mm) تشکیل شده است. این ساختمان چندرشته‌ای باعث می‌شود سیم افشان با وجود سطح مقطع و وزن بالا، نسبت به هادی‌های سخت هم‌رده انعطاف بیشتری برای مسیر‌دهی و اجرای اتصال داشته باشد.

در سایز ۱۵۰ این انعطاف اهمیت بیشتری پیدا می‌کند؛ زیرا هادی ابعاد قابل توجهی دارد و اجرای آن در فضای محدود تابلو یا تجهیزات نیازمند کنترل بیشتری است. ساختار افشان کار با هادی را ساده‌تر می‌کند، اما همچنان باید فضای کافی، شعاع خم مناسب و حفاظت عایق در زمان نصب در نظر گرفته شود.

مشخصات الکتریکی سیم افشان ۱۵۰ افشارنژاد

حداکثر مقاومت هادی سیم افشان 150 خراسان در دمای ۲۰ درجه سانتی‌گراد ۰.۱۲۹ اهم بر کیلومتر (0.129 Ω/km) است. این مقدار پایین مقاومت در مدارهایی با طول یا جریان قابل توجه اهمیت پیدا می‌کند، زیرا مقاومت هادی در کنار متراژ مسیر و جریان عبوری بر افت ولتاژ و تلفات الکتریکی اثر دارد.

ولتاژ نامی این محصول ۴۵۰/۷۵۰ ولت (450/750 V) و ولتاژ آزمون آن ۲.۵ کیلوولت (2.5 kV) است. انتخاب سطح مقطع 150 mm² باید براساس محاسبات واقعی مدار انجام شود و عواملی مانند روش نصب، دمای محیط، طول مسیر و شرایط قرارگیری هادی‌ها در انتخاب نهایی مؤثر هستند.

عایق PVC و ابعاد سیم افشان 150 خراسان

عایق سیم افشان ۱۵۰ افشارنژاد از PVC ساخته شده و ضخامت نامی آن ۱.۸ میلی‌متر (1.8 mm) است. قطر خارجی محصول نیز حدود ۲۰.۱ میلی‌متر (20.1 mm) اعلام شده است؛ بنابراین در این سایز، پیش‌بینی فضای مناسب برای مسیر و محل اتصال اهمیت بیشتری نسبت به سیم‌های با سطح مقطع پایین‌تر دارد.

عدد ۱۵۰ میلی‌متر مربع مربوط به سطح مقطع نامی هادی مسی است و با قطر خارجی سیم تفاوت دارد. در اجرای چند هادی داخل یک مسیر نیز باید قطر واقعی سیم‌ها، فضای موجود و شرایط نصب قبل از اجرا بررسی شوند.

کاربرد سیم افشان ۱۵۰ افشارنژاد

ساختار NYAF و هادی انعطاف‌پذیر این محصول برای سیم‌کشی داخلی و نصب در مسیرهای حفاظت‌شده مناسب است. سیم افشان 150 افشارنژاد در بخش‌هایی از تابلوهای برق، تجهیزات الکتریکی و مدارهایی کاربرد دارد که طراحی پروژه استفاده از هادی 150 mm² را مشخص کرده باشد.

مزیت ساختار سیم افشان در چنین سطح مقطعی، قابلیت کنترل بهتر هادی هنگام اجرا است. با این حال، این محصول سیم تک‌رشته عایق‌شده و بدون غلاف خارجی مستقل است؛ بنابراین شرایط محیطی و حفاظت مکانیکی مسیر باید با ساختار آن هماهنگ باشد.

نکات مهم در انتخاب سیم افشان 150 افشارنژاد

وزن تقریبی این محصول ۱.۴۰۹ کیلوگرم در متر (1.409 kg/m) است؛ بنابراین حتی اختلاف چند متر در برآورد سفارش می‌تواند در وزن و هزینه نهایی خرید تأثیر قابل توجهی داشته باشد. به همین دلیل در سایز ۱۵۰، اندازه‌گیری دقیق مسیر پیش از سفارش اهمیت ویژه‌ای پیدا می‌کند.

علاوه بر متراژ، جریان طراحی، افت ولتاژ و روش نصب نیز باید پیش از انتخاب نهایی بررسی شوند. هنگام تحویل محصول نیز تطبیق برند، سطح مقطع درج‌شده روی سیم و سلامت عایق با سفارش، از نکات مهم کنترل کالا است.

خرید سیم افشان ۱۵۰ افشارنژاد؛ انتخاب دقیق‌تر از فروشگاه برق بازار

خرید سیم افشان 150 افشارنژاد در پروژه‌های حرفه‌ای نیازمند توجه هم‌زمان به مشخصات فنی، سطح مقطع و متراژ موردنیاز است. در این سایز، مقدار بالای هادی مسی باعث می‌شود برآورد دقیق مسیر اهمیت بیشتری داشته باشد و انتخاب حساب‌شده بتواند از خرید متراژ اضافی و افزایش غیرضروری هزینه پروژه جلوگیری کند.

در فروشگاه برق بازار می‌توانید مشخصات سیم افشان ۱۵۰ خراسان افشارنژاد را پیش از ثبت سفارش بررسی کرده و محصول را متناسب با نیاز تابلو، تجهیزات یا تأسیسات خود انتخاب کنید. تطبیق سایز 150 mm² با طراحی مدار و مشخص کردن متراژ واقعی، خرید را دقیق‌تر و متناسب‌تر با شرایط پروژه می‌کند.
