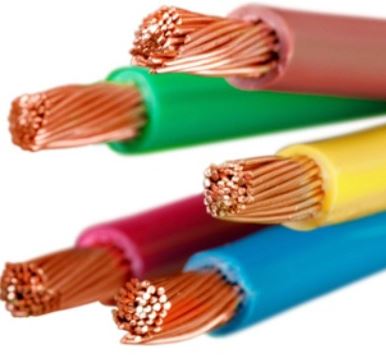

سیم افشان 240 افشارنژاد
دیروز
برای استعلام قیمت و موجودی این محصول، فرم زیر را تکمیل کنید. همکاران ما تا 30 دقیقه بعد با شما تماس خواهند گرفت.
معرفی کوتاه
سیم افشان ۲۴۰ افشارنژاد با سطح مقطع ۲۴۰ میلیمتر مربع (240 mm²)، برای مدارهایی مناسب است که براساس محاسبات الکتریکی به هادی مسی با سطح مقطع بالا نیاز دارند. هادی Class 5 این محصول از تعداد زیادی رشته مس آنیلشده تشکیل شده و با وجود ابعاد و وزن قابل توجه، انعطاف بیشتری نسبت به هادیهای سخت همسطح مقطع برای نصب و مسیردهی فراهم میکند.
سیم افشان 240 خراسان افشارنژاد با عایق PVC و ولتاژ نامی ۴۵۰/۷۵۰ ولت (450/750 V) تولید میشود. مقاومت پایین هادی در کنار ساختار انعطافپذیر، این سایز را برای تابلوها، تجهیزات الکتریکی و مسیرهای حفاظتشدهای مناسب میکند که سطح مقطع 240 mm² در طراحی مدار برای آنها تعیین شده باشد.
بررسی تخصصی
تحلیل ساختار و عملکرد سیم افشان 240 افشارنژاد
سیم افشان ۲۴۰ افشارنژاد یک سیم تکرشته عایقشده با هادی مسی انعطافپذیر Class 5 است. هادی این محصول از ۱۱۷۰ رشته مسی با قطر اسمی ۰.۴۹ میلیمتر (1170×0.49 mm) تشکیل شده است. این ساختار چندرشتهای باعث میشود سیم افشان با وجود سطح مقطع بالا، نسبت به هادیهای سخت مشابه قابلیت کنترل و مسیردهی بهتری در زمان نصب داشته باشد.
در سایز ۲۴۰، وزن و قطر سیم قابل توجه است؛ بنابراین در کنار انعطاف هادی، باید فضای کافی برای عبور، شعاع خم مناسب و محل اتصال متناسب با ابعاد سیم در نظر گرفته شود.
مشخصات الکتریکی سیم افشان ۲۴۰ افشارنژاد
حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتیگراد ۰.۰۸۰۱ اهم بر کیلومتر (0.0801 Ω/km) است. پایین بودن مقاومت هادی در مسیرهای دارای جریان یا طول بالا اهمیت دارد، زیرا مقاومت سیم همراه با جریان و طول مسیر بر افت ولتاژ و تلفات الکتریکی اثر میگذارد.
ولتاژ نامی سیم افشان 240 خراسان ۴۵۰/۷۵۰ ولت (450/750 V) و ولتاژ آزمون آن ۲.۵ کیلوولت (2.5 kV) است. سطح مقطع 240 mm² بهتنهایی یک آمپراژ ثابت را مشخص نمیکند و جریان مجاز باید با توجه به روش نصب، دمای محیط، تجمع هادیها و شرایط واقعی مدار تعیین شود.
عایق PVC و ابعاد سیم افشان 240 خراسان
هادی مسی این محصول با عایق PVC اکسترودشده به ضخامت نامی ۲.۲ میلیمتر (2.2 mm) پوشانده شده است. قطر خارجی تقریبی سیم نیز ۲۵.۴ میلیمتر (25.4 mm) است؛ عددی که هنگام انتخاب کانال، فضای داخل تابلو و تجهیزات اتصال اهمیت زیادی دارد.
سطح مقطع ۲۴۰ میلیمتر مربع مربوط به بخش رسانای مسی است و با قطر خارجی سیم تفاوت دارد. در مسیرهایی که چند سیم افشان در کنار هم اجرا میشوند، ابعاد واقعی هادیها و فضای نصب باید پیش از اجرا بررسی شود.
کاربرد سیم افشان ۲۴۰ افشارنژاد
این محصول با ساختار (N)YAF / H07V-K برای سیمکشی داخلی با هادی انعطافپذیر و نصب در مسیرهای حفاظتشده طراحی شده است. استفاده از سیم افشان 240 افشارنژاد در تابلوهای برق، تجهیزات و مدارهایی منطقی است که طراحی الکتریکی، سطح مقطع 240 mm² را برای آنها مشخص کرده باشد.
این سیم دارای عایق PVC است اما غلاف خارجی مستقل کابل را ندارد؛ بنابراین شرایط مکانیکی و محیطی محل نصب باید با ساختار محصول هماهنگ باشد.
نکات مهم در انتخاب سیم افشان 240 افشارنژاد
وزن تقریبی سیم افشان ۲۴۰ خراسان ۲۲۵۳ کیلوگرم در کیلومتر (2253 kg/km) یا حدود ۲.۲۵۳ کیلوگرم در هر متر است. در چنین سایزی، چند متر اختلاف در برآورد سفارش میتواند روی وزن، هزینه خرید و حمل محصول تأثیر محسوسی داشته باشد.
پیش از خرید بهتر است سطح مقطع موردنیاز، طول واقعی مسیر، افت ولتاژ و روش نصب مشخص شوند. همچنین هنگام تحویل، بررسی نام برند، سایز حکشده روی سیم و سلامت عایق به تطبیق محصول دریافتی با سفارش کمک میکند.
خرید سیم افشان ۲۴۰ افشارنژاد با انتخاب دقیق از برق بازار
در خرید سیم افشان 240 افشارنژاد، تنها قیمت هر متر معیار تصمیمگیری نیست؛ تطابق سطح مقطع با طراحی مدار و محاسبه صحیح متراژ اهمیت بیشتری پیدا میکند. در سایز ۲۴۰، مقدار بالای مس و وزن محصول باعث میشود برآورد دقیق مسیر بتواند از خرید متراژ اضافه و افزایش غیرضروری هزینه پروژه جلوگیری کند.
در فروشگاه برق بازار میتوانید مشخصات سیم افشان ۲۴۰ خراسان افشارنژاد را پیش از ثبت سفارش بررسی کرده و سایز و متراژ موردنیاز را متناسب با شرایط واقعی پروژه انتخاب کنید. این بررسی بهخصوص برای تابلوها و تأسیساتی که هادی 240 mm² برای آنها در نظر گرفته شده، خرید را دقیقتر و هدفمندتر میکند.
