کابل افشان شیلددار 2 در 1.5 افشارنژاد

تحلیل ساختار و مشخصات کابل افشان شیلددار 2 در 1.5 افشارنژاد

کابل افشان شیلددار 2 در 1.5 افشارنژاد از دو رشته هادی مسی افشان تشکیل شده است که سطح مقطع اسمی هر رشته ۱.۵ میلی‌متر مربع (1.5 mm²) است. هادی‌های این کابل از نوع افشان کلاس ۵ (Class 5) هستند؛ ساختاری که انعطاف‌پذیری کابل را برای کابل‌کشی داخل تابلو، مسیرهای دارای خم و اتصال تجهیزات افزایش می‌دهد.

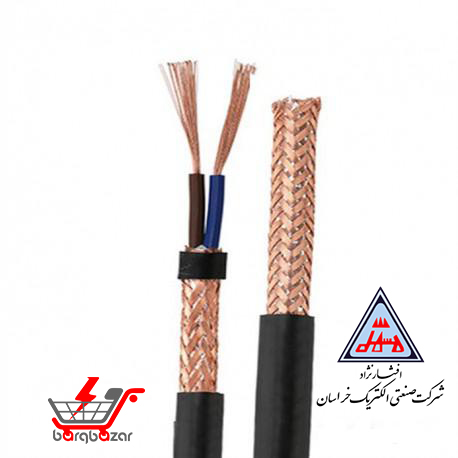

ساختار کلی این کابل افشان به‌صورت CU / PVC / Al-Pet / CWB / PVC اعلام شده است. در این ساختار، هادی مسی با عایق PVC پوشانده می‌شود و سپس لایه آلومینیوم-پلی‌استر و شیلد مسی بافته‌شده در اطراف رشته‌ها قرار می‌گیرد. در نهایت نیز روکش خارجی PVC از مجموعه کابل محافظت می‌کند. وجود این ساختار شیلددار برای مدارهایی اهمیت دارد که کنترل اثر تداخل‌های الکترومغناطیسی و نویز الکتریکی در آنها مورد توجه است.

هادی مسی کابل ۲×۱.۵ افشان؛ ساختار، مقاومت و نکات انتخاب

هر هادی این کابل دارای سطح مقطع ۱.۵ میلی‌متر مربع (1.5 mm²) است و طبق اطلاعات فنی، ساختار هادی از ۳۰ رشته مفتول مسی با قطر ۰.۲۴ میلی‌متر (30×0.24 mm) تشکیل می‌شود. حداکثر مقاومت الکتریکی هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برابر با ۱۳.۳۰ اهم بر کیلومتر (13.30 Ω/km) اعلام شده است.

این مقدار مقاومت مربوط به شرایط مشخص آزمون در دمای ۲۰ درجه است و نباید به‌تنهایی برای تعیین ظرفیت جریان کابل استفاده شود. برای انتخاب کابل از نظر بار الکتریکی، عواملی مانند طول مسیر، روش نصب، دمای محیط و شرایط قرارگیری کابل نیز باید بررسی شوند.

ساختار عایق و روکش PVC کابل شیلددار 2×1.5

عایق رشته‌های کابل از PVC اکسترودشده ساخته شده و ضخامت اسمی آن ۰.۷ میلی‌متر (0.7 mm) است. روکش خارجی کابل نیز PVC بوده و ضخامت آن ۱ میلی‌متر (1 mm) اعلام شده است.

روکش خارجی علاوه بر کنار هم نگه داشتن اجزای کابل، نقش محافظ مکانیکی عمومی ساختار داخلی را بر عهده دارد. رنگ روکش این مدل طبق مشخصات فنی سازنده خاکستری است.

در ساختار کابل افشان شیلددار ۲ در ۱.۵ افشارنژاد ابتدا یک لایه Al-Pet در اطراف رشته‌ها قرار می‌گیرد و سپس از شیلد مسی بافته‌شده (CWB) استفاده می‌شود. این بخش از کابل برای کاهش اثر میدان‌های الکترومغناطیسی مزاحم بر مدار داخلی طراحی شده است.

در پروژه‌هایی که عملکرد شیلد اهمیت دارد، صرف وجود شیلد کافی نیست؛ نحوه کابل‌کشی و اتصال شیلد نیز باید مطابق طراحی الکتریکی و الزامات EMC سیستم انجام شود.

کابل ۲×۱.۵ افشارنژاد در چه ولتاژ و دمایی کار می‌کند؟

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت (300/500 V) اعلام شده است. بنابراین هنگام انتخاب محصول باید رده ولتاژی کابل با ولتاژ مدار موردنظر تطبیق داده شود.

محدوده دمای کاری اعلام‌شده برای کابل نیز ۳۰- تا ۷۰+ درجه سانتی‌گراد (-30°C تا +70°C) است. حداکثر دمای اعلام‌شده برای شرایط اتصال کوتاه ۱۶۰ درجه سانتی‌گراد (+160°C) است که مربوط به شرایط کوتاه‌مدت اتصال کوتاه بوده و نباید با دمای کارکرد دائم کابل اشتباه گرفته شود.

قطر کابل ۲×۱.۵ و نکات انتخاب گلند و مسیر نصب

قطر خارجی تقریبی این مدل ۸.۳ میلی‌متر (8.3 mm) و وزن تقریبی آن ۸۵ کیلوگرم بر کیلومتر (85 kg/km) اعلام شده است. قطر خارجی هنگام انتخاب گلند، ورودی تابلو، لوله برق و فضای عبور کابل اهمیت دارد؛ به‌خصوص در پروژه‌هایی که چند کابل به‌صورت هم‌زمان از یک مسیر عبور داده می‌شوند.

مشخصات فنی کامل کابل افشان شیلددار ۲×۱.۵ افشارنژاد

• برند: خراسان افشارنژاد
• نوع کابل: افشان شیلددار
• کد درج‌شده در دیتاشیت: (N)YSLCY
• تعداد رشته: ۲ رشته (2 Cores)
• سطح مقطع هر رشته: ۱.۵ میلی‌متر مربع (1.5 mm²)
• جنس هادی: مس آنیل‌شده
• کلاس هادی: افشان کلاس ۵ (Flexible Class 5)
• ساختار هادی هر رشته: ۳۰×۰.۲۴ میلی‌متر (30×0.24 mm)
• ساختار کابل: CU / PVC / Al-PET / CWB / PVC
• جنس عایق: PVC اکسترودشده
• ضخامت اسمی عایق: ۰.۷ میلی‌متر (0.7 mm)
• نوع شیلد: مس آنیل‌شده بافته‌شده (CWB)
• جنس روکش خارجی: PVC اکسترودشده
• رنگ روکش: خاکستری
• ضخامت اسمی روکش: ۱ میلی‌متر (1.0 mm)
• قطر خارجی تقریبی: ۸.۳ میلی‌متر (8.3 mm)
• وزن تقریبی: ۸۵ کیلوگرم بر کیلومتر (85 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500 V)
• حداکثر مقاومت هادی در دمای ۲۰°C: ۱۳.۳۰ اهم بر کیلومتر (13.30 Ω/km)
• ولتاژ آزمون: ۲ کیلوولت (2 kV)
• محدوده دمای اعلام‌شده در دیتاشیت: ۳۰- تا ۷۰+ درجه سانتی‌گراد (-30°C to +70°C)
• حداکثر دمای اتصال کوتاه: ۱۶۰+ درجه سانتی‌گراد (+160°C)
• تحمل اتصال کوتاه درج‌شده در دیتاشیت: ۰.۲ کیلوآمپر به مدت ۵ ثانیه (0.2 kA / 5 s)
• استانداردهای درج‌شده: IEC 60227-7 و DIN VDE 0245
• نوع بسته‌بندی اعلام‌شده: قرقره (Drum)

کابل افشان شیلددار ۲×۱.۵ برای چه کاربردهایی مناسب است؟

• مدارهای فرمان و کنترل
• سیم‌کشی بخش‌های کنترلی تابلو برق
• مسیرهایی که کنترل تداخل الکترومغناطیسی در آن‌ها اهمیت دارد
• اتصال تجهیزات در محیط‌های دارای منابع نویز الکتریکی، با رعایت الزامات طراحی و سربندی شیلد

قبل از خرید کابل افشان شیلددار ۲×۱.۵ چه نکاتی را بررسی کنیم؟

• تعداد ۲ رشته و سطح مقطع ۱.۵ میلی‌متر مربع (1.5 mm²) هر رشته را با نقشه یا مشخصات تجهیز تطبیق دهید.
• نیاز مدار به ساختار شیلددار باید بر اساس شرایط واقعی سیستم مشخص شود.
• ولتاژ نامی ۳۰۰/۵۰۰ ولت (300/500 V) باید با ولتاژ مدار سازگار باشد.
• برای تعیین جریان مجاز، تنها سطح مقطع کافی نیست؛ طول مسیر، روش نصب، دمای محیط، تجمع کابل‌ها و نوع بار نیز باید بررسی شوند.
• برای انتخاب گلند، ورودی تابلو، لوله یا کانال، قطر خارجی تقریبی ۸.۳ میلی‌متر (8.3 mm) را در نظر بگیرید.
• در مدارهای حساس به نویز، نحوه سربندی و اتصال شیلد باید مطابق طراحی EMC سیستم انجام شود.

خرید کابل افشان شیلددار ۲×۱.۵ افشارنژاد برای مدارهای کنترلی

کابل افشان شیلددار ۲×۱.۵ خراسان افشارنژاد برای مدارهای فرمان و کنترل، تابلوهای برق، اتصال تجهیزات کنترلی و مسیرهایی که کاهش اثر تداخل الکترومغناطیسی اهمیت دارد، قابل استفاده است.

پیش از خرید، لازم است تعداد رشته، سطح مقطع ۱.۵ میلی‌متر مربع (1.5 mm²)، ولتاژ مدار، شرایط نصب و نیاز واقعی سیستم به شیلد بررسی شود. در خریدهای پروژه‌ای نیز بهتر است متراژ، مشخصات مدار و شرایط اجرا هنگام استعلام اعلام شود تا کابل متناسب با نیاز فنی پروژه از فروشگاه برق بازار انتخاب و تامین شود.
