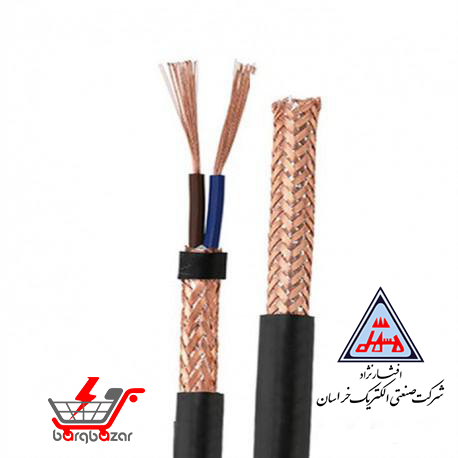

کابل افشان شیلددار 3 در 1 افشارنژاد

تحلیل ساختار و مشخصات کابل افشان شیلددار 3 در 1 افشارنژاد

هر سه هادی کابل افشان شیلددار 3 در 1 افشارنژاد دارای سطح مقطع اسمی ۱ میلی‌متر مربع (1 mm²) هستند و از مس آنیل‌شده با ساختار افشان کلاس ۵ (Flexible Class 5) ساخته شده‌اند. طبق مشخصات فنی این مدل، هر هادی از ۳۲ رشته با قطر ۰.۱۹ میلی‌متر (32×0.19 mm) تشکیل شده و ضخامت اسمی عایق PVC هر رشته ۰.۶ میلی‌متر (0.6 mm) است.

ساختار افشان کلاس ۵ باعث می‌شود کابل هنگام نصب و عبور از مسیرهای دارای خم، انعطاف مناسبی داشته باشد. با این حال، این ویژگی به معنی مناسب بودن کابل برای حرکت مداوم، خمش رفت‌وبرگشتی یا کاربردهای دینامیکی ماشین‌آلات نیست؛ در چنین شرایطی باید نوع کابل متناسب با الزامات مکانیکی تجهیز انتخاب شود.

شیلد مسی و لایه Al-Pet چه کاربردی دارند؟

ساختار کابل به‌صورت CU/PVC/Al-Pet/CWB/PVC اعلام شده است. پس از هادی‌ها و عایق PVC، لایه پلی‌استر و آلومینیوم Al-Pet قرار گرفته و شیلد اصلی نیز از مس آنیل‌شده بافته‌شده CWB با ساختار ۱۶×۶×۰.۱۲ میلی‌متر (16×6×0.12 mm) تشکیل شده است.

کارکرد اصلی این ساختار، کمک به کاهش اثر تداخل‌های الکترومغناطیسی بر مدار است. این ویژگی در مسیرهایی که کابل در مجاورت تجهیزات مولد نویز الکتریکی قرار دارد اهمیت بیشتری پیدا می‌کند.

با این حال، عملکرد شیلد فقط به وجود آن وابسته نیست. نحوه اتصال شیلد، سیستم زمین، مسیر کابل‌کشی و شرایط EMC پروژه نیز باید در طراحی و اجرا در نظر گرفته شوند.

ولتاژ نامی، مقاومت هادی و نکات انتخاب کابل 3×1

ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت (300/500V) است و حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برابر ۱۹.۵۰ اهم بر کیلومتر (19.50 Ω/km) اعلام شده است.

مقاومت هادی یکی از داده‌های قابل استفاده در محاسبات مسیر و افت ولتاژ است؛ اما برای تعیین مناسب بودن سطح مقطع ۱ میلی‌متر مربع (1 mm²) باید جریان واقعی مدار، طول کابل، افت ولتاژ مجاز، دمای محیط و شرایط نصب نیز بررسی شوند.

به همین دلیل نمی‌توان بدون مشخص بودن شرایط پروژه، یک مقدار ثابت را به‌عنوان «آمپراژ مجاز کابل ۳×۱» برای تمام روش‌های نصب اعلام کرد.

نکته مهم فنی: مقدار ۵۰ هرتز (50 Hz) که ممکن است در بخش آزمون الکتریکی دیتاشیت دیده شود، مربوط به فرکانس منبع AC در شرایط آزمون است و نباید به‌عنوان فرکانس کاری کابل معرفی شود.

قطر کابل را قبل از انتخاب گلند و مسیر عبور بررسی کنید

قطر خارجی تقریبی کابل ۷.۷۴ میلی‌متر (7.74 mm) و ضخامت روکش خارجی PVC آن ۱ میلی‌متر (1 mm) اعلام شده است.

قطر خارجی هنگام انتخاب گلند، ورودی تابلو، لوله یا کانال اهمیت دارد؛ به‌خصوص در پروژه‌هایی که چند کابل باید از فضای محدودی عبور کنند.

وزن تقریبی کابل نیز ۸۵ کیلوگرم بر کیلومتر (85 kg/km) است. این مشخصه بیشتر برای برآورد وزن حلقه یا قرقره، حمل کابل و برنامه‌ریزی اجرای متراژهای بالا کاربرد دارد.

کابل افشان شیلددار ۳ در ۱ افشارنژاد برای چه پروژه‌هایی مناسب است؟

این مدل زمانی قابل بررسی است که مدار به سه هادی افشان ۱ میلی‌متر مربع و ساختار شیلددار نیاز داشته باشد. کابل‌های این ساختار می‌توانند در مدارهای فرمان و کنترل، کابل‌کشی ثابت تجهیزات و مسیرهایی که کنترل اثر نویز الکتریکی اهمیت دارد مورد استفاده قرار گیرند؛ البته کاربرد نهایی باید با نقشه و مشخصات فنی تجهیز تطبیق داده شود.

در پروژه‌های صنعتی، صرف یکسان بودن تعداد رشته و سطح مقطع برای انتخاب کابل کافی نیست. اگر سازنده تجهیز یا نقشه برق نوع مشخصی از کابل، سطح مقطع یا ساختار شیلد را تعیین کرده است، همان مشخصات باید مبنای سفارش قرار گیرد.

قبل از خرید کابل افشان شیلددار ۳ در ۱ افشارنژاد به چه نکاتی توجه کنیم؟

پیش از سفارش، ابتدا بررسی کنید که مدار واقعاً به سه رشته ۱ میلی‌متر مربع (3×1 mm²) نیاز داشته باشد. در ادامه، متراژ مسیر، جریان مدار، افت ولتاژ، شرایط نصب و نیاز واقعی به شیلد باید مشخص شوند.

در مسیرهای دارای نویز الکتریکی، انتخاب کابل شیلددار تنها بخشی از طراحی است و نحوه اتصال شیلد نیز باید پیش از اجرا مشخص شود. قطر تقریبی ۷.۷۴ میلی‌متر (7.74 mm) کابل را نیز هنگام انتخاب گلند، لوله و کانال در نظر بگیرید.

برای سفارش‌های شرکتی، پیمانکاری و پروژه‌ای بهتر است کد (N)YSLCY 3×1، برند خراسان افشارنژاد، متراژ موردنیاز و مشخصات مدار هنگام استعلام اعلام شوند تا احتمال انتخاب سایز یا ساختار اشتباه کاهش پیدا کند.

مشخصات فنی کامل کابل افشان شیلددار 3 در 1 افشارنژاد

• برند: خراسان افشارنژاد
• کد کابل: (N)YSLCY 3×1
• سایز کابل: ۳×۱ میلی‌متر مربع (3×1 mm²)
• تعداد رشته: ۳ رشته
• سطح مقطع هر رشته: ۱ میلی‌متر مربع (1 mm²)
• جنس هادی: مس آنیل‌شده
• نوع هادی: افشان کلاس ۵ (Flexible Class 5)
• ساختار هر هادی: ۳۲×۰.۱۹ میلی‌متر (32×0.19 mm)
• عایق رشته‌ها: PVC
• ضخامت عایق: ۰.۶ میلی‌متر (0.6 mm)
• ساختار کلی: CU/PVC/Al-Pet/CWB/PVC
• لایه میانی: پلی‌استر و آلومینیوم Al-Pet
• نوع شیلد: مس آنیل‌شده بافته‌شده CWB
• ساختار شیلد: ۱۶×۶×۰.۱۲ میلی‌متر (16×6×0.12 mm)
• روکش خارجی: PVC خاکستری
• ضخامت روکش: ۱ میلی‌متر (1 mm)
• قطر خارجی تقریبی: ۷.۷۴ میلی‌متر (7.74 mm)
• وزن تقریبی: ۸۵ کیلوگرم بر کیلومتر (85 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500V)
• مقاومت هادی در ۲۰°C: حداکثر ۱۹.۵۰ اهم بر کیلومتر (19.50 Ω/km)
• ولتاژ آزمون: ۲ کیلوولت (2 kV)
• جریان اتصال کوتاه اعلام‌شده برای ۵ ثانیه: ۰.۲ کیلوآمپر (0.2 kA)
• دمای کاری درج‌شده: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه اعلام‌شده: ۱۶۰+ درجه سانتی‌گراد
• استانداردهای درج‌شده: IEC 60227-7 و DIN VDE 0245

کابل افشان شیلددار ۳×۱ برای چه کاربردهایی مناسب است؟

• مدارهای فرمان و کنترل
• کابل‌کشی ثابت تجهیزات الکتریکی
• تابلوهای برق و تجهیزات صنعتی
• مسیرهایی که وجود تداخل الکترومغناطیسی در انتخاب کابل اهمیت دارد
• مدارهایی که طبق طراحی به سه هادی ۱ میلی‌متر مربع و ساختار شیلددار نیاز دارند

قبل از خرید کابل افشان شیلددار ۳×۱ چه نکاتی را بررسی کنیم؟

• تعداد ۳ رشته را با نقشه مدار تطبیق دهید.
• سطح مقطع ۱ میلی‌متر مربع (1 mm²) را بر اساس جریان، طول مسیر و شرایط نصب بررسی کنید.
• در مسیرهای طولانی، افت ولتاژ را محاسبه کنید.
• نیاز پروژه به شیلد و نحوه اتصال آن را پیش از اجرا مشخص کنید.
• قطر ۷.۷۴ میلی‌متر (7.74 mm) را هنگام انتخاب گلند، لوله و کانال بررسی کنید.
• افشان بودن کلاس ۵ به‌تنهایی به معنی مناسب بودن کابل برای حرکت دائمی نیست.

قیمت و خرید کابل افشان شیلددار 3 در 1 افشارنژاد

برای خرید کابل افشان شیلددار 3×1 افشارنژاد بهتر است پیش از استعلام، متراژ موردنیاز، شرایط نصب، ولتاژ مدار و نیاز سیستم به شیلد مشخص شود. این کابل دارای سه هادی افشان ۱ میلی‌متر مربع (1 mm²)، لایه Al-PET و شیلد مسی بافته‌شده است و انتخاب آن باید بر اساس مشخصات واقعی مدار انجام شود.

فروشگاه برق بازار امکان تامین این کابل را برای پیمانکاران، شرکت‌ها، واحدهای تدارکات و پروژه‌های ساختمانی و صنعتی فراهم می‌کند. هنگام استعلام قیمت، اعلام متراژ، کد کابل (N)YSLCY 3×1 و شرایط پروژه کمک می‌کند سفارش دقیق‌تر ثبت شود و قیمت متناسب با حجم خرید بررسی شود.
