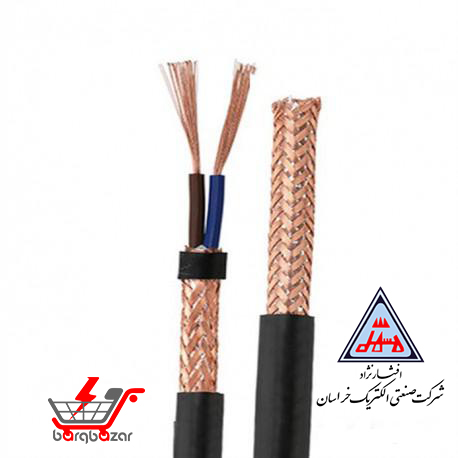

کابل افشان شیلددار 3 در 1.5 افشارنژاد

تحلیل ساختار و مشخصات کابل افشان شیلددار 3 در 1.5 افشارنژاد

هر سه هادی کابل افشان شیلددار 3 در 1.5 افشارنژاد دارای سطح مقطع اسمی ۱.۵ میلی‌متر مربع (1.5 mm²) هستند و از مس آنیل‌شده با ساختار افشان کلاس ۵ (Flexible Class 5) ساخته شده‌اند. طبق دیتاشیت این مدل، هر هادی از ۳۰ رشته مفتول مسی با قطر ۰.۲۴ میلی‌متر (30×0.24 mm) تشکیل شده و ضخامت اسمی عایق PVC هر رشته ۰.۷ میلی‌متر (0.7 mm) است.

ساختار افشان کلاس ۵، انعطاف مناسبی برای کابل‌کشی در مسیرهای دارای خم ایجاد می‌کند و می‌تواند اجرای کابل را در تابلوها و مسیرهای ثابت آسان‌تر کند. با این حال، این کابل برای حرکت مداوم، خمش رفت‌وبرگشتی یا کاربردهای دینامیکی ماشین‌آلات صرفاً بر اساس افشان بودن قابل انتخاب نیست و شرایط مکانیکی محل نصب باید جداگانه بررسی شود.

نقش شیلد مسی و Al-PET در کاهش نویز کابل 3 در 1.5

چون هم دو جزء اصلی این بخش را دقیق می‌گوید، هم عبارت‌های شیلد مسی، Al-PET، کابل ۳×۱.۵ و نویز را طبیعی پوشش می‌دهد و هم برای کاربری که می‌خواهد بداند این ساختار چه فایده‌ای دارد، مستقیم و روشن است.

ولتاژ و مقاومت هادی کابل شیلددار ۳×۱.۵؛ نکات مهم در انتخاب

ولتاژ نامی کابل افشان شیلددار ۳×۱.۵ افشارنژاد برابر ۳۰۰/۵۰۰ ولت (300/500V) و حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برابر ۱۳.۳۰ اهم بر کیلومتر (13.30 Ω/km) اعلام شده است.

مقاومت هادی یکی از پارامترهای مهم در محاسبه افت ولتاژ مسیر است؛ اما برای انتخاب صحیح سطح مقطع ۱.۵ میلی‌متر مربع (1.5 mm²) باید جریان بار، طول کابل، دمای محیط، روش نصب و افت ولتاژ مجاز نیز هم‌زمان بررسی شوند. به همین دلیل، نمی‌توان بدون مشخص بودن شرایط اجرا یک مقدار ثابت را به‌عنوان آمپراژ مجاز کابل ۳×۱.۵ برای همه پروژه‌ها اعلام کرد.

نکته فنی: مقدار ۵۰ هرتز (50 Hz) که ممکن است در بخش آزمون الکتریکی دیتاشیت دیده شود، مربوط به شرایط آزمون AC است و نباید به‌عنوان فرکانس کاری کابل در نظر گرفته شود.

قطر خارجی کابل ۳×۱.۵ و انتخاب گلند مناسب

قطر خارجی تقریبی این کابل ۸.۷۲ میلی‌متر (8.72 mm) است. این عدد هنگام انتخاب گلند، ورودی تابلو، لوله یا کانال اهمیت دارد و بهتر است محدوده گیرایی گلند با قطر واقعی کابل تطبیق داده شود.

روکش خارجی کابل از PVC خاکستری با ضخامت ۱.۱ میلی‌متر (1.1 mm) ساخته شده و وزن تقریبی کابل ۱۰۸ کیلوگرم بر کیلومتر (108 kg/km)، معادل حدود ۱۰۸ گرم در متر (108 g/m) اعلام شده است. وزن کابل بیشتر در برآورد حمل، قرقره و اجرای متراژهای پروژه‌ای کاربرد دارد.

کابل افشان شیلددار ۳ در ۱.۵ افشارنژاد برای چه پروژه‌هایی مناسب است؟

این کابل زمانی قابل بررسی است که مدار به سه هادی افشان ۱.۵ میلی‌متر مربع و ساختار شیلددار نیاز داشته باشد. مدارهای فرمان و کنترل، کابل‌کشی ثابت تجهیزات الکتریکی و مسیرهایی که تداخل الکترومغناطیسی در آن‌ها مسئله مهمی است، از کاربردهایی هستند که مشخصات این کابل می‌تواند برای آن‌ها بررسی شود.

اگر در نقشه یا دیتاشیت تجهیز استفاده از کابل مشخصی الزام شده است، همان اطلاعات باید مبنای انتخاب قرار گیرد. در انتخاب نهایی، علاوه بر تعداد رشته و سطح مقطع، ساختار شیلد، ولتاژ مدار، شرایط نصب و الزامات فنی تجهیز نیز باید بررسی شوند.

مشخصات فنی کامل کابل افشان شیلددار 3×1.5 افشارنژاد

• برند: خراسان افشارنژاد
• مدل: (N)YSLCY 3×1.5
• سایز کابل: ۳×۱.۵ میلی‌متر مربع (3×1.5 mm²)
• تعداد رشته: ۳ رشته
• سطح مقطع هر رشته: ۱.۵ میلی‌متر مربع (1.5 mm²)
• جنس هادی: مس آنیل‌شده
• نوع هادی: افشان کلاس ۵ (Flexible Class 5)
• ساختار هر هادی: ۳۰×۰.۲۴ میلی‌متر (30×0.24 mm)
• عایق رشته‌ها: PVC
• ضخامت عایق: ۰.۷ میلی‌متر (0.7 mm)
• ساختار کلی: CU/PVC/Al-Pet/CWB/PVC
• لایه Al-Pet: پلی‌استر و آلومینیوم
• ضخامت درج‌شده لایه Al-Pet: ۰.۰۳۶ میلی‌متر (0.036 mm)
• نوع شیلد: مس آنیل‌شده بافته‌شده CWB
• ساختار شیلد: ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm)
• روکش خارجی: PVC خاکستری
• ضخامت روکش: ۱.۱ میلی‌متر (1.1 mm)
• قطر خارجی تقریبی: ۸.۷۲ میلی‌متر (8.72 mm)
• وزن تقریبی: ۱۰۸ کیلوگرم بر کیلومتر (108 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500V)
• حداکثر مقاومت هادی در ۲۰°C: ۱۳.۳۰ اهم بر کیلومتر (13.30 Ω/km)
• ولتاژ آزمون کابل: ۲ کیلوولت (2 kV)
• جریان اتصال کوتاه درج‌شده برای ۵ ثانیه: ۰.۲ کیلوآمپر (0.2 kA)
• دمای کاری درج‌شده: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰+ درجه سانتی‌گراد
• استانداردهای درج‌شده: IEC 60227-7 و DIN VDE 0245

کابل افشان شیلددار ۳×۱.۵ برای چه کاربردهایی مناسب است؟

• مدارهای فرمان و کنترل
• کابل‌کشی ثابت تجهیزات الکتریکی
• تابلوهای برق و تجهیزات صنعتی
• مسیرهای دارای تداخل الکترومغناطیسی
• مدارهایی که طبق طراحی به سه هادی ۱.۵ میلی‌متر مربع و کابل شیلددار نیاز دارند

قبل از خرید کابل افشان شیلددار ۳ در ۱.۵ افشارنژاد به چه نکاتی توجه کنیم؟

• تعداد ۳ رشته و سطح مقطع ۱.۵ میلی‌متر مربع (1.5 mm²) را با نقشه مدار و مشخصات تجهیز تطبیق دهید.
• در مسیرهای طولانی، جریان بار و افت ولتاژ را هم‌زمان بررسی کنید.
• اگر کنترل نویز در پروژه اهمیت دارد، نحوه سربندی و اتصال شیلد باید پیش از اجرا مشخص باشد.
• قطر تقریبی ۸.۷۲ میلی‌متر (8.72 mm) را با گلند، لوله، کانال و فضای عبور کابل تطبیق دهید.
• افشان کلاس ۵ بودن کابل به‌تنهایی به معنی مناسب بودن آن برای حرکت مداوم نیست.
• در خریدهای پروژه‌ای و شرکتی، مدل دقیق کابل، متراژ موردنیاز و مشخصات فنی پروژه را هنگام استعلام اعلام کنید.

قیمت و خرید کابل افشان شیلددار 3 در 1.5 افشارنژاد برای پروژه‌ها

برای خرید کابل افشان شیلددار 3 در 1.5 افشارنژاد بهتر است مدل (N)YSLCY 3×1.5، متراژ موردنیاز، ولتاژ مدار، شرایط نصب و نیاز پروژه به شیلد پیش از ثبت سفارش مشخص شود. این کابل دارای سه هادی افشان ۱.۵ میلی‌متر مربع (1.5 mm²)، لایه Al-PET و شیلد مسی بافته‌شده است و انتخاب آن باید با مشخصات فنی پروژه هماهنگ باشد.

برق بازار امکان استعلام و تأمین این کابل را برای پیمانکاران، شرکت‌های ساختمانی و صنعتی، واحدهای تدارکات و خریداران پروژه‌ای فراهم می‌کند. با اعلام متراژ و حجم سفارش می‌توان قیمت کابل افشان شیلددار ۳ در ۱.۵ افشارنژاد را متناسب با نیاز پروژه بررسی کرد و سفارش را با مشخصات دقیق‌تری ثبت کرد.
