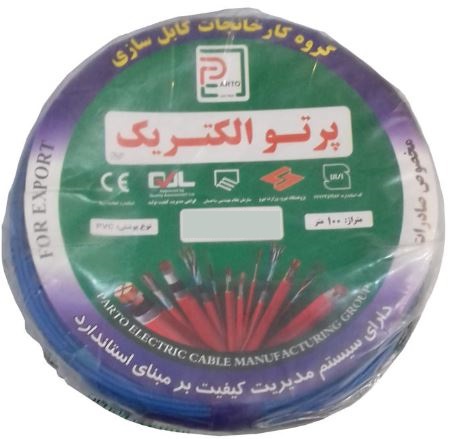

کابل افشان 4 در 25 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 4 در 25 پرتو الکتریک

کابل افشان 4 در 25 پرتو الکتریک به‌دلیل برخورداری از چهار رشته هادی مسی با سطح مقطع 25 میلی‌متر مربع، برای انتقال توان در مدارهای سه‌فاز، تابلوهای برق و برخی تجهیزات صنعتی کاربرد دارد. بااین‌حال، انتخاب کابل افشان ۴ در ۲۵ تنها بر اساس سایز آن انجام نمی‌شود و عواملی مانند طول مسیر، جریان مصرفی، افت ولتاژ و روش نصب نیز اهمیت دارند. در ادامه، ساختار، عملکرد و نکات مهم انتخاب این کابل را دقیق‌تر بررسی می‌کنیم.

ساختار چهاررشته‌ای کابل چه کاربردی دارد؟

کابل افشان 4 در 25 پرتو الکتریک از چهار رشته هادی مسی تشکیل شده است و سطح مقطع نامی هر رشته به 25 میلی‌متر مربع می‌رسد. عبارت 4×25 به این معنا نیست که مجموع سطح مقطع کابل ۲۵ میلی‌متر مربع است؛ بلکه هر چهار رشته، سطح مقطع ۲۵ میلی‌متر مربع دارند. این ساختار بیشتر در مدارهای سه‌فاز چهار سیمه، ارتباط میان تابلوهای برق و تغذیه مصرف‌کننده‌های صنعتی استفاده می‌شود. طبق مشخصات عرضه‌شده برای این مدل، هادی آن مسی، روکش آن PVC و ولتاژ نامی آن 0.6/1 کیلوولت است.

رشته چهارم می‌تواند متناسب با طراحی مدار به‌عنوان نول استفاده شود؛ اما نباید کابل چهاررشته را به‌طور خودکار دارای رشته ارت دانست. اگر پروژه به سه فاز، نول و ارت مجزا نیاز داشته باشد، معمولاً باید کابل پنج‌رشته یا هادی حفاظتی جداگانه در نظر گرفته شود.

تأثیر هادی مسی افشان بر نصب کابل

هادی هر رشته از مجموعه‌ای از مفتول‌های مسی تشکیل شده است. این آرایش چندمفتولی باعث می‌شود کابل افشان ۴ در ۲۵ در مقایسه با کابل مفتولی هم‌سطح، انعطاف بیشتری داشته باشد و در سینی کابل، کانال و مسیرهای دارای تغییر جهت راحت‌تر نصب شود. سازنده نیز هادی مسی و انعطاف‌پذیری بیشتر را از ویژگی‌های اصلی کابل‌های افشان معرفی می‌کند.

بااین‌حال سطح مقطع بالای چهار رشته، وزن و قطر کابل را افزایش می‌دهد. بنابراین نباید کابل را با شعاع بسیار کم خم کرد یا هنگام کابل‌کشی تحت کشش شدید قرار داد؛ زیرا فشار مکانیکی نامناسب می‌تواند به روکش یا آرایش داخلی رشته‌ها آسیب بزند.

سطح مقطع 25 میلی‌متر مربع چه اثری بر عملکرد دارد؟

سطح مقطع 25 mm² مقاومت الکتریکی مسیر را نسبت به کابل‌های کوچک‌تر کاهش می‌دهد و برای انتقال توان در بارهای بالاتر یا مسیرهایی که کنترل افت ولتاژ اهمیت دارد، مناسب‌تر است. بااین‌حال نمی‌توان فقط با مشاهده سایز کابل، یک عدد ثابت برای جریان مجاز آن اعلام کرد.

ظرفیت واقعی کابل به جریان مصرف‌کننده، طول مسیر، دمای محیط، روش نصب، تجمع کابل‌ها و میزان افت ولتاژ مجاز بستگی دارد. در مسیرهای طولانی ممکن است کابل از نظر تحمل جریان مناسب باشد، اما به‌دلیل افت ولتاژ به سطح مقطع بالاتری نیاز پیدا کند. منابع تخصصی طراحی کابل نیز جریان بار، طول مسیر، دمای محیط و شیوه نصب را از عوامل اصلی انتخاب سایز می‌دانند.

کاربردهای مناسب کابل افشان ۴ در ۲۵

این کابل با انجام محاسبات فنی می‌تواند برای ارتباط میان تابلوهای اصلی و فرعی، تغذیه الکتروموتورها، پمپ‌ها، تجهیزات کارگاهی و مدارهای سه‌فاز استفاده شود. اطلاعات محصول نیز آن را برای پروژه‌های ساختمانی و صنعتی معرفی می‌کند.

روکش PVC برای نصب‌های متعارف مناسب است، اما نباید بدون بررسی مشخصات فنی، کابل را مناسب دفن مستقیم، تماس با مواد شیمیایی، حرارت بالا یا محیط‌های دارای تنش مکانیکی شدید در نظر گرفت.

نکات مهم برای خرید کابل افشان 4 در 25

پیش از خرید کابل افشان 4 در 25 پرتو الکتریک، باید توان و جریان مصرف‌کننده، طول مسیر، میزان افت ولتاژ و نوع مدار مشخص شود؛ زیرا انتخاب این کابل تنها بر اساس سطح مقطع 25 میلی‌متر مربع انجام نمی‌شود. همچنین بهتر است اطلاعات درج‌شده روی روکش، شامل نام برند، سایز 4×25، نوع کابل و ولتاژ نامی، با محصول موردنیاز پروژه مطابقت داشته باشد.

در فروشگاه برق بازار مرجع تخصصی سیم و کابل می‌توانید پیش از ثبت سفارش، مشخصات کابل افشان ۴ در ۲۵ را متناسب با متراژ مسیر و نوع مصرف بررسی کنید. این بررسی به شما کمک می‌کند محصولی متناسب با نیاز پروژه انتخاب کنید و تصمیم خرید را فقط بر پایه قیمت یا ظاهر کابل نگیرید.
