کابل افشان 5 در 1 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 1 افشارنژاد

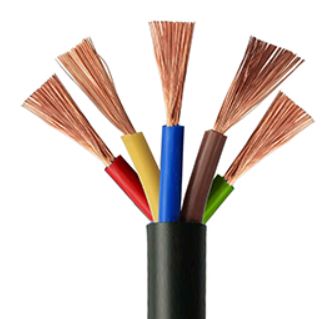

کابل افشان ۵ در ۱ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۱ میلی‌متر مربع (1 mm²) تشکیل شده است. هادی‌ها از نوع Flexible Class 5 هستند و هر رشته با ساختار 32×0.19 mm تولید می‌شود. استفاده از تارهای مسی نازک در ساختار هر هادی، انعطاف کابل را برای مسیر‌دهی، نصب و اتصال به تجهیزات افزایش می‌دهد.

ساختار کلی این کابل افشان CU/PVC/PVC است؛ هادی‌های مسی با PVC عایق شده و مجموعه پنج رشته زیر یک روکش خارجی PVC مشکی قرار می‌گیرند. سه رشته برای فاز، رشته آبی برای نول و رشته سبز-زرد برای هادی حفاظتی PE در نظر گرفته شده است.

مشخصات الکتریکی کابل افشان ۵ در ۱ افشارنژاد

ولتاژ نامی کابل ۳۰۰/۵۰۰ ولت (300/500 V)، فرکانس سیستم ۵۰ هرتز و ولتاژ آزمون آن ۲ کیلوولت (2 kV) است. حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد نیز ۱۹.۵ اهم بر کیلومتر (19.5 Ω/km) است.

تحمل اتصال کوتاه یک‌ثانیه‌ای هادی حدود ۰.۱۱۱ کیلوآمپر (111 A) و حداکثر دمای هادی در این شرایط ۱۶۰ درجه سانتی‌گراد است. این مقدار مشخصه تحمل کوتاه‌مدت کابل در شرایط خطا است و نباید به‌عنوان جریان مجاز دائمی کابل در نظر گرفته شود.

ظرفیت جریان قابل استفاده باید بر اساس شرایط نصب، دمای محیط، طول مسیر، تجمع کابل‌ها و شرایط دفع حرارت تعیین شود.

مشخصات فیزیکی و ساختاری کابل افشان ۵ در ۱ افشارنژاد

• تعداد رشته: ۵ رشته
• سطح مقطع هر رشته: ۱ میلی‌متر مربع (1 mm²)
• آرایش رشته‌ها: سه فاز + یک نول + یک PE
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Flexible Class 5
• ساختار هر هادی: 32×0.19 mm
• ساختار کابل: CU/PVC/PVC
• نوع کابل: NYMHY / H05VV-F
• ضخامت عایق: ۰.۶ میلی‌متر
• ضخامت روکش خارجی: ۰.۹ میلی‌متر
• قطر خارجی تقریبی: ۸.۴۴ میلی‌متر
• وزن تقریبی: ۱۱۶ گرم در هر متر
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت
• ولتاژ آزمون: ۲ کیلوولت
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد
• استانداردها: IEC 60227، IEC 60228 و ISIRI 607-5
• رفتار در برابر گسترش شعله: مطابق IEC 60332-1-2

قطر حدود ۸.۴ میلی‌متری این کابل امکان استفاده در مسیرها و ورودی‌های نسبتاً محدود را فراهم می‌کند. هنگام نصب نیز باید سایز گلند، فضای عبور کابل و نحوه اتصال هادی‌ها به ترمینال تجهیزات متناسب با ابعاد واقعی محصول انتخاب شوند.

موارد استفاده و نکات اجرایی کابل افشان ۵ در ۱ افشارنژاد

ساختار پنج‌رشته‌ای کابل افشان ۵ در ۱ افشارنژاد امکان استفاده در مدارهایی را فراهم می‌کند که به سه فاز، نول و هادی حفاظتی PE نیاز دارند. اتصال برخی تجهیزات سه‌فاز کم‌مصرف، سیم‌کشی تجهیزات و مدارهای کنترلی یا تغذیه متناسب با مشخصات کابل از کاربردهای قابل بررسی آن هستند.

پیش از انتخاب نهایی باید جریان مصرف‌کننده، طول مسیر، افت ولتاژ و نوع حفاظت مدار بررسی شود تا سطح مقطع ۱ میلی‌متر مربع با شرایط واقعی مصرف هماهنگ باشد.

نکات مهم خرید کابل افشان ۵ در ۱ افشارنژاد

برای انتخاب کابل افشان ۵ در ۱ افشارنژاد، کیفیت هادی مسی، سطح مقطع واقعی رشته‌ها، یکنواختی عایق و روکش و صحت مشخصات درج‌شده روی کابل اهمیت زیادی دارد. وجود رشته ارت سبز، زرد نیز باید متناسب با نیاز مدار و نحوه سیم‌کشی پروژه بررسی شود.

فروشگاه برق بازار با عرضه کابل افشان خراسان افشارنژاد با اصالت کالا و مشخصات فنی قابل بررسی، شرایطی فراهم کرده است تا انتخاب محصول برای خریدهای تکی یا پروژه‌ای با دقت و اطمینان بیشتری انجام شود.
