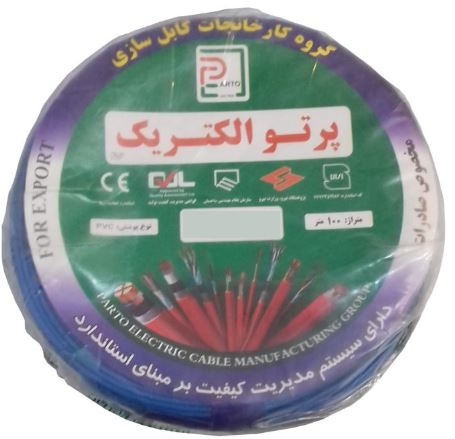

کابل افشان 5 در 10 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 5 در 10 پرتو الکتریک

کابل افشان 5 در 10 پرتو الکتریک از پنج رشته هادی مسی افشان تشکیل شده است که سطح مقطع نامی هر رشته 10 میلی‌متر مربع است. این ترکیب برای مدارهایی کاربرد دارد که علاوه بر انتقال توان نسبتاً بالا، به پنج هادی مجزا نیاز دارند. مدل کابل 10×5 افشان نیز در فهرست رسمی کابل‌های مسی افشان پرتو الکتریک قرار دارد.

ساختار 5×10 چه مفهومی دارد؟

عبارت 5×10 نشان می‌دهد کابل دارای پنج رشته است و هر رشته سطح مقطع 10 mm² دارد؛ بنابراین نباید عدد ۱۰ را مجموع سطح مقطع کابل در نظر گرفت. ساختار پنج‌رشته‌ای در بسیاری از مدارهای سه‌فاز برای انتقال سه فاز، نول و هادی حفاظتی استفاده می‌شود، اما نقش هر رشته باید براساس رنگ‌بندی کابل و نقشه برق پروژه مشخص شود.

هادی افشان چه تأثیری بر نصب دارد؟

هادی هر رشته از چندین مفتول مسی تشکیل شده است. این آرایش در مقایسه با هادی مفتولی هم‌سطح، انعطاف بیشتری ایجاد می‌کند و نصب کابل را در سینی، کانال و مسیرهای دارای تغییر جهت آسان‌تر می‌سازد. بااین‌حال، کابل افشان ۵ در ۱۰ به‌دلیل پنج رشته با سطح مقطع بالا، وزن و قطر قابل‌توجهی دارد؛ بنابراین فضای مسیر، شعاع خم و نیروی کشش باید پیش از اجرا بررسی شوند.

افشان بودن این کابل به معنای مناسب بودن آن برای حرکت دائمی، پیچش پیوسته یا کشش شدید نیست. برای تجهیزاتی که کابل دائماً همراه آن‌ها حرکت می‌کند، باید نوع کابل مخصوص کاربرد متحرک انتخاب شود.

سطح مقطع 10 میلی‌متر مربع چه مزیتی دارد؟

سطح مقطع 10 میلی‌متر مربع نسبت به کابل 5 در 6 مقاومت الکتریکی کمتری دارد و در شرایط یکسان، برای بار بیشتر یا مسیرهایی که کنترل افت ولتاژ اهمیت دارد، انتخاب مناسب‌تری است. البته نمی‌توان فقط براساس سایز کابل، یک عدد قطعی برای جریان مجاز اعلام کرد.

ظرفیت واقعی کابل افشان 5×10 به طول مسیر، دمای محیط، نحوه نصب، تعداد کابل‌های مجاور، جریان راه‌اندازی تجهیزات و تعداد رشته‌های زیر بار وابسته است. ممکن است این کابل از نظر تحمل جریان مناسب باشد، اما در مسیر طولانی به‌دلیل افت ولتاژ، سطح مقطع بالاتری لازم شود.

کاربردهای مناسب کابل افشان ۵ در ۱۰

این کابل با انجام محاسبات فنی می‌تواند برای ارتباط میان تابلوهای برق، ورودی بعضی تابلوهای فرعی، پمپ‌ها، الکتروموتورها و تجهیزات سه‌فاز متناسب با سطح مقطع ۱۰ میلی‌متر مربع استفاده شود. هماهنگی کابل با کلید حفاظتی و جریان نامی مصرف‌کننده نیز اهمیت دارد؛ زیرا استفاده از کلید نامتناسب می‌تواند حفاظت حرارتی کابل را مختل کند.

راهنمای خرید کابل افشان 5 در 10 از برق بازار

پیش از خرید کابل افشان 5 در 10 پرتو الکتریک، جریان مصرف‌کننده، طول مسیر، افت ولتاژ، نوع مدار و روش نصب را مشخص کنید. همچنین نام برند، سایز 5×10 و اطلاعات درج‌شده روی روکش باید با کالای موردنیاز پروژه مطابقت داشته باشد.

در فروشگاه برق بازار می‌توانید کابل افشان ۵ در ۱۰ را متناسب با متراژ و شرایط مصرف بررسی کنید تا انتخاب نهایی تنها براساس قیمت یا سطح مقطع انجام نشود و کابل خریداری‌شده با نیاز واقعی مدار هماهنگی داشته باشد.
