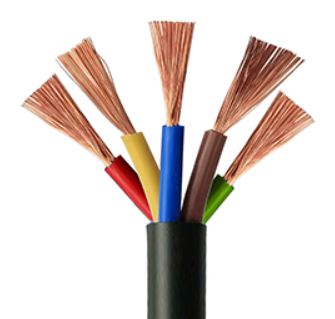

کابل افشان 5 در 1.5 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 1.5 افشارنژاد

کابل افشان ۵ در ۱.۵ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۱.۵ میلی‌متر مربع (1.5 mm²) تشکیل شده است. هادی‌ها از نوع Flexible Class 5 هستند و هر رشته با ساختار 30×0.24 mm تولید می‌شود. استفاده از تارهای مسی نازک در ساختار هر هادی، انعطاف کابل را برای نصب، مسیر‌دهی و اتصال به تجهیزات افزایش می‌دهد.

ساختار کلی این کابل افشان CU/PVC/PVC است؛ هادی‌های مسی توسط عایق PVC پوشانده شده و مجموعه پنج رشته زیر یک روکش خارجی PVC مشکی قرار می‌گیرند. سه رشته برای فاز، رشته آبی برای نول و رشته سبز-زرد برای هادی حفاظتی PE در نظر گرفته شده است.

مشخصات الکتریکی کابل افشان ۵ در ۱.۵ افشارنژاد

ولتاژ نامی کابل ۳۰۰/۵۰۰ ولت (300/500 V)، فرکانس سیستم ۵۰ هرتز و ولتاژ آزمون آن ۲ کیلوولت (2 kV) است. حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد نیز ۱۳.۳ اهم بر کیلومتر (13.3 Ω/km) است.

تحمل اتصال کوتاه یک‌ثانیه‌ای هادی حدود ۰.۱۶۷ کیلوآمپر (167 A) بوده و حداکثر دمای هادی در این وضعیت ۱۶۰ درجه سانتی‌گراد است. این مقدار مربوط به تحمل کوتاه‌مدت کابل در شرایط اتصال کوتاه است و نباید به‌عنوان جریان مجاز دائمی کابل در نظر گرفته شود.

مشخصات فیزیکی و ساختاری کابل افشان ۵ در ۱.۵ افشارنژاد

• تعداد رشته: ۵ رشته
• سطح مقطع هر رشته: ۱.۵ میلی‌متر مربع (1.5 mm²)
• آرایش رشته‌ها: سه فاز + یک نول + یک PE
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Flexible Class 5
• ساختار هر هادی: 30×0.24 mm
• ساختار کابل: CU/PVC/PVC
• نوع کابل: NYMHY / H05VV-F
• ضخامت عایق: ۰.۷ میلی‌متر
• ضخامت روکش خارجی: ۱.۱ میلی‌متر
• قطر خارجی تقریبی: ۱۰.۱ میلی‌متر
• وزن تقریبی: ۱۶۶ گرم در هر متر
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت
• ولتاژ آزمون: ۲ کیلوولت
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد
• استانداردها: IEC 60227، IEC 60228 و ISIRI 607-5
• رفتار در برابر گسترش شعله: مطابق IEC 60332-1-2

قطر حدود ۱۰ میلی‌متری کابل باید هنگام انتخاب گلند، ورودی تجهیزات و فضای عبور مسیر بررسی شود. همچنین ظرفیت جریان قابل استفاده باید متناسب با روش نصب، دمای محیط، طول مسیر و شرایط دفع حرارت تعیین شود.

موارد استفاده و نکات اجرایی کابل افشان ۵ در ۱.۵ افشارنژاد

ساختار پنج‌رشته‌ای کابل افشان ۵ در ۱.۵ افشارنژاد، آن را برای مدارهایی مناسب می‌کند که به سه فاز، نول و هادی حفاظتی PE نیاز دارند. اتصال تجهیزات سه‌فاز متناسب با سطح مقطع کابل، مدارهای تغذیه و برخی کاربردهای کنترلی از موارد استفاده قابل بررسی این محصول هستند.

پیش از اجرا باید جریان مصرف‌کننده، طول مسیر، افت ولتاژ، نوع حفاظت مدار و شرایط نصب بررسی شوند تا سطح مقطع ۱.۵ میلی‌متر مربع با نیاز واقعی سیستم هماهنگ باشد.

نکات مهم خرید کابل افشان ۵ در ۱.۵ افشارنژاد

هنگام خرید کابل افشان ۵ در ۱.۵ افشارنژاد، کیفیت هادی مسی، سطح مقطع واقعی رشته‌ها، یکنواختی عایق و روکش و صحت مشخصات درج‌شده روی کابل از مهم‌ترین موارد قابل بررسی هستند. وجود رشته ارت سبز-زرد نیز امکان شناسایی صحیح هادی حفاظتی را هنگام اجرا فراهم می‌کند.

فروشگاه برق بازار کابل افشان خراسان افشارنژاد را با تأکید بر اصالت کالا و مشخصات فنی قابل بررسی عرضه می‌کند تا برقکاران، پیمانکاران و خریداران پروژه‌ای بتوانند انتخاب دقیق‌تر و مطمئن‌تری داشته باشند.
