کابل افشان 5 در 16 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 16 افشارنژاد

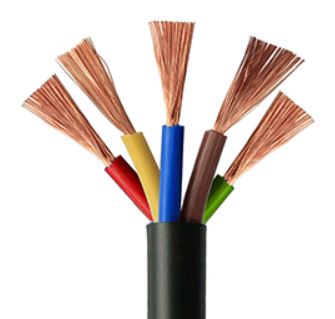

کابل افشان ۵ در ۱۶ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۱۶ میلی‌متر مربع (16 mm²) تشکیل شده است. هادی‌ها از نوع Flexible Class 5 بوده و هر رشته دارای ساختار 126×0.39 mm است. ساختار چندرشته‌ای هادی، انعطاف کابل را برای نصب، تغییر مسیر و اتصال به تابلو یا تجهیزات الکتریکی افزایش می‌دهد.

ساختار کلی این کابل CU/PVC/Pet-Tape/PVC است. هادی‌های مسی به‌صورت جداگانه با PVC عایق شده‌اند، مجموعه رشته‌ها با نوار پلی‌استر پوشانده می‌شود و روکش خارجی PVC مشکی از کابل محافظت می‌کند. آرایش رشته‌ها شامل سه فاز، یک نول و یک هادی حفاظتی PE است.

عملکرد الکتریکی کابل افشان ۵ در ۱۶ افشارنژاد

ولتاژ نامی کابل ۰.۶/۱ کیلوولت (0.6/1 kV) و حداکثر ولتاژ سیستم ۱.۲ کیلوولت است. ولتاژ آزمون کابل ۴ کیلوولت (4 kV) بوده و حداکثر مقاومت DC هر هادی در دمای ۲۰ درجه سانتی‌گراد ۱.۲۱ اهم بر کیلومتر (1.21 Ω/km) است.

تحمل اتصال کوتاه یک‌ثانیه‌ای هادی ۱.۷۸ کیلوآمپر (1.78 kA) و حداکثر دمای هادی در این شرایط ۱۶۰ درجه سانتی‌گراد است. این عدد مربوط به تحمل کوتاه‌مدت کابل در وضعیت اتصال کوتاه بوده و جریان مجاز دائمی کابل محسوب نمی‌شود.

جریان قابل استفاده در شرایط واقعی باید بر اساس روش نصب، دمای محیط، طول مسیر، تعداد کابل‌های مجاور و شرایط دفع حرارت تعیین شود.

مشخصات فیزیکی و ساختاری کابل افشان ۵ در ۱۶ افشارنژاد

• تعداد رشته: ۵ رشته
• سطح مقطع هر رشته: ۱۶ میلی‌متر مربع (16 mm²)
• آرایش رشته‌ها: سه فاز + نول + ارت (PE)
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Flexible Class 5
• ساختار هر هادی: 126×0.39 mm
• ساختار کابل: CU/PVC/Pet-Tape/PVC
• نوع کابل: (N)YY-J Flexible / NYY-F
• ضخامت عایق: ۱ میلی‌متر (1.0 mm)
• ضخامت روکش خارجی: ۱.۸ میلی‌متر (1.8 mm)
• قطر خارجی تقریبی: ۲۳.۴ میلی‌متر
• وزن تقریبی: ۱.۱۱ کیلوگرم در هر متر
• ولتاژ نامی: ۰.۶/۱ کیلوولت
• ولتاژ آزمون: ۴ کیلوولت
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد
• استانداردها: IEC 60502-1، IEC 60228، INSO 3569-1 و DIN VDE 0271
• رفتار در برابر گسترش شعله: مطابق IEC 60332-1-2

با توجه به قطر ۲۳.۴ میلی‌متری و وزن بیش از یک کیلوگرم در هر متر، انتخاب گلند، سینی کابل، بست‌ها و فضای ورودی تابلو باید متناسب با ابعاد واقعی کابل انجام شود.

موارد استفاده و شرایط اجرای کابل افشان ۵ در ۱۶ افشارنژاد

ساختار پنج‌رشته‌ای کابل افشان ۵ در ۱۶ افشارنژاد آن را برای مدارهای سه‌فازی مناسب می‌کند که علاوه بر سه فاز، به نول و هادی حفاظتی PE نیز نیاز دارند. تغذیه تابلوهای برق، اتصال تجهیزات سه‌فاز و انتقال توان در شبکه‌های فشار ضعیف از کاربردهای قابل بررسی این کابل هستند.

پیش از اجرا باید جریان مصرفی مدار، طول مسیر، افت ولتاژ، نوع حفاظت و شرایط حرارتی مسیر بررسی شوند تا سطح مقطع ۱۶ میلی‌متر مربع با نیاز واقعی پروژه هماهنگ باشد.

انتخاب مطمئن کابل افشان ۵ در ۱۶ افشارنژاد

در خرید کابل افشان ۵ در ۱۶ افشارنژاد، تنها توجه به عنوان 5×16 کافی نیست. کیفیت هادی مسی، واقعی بودن سطح مقطع، یکنواختی عایق و روکش، رنگ‌بندی صحیح رشته‌ها و خوانا بودن مشخصات چاپ‌شده روی کابل نیز باید بررسی شوند.

فروشگاه برق بازار کابل افشان خراسان افشارنژاد را با اصالت کالا و مشخصات فنی قابل بررسی عرضه می‌کند تا انتخاب محصول برای خریدهای پروژه‌ای، تابلو برق و تأسیسات با اطمینان بیشتری انجام شود.
