کابل افشان 5 در 35 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 35 افشارنژاد

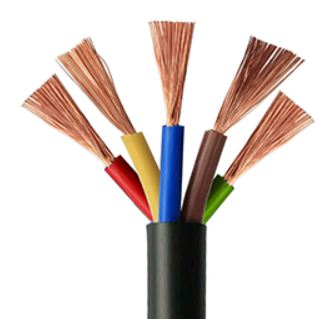

کابل افشان ۵ در ۳۵ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۳۵ میلی‌متر مربع (35 mm²) تشکیل شده است. هادی‌های این کابل افشان از مس آنیل‌شده و از نوع Flexible Class 5 هستند و هر رشته با ساختار 266×0.39 mm تولید می‌شود. ساختار چندرشته‌ای هادی، انعطاف مناسبی برای مسیر‌دهی و اتصال کابل به تابلو یا تجهیزات الکتریکی ایجاد می‌کند.

ساختار کلی کابل افشان ۵ در ۳۵ افشارنژاد به‌صورت CU/PVC/PVC/PVC است؛ هادی‌ها با PVC عایق شده‌اند، فضای میان رشته‌ها با فیلر PVC تکمیل می‌شود و یک روکش خارجی PVC مشکی مجموعه کابل را پوشش می‌دهد. سه رشته برای فاز، یک رشته برای نول و رشته سبز-زرد برای هادی حفاظتی PE در نظر گرفته شده است.

عملکرد الکتریکی کابل افشان ۵ در ۳۵ افشارنژاد

ولتاژ نامی کابل ۰.۶/۱ کیلوولت (0.6/1 kV) و حداکثر ولتاژ سیستم ۱.۲ کیلوولت است. ولتاژ آزمون آن ۴ کیلوولت (4 kV) و حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد ۰.۵۵۴ اهم بر کیلومتر (0.554 Ω/km) است.

تحمل اتصال کوتاه یک‌ثانیه‌ای هادی ۳.۸۹ کیلوآمپر (3.89 kA) بوده و حداکثر دمای هادی در این وضعیت ۱۶۰ درجه سانتی‌گراد است. این مقدار مربوط به تحمل کوتاه‌مدت اتصال کوتاه بوده و جریان مجاز دائمی کابل محسوب نمی‌شود.

ظرفیت جریان واقعی باید با توجه به روش نصب، دمای محیط، طول مسیر، تعداد کابل‌های مجاور و شرایط دفع حرارت تعیین شود.

مشخصات فنی و ابعادی کابل افشان ۵ در ۳۵ افشارنژاد

کابل از پنج هادی مسی Flexible Class 5 با سطح مقطع برابر تشکیل شده و آرایش آن شامل سه فاز، نول و ارت است.

• ساختار هر هادی: 266×0.39 mm
• ساختار کابل: CU/PVC/PVC/PVC
• نوع کابل: (N)YY-J Flexible / NYY-F
• ضخامت عایق: ۱.۲ میلی‌متر
• ضخامت فیلر PVC: ۱.۲ میلی‌متر
• ضخامت روکش خارجی: ۲.۱ میلی‌متر
• قطر خارجی تقریبی: ۳۴.۷ میلی‌متر
• وزن تقریبی: ۲.۶۰۵ کیلوگرم در هر متر
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد
• استانداردها: IEC 60502-1، IEC 60228، INSO 3569-1 و DIN VDE 0271
• رفتار در برابر گسترش شعله: مطابق IEC 60332-1-2

با توجه به قطر نزدیک به ۳۵ میلی‌متر و وزن بیش از ۲.۶ کیلوگرم در هر متر، ظرفیت سینی کابل، نوع بست و مهار، ابعاد گلند و فضای ورودی تابلو باید پیش از اجرا متناسب با مسیر پروژه انتخاب شوند.

موارد استفاده و نکات اجرایی کابل افشان ۵ در ۳۵ افشارنژاد

کابل افشان ۵ در ۳۵ افشارنژاد برای مدارهای سه‌فازی قابل استفاده است که علاوه بر سه هادی فاز، به نول و هادی حفاظتی PE نیز نیاز دارند. تغذیه تابلوهای توزیع، انتقال توان در شبکه‌های فشار ضعیف و اتصال تجهیزات الکتریکی متناسب با مشخصات کابل از کاربردهای قابل بررسی آن هستند.

پیش از اجرا باید جریان مصرفی، طول مسیر، افت ولتاژ، شرایط حرارتی و نوع حفاظت مدار بررسی شوند تا انتخاب سطح مقطع ۳۵ میلی‌متر مربع با نیاز واقعی سیستم هماهنگ باشد.

نکات مهم خرید کابل افشان ۵ در ۳۵ افشارنژاد

در خرید کابل افشان ۵ در ۳۵ افشارنژاد، بررسی سطح مقطع واقعی رشته‌ها، کیفیت هادی مسی، سلامت عایق و روکش و تطابق مشخصات چاپ‌شده روی کابل با اطلاعات فنی محصول اهمیت زیادی دارد؛ به‌خصوص زمانی که کابل برای متراژ بالا یا پروژه‌های اجرایی تهیه می‌شود.

در فروشگاه برق بازار این کابل با تأکید بر اصالت محصول و مشخصات فنی قابل بررسی عرضه می‌شود تا انتخاب متراژ و محصول موردنیاز پروژه با اطمینان بیشتری انجام شود.
