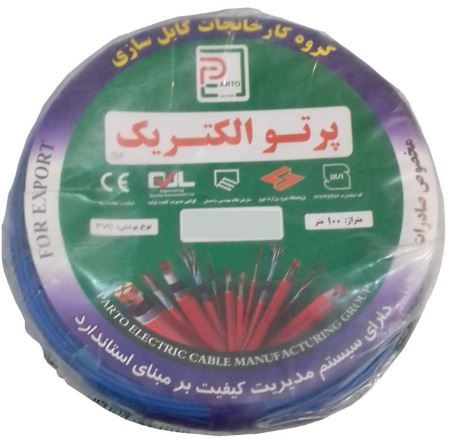

کابل افشان 5 در 35 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 5 در 35 پرتو الکتریک

کابل افشان 5 در 35 پرتو الکتریک برای انتقال توان در مدارهایی به کار می‌رود که به پنج هادی مجزا با سطح مقطع بالا نیاز دارند. این محصول از پنج رشته هادی مسی با سطح مقطع نامی 35 میلی‌متر مربع برای هر رشته تشکیل شده و با روکش PVC و ولتاژ نامی 0.6/1 کیلوولت عرضه می‌شود. چنین ساختاری، کابل افشان ۵ در ۳۵ را به گزینه‌ای قابل بررسی برای ورودی تابلوهای توزیع، ارتباط میان تابلوها و تغذیه تجهیزات سه‌فاز متناسب تبدیل می‌کند.

ساختار 5×35 چه مفهومی دارد؟

علامت 5×35 نشان می‌دهد کابل دارای پنج رشته است و سطح مقطع هر رشته به 35 mm² می‌رسد؛ بنابراین عدد ۳۵ مربوط به هر هادی است و نباید آن را سطح مقطع مجموع کابل در نظر گرفت. در بسیاری از مدارهای سه‌فاز پنج‌سیمه، این رشته‌ها برای سه فاز، نول و هادی حفاظتی به کار می‌روند؛ بااین‌حال، وظیفه هر رشته باید بر اساس رنگ‌بندی کابل و نقشه برق پروژه مشخص شود.

سطح مقطع نامی یکی از معیارهای اصلی بررسی هادی است، اما به‌تنهایی ظرفیت نهایی مدار را تعیین نمی‌کند. استاندارد IEC 60228 نیز سطح مقطع نامی و الزامات مربوط به هادی کابل‌های قدرت را تعریف می‌کند.

سطح مقطع 35 میلی‌متر مربع چه اثری بر عملکرد دارد؟

سطح مقطع 35 میلی‌متر مربع نسبت به سایزهایی مانند 5 در 16 یا 5 در 25، مقاومت الکتریکی کمتری ایجاد می‌کند و در شرایط نصب مشابه می‌تواند برای انتقال توان بیشتر یا کنترل بهتر افت ولتاژ مناسب باشد. این مزیت در مسیرهای نسبتاً طولانی و تجهیزاتی که هنگام راه‌اندازی جریان بالاتری دریافت می‌کنند، اهمیت بیشتری پیدا می‌کند.

بااین‌حال، نمی‌توان برای کابل افشان 5 در 35 یک جریان مجاز ثابت اعلام کرد. ظرفیت قابل استفاده کابل به روش نصب، دمای محیط، تعداد کابل‌های مجاور، طول مسیر، تعداد رشته‌های زیر بار و مشخصات مصرف‌کننده وابسته است. استاندارد IEC 60364-5-52 نیز انتخاب سیستم سیم‌کشی و کنترل افت ولتاژ را بخشی از طراحی مدار می‌داند.

انعطاف‌پذیری و ملاحظات نصب

ساختار چندمفتولی هادی، کابل افشان ۵ در ۳۵ را نسبت به کابل مفتولی هم‌سطح منعطف‌تر می‌کند؛ اما وجود پنج رشته ۳۵ میلی‌متر مربعی باعث افزایش محسوس وزن و قطر کابل می‌شود. به همین دلیل، ظرفیت سینی یا کانال، شعاع خم مسیر و امکان کابل‌کشی باید پیش از خرید بررسی شوند.

خم‌کردن کابل با زاویه تند، کشیدن آن با نیروی نامناسب یا نصب در فضای محدود می‌تواند به روکش و آرایش داخلی هادی‌ها فشار وارد کند. همچنین وجود روکش PVC به‌تنهایی به معنی مناسب بودن کابل برای دفن مستقیم، تماس دائمی با مواد شیمیایی یا قرارگیری بدون محافظ در معرض ضربه نیست؛ نوع دقیق کابل و شرایط محیطی باید جداگانه کنترل شود.

کاربردهای مناسب کابل افشان ۵ در ۳۵

این کابل با تأیید محاسبات پروژه می‌تواند در ورودی تابلوهای توزیع، ارتباط میان تابلوهای اصلی و فرعی، مدارهای سه‌فاز پنج‌سیمه، پمپ‌ها، الکتروموتورها و تجهیزات صنعتی متناسب با سطح مقطع ۳۵ میلی‌متر مربع استفاده شود. کلید حفاظتی نیز باید با ظرفیت کابل، جریان بار و شرایط نصب هماهنگ باشد.

راهنمای خرید کابل افشان 5 در 35 از برق بازار

پیش از خرید کابل افشان 5 در 35 پرتو الکتریک، جریان نامی و راه‌اندازی مصرف‌کننده، طول مسیر، افت ولتاژ، روش نصب و تعداد رشته‌های موردنیاز را مشخص کنید. نام پرتو الکتریک، سایز 5×35، ولتاژ نامی و سایر اطلاعات درج‌شده روی روکش نیز باید با محصول سفارش‌داده‌شده مطابقت داشته باشد.

در فروشگاه برق بازار می‌توانید این کابل را متناسب با متراژ و مشخصات مدار بررسی کنید تا انتخاب نهایی فقط بر اساس قیمت یا سطح مقطع انجام نشود و محصول خریداری‌شده با نیاز واقعی پروژه هماهنگی بیشتری داشته باشد.
