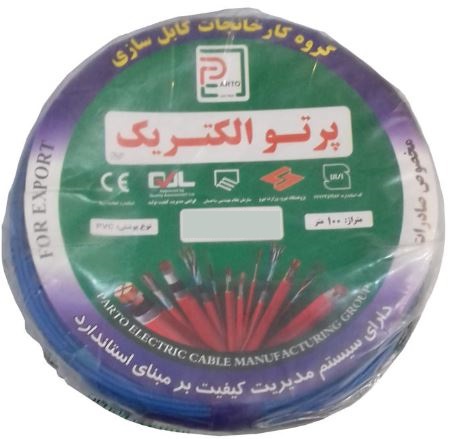

کابل افشان 5 در 4 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 5 در 4 پرتو الکتریک

کابل افشان 5 در 4 پرتو الکتریک برای مدارهایی طراحی شده است که به پنج هادی مجزا با سطح مقطع متوسط نیاز دارند. ترکیب پنج رشته مسی، انعطاف‌پذیری مناسب و سطح مقطع 4 میلی‌متر مربع، این کابل را برای برخی مدارهای سه‌فاز، تابلوهای توزیع و تجهیزات الکتریکی متناسب با این سایز کاربردی می‌کند. بااین‌حال، انتخاب کابل افشان ۵ در ۴ باید بر اساس جریان مصرفی، طول مسیر و شرایط واقعی نصب انجام شود.

مفهوم ساختار 5×4 در این کابل

عبارت 5×4 نشان می‌دهد کابل از پنج رشته تشکیل شده و سطح مقطع نامی هر رشته 4 میلی‌متر مربع است؛ نه اینکه مجموع سطح مقطع رشته‌ها ۴ میلی‌متر مربع باشد. در نام‌گذاری کابل‌ها، تعداد رشته و سطح مقطع دو مشخصه جداگانه هستند و باید هنگام خرید به هر دو توجه کرد.

ساختار پنج‌رشته‌ای معمولاً امکان عبور سه فاز، نول و هادی حفاظتی را در یک کابل فراهم می‌کند؛ بااین‌حال، نقش هر رشته باید از روی رنگ‌بندی واقعی کابل و نقشه مدار مشخص شود. پنج‌رشته‌ای بودن محصول به‌تنهایی برای تعیین عملکرد هر هادی کافی نیست.

تأثیر هادی افشان بر نصب

هادی هر رشته از مجموعه‌ای مفتول مسی تشکیل شده است. این آرایش چندمفتولی باعث می‌شود کابل افشان 5 در 4 نسبت به کابل مفتولی هم‌سطح، در مسیرهای دارای تغییر جهت راحت‌تر نصب شود. انعطاف بیشتر در زمان عبور کابل از سینی، داکت و کانال‌های تأسیساتی، احتمال وارد شدن فشار متمرکز به هادی را کاهش می‌دهد.

البته کابل افشان ۵ در ۴ به‌دلیل داشتن پنج رشته ۴ میلی‌متر مربعی، از کابل‌های سبک‌تر 5×1.5 یا 5×2.5 ضخیم‌تر و سنگین‌تر است. بنابراین شعاع خم مسیر، فضای داخل لوله یا داکت و نیروی کشش باید پیش از نصب بررسی شود.

سطح مقطع 4 میلی‌متر مربع چه مزیتی دارد؟

سطح مقطع 4 mm² نسبت به کابل 5 در 2.5 مقاومت الکتریکی کمتری ایجاد می‌کند و برای مدارهایی با جریان بیشتر یا مسیرهایی که افت ولتاژ در آن‌ها اهمیت دارد، انتخاب مناسب‌تری است. این موضوع به معنی وجود یک ظرفیت جریان ثابت برای کابل نیست.

جریان قابل‌عبور از کابل به روش نصب، دمای محیط، طول مسیر، تجمع کابل‌ها و مشخصات بار وابسته است. منابع فنی طراحی تأسیسات نیز جریان بار، افت ولتاژ، طول مسیر و نحوه نصب را از عوامل اصلی تعیین سایز کابل معرفی می‌کنند.

کاربردهای مناسب کابل افشان ۵ در ۴

این کابل می‌تواند متناسب با محاسبات پروژه در موارد زیر استفاده شود:

• ارتباط میان بعضی تابلوهای اصلی و فرعی
• تغذیه تجهیزات سه‌فاز متناسب با سطح مقطع 4 میلی‌متر مربع
• پمپ‌ها و الکتروموتورهای دارای جریان نامی مناسب
• مدارهایی که به سه فاز، نول و ارت مجزا نیاز دارند
• مسیرهای ثابت داخل سینی، داکت یا کانال محافظت‌شده

برای موتورهایی با جریان راه‌اندازی بالا یا مسیرهای طولانی، انتخاب سایز باید با محاسبه افت ولتاژ و هماهنگی با کلید حفاظتی انجام شود. ممکن است کابل از نظر جریان نامی مناسب به نظر برسد، اما به‌دلیل طول زیاد مسیر به سطح مقطع بالاتری نیاز باشد.

راهنمای خرید کابل افشان 5 در 4 از برق بازار

پیش از خرید کابل افشان 5 در 4 پرتو الکتریک، توان مصرف‌کننده، جریان نامی، طول مسیر و تعداد رشته‌های موردنیاز را مشخص کنید. همچنین نام برند، سایز 5×4 و مشخصات چاپ‌شده روی روکش باید با کالای سفارش‌داده‌شده مطابقت داشته باشد.

در فروشگاه برق بازار می‌توانید کابل افشان ۵ در ۴ را بر اساس نوع مدار، متراژ پروژه و شرایط نصب بررسی کنید تا انتخاب نهایی فقط بر مبنای قیمت یا تعداد رشته‌ها انجام نشود.
