کابل افشان 5 در 6 افشارنژاد

تحلیل ساختار و عملکرد کابل افشان 5 در 6 افشارنژاد

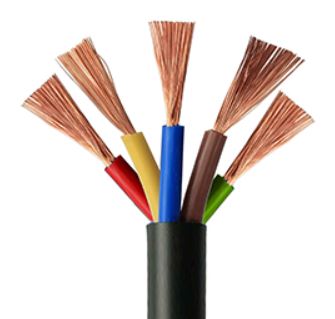

کابل افشان ۵ در ۶ افشارنژاد از پنج هادی مسی با سطح مقطع یکسان ۶ میلی‌متر مربع (6 mm²) تشکیل شده است. هادی‌ها از نوع Flexible Class 5 هستند و هر رشته با ساختار 84×0.29 mm تولید می‌شود. استفاده از تارهای مسی نازک در هر هادی باعث می‌شود این کابل افشان هنگام نصب، تغییر مسیر و اتصال به تجهیزات انعطاف مناسبی داشته باشد.

ساختار کلی کابل CU/PVC/PVC است؛ هر هادی با PVC عایق شده و مجموعه پنج رشته زیر یک روکش خارجی PVC مشکی قرار می‌گیرند. سه رشته برای فاز، رشته آبی برای نول و رشته سبز-زرد برای هادی حفاظتی PE در نظر گرفته شده است.

مشخصات الکتریکی کابل افشان ۵ در ۶ افشارنژاد

ولتاژ نامی این کابل ۴۵۰/۷۵۰ ولت (450/750 V)، فرکانس سیستم ۵۰ هرتز و ولتاژ آزمون آن ۲ کیلوولت (2 kV) است. حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد نیز ۳.۳ اهم بر کیلومتر (3.3 Ω/km) است.

تحمل اتصال کوتاه یک‌ثانیه‌ای هادی حدود ۰.۶۶۶ کیلوآمپر (666 A) و حداکثر دمای هادی در این وضعیت ۱۶۰ درجه سانتی‌گراد است. این مقدار مربوط به شرایط اتصال کوتاه بوده و نباید به‌عنوان جریان مجاز دائمی کابل در نظر گرفته شود.

ظرفیت جریان قابل استفاده باید با توجه به روش نصب، دمای محیط، طول مسیر، تجمع کابل‌ها و شرایط دفع حرارت تعیین شود.

مشخصات فیزیکی و ساختاری کابل افشان ۵ در ۶ افشارنژاد

• تعداد رشته: ۵ رشته
• سطح مقطع هر رشته: ۶ میلی‌متر مربع (6 mm²)
• آرایش رشته‌ها: سه فاز + یک نول + یک PE
• جنس هادی: مس آنیل‌شده
• کلاس هادی: Flexible Class 5
• ساختار هر هادی: 84×0.29 mm
• ساختار کابل: CU/PVC/PVC
• نوع کابل: NYMHY
• ضخامت عایق هر رشته: ۰.۸ میلی‌متر
• ضخامت روکش خارجی: ۱.۵ میلی‌متر
• قطر خارجی تقریبی: ۱۵.۷۱ میلی‌متر
• وزن تقریبی: ۴۷۲ گرم در هر متر
• ولتاژ نامی: ۴۵۰/۷۵۰ ولت
• ولتاژ آزمون: ۲ کیلوولت
• محدوده دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰ درجه سانتی‌گراد
• استانداردها: IEC 60227، IEC 60228 و ISIRI 607-6
• رفتار در برابر گسترش شعله: مطابق IEC 60332-1-2

قطر حدود ۱۵.۷ میلی‌متری این کابل باید هنگام انتخاب گلند، ورودی تابلو و فضای عبور مسیر در نظر گرفته شود. وزن حدود ۴۷۲ گرم در هر متر نیز در متراژهای بالا برای نحوه مهار و اجرای کابل اهمیت پیدا می‌کند.

موارد استفاده و نکات اجرایی کابل افشان ۵ در ۶ افشارنژاد

ساختار پنج‌رشته‌ای کابل افشان ۵ در ۶ افشارنژاد امکان استفاده در مدارهایی را فراهم می‌کند که به سه فاز، نول و هادی حفاظتی PE نیاز دارند. تغذیه تجهیزات سه‌فاز متناسب با مشخصات کابل، اتصال تابلوهای برق و برخی مسیرهای توزیع برق فشار ضعیف از کاربردهای قابل بررسی این محصول هستند.

پیش از اجرا باید جریان مصرف‌کننده، طول مسیر، افت ولتاژ، نوع حفاظت مدار و شرایط محیطی بررسی شوند تا سطح مقطع ۶ میلی‌متر مربع با نیاز واقعی مدار هماهنگ باشد.

راهنمای خرید کابل افشان ۵ در ۶ افشارنژاد

در انتخاب کابل افشان ۵ در ۶ افشارنژاد، مشخصات فنی کابل باید با نوع مصرف و شرایط اجرای پروژه هماهنگ باشد. کیفیت هادی مسی، سطح مقطع رشته‌ها، وضعیت عایق و روکش و وجود هادی‌های فاز، نول و ارت از موارد مهمی هستند که پیش از خرید باید مورد توجه قرار گیرند.

فروشگاه برق بازار کابل افشان خراسان افشارنژاد را با اصالت کالا و اطلاعات فنی قابل بررسی عرضه می‌کند تا انتخاب محصول برای تابلو برق، تأسیسات و خریدهای پروژه‌ای با دقت و اطمینان بیشتری انجام شود.
