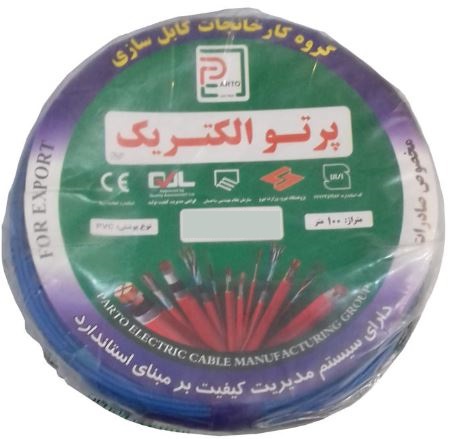

کابل افشان 5 در 6 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 5 در 6 پرتو الکتریک

کابل افشان 5 در 6 پرتو الکتریک با پنج رشته هادی مسی و سطح مقطع نامی 6 میلی‌متر مربع برای هر رشته، در مدارهایی کاربرد دارد که علاوه بر انتقال توان، به پنج مسیر الکتریکی مجزا نیاز دارند. ساختار چندمفتولی، سطح مقطع نسبتاً بالا و روکش مشترک PVC باعث شده است کابل افشان ۵ در ۶ برای برخی تابلوهای توزیع، تجهیزات سه‌فاز و مصرف‌کننده‌های متناسب با این سایز قابل بررسی باشد؛ البته انتخاب نهایی باید بر اساس جریان بار، طول مسیر و افت ولتاژ انجام شود.

ساختار 5×6 چه مفهومی دارد؟

عبارت 5×6 نشان می‌دهد کابل دارای پنج رشته است و سطح مقطع هر رشته به 6 میلی‌متر مربع می‌رسد؛ بنابراین مجموع سطح مقطع اسمی هادی‌های کابل ۳۰ میلی‌متر مربع است، اما در محاسبات الکتریکی باید هر رشته به‌صورت یک هادی ۶ میلی‌متر مربعی در نظر گرفته شود.

ساختار پنج‌رشته‌ای معمولاً در مدارهایی کاربرد دارد که به سه فاز، نول و هادی حفاظتی نیاز دارند. بااین‌حال، وظیفه هر رشته باید با توجه به رنگ عایق‌ها، نقشه برق و طراحی مدار تعیین شود و نباید تنها بر اساس تعداد رشته‌ها درباره نقش هر هادی تصمیم گرفت.

تأثیر هادی مسی افشان بر نصب

هادی هر رشته از مجموعه‌ای از مفتول‌های مسی تشکیل شده است. این ساختار، کابل افشان 5 در 6 را نسبت به کابل مفتولی هم‌سطح منعطف‌تر می‌کند و عبور آن از سینی کابل، کانال و مسیرهای دارای تغییر جهت را آسان‌تر می‌سازد.

با افزایش سطح مقطع و تعداد رشته‌ها، وزن و قطر نهایی کابل نیز بیشتر می‌شود؛ بنابراین پیش از نصب باید فضای داکت یا لوله، شعاع خم مسیر و امکان کشیدن کابل بررسی شود. افشان بودن کابل به معنای تحمل خم‌کاری دائمی، کشش شدید یا حرکت پیوسته نیست و فشار مکانیکی نامناسب می‌تواند به روکش یا آرایش داخلی رشته‌ها آسیب بزند.

سطح مقطع 6 میلی‌متر مربع چه اثری دارد؟

سطح مقطع 6 mm² در مقایسه با کابل 5 در 4، مقاومت الکتریکی کمتری ایجاد می‌کند و برای مدارهایی با جریان بیشتر یا مسیرهایی که کنترل افت ولتاژ اهمیت بالاتری دارد، مناسب‌تر است. بااین‌حال، برای کابل افشان ۵ در ۶ نمی‌توان بدون اطلاع از شرایط پروژه یک ظرفیت جریان ثابت اعلام کرد.

روش نصب، دمای محیط، تعداد کابل‌های مجاور، طول مسیر، نوع بار و جریان راه‌اندازی تجهیزات بر ظرفیت واقعی کابل اثر می‌گذارند. ممکن است این سایز از نظر تحمل حرارتی برای یک مصرف‌کننده مناسب باشد، اما در مسیر طولانی به‌دلیل افت ولتاژ، استفاده از سطح مقطع بالاتر ضرورت پیدا کند.

روکش و ولتاژ نامی کابل

در مشخصات منتشرشده برای کابل افشان 5×6 پرتو الکتریک، هادی مسی، پنج رشته افشان گرد، روکش PVC و ولتاژ نامی 0.6/1 کیلوولت ذکر شده است. روکش PVC برای حفاظت الکتریکی و استفاده در شرایط متعارف کابل‌کشی مناسب است، اما نباید بدون بررسی نوع دقیق کابل، آن را برای دفن مستقیم، محیط‌های خورنده یا محل‌های دارای تنش مکانیکی شدید انتخاب کرد.

کاربردهای مناسب کابل افشان ۵ در ۶

این کابل با توجه به محاسبات پروژه می‌تواند برای ارتباط میان تابلوهای برق، تغذیه بعضی پمپ‌ها و الکتروموتورها، مدارهای سه‌فاز پنج‌سیمه و تجهیزات صنعتی متناسب با سطح مقطع ۶ میلی‌متر مربع استفاده شود. تناسب کلید حفاظتی با کابل و جریان نامی مصرف‌کننده نیز باید پیش از اجرا کنترل شود.

راهنمای خرید کابل افشان 5 در 6 از برق بازار

پیش از خرید کابل افشان 5 در 6 پرتو الکتریک، جریان مصرف‌کننده، طول مسیر، افت ولتاژ، نوع مدار و روش نصب را مشخص کنید. نام برند، سایز 5×6، جنس هادی، ولتاژ نامی و اطلاعات چاپ‌شده روی روکش نیز باید با محصول موردنیاز پروژه مطابقت داشته باشد.

در فروشگاه برق بازار می‌توانید کابل افشان ۵ در ۶ را متناسب با متراژ و شرایط مصرف بررسی کنید تا انتخاب نهایی تنها بر اساس قیمت یا سطح مقطع انجام نشود و کابل خریداری‌شده با نیاز واقعی مدار هماهنگی بیشتری داشته باشد.
