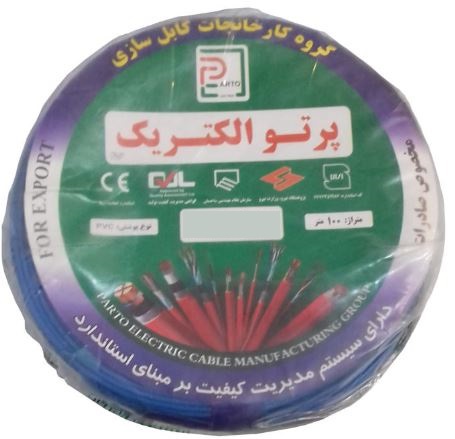

کابل افشان 5 در 25 پرتو الکتریک

تحلیل ساختار و عملکرد کابل افشان 5 در 25 پرتو الکتریک

کابل افشان 5 در 25 پرتو الکتریک برای انتقال توان در مدارهایی طراحی شده است که به پنج هادی مجزا با سطح مقطع نسبتاً بالا نیاز دارند. این محصول دارای پنج رشته هادی مسی گرد و چندمفتولی، روکش PVC و ولتاژ نامی 0.6/1 کیلوولت است. چنین ساختاری، کابل افشان ۵ در ۲۵ را برای برخی تابلوهای توزیع، مدارهای سه‌فاز پنج‌سیمه و تجهیزات صنعتی متناسب با این سایز به گزینه‌ای قابل بررسی تبدیل می‌کند.

ساختار 5×25 چه مفهومی دارد؟

عبارت 5×25 نشان می‌دهد کابل از پنج رشته تشکیل شده و سطح مقطع نامی هر رشته 25 میلی‌متر مربع است؛ بنابراین عدد ۲۵ مربوط به هر هادی است، نه مجموع سطح مقطع کابل. ساختار پنج‌رشته‌ای معمولاً امکان انتقال سه فاز، نول و هادی حفاظتی را از طریق یک کابل فراهم می‌کند، اما وظیفه دقیق هر رشته باید بر اساس رنگ‌بندی کابل و نقشه برق پروژه مشخص شود.

سطح مقطع 25 میلی‌متر مربع چه اثری دارد؟

سطح مقطع 25 mm² در مقایسه با سایزهایی مانند 5 در 16، مقاومت الکتریکی کمتری ایجاد می‌کند و در شرایط مشابه می‌تواند برای جریان بیشتر یا کنترل بهتر افت ولتاژ مناسب باشد. این ویژگی در مسیرهای طولانی‌تر، ورودی تابلوها و تجهیزاتی که جریان راه‌اندازی قابل‌توجهی دارند اهمیت بیشتری پیدا می‌کند.

بااین‌حال، برای کابل افشان 5 در 25 نمی‌توان یک عدد ثابت را به‌عنوان جریان مجاز اعلام کرد. طول مسیر، روش نصب، دمای محیط، تعداد کابل‌های مجاور، تعداد رشته‌های زیر بار و مشخصات مصرف‌کننده همگی بر ظرفیت واقعی کابل اثر می‌گذارند. ممکن است کابل از نظر تحمل حرارتی مناسب باشد، اما به‌دلیل افت ولتاژ مسیر به سطح مقطع بالاتری نیاز پیدا کند.

ساختار چندمفتولی و شرایط نصب

هادی گرد چندمفتولی این کابل نسبت به هادی تک‌مفتولی هم‌سطح، قابلیت خم‌پذیری بهتری دارد و نصب آن در سینی کابل و مسیرهای دارای تغییر جهت آسان‌تر است. بااین‌حال، وجود پنج رشته ۲۵ میلی‌متر مربعی باعث افزایش وزن و قطر کابل می‌شود؛ بنابراین فضای سینی یا کانال، شعاع خم و روش کابل‌کشی باید پیش از خرید بررسی شوند.

روکش PVC برای حفاظت الکتریکی و نصب در شرایط متعارف مناسب است، اما وجود این روکش به‌تنهایی به معنای مناسب بودن کابل برای دفن مستقیم، تماس با مواد شیمیایی یا قرارگیری بدون محافظ در معرض فشار مکانیکی نیست. مشخصات این مدل شامل هادی مسی، پنج رشته گرد چندمفتولی، روکش PVC و ولتاژ نامی 0.6/1KV اعلام شده است.

کاربردهای کابل افشان ۵ در ۲۵

این کابل با تأیید محاسبات پروژه می‌تواند برای ارتباط میان تابلوهای اصلی و فرعی، مدارهای سه‌فاز پنج‌سیمه، پمپ‌ها، الکتروموتورها و تجهیزات صنعتی متناسب با سطح مقطع ۲۵ میلی‌متر مربع استفاده شود. کلید حفاظتی نیز باید با جریان بار، ظرفیت کابل و شرایط نصب هماهنگ باشد.

نکات مهم خرید کابل افشان 5 در 25

پیش از خرید کابل افشان 5 در 25 پرتو الکتریک، جریان نامی و راه‌اندازی مصرف‌کننده، طول مسیر، افت ولتاژ، روش نصب و نیاز مدار به پنج رشته را بررسی کنید. نام برند، سایز 5×25، ولتاژ نامی و مشخصات چاپ‌شده روی روکش نیز باید با محصول موردنیاز پروژه مطابقت داشته باشند.

در فروشگاه برق بازار می‌توانید کابل افشان ۵ در ۲۵ را با توجه به متراژ مسیر و نوع مصرف انتخاب کنید تا خرید نهایی تنها بر پایه قیمت یا سطح مقطع انجام نشود و کابل تهیه‌شده با نیاز واقعی مدار هماهنگی داشته باشد.
