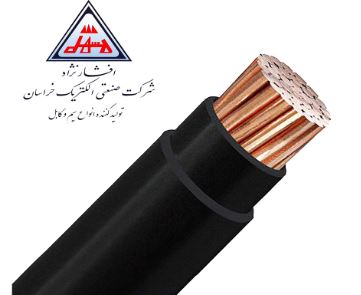

کابل زمینی 1 در 120 افشارنژاد

تحلیل ساختار و عملکرد کابل زمینی 1 در 120 افشارنژاد

کابل زمینی 1 در 120 خراسان افشارنژاد دارای یک هادی مسی آنیل‌شده با سطح مقطع نامی ۱۲۰ میلی‌متر مربع (120 mm²) است. هادی این محصول از نوع نیمه‌افشان کلاس ۲ (Class 2) با ساختار گرد RM بوده و از ۳۷ مفتول مسی با قطر ۲ میلی‌متر (37×2.0 mm) تشکیل شده است. ساختار کلی کابل نیز Cu/PVC/PVC است؛ یعنی هادی مسی، عایق PVC و روکش خارجی PVC اجزای اصلی آن هستند.

ساختار Class 2 نسبت به کابل‌های افشان Class 5 انعطاف کمتری دارد و برای کابل‌کشی ثابت مناسب‌تر است. در نتیجه این کابل زمینی برای مسیرهایی کاربرد دارد که پس از اجرا کابل در محل خود ثابت باقی می‌ماند و با حرکت یا خمش مداوم مواجه نیست.

مشخصات الکتریکی کابل 1×120 افشارنژاد

ولتاژ نامی کابل برابر با ۰.۶/۱ کیلوولت (0.6/1 kV) است و حداکثر مقاومت DC هادی در دمای ۲۰ درجه سانتی‌گراد ۰.۱۵۳ اهم بر کیلومتر (0.153 Ω/km) اعلام شده است. مقاومت پایین هادی به انتقال انرژی در این سطح مقطع کمک می‌کند، اما در مسیرهای طولانی همچنان باید افت ولتاژ براساس طول واقعی کابل و بار مصرفی محاسبه شود.

برای کابل ۱۲۰ میلی‌متر مربع نمی‌توان یک جریان مجاز ثابت را برای تمام پروژه‌ها در نظر گرفت. نحوه نصب، دمای محیط، قرارگیری کابل‌ها در کنار یکدیگر و شرایط دفع حرارت روی ظرفیت جریان‌دهی مؤثر هستند؛ بنابراین انتخاب کابل ۱×۱۲۰ بهتر است براساس طراحی مدار و شرایط اجرای پروژه انجام شود.

عایق، روکش و ابعاد کابل زمینی ۱×۱۲۰

عایق هادی از PVC اکسترودشده با ضخامت نامی ۱.۶ میلی‌متر (1.6 mm) ساخته شده و روکش خارجی کابل نیز از PVC با ضخامت ۱.۶ میلی‌متر (1.6 mm) است. قطر خارجی تقریبی محصول ۲۰.۵۴ میلی‌متر (20.54 mm) اعلام شده است.

وزن تقریبی کابل طبق دیتاشیت حدود ۱۳۲۵ کیلوگرم بر کیلومتر (1325 kg/km) یا حدود ۱.۳۲۵ کیلوگرم در هر متر است. توجه به این وزن در سفارش‌های پروژه‌ای، حمل قرقره، انتخاب تجهیزات کابل‌کشی و اجرای مسیر اهمیت بیشتری پیدا می‌کند.

این کابل همچنین دارای محدوده دمای کاری ۳۰- تا ۷۰+ درجه سانتی‌گراد (-30°C to +70°C) است و ویژگی بازدارندگی گسترش شعله مطابق IEC 60332-1-2 برای آن اعلام شده است.

مزایای کابل زمینی ۱ در ۱۲۰ افشارنژاد

• هادی مسی آنیل‌شده با سطح مقطع ۱۲۰ میلی‌متر مربع (120 mm²)
• ساختار نیمه‌افشان کلاس ۲ (Class 2) مناسب نصب ثابت
• ولتاژ نامی ۰.۶/۱ کیلوولت (0.6/1 kV)
• مقاومت هادی ۰.۱۵۳ اهم بر کیلومتر (0.153 Ω/km) در دمای ۲۰ درجه سانتی‌گراد
• عایق و روکش PVC مجزا
• ساختار ۳۷ مفتولی هادی با آرایش گرد RM
• قطر خارجی حدود ۲۰.۵۴ میلی‌متر (20.54 mm)
• بازدارندگی گسترش شعله مطابق IEC 60332-1-2

کاربردهای کابل زمینی 1 در 120 افشارنژاد

این محصول برای انتقال انرژی در مسیرهای ثابت فشار ضعیف کاربرد دارد و بسته به طراحی پروژه می‌تواند در موارد زیر مورد استفاده قرار گیرد:

• تغذیه تابلوهای اصلی و تابلوهای توزیع
• تأسیسات صنعتی و کارخانه‌ها
• فیدرهای اصلی پروژه‌های ساختمانی بزرگ
• مسیرهای ثابت انتقال قدرت
• شبکه‌های توزیع فشار ضعیف
• پروژه‌هایی که سطح مقطع ۱۲۰ میلی‌متر مربع (120 mm²) برای آن‌ها محاسبه شده است

از آنجا که کابل 1×120 تک‌رشته است، برای مدارهای سه‌فاز یا مسیرهایی که به فاز، نول و هادی حفاظتی نیاز دارند، تعداد کابل‌ها باید براساس طراحی شبکه تعیین شود.

نکات مهم قبل از خرید کابل زمینی ۱ در ۱۲۰ افشارنژاد

پیش از خرید، ابتدا مشخص شود که سطح مقطع ۱۲۰ میلی‌متر مربع (120 mm²) واقعاً برای مدار موردنظر لازم است. در این سایز، انتخاب اشتباه علاوه بر هزینه خود کابل می‌تواند روی هزینه سینی، لوله، اتصالات، حمل و اجرای پروژه نیز تأثیر بگذارد.

• جریان بار و طول مسیر قبل از انتخاب سایز بررسی شود.
• در مسیرهای طولانی، افت ولتاژ محاسبه شود.
• قطر حدود ۲۰.۵۴ میلی‌متر (20.54 mm) در طراحی مسیر عبور کابل لحاظ شود.
• وزن بالای کابل در حمل و اجرای متراژهای زیاد در نظر گرفته شود.
• این مدل Class 2 برای نصب ثابت است و جایگزین کابل افشان در تجهیزات متحرک نیست.
• برای نصب دفنی، حفاظت مکانیکی و شرایط مناسب مسیر رعایت شود.
• برند، سطح مقطع، ولتاژ و مشخصات چاپ‌شده روی کابل هنگام تحویل بررسی شوند.

خرید کابل زمینی 1 در 120 افشارنژاد از برق بازار

برای خرید کابل زمینی ۱ در ۱۲۰ افشارنژاد، علاوه بر قیمت روز محصول، مشخصات الکتریکی و شرایط اجرای پروژه باید بررسی شوند. هادی مسی Class 2، سطح مقطع ۱۲۰ میلی‌متر مربع (120 mm²)، ولتاژ ۰.۶/۱ کیلوولت (0.6/1 kV) و ساختار Cu/PVC/PVC از مشخصات اصلی این سایز هستند.

در فروشگاه برق بازار می‌توانید کابل زمینی 1×120 خراسان افشارنژاد را براساس متراژ موردنیاز پروژه تهیه کنید. محاسبه دقیق طول مسیر و انتخاب سطح مقطع متناسب با مدار قبل از ثبت سفارش، از تحمیل هزینه اضافه یا انتخاب کابل نامناسب جلوگیری می‌کند.
