کابل زمینی 3 در 70+150 افشارنژاد

تحلیل ساختار و عملکرد کابل زمینی 3 در 70+150 افشارنژاد

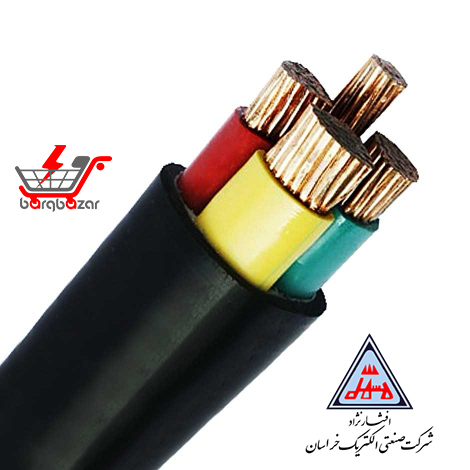

کابل زمینی 3 در 70+150 افشارنژاد از سه هادی ۱۵۰ میلی‌متر مربع (150 mm²) برای فازها و یک هادی ۷۰ میلی‌متر مربع (70 mm²) برای نول تشکیل شده است. هادی‌ها از مس نیمه‌افشان Class 2 ساخته شده‌اند و ساختار NYY-O این کابل برای نصب ثابت در شبکه‌های فشار ضعیف و فیدرهای قدرت مناسب است.

مشخصات فنی کابل زمینی ۳ در ۷۰+۱۵۰ افشارنژاد

ولتاژ نامی این کابل ۶۰۰/۱۰۰۰ ولت (600/1000 V) یا 0.6/1 kV است. مقاومت هادی‌های ۱۵۰ میلی‌متر مربع در دمای ۲۰ درجه سانتی‌گراد 0.124 Ω/km و مقاومت هادی نول ۷۰ میلی‌متر مربع 0.268 Ω/km است؛ مشخصاتی که در محاسبه افت ولتاژ مسیرهای طولانی اهمیت دارند.

عایق و روکش کابل از PVC ساخته شده و محدوده دمای کاری آن از ۳۰- تا ۷۰+ درجه سانتی‌گراد (-30°C تا +70°C) اعلام شده است.

وزن و کاربرد کابل زمینی 3 در 70+150 افشارنژاد

قطر تقریبی کابل ۴۲.۶ میلی‌متر (42.6 mm) و وزن آن حدود ۵.۵۴ کیلوگرم در هر متر است. به همین دلیل در پروژه‌های متراژ بالا، ظرفیت سینی کابل، ساپورت‌ها و نحوه جابه‌جایی قرقره باید متناسب با وزن کابل در نظر گرفته شود.

کابل زمینی ۳ در ۷۰+۱۵۰ افشارنژاد بیشتر برای فیدر تابلوهای برق، کارخانه‌ها، سوله‌ها، واحدهای صنعتی و مسیرهای ثابت سه‌فاز با مصرف بالا کاربرد دارد. این مدل زره‌دار نیست؛ بنابراین در مسیرهای دارای احتمال ضربه یا فشار مکانیکی باید حفاظت مناسب برای کابل پیش‌بینی شود.

نکات مهم هنگام خرید کابل زمینی 3 در 70+150 افشارنژاد

هنگام خرید، تطابق ساختار سه فاز ۱۵۰ + نول ۷۰ میلی‌متر مربع با طراحی شبکه را بررسی کنید. طول مسیر، میزان مصرف و شرایط نصب نیز در انتخاب صحیح این سایز مؤثر هستند.

متراژ موردنیاز را با احتساب سربندی و تغییر مسیرها محاسبه کنید و هنگام تحویل، سایز کابل، نام خراسان افشارنژاد و سلامت روکش را کنترل کنید.

خرید کابل زمینی ۳ در ۷۰+۱۵۰ افشارنژاد از برق بازار

برای خرید کابل زمینی 3 در 70+150 افشارنژاد از برق بازار می‌توانید قیمت روز و مشخصات محصول را بررسی کرده و متراژ موردنیاز پروژه را سفارش دهید. محاسبه دقیق متراژ در این سایز به کنترل هزینه خرید و جلوگیری از کمبود یا اضافه‌خرید کابل کمک می‌کند.
