کنتاکتور یکی از مهمترین تجهیزات کنترلی در سیستمهای برق صنعتی و ساختمانی است که وظیفه قطع و وصل جریان الکتریکی را بر عهده دارد. این تجهیز به دلیل عملکرد مکرر در مدارهای قدرت، استارت موتورهای الکتریکی، تابلوهای برق و خطوط تولید، در معرض استهلاک و خرابی قرار میگیرد. خرابی کنتاکتور نه تنها باعث توقف تجهیزات و خطوط تولید میشود، بلکه در برخی موارد میتواند خسارتهای سنگین مالی و حتی خطرات ایمنی ایجاد کند. به همین دلیل شناخت دلایل خرابی کنتاکتور و آگاهی از مشکلات رایج آن برای تکنسینها، برقکاران و مهندسان برق اهمیت ویژهای دارد. خوشبختانه برق بازار، اینجاست که هرچیزی که لازم دارید تا جلوی خرابی کنتاکتور گرفته شود را در اختیار شما بگذارد.
10 دلیل خرابی کنتاکتور
کنتاکتور چگونه دچار خرابی میشود؟
کنتاکتور از بخشهای مختلفی شامل بوبین، هسته مغناطیسی، کنتاکتهای اصلی، کنتاکتهای کمکی، فنرها و محفظه عایقی تشکیل شده است. هر یک از این اجزا ممکن است به دلایل مختلف مکانیکی، الکتریکی یا محیطی دچار آسیب شوند. در بسیاری از موارد خرابی یک قطعه کوچک میتواند عملکرد کل کنتاکتور را مختل کند.
عوامل مؤثر بر خرابی کنتاکتور معمولاً به سه دسته تقسیم میشوند:
- عوامل الکتریکی
- عوامل مکانیکی
- عوامل محیطی
شناخت این عوامل کمک میکند تا بتوان از خرابیهای زودهنگام جلوگیری کرد.
1. سوختن بوبین کنتاکتور
یکی از رایجترین خرابیهای کنتاکتور، سوختن بوبین است. بوبین وظیفه ایجاد میدان مغناطیسی برای جذب هسته متحرک و بسته شدن کنتاکتها را بر عهده دارد.
دلایل اصلی سوختن بوبین عبارتاند از:
اعمال ولتاژ نامناسب
هر بوبین برای یک ولتاژ مشخص طراحی شده است. اگر ولتاژ اعمالی بیشتر از مقدار نامی باشد، جریان عبوری افزایش یافته و سیمپیچ داغ میشود. در نتیجه عایق سیمها تخریب شده و بوبین میسوزد.
افت ولتاژ شدید
برخلاف تصور بسیاری از افراد، کاهش ولتاژ نیز میتواند موجب خرابی بوبین شود. در این حالت هسته بهطور کامل جذب نمیشود و لرزش مداوم ایجاد میگردد. این وضعیت باعث افزایش دما و آسیب به سیمپیچ خواهد شد.
کارکرد طولانی در دمای بالا
قرار گرفتن کنتاکتور در محیطهای گرم یا تابلوهایی با تهویه نامناسب موجب افزایش دمای بوبین و کاهش عمر عایق آن میشود.
فرکانس نامناسب
استفاده از بوبین AC در فرکانسی غیر از مقدار طراحی شده نیز میتواند باعث افزایش جریان مغناطیسکننده و در نهایت سوختن بوبین شود.
2. جوش خوردن کنتاکتها
جوش خوردن کنتاکتها از مشکلاتی است که در بسیاری از تابلوهای برق صنعتی مشاهده میشود. در این حالت پس از قطع فرمان، کنتاکتور همچنان در وضعیت وصل باقی میماند.
اضافه بار
عبور جریان بیش از ظرفیت نامی کنتاکتور موجب ایجاد قوس الکتریکی شدید در زمان قطع مدار میشود. این قوس میتواند سطح کنتاکتها را ذوب کرده و آنها را به یکدیگر بچسباند.
اتصال کوتاه
وقوع اتصال کوتاه یکی از مخربترین شرایط برای کنتاکتور است. جریان بسیار زیاد ناشی از اتصال کوتاه میتواند باعث جوش خوردن دائمی کنتاکتها شود.
انتخاب اشتباه کنتاکتور
استفاده از کنتاکتور با ظرفیت کمتر از جریان مصرفکننده، عمر کنتاکتها را به شدت کاهش میدهد و احتمال جوش خوردگی را افزایش میدهد.
3. فرسودگی و خوردگی کنتاکتها
کنتاکتها در هر بار قطع و وصل مدار تحت تأثیر جرقه الکتریکی قرار میگیرند. به مرور زمان این جرقهها باعث از بین رفتن لایه سطحی کنتاکت میشوند.
نشانههای فرسودگی کنتاکت عبارتاند از:
- افزایش مقاومت تماس
- گرم شدن بیش از حد کنتاکتور
- افت ولتاژ در خروجی
- تغییر رنگ سطح کنتاکت
- کاهش راندمان مدار
در صنایع سنگین که تعداد قطع و وصل بسیار زیاد است، بازرسی دورهای کنتاکتها اهمیت زیادی دارد.
4. ایجاد صدای غیرعادی در کنتاکتور
گاهی اوقات کنتاکتور هنگام کار صدای وزوز یا لرزش غیرطبیعی تولید میکند. این مشکل معمولاً به دلایل زیر رخ میدهد:
افت ولتاژ بوبین
کاهش ولتاژ باعث میشود هسته مغناطیسی به طور کامل جذب نشود و در نتیجه لرزش ایجاد گردد.
آلودگی هسته مغناطیسی
وجود گردوغبار، براده فلزی یا زنگزدگی در سطوح هسته مانع جذب کامل آن میشود.
خرابی حلقه اتصال کوتاه
در کنتاکتورهای AC از حلقه اتصال کوتاه برای کاهش لرزش استفاده میشود. خرابی این قطعه باعث ایجاد صدای شدید در هنگام عملکرد میشود.

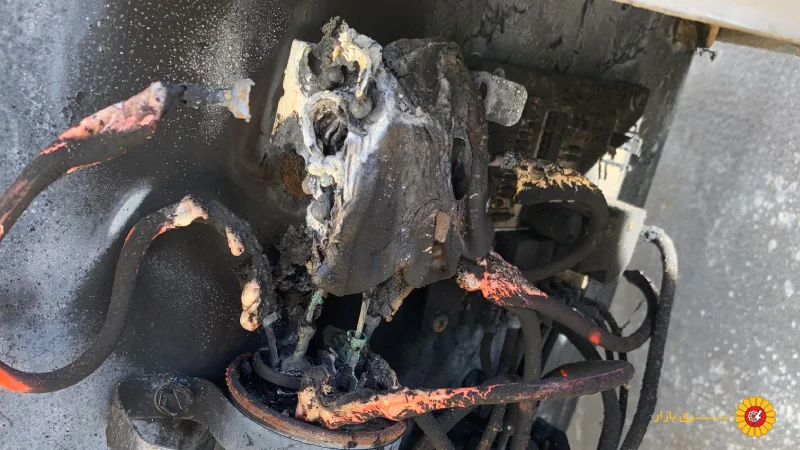

5. داغ شدن بیش از حد کنتاکتور
افزایش دما یکی از مهمترین نشانههای وجود مشکل در کنتاکتور است. اگر بدنه یا ترمینالهای کنتاکتور بیش از حد گرم شوند باید علت آن بررسی شود.
مهمترین دلایل عبارتاند از:
- شل بودن اتصالات
- عبور جریان بیش از حد مجاز
- فرسودگی کنتاکتها
- تهویه نامناسب تابلو برق
- دمای بالای محیط
افزایش دما علاوه بر کاهش عمر کنتاکتور میتواند باعث آسیب به تجهیزات مجاور نیز شود.
6. عمل نکردن کنتاکتور
یکی دیگر از خرابیهای متداول، عدم عملکرد کنتاکتور هنگام اعمال فرمان است.
قطع بودن بوبین
در اثر سوختگی یا پارگی سیمپیچ، مدار بوبین باز شده و میدان مغناطیسی تشکیل نمیشود.
نبود ولتاژ فرمان
خرابی فیوز، کلید فرمان، رله یا سیمکشی میتواند باعث نرسیدن ولتاژ به بوبین شود.
گیر کردن هسته متحرک
آلودگی، زنگزدگی یا تغییر شکل قطعات مکانیکی ممکن است مانع حرکت صحیح هسته شود.
خرابی ترمینالها
شل شدن یا اکسید شدن ترمینالها نیز از دلایل رایج عدم عملکرد کنتاکتور است.
7. قطع و وصل مداوم کنتاکتور
در برخی مواقع کنتاکتور به صورت پشت سر هم وصل و قطع میشود که اصطلاحاً به آن Chattering گفته میشود.
عوامل اصلی این مشکل شامل موارد زیر هستند:
- افت ولتاژ شبکه
- خرابی منبع تغذیه فرمان
- شل بودن اتصالات بوبین
- خرابی کنتاکتهای کمکی
- وجود نویز در مدار کنترل
این وضعیت علاوه بر ایجاد صدا، موجب استهلاک شدید قطعات داخلی میشود.

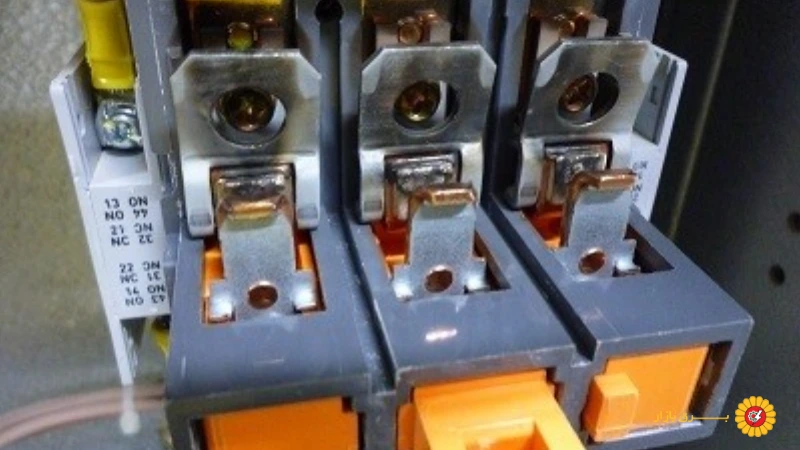

8. خرابی کنتاکتهای کمکی
کنتاکتهای کمکی نقش مهمی در مدارهای فرمان و حفاظت دارند. خرابی آنها میتواند باعث اختلال در عملکرد کل سیستم شود.
دلایل خرابی کنتاکتهای کمکی عبارتاند از:
- قطع و وصل بیش از حد
- عبور جریان بالاتر از ظرفیت مجاز
- اکسید شدن سطح کنتاکت
- ورود گردوغبار و رطوبت
در بسیاری از موارد خرابی کنتاکت کمکی موجب بروز خطاهایی میشود که تشخیص آنها دشوار است.
9. تأثیر شرایط محیطی بر خرابی کنتاکتور
محیط نصب نقش مهمی در طول عمر کنتاکتور دارد. شرایط نامناسب محیطی میتواند باعث کاهش شدید عمر تجهیزات شود.
رطوبت بالا
رطوبت موجب خوردگی قطعات فلزی و کاهش مقاومت عایقی میشود.
گردوغبار
تجمع گردوغبار روی کنتاکتها و هسته مغناطیسی عملکرد کنتاکتور را مختل میکند.
مواد خورنده
در کارخانههای شیمیایی یا محیطهای صنعتی خاص، بخارات اسیدی و خورنده میتوانند به سرعت باعث تخریب قطعات شوند.
لرزش مکانیکی
ارتعاشات مداوم ناشی از ماشینآلات صنعتی باعث شل شدن اتصالات و کاهش عمر قطعات داخلی میشود.
10. اشتباهات رایج در نصب کنتاکتور
بخش قابل توجهی از خرابیهای کنتاکتور ناشی از نصب نادرست است.
برخی از رایجترین اشتباهات عبارتاند از:
- انتخاب ظرفیت نامناسب
- عدم استفاده از رله حرارتی
- سیمکشی غیراستاندارد
- عدم رعایت فاصله تهویه در تابلو
- استفاده از کابل با سطح مقطع نامناسب
- محکم نکردن پیچهای ترمینال
رعایت اصول نصب میتواند تا حد زیادی از خرابیهای زودرس جلوگیری کند.
روشهای افزایش عمر کنتاکتور
برای افزایش طول عمر و کاهش هزینههای تعمیر و نگهداری میتوان اقدامات زیر را انجام داد:
- انتخاب صحیح کنتاکتور بر اساس نوع بار
- استفاده از تجهیزات حفاظتی مناسب
- بررسی دورهای وضعیت کنتاکتها
- کنترل دمای تابلو برق
- تمیز کردن دورهای تجهیزات
- بررسی ولتاژ تغذیه بوبین
- سفت کردن اتصالات الکتریکی
- تعویض قطعات فرسوده پیش از خرابی کامل
جمعبندی
کنتاکتور یکی از حیاتیترین تجهیزات در مدارهای قدرت و کنترل است و خرابی آن میتواند باعث توقف فرآیندهای صنعتی و افزایش هزینههای نگهداری شود. سوختن بوبین، جوش خوردن کنتاکتها، فرسودگی سطوح تماس، داغ شدن بیش از حد، لرزش و صدای غیرعادی، خرابی کنتاکتهای کمکی و مشکلات ناشی از شرایط محیطی از مهمترین عوامل خرابی کنتاکتور به شمار میروند. با انتخاب صحیح تجهیزات، نصب اصولی، سرویس و نگهداری منظم و بررسی دورهای قطعات میتوان عمر مفید کنتاکتور را به میزان قابل توجهی افزایش داد و از بروز بسیاری از مشکلات جلوگیری کرد. برای انتخاب صحیح و خرید کنتاکتور، با مشاوران ما در تماس باشید.
