کابل افشان 2 در 1 سیمپود

تحلیل ساختار و عملکرد کابل افشان 2 در 1 سیمپود

هر رشته کابل افشان 2 در 1 سیمپود از مجموعه‌ای از مفتول‌های مسی نازک تشکیل می‌شود. ساختمان چندمفتولی، انعطاف هادی را افزایش می‌دهد و هدایت کابل در مسیرهای دارای تغییر جهت یا فضای محدود تجهیزات را نسبت به هادی مفتولی آسان‌تر می‌کند.

در ساختار کابل افشان، هر هادی دارای عایق مستقل است و روکش بیرونی، دو رشته را در یک مجموعه واحد قرار می‌دهد. این روکش برای تحمل شرایط معمول نصب طراحی شده، اما جایگزین لوله، کانال یا حفاظت مکانیکی موردنیاز پروژه نیست.

استاندارد IEC 60228 سطح مقطع نامی، تعداد و ابعاد مفتول‌ها و مقاومت الکتریکی هادی را پوشش می‌دهد. IEC 60227-5 نیز الزامات کابل‌های انعطاف‌پذیر دارای عایق PVC را تا ولتاژ ۳۰۰/۵۰۰ ولت (300/500V) مشخص می‌کند. انطباق دقیق این کابل افشان با ولتاژ و استاندارد مذکور باید از روی نشان‌گذاری یا برگه فنی همان محصول تأیید شود.

کاربرد و انتخاب کابل افشان ۲ در ۱ سیمپود

کابل افشان ۲ در ۱ سیمپود برای سیم‌کشی داخلی برخی تجهیزات، مدارهای فرمان و کنترل، روشنایی‌های سبک و اتصال مصرف‌کننده‌هایی کاربرد دارد که سطح مقطع ۱ میلی‌متر مربع برای آن‌ها براساس جریان و طول مسیر مناسب باشد.

این سایز نسبت به کابل ۲ در ۰.۷۵ سطح مقطع بیشتری دارد، اما ظرفیت مجاز آن نباید تنها از روی عدد درج‌شده تعیین شود. توان مصرف‌کننده، طول کابل، دمای محیط، نوع نصب و افت ولتاژ مجاز باید پیش از انتخاب بررسی شوند.

این کابل فقط دو رشته دارد. در تجهیزاتی که به هادی حفاظتی مستقل نیاز دارند، باید کابل سه‌رشته یا مسیر ارت جداگانه متناسب با طراحی مدار در نظر گرفته شود.

اصول نصب کابل افشان 2 در 1 سیمپود

• اتصال به ترمینال: استفاده از سرسیم مناسب سطح مقطع ۱ میلی‌متر مربع (1mm²) از پراکنده‌شدن مفتول‌های مسی زیر پیچ ترمینال جلوگیری می‌کند.
• لخت‌کردن هادی: عایق هر رشته باید بدون بریدن یا زخمی‌کردن مفتول‌ها برداشته شود. کاهش تعداد مفتول‌ها می‌تواند سطح تماس را محدود و مقاومت محل اتصال را افزایش دهد.
• مهار کابل: در محل ورود کابل به دستگاه، استفاده از بست یا گلند مناسب مانع انتقال کشش و حرکت کابل به ترمینال‌ها می‌شود.
• کنترل مسیر: کابل نباید در معرض کشش مستمر، لبه تیز، فشار مکانیکی یا حرارت نامتناسب قرار گیرد. مسیرهای طولانی نیز به محاسبه افت ولتاژ نیاز دارند.

معیارهای خرید کابل افشان 2 در 1 سیمپود

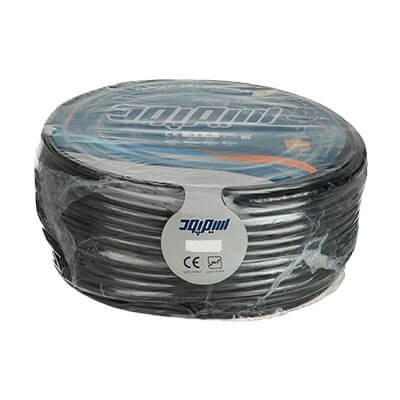

هنگام خرید، تعداد رشته‌ها، سطح مقطع ۱ میلی‌متر مربع (1mm²)، متراژ کلاف و اطلاعات چاپ‌شده روی روکش با سفارش تطبیق داده شوند. این محصول در منابع فروش به‌صورت کابل مسی دو رشته و کلاف ۱۰۰ متری (100m) ثبت شده است.

روکش باید یکنواخت و فاقد ترک، بریدگی، فرورفتگی یا تغییر ضخامت غیرعادی باشد. وزن کلاف و نرمی کابل فقط برای بررسی اولیه کاربرد دارند و به‌تنهایی سطح مقطع واقعی یا کیفیت هادی را اثبات نمی‌کنند. تطابق مشخصات، سلامت عایق و اصالت کالا معیارهای قابل‌اعتماد‌تری هستند.

خرید کابل افشان 2 در 1 سیمپود

کابل افشان ۲ در ۱ سیمپود برای پروژه‌هایی مناسب است که به کابل دو رشته انعطاف‌پذیر با سطح مقطع ۱ میلی‌متر مربع نیاز دارند. محاسبه متراژ پیش از سفارش، علاوه بر کاهش پرت کابل، از خرید کمتر از نیاز و ایجاد اتصال‌های اضافه در مسیر جلوگیری می‌کند.

فروشگاه برق بازار مشخصات و شرایط تهیه این محصول را در کنار اطلاعات خرید ارائه می‌دهد تا انتخاب کابل متناسب با نوع مصرف، طول مسیر و جزئیات نصب انجام شود. این بررسی فنی، مقایسه محصول را دقیق‌تر می‌کند و احتمال انتخاب سایز نامتناسب را کاهش می‌دهد.
