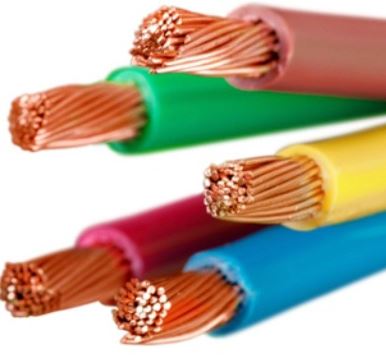

سیم افشان 4 افشارنژاد

تحلیل ساختار و عملکرد سیم افشان 4 افشارنژاد

سیم افشان 4 افشارنژاد با سطح مقطع نامی ۴ میلی‌متر مربع (4 mm²)، هادی مسی چندرشته‌ای و عایق PVC تولید می‌شود. هادی این محصول از ۵۶ رشته نازک مسی با قطر تقریبی ۰.۲۹ میلی‌متر (0.29 mm) تشکیل شده است؛ ساختاری که علاوه بر تأمین سطح مقطع موردنیاز، انعطاف مناسبی برای اجرای سیم‌کشی داخل لوله، کانال و تجهیزات الکتریکی ایجاد می‌کند.

هادی این سیم در گروه Class 5 قرار دارد. کلاس ۵ در اینجا به معنی درجه کیفیت محصول نیست؛ بلکه نوع ساختار هادی را مشخص می‌کند. استفاده از تعداد زیادی رشته مسی نازک باعث می‌شود سیم هنگام عبور از مسیرهای دارای تغییر جهت یا ورود به تابلو و تجهیزات، قابلیت فرم‌دهی مناسبی داشته باشد.

هادی مسی سیم افشان ۴ افشارنژاد

سطح مقطع ۴ میلی‌متر مربع (4 mm²) به بخش رسانای مسی این محصول اشاره دارد و نباید آن را با قطر خارجی سیم اشتباه گرفت. هادی مسی وظیفه انتقال جریان را بر عهده دارد و مشخصاتی مانند سطح مقطع، مقاومت الکتریکی و کیفیت ساخت آن مستقیماً روی عملکرد سیم در مدار تأثیر می‌گذارند.

حداکثر مقاومت الکتریکی هادی سیم افشان ۴ افشارنژاد در دمای ۲۰ درجه سانتی‌گراد برابر ۴.۹۵ اهم بر کیلومتر (4.95 Ω/km) اعلام شده است. این عدد در محاسبات افت ولتاژ و تلفات مسیر اهمیت دارد و به همین دلیل طول واقعی سیم‌کشی باید در زمان طراحی و انتخاب محصول در نظر گرفته شود.

در پروژه‌هایی که متراژ مسیر قابل توجه است، تنها انتخاب سطح مقطع کافی نیست و افت ولتاژ نیز باید متناسب با جریان مدار و طول مسیر کنترل شود. این موضوع باعث می‌شود انتخاب محصول بر پایه شرایط واقعی پروژه انجام شود، نه صرفاً نام یا ظاهر سیم.

مشخصات الکتریکی سیم افشان 4 افشارنژاد

ولتاژ نامی این محصول ۴۵۰/۷۵۰ ولت (450/750 V) است. این مشخصه رده ولتاژی سیم را بیان می‌کند و با ظرفیت عبور جریان آن یکسان نیست.

مقدار جریانی که می‌توان در مدار از این سیم عبور داد به عوامل مختلفی مانند روش نصب، طول مسیر، دمای محیط، تعداد هادی‌های قرارگرفته در یک مسیر و نوع حفاظت مدار وابسته است. به همین دلیل برای سیم افشان 4 افشارنژاد نمی‌توان بدون دانستن شرایط نصب، یک مقدار آمپراژ ثابت را برای تمام پروژه‌ها مناسب دانست.

برای انتخاب حرفه‌ای سیم افشان بهتر است ابتدا جریان موردنیاز مصرف‌کننده و طول مسیر مشخص شود و سپس سطح مقطع با توجه به شرایط اجرایی و افت ولتاژ مجاز مورد بررسی قرار گیرد.

عایق و ابعاد سیم افشان ۴ افشارنژاد

عایق سیم افشان ۴ افشارنژاد از PVC ساخته شده و ضخامت نامی آن حدود ۰.۸ میلی‌متر (0.8 mm) است. این لایه وظیفه جداسازی الکتریکی هادی مسی از محیط اطراف و سایر هادی‌ها را بر عهده دارد.

قطر خارجی محصول نیز حدود ۴.۱۵ میلی‌متر (4.15 mm) است. دانستن قطر خارجی در زمان اجرای پروژه اهمیت عملی دارد، زیرا فضای داخل لوله یا کانال باید متناسب با ابعاد واقعی سیم‌های عبوری انتخاب شود.

اگر چند هادی از یک مسیر عبور کنند، فضای کافی باید برای اجرای صحیح در نظر گرفته شود. فشردگی بیش از حد علاوه بر دشوار کردن سیم‌کشی، می‌تواند شرایط قرارگیری سیم‌ها در مسیر را نیز تغییر دهد.

سلامت عایق هنگام نصب نیز اهمیت دارد. کشیدن سیم روی لبه‌های تیز، اعمال نیروی بیش از حد یا استفاده از مسیر نامناسب می‌تواند به پوشش PVC آسیب وارد کند. بنابراین کیفیت محصول زمانی بهترین نتیجه را ایجاد می‌کند که نصب نیز اصولی انجام شود.

کاربرد سیم افشان 4 افشارنژاد در پروژه

این محصول با ساختار NYAF برای سیم‌کشی داخلی ثابت طراحی شده و می‌تواند در مسیرهای محافظت‌شده مانند لوله‌های برق، کانال‌های بسته، تابلوها و تجهیزات الکتریکی مورد استفاده قرار گیرد.

استفاده از سیم افشان ۴ افشارنژاد زمانی منطقی است که طراحی مدار سطح مقطع ۴ میلی‌متر مربع (4 mm²) را برای مسیر موردنظر مشخص کرده باشد. نوع مصرف، مقدار جریان، طول مسیر و نحوه نصب باید قبل از سفارش بررسی شوند.

انعطاف هادی چندرشته‌ای در زمان اجرا یکی از ویژگی‌های کاربردی این محصول است. سیم را می‌توان با کنترل مناسبی در مسیر هدایت کرد، اما همچنان باید شعاع خم، وضعیت لوله و فضای نصب به‌درستی رعایت شوند تا سیم بدون فشار مکانیکی غیرضروری در مدار قرار گیرد.

مشخصات کلاف سیم افشان ۴ افشارنژاد

این محصول به‌صورت کلاف ۱۰۰ متری (100 m) عرضه می‌شود و وزن تقریبی هر کلاف حدود ۴.۵ کیلوگرم (4.5 kg) است. برای خرید پروژه‌ای، مشخص بودن طول کلاف به محاسبه دقیق‌تر مقدار موردنیاز کمک می‌کند.

بهتر است متراژ سیم پیش از سفارش از روی نقشه برق یا مسیر واقعی اجرا محاسبه شود. در این برآورد، علاوه بر طول اصلی مسیر، مقدار لازم برای ورود به تابلو، جعبه‌ها و تجهیزات نیز در نظر گرفته شود.

این کار احتمال کمبود سیم هنگام اجرا یا باقی ماندن مقدار قابل توجهی سیم اضافه پس از تکمیل پروژه را کاهش می‌دهد.

نکات مهم پیش از خرید سیم افشان 4 افشارنژاد

قبل از خرید سیم افشان 4 افشارنژاد، مهم‌ترین موضوع تطبیق سطح مقطع ۴ میلی‌متر مربع با شرایط واقعی مدار است. جریان مصرفی، طول سیم‌کشی، نحوه نصب و شرایط مسیر باید از قبل مشخص باشند.

در زمان تحویل محصول نیز بهتر است سطح مقطع درج‌شده، نام برند، متراژ کلاف و سلامت ظاهری عایق بررسی شوند. وجود بریدگی، له‌شدگی یا آسیب قابل مشاهده روی پوشش سیم باید جدی گرفته شود.

برای سفارش‌های پروژه‌ای نیز بررسی مقدار موردنیاز پیش از خرید اهمیت دارد. انتخاب درست متراژ و مشخصات فنی باعث می‌شود فرآیند تأمین کالا با برنامه اجرایی پروژه هماهنگ‌تر باشد.

خرید سیم افشان 4 افشارنژاد از برق بازار

در خرید سیم افشان 4 افشارنژاد، قیمت محصول تنها یکی از پارامترهای تصمیم‌گیری است. تناسب سطح مقطع با مدار، طول مسیر و نحوه نصب نقش مهم‌تری در عملکرد نهایی سیم‌کشی دارند.

در فروشگاه برق بازار مشخصات فنی محصولات با هدف ساده‌تر شدن همین انتخاب ارائه می‌شود. اگر برای پروژه ساختمانی، تأسیساتی یا تابلو برق قصد خرید سیم افشان ۴ افشارنژاد را دارید، می‌توانید مشخصات مصرف و مسیر اجرا را با کارشناسان برق بازار بررسی کنید تا سفارش بر اساس نیاز واقعی پروژه انجام شود و انتخاب محصول با شرایط اجرایی هماهنگ باشد.
