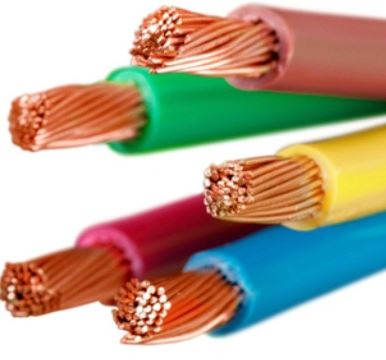

سیم افشان 25 افشارنژاد

تحلیل ساختار و عملکرد سیم افشان 25 افشارنژاد

سیم افشان ۲۵ افشارنژاد یک هادی تک‌رشته عایق‌شده با سطح مقطع نامی ۲۵ میلی‌متر مربع (25 mm²) است. هادی مسی آن در کلاس انعطاف‌پذیر Class 5 قرار دارد و از ۱۸۹ رشته با قطر اسمی ۰.۳۹ میلی‌متر (189×0.39 mm) تشکیل شده است. این ساختمان چندرشته‌ای باعث می‌شود سیم افشان در زمان هدایت داخل مسیر یا فضای تجهیزات، نسبت به هادی‌های سخت هم‌سطح مقطع قابلیت کنترل بهتری داشته باشد.

این ویژگی در سایز ۲۵ اهمیت بیشتری پیدا می‌کند؛ زیرا با افزایش سطح مقطع، ابعاد و وزن هادی نیز افزایش می‌یابد. ساختار انعطاف‌پذیر سیم افشان اجرای تغییر مسیرهای مجاز را ساده‌تر می‌کند، اما همچنان باید از خم‌های شدید، کشش غیرضروری و آسیب‌دیدن عایق هنگام نصب جلوگیری شود.

هادی و مشخصات الکتریکی سیم افشان ۲۵ افشارنژاد

حداکثر مقاومت DC هادی سیم افشان 25 خراسان در دمای ۲۰ درجه سانتی‌گراد ۰.۷۸ اهم بر کیلومتر (0.78 Ω/km) است. این مشخصه در مسیرهای طولانی اهمیت زیادی دارد، زیرا مقاومت هادی همراه با جریان و طول مدار بر افت ولتاژ و تلفات مسیر اثر می‌گذارد.

ولتاژ نامی این محصول نیز ۴۵۰/۷۵۰ ولت (450/750V) و ولتاژ آزمون آن ۲.۵ کیلوولت (2.5kV) اعلام شده است. ولتاژ نامی با ظرفیت جریان سیم یکسان نیست؛ بنابراین انتخاب سایز 25 باید با توجه به جریان طراحی، روش نصب، طول مسیر و شرایط حرارتی پروژه انجام شود.

عایق و ابعاد سیم افشان 25 خراسان

عایق این محصول از PVC اکسترودشده با ضخامت نامی ۱.۲ میلی‌متر (1.2 mm) ساخته شده و قطر خارجی تقریبی سیم ۹.۲ میلی‌متر (9.2 mm) است. عدد ۲۵ میلی‌متر مربع بیانگر سطح مقطع هادی مسی است و نباید با قطر خارجی سیم اشتباه گرفته شود.

قطر واقعی محصول هنگام انتخاب لوله یا کانال اهمیت دارد؛ به‌خصوص در مسیرهایی که چند هادی کنار یکدیگر قرار می‌گیرند و باید فضای مناسب برای نصب و دفع حرارت در نظر گرفته شود.

کاربرد سیم افشان ۲۵ افشارنژاد

ساختار (N)YAF / H07V-K این سیم برای سیم‌کشی داخلی و نصب ثابت در مسیرهای حفاظت‌شده مناسب است. در پروژه‌هایی که محاسبات الکتریکی سطح مقطع ۲۵ میلی‌متر مربع را مشخص کرده‌اند، می‌توان از این محصول در بخش‌هایی مانند سیم‌کشی داخل تابلو و تجهیزات یا مسیرهای لوله و کانال متناسب استفاده کرد.

این محصول فاقد غلاف خارجی مستقل است؛ بنابراین نباید صرفاً به دلیل سطح مقطع بالا، جایگزین کابلی شود که برای شرایط مکانیکی یا محیطی متفاوت طراحی شده است.

نکات مهم خرید سیم افشان 25 افشارنژاد

وزن تقریبی سیم ۲۵ افشارنژاد ۲۵۴ کیلوگرم در کیلومتر (254 kg/km) است که برای ۱۰۰ متر حدود ۲۵.۴ کیلوگرم (25.4 kg) خواهد بود. این اطلاعات در کنار قطر ۹.۲ میلی‌متری، برای محاسبه متراژ پروژه، فضای مسیر و برنامه‌ریزی خرید کاربرد دارد.

پیش از سفارش، سطح مقطع باید با جریان مدار، طول مسیر، افت ولتاژ و روش نصب تطبیق داده شود. هنگام تحویل نیز بررسی مشخصات درج‌شده روی سیم، برند، سطح مقطع و سلامت عایق کمک می‌کند محصول دریافتی با سفارش پروژه مطابقت داشته باشد.

خرید سیم افشان ۲۵ افشارنژاد از برق بازار

برای خرید سیم افشان 25 افشارنژاد بهتر است متراژ واقعی پروژه و سطح مقطع موردنیاز از قبل مشخص باشد. در خریدهای پروژه‌ای، این کار علاوه بر کنترل هزینه، از سفارش متراژ اضافی یا انتخاب سایزی که با شرایط مدار هماهنگ نیست جلوگیری می‌کند.

در فروشگاه برق بازار می‌توانید مشخصات سیم افشان ۲۵ خراسان افشارنژاد را بررسی کرده و متناسب با نیاز پروژه برای خرید اقدام کنید.
