کابل افشان شیلددار 2 در 2.5 افشارنژاد

تحلیل ساختار و مشخصات کابل افشان شیلددار 2 در 2.5 افشارنژاد

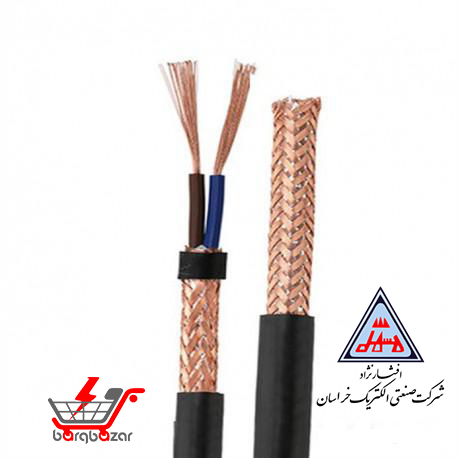

ساختار این کابل افشان از پنج بخش اصلی شامل هادی مسی، عایق PVC، لایه Al-Pet، شیلد مسی بافته‌شده و روکش PVC تشکیل شده است. در دیتاشیت خراسان الکتریک، ساختار کابل به‌صورت CU / PVC / Al-Pet / CWB / PVC و استانداردهای تطبیقی آن IEC 60227-7 و DIN VDE 0245 درج شده‌اند. این ساختار چندلایه باعث می‌شود هنگام انتخاب محصول فقط به عبارت ۲×۲.۵ توجه نشود و مشخصات شیلد، قطر کابل و رده ولتاژی نیز در طراحی مسیر در نظر گرفته شوند.

هادی مسی کابل ۲×۲.۵؛ سطح مقطع، کلاس هادی و مقاومت

هر یک از دو هادی کابل دارای سطح مقطع اسمی ۲.۵ میلی‌متر مربع (2.5 mm²) است. سازنده برای هر هادی ساختار ۵۰ رشته با قطر ۰.۲۴ میلی‌متر (50×0.24 mm) و مس آنیل‌شده افشان کلاس ۵ را اعلام کرده است. این ساختار رشته‌ای، انعطاف‌پذیری موردنیاز برای کابل‌کشی و سربندی را فراهم می‌کند.

حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برابر ۷.۹۸ اهم بر کیلومتر (7.98 Ω/km) درج شده است. این عدد مشخصه مقاومت هادی تحت شرایط آزمون است و به‌تنهایی نشان‌دهنده جریان مجاز کابل نیست؛ جریان قابل استفاده باید با توجه به روش نصب، دمای محیط، طول مسیر، تجمع کابل‌ها و شرایط واقعی مدار محاسبه شود.

عایق PVC و رنگ‌بندی رشته‌های کابل

روی هر هادی، عایق PVC اکسترودشده با ضخامت اسمی ۰.۸ میلی‌متر (0.8 mm) قرار دارد. رنگ دو رشته طبق دیتاشیت مشکی و آبی است. عایق هر رشته وظیفه جداسازی الکتریکی هادی‌ها را بر عهده دارد و مشخصات آن بخشی از ساختار طراحی‌شده برای رده ولتاژی کابل است.

هنگام سربندی، رنگ رشته‌ها می‌تواند به تشخیص مسیرها کمک کند؛ بااین‌حال تعیین نقش هر رشته باید بر اساس نقشه مدار و الزامات پروژه انجام شود و صرفاً نباید بر رنگ عایق متکی بود.

ساختار Al-Pet و شیلد مسی کابل 2 در 2.5

پس از عایق رشته‌ها، در ساختار کابل از نوار پلی‌استر و لایه آلومینیومی Al-Pet استفاده شده است. ضخامت ثبت‌شده برای بخش‌های پلی‌استر و آلومینیوم در دیتاشیت ۰.۰۳۶ میلی‌متر (0.036 mm) است. روی این مجموعه نیز شیلد CWB از مس آنیل‌شده قرار دارد.

ساختار شیلد مسی این مدل به‌صورت ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm) درج شده است. استفاده از شیلد بافته‌شده مسی در کابل‌ها یکی از روش‌های کنترل تداخل الکترومغناطیسی یا EMC است؛ عملکرد واقعی شیلد نیز به نحوه اجرا و اتصال آن در سیستم وابسته است. منابع تخصصی تولیدکنندگان کابل نیز بر اهمیت اجرای صحیح اتصال شیلد برای دستیابی به عملکرد مناسب EMC تأکید دارند.

روکش نهایی کابل از PVC اکسترودشده به رنگ خاکستری ساخته شده و ضخامت آن ۱ میلی‌متر (1.0 mm) است. قطر خارجی تقریبی کابل نیز ۹.۶ میلی‌متر (9.6 mm) اعلام شده است. این عدد هنگام انتخاب گلند، ورودی تابلو، لوله، داکت یا فضای عبور کابل اهمیت دارد.

وزن تقریبی کابل در دیتاشیت ۱۱۷ کیلوگرم بر کیلومتر (117 kg/km) ذکر شده است. این مقدار تقریبی است و بیشتر برای برآورد وزن کابل در سفارش‌های پروژه‌ای، حمل و برنامه‌ریزی مسیر نصب کاربرد دارد. نوع بسته‌بندی درج‌شده در همین دیتاشیت نیز قرقره (Drum) است.

کابل ۲×۲.۵ افشارنژاد در چه ولتاژ و دمایی استفاده می‌شود؟

ولتاژ نامی کابل ۳۰۰/۵۰۰ ولت (300/500 V) و ولتاژ آزمون آن ۲ کیلوولت (2 kV) اعلام شده است. فرکانس سیستم ثبت‌شده در مشخصات فنی نیز ۵۰ هرتز (50 Hz) است. بنابراین پیش از خرید باید ولتاژ واقعی مدار با رده ولتاژی کابل تطبیق داده شود.

دمای کارکرد درج‌شده در دیتاشیت ۷۰+ درجه سانتی‌گراد (+70°C) و حداکثر دمای اعلام‌شده برای شرایط اتصال کوتاه ۱۶۰+ درجه سانتی‌گراد (+160°C) است. همچنین تحمل اتصال کوتاه ۰.۲ کیلوآمپر برای مدت ۵ ثانیه (0.2 kA / 5 s) ثبت شده است. این مقدار مربوط به شرایط اتصال کوتاه است و نباید با ظرفیت جریان دائم کابل اشتباه گرفته شود.

مشخصات فنی کابل افشان شیلددار ۲ در ۲.۵ افشارنژاد

• برند: خراسان افشارنژاد
• مدل درج‌شده در دیتاشیت: (N)YSLCY 2×2.5
• نوع کابل: افشان شیلددار
• تعداد رشته: ۲ رشته
• سطح مقطع هر رشته: ۲.۵ میلی‌متر مربع (2.5 mm²)
• جنس هادی: مس آنیل‌شده
• کلاس هادی: افشان کلاس ۵ (Flexible Class 5)
• ساختار هادی: ۵۰×۰.۲۴ میلی‌متر (50×0.24 mm)
• ساختار کلی: CU / PVC / Al-Pet / CWB / PVC
• جنس عایق: PVC اکسترودشده
• ضخامت عایق: ۰.۸ میلی‌متر (0.8 mm)
• رنگ رشته‌ها: مشکی و آبی
• لایه میانی: Polyester Tape + Aluminum
• ضخامت درج‌شده برای لایه Al-Pet: ۰.۰۳۶ میلی‌متر (0.036 mm)
• نوع شیلد: مس آنیل‌شده بافته‌شده CWB
• ساختار شیلد: ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm)
• جنس روکش: PVC اکسترودشده
• ضخامت روکش: ۱ میلی‌متر (1 mm)
• رنگ روکش: خاکستری
• قطر خارجی تقریبی: ۹.۶ میلی‌متر (9.6 mm)
• وزن تقریبی: ۱۱۷ کیلوگرم بر کیلومتر (117 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500 V)
• ولتاژ آزمون: ۲ کیلوولت (2 kV)
• فرکانس: ۵۰ هرتز (50 Hz)
• حداکثر مقاومت هادی در ۲۰°C: ۷.۹۸ اهم بر کیلومتر (7.98 Ω/km)
• دمای کارکرد درج‌شده: ۷۰+ درجه سانتی‌گراد (+70°C)
• حداکثر دمای اتصال کوتاه: ۱۶۰+ درجه سانتی‌گراد (+160°C)
• تحمل اتصال کوتاه: ۰.۲ کیلوآمپر به مدت ۵ ثانیه (0.2 kA / 5 s)
• استانداردهای درج‌شده: IEC 60227-7 و DIN VDE 0245
• نوع بسته‌بندی درج‌شده: قرقره (Drum)

کابل افشان شیلددار 2×2.5 برای چه کاربردهایی مناسب است؟

ساختار افشان و شیلددار این محصول باعث می‌شود استفاده از آن در مدارهای فرمان و کنترل، اتصال تجهیزات کنترلی، تابلوهای برق و مسیرهایی که مدیریت تداخل الکترومغناطیسی اهمیت دارد قابل بررسی باشد. کابل‌های کنترلی دارای شیلد مسی نیز در منابع تخصصی برای سیستم‌های کنترل، ماشین‌آلات و محیط‌هایی که حفاظت EMC موردنیاز است به کار می‌روند.

نوع دقیق کاربرد باید با شرایط پروژه تطبیق داده شود. سطح مقطع ۲.۵ mm² به‌تنهایی مشخص نمی‌کند که کابل برای یک مصرف‌کننده خاص مناسب است؛ جریان بار، افت ولتاژ، طول مسیر و روش نصب باید به‌صورت جداگانه بررسی شوند.

قبل از خرید کابل افشان شیلددار ۲×۲.۵ چه مواردی را بررسی کنیم؟

• تعداد ۲ رشته و سطح مقطع ۲.۵ میلی‌متر مربع هر رشته با نقشه مدار تطبیق داده شود.
• ولتاژ ۳۰۰/۵۰۰ ولت (300/500 V) با رده ولتاژی سیستم سازگار باشد.
• نیاز واقعی مسیر به کابل شیلددار مشخص شود.
• نحوه سربندی شیلد متناسب با طراحی EMC پروژه تعیین شود.
• برای انتخاب گلند و فضای عبور، قطر تقریبی ۹.۶ میلی‌متر (9.6 mm) در نظر گرفته شود.
• جریان موردنیاز بر اساس شرایط واقعی نصب محاسبه شود و از تعیین آمپراژ صرفاً بر مبنای سطح مقطع خودداری شود.

خرید کابل افشان شیلددار 2 در 2.5 افشارنژاد برای پروژه‌های ساختمانی و شرکتی

کابل افشان شیلددار 2 در 2.5 افشارنژاد برای خریدهای ساختمانی، تابلو برق، پروژه‌های کنترلی و سفارش‌های شرکتی قابل بررسی است. پیش از سفارش، سطح مقطع ۲×۲.۵ میلی‌متر مربع (2×2.5 mm²)، ولتاژ مدار، متراژ موردنیاز، شرایط مسیر و نیاز سیستم به شیلد باید با مشخصات پروژه تطبیق داده شود.

فروشگاه برق بازار امکان استعلام این کابل را برای پیمانکاران، شرکت‌ها، واحدهای تدارکات و خریداران پروژه‌ای فراهم می‌کند. اعلام متراژ و مشخصات فنی موردنیاز هنگام استعلام کمک می‌کند سفارش دقیق‌تر انجام شود و خریدار بتواند قیمت کابل افشان شیلددار ۲ در ۲.۵ افشارنژاد را متناسب با حجم موردنیاز پروژه بررسی کند.
