کابل افشان شیلددار 4 در 2.5 افشارنژاد

تحلیل ساختار و مشخصات کابل افشان شیلددار 4 در 2.5 افشارنژاد

کابل افشان شیلددار 4 در 2.5 افشارنژاد از چهار هادی مسی آنیل‌شده با سطح مقطع ۲.۵ میلی‌متر مربع تشکیل شده است. هادی‌های این کابل افشان از نوع کلاس ۵ هستند و هر هادی ساختار ۵۰×۰.۲۴ میلی‌متر با عایق PVC به ضخامت ۰.۸ میلی‌متر دارد.

ساختار کلاس ۵ انعطاف کابل را نسبت به هادی‌های مفتولی بیشتر می‌کند و نصب آن را در تابلو برق، مسیرهای دارای خم و فضاهای محدود آسان‌تر می‌سازد. با این حال، این ویژگی به معنی مناسب بودن کابل برای حرکت دائمی، زنجیر کابل یا خمش پیوسته نیست و برای چنین کاربردهایی باید کابل مخصوص شرایط دینامیکی انتخاب شود.

سه فاز + نول؛ نکته مهم قبل از سفارش

آرایش این مدل ۳×۲.۵ فاز + ۱×۲.۵ نول است و طبق مشخصات فنی، هادی PE مجزا ندارد. بنابراین چهاررشته بودن کابل به معنی تأمین هم‌زمان فاز، نول و ارت نیست.

اگر مدار به هادی حفاظتی مستقل نیاز دارد، پیش از سفارش باید این ساختار با نقشه برق و الزامات حفاظتی پروژه تطبیق داده شود.

شیلد Al-Pet و مس بافته‌شده چه نقشی دارند؟

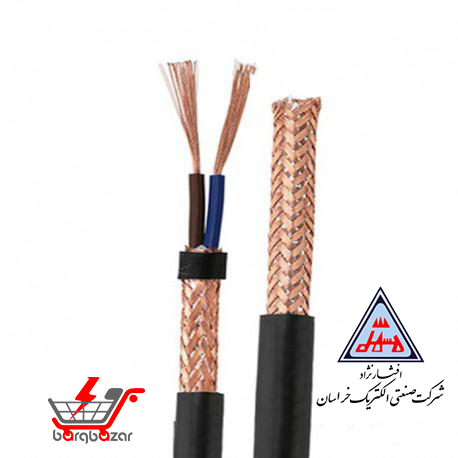

ساختار کابل CU/PVC/Al-Pet/CWB/PVC است. پس از عایق PVC هادی‌ها، لایه آلومینیوم-پلی‌استر Al-Pet و سپس شیلد مسی بافته‌شده CWB با ساختار ۲۴×۶×۰.۱۲ میلی‌متر قرار دارد.

این ساختار در مدارهایی اهمیت دارد که کاهش اثر تداخل‌های الکترومغناطیسی یکی از الزامات طراحی است؛ به‌ویژه در محیط‌های صنعتی یا مسیرهای مجاور منابع نویز الکتریکی.

البته عملکرد شیلد فقط به ساختار کابل وابسته نیست و نحوه ترمینیشن شیلد، سیستم زمین و مسیر کابل‌کشی نیز باید مطابق طراحی EMC مجموعه اجرا شوند.

مشخصات الکتریکی مؤثر در انتخاب کابل ۴×۲.۵

ولتاژ نامی کابل ۳۰۰/۵۰۰ ولت است و حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد ۷.۹۸ اهم بر کیلومتر اعلام شده است.

مقاومت هادی در محاسبات افت ولتاژ کاربرد دارد، اما برای بررسی مناسب بودن سطح مقطع ۲.۵ میلی‌متر مربع باید جریان بار، طول مسیر، افت ولتاژ مجاز، روش نصب و دمای محیط نیز در نظر گرفته شوند. به همین دلیل، اعلام یک آمپراژ ثابت برای کابل ۴×۲.۵ در تمام شرایط نصب مبنای دقیقی برای انتخاب نیست.

اگر مقدار ۵۰ هرتز در بخش آزمون الکتریکی دیتاشیت درج شده باشد، این عدد مربوط به فرکانس منبع AC آزمون است و نباید به‌عنوان «فرکانس کاری کابل» در نظر گرفته شود.

قطر کابل و نکات اجرایی

قطر خارجی تقریبی کابل ۱۱.۴۴ میلی‌متر است و هنگام انتخاب گلند، ورودی تابلو، لوله و کانال باید با ابعاد واقعی مسیر اجرا تطبیق داده شود.

روکش خارجی از PVC خاکستری با ضخامت ۱.۲ میلی‌متر ساخته شده و وزن تقریبی کابل ۱۹۸ کیلوگرم بر کیلومتر است. وزن کابل به‌ویژه در حمل، انتخاب قرقره و اجرای متراژهای پروژه‌ای اهمیت پیدا می‌کند.

این کابل برای چه پروژه‌هایی مناسب است؟

این مدل برای مدارهایی قابل بررسی است که طبق نقشه به چهار هادی ۲.۵ میلی‌متر مربع، آرایش سه فاز + نول و ساختار شیلددار نیاز دارند.

مدارهای فرمان و کنترل، اتصال برخی تجهیزات صنعتی و مسیرهایی که کنترل نویز الکتریکی اهمیت دارد از کاربردهای قابل بررسی آن هستند. در این پروژه‌ها، نبود PE مجزا و نحوه اجرای شیلد باید پیش از خرید با طراحی مدار تطبیق داده شوند.

مشخصات فنی تأییدشده کابل افشان شیلددار ۴ در ۲.۵ افشارنژاد

• برند: خراسان افشارنژاد
• مدل: (N)YSLCY 4×2.5
• تعداد رشته: ۴ رشته
• آرایش هادی‌ها: ۳×۲.۵ فاز + ۱×۲.۵ نول، بدون PE مجزا
• سطح مقطع هر رشته: ۲.۵ میلی‌متر مربع (2.5 mm²)
• جنس هادی: مس آنیل‌شده
• نوع هادی: افشان کلاس ۵ (Flexible Class 5)
• ساختار هر هادی: ۵۰×۰.۲۴ میلی‌متر (50×0.24 mm)
• عایق: PVC
• ضخامت عایق: ۰.۸ میلی‌متر (0.8 mm)
• ساختار کلی: CU/PVC/Al-Pet/CWB/PVC
• لایه میانی: آلومینیوم-پلی‌استر Al-Pet
• شیلد: مس آنیل‌شده بافته‌شده CWB
• ساختار شیلد: ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm)
• روکش خارجی: PVC خاکستری
• ضخامت روکش: ۱.۲ میلی‌متر (1.2 mm)
• قطر خارجی تقریبی: ۱۱.۴۴ میلی‌متر (11.44 mm)
• وزن تقریبی: ۱۹۸ کیلوگرم بر کیلومتر (198 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500V)
• حداکثر مقاومت هادی در ۲۰°C: ۷.۹۸ اهم بر کیلومتر (7.98 Ω/km)
• ولتاژ آزمون: ۲ کیلوولت (2 kV)
• جریان اتصال کوتاه درج‌شده برای ۵ ثانیه: ۰.۲ کیلوآمپر (0.2 kA)
• دمای کاری درج‌شده: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای اتصال کوتاه: ۱۶۰+ درجه سانتی‌گراد
• استانداردهای درج‌شده: IEC 60227-7 و DIN VDE 0245

قبل از خرید چه مواردی را بررسی کنیم؟

پیش از سفارش، آرایش سه فاز + نول و نبود PE مجزا را با نقشه مدار بررسی کنید. سطح مقطع ۲.۵ میلی‌متر مربع نیز باید با توجه به جریان بار، طول مسیر، افت ولتاژ، روش نصب و دمای محیط انتخاب شود.

در پروژه‌هایی که شیلد اهمیت دارد، نحوه اتصال آن و شرایط EMC مجموعه باید از قبل مشخص باشد. همچنین قطر تقریبی ۱۱.۴۴ میلی‌متر را برای انتخاب گلند، ورودی تابلو، لوله و کانال در نظر بگیرید.

در سفارش‌های پروژه‌ای، مدل (N)YSLCY 4×2.5، برند، متراژ موردنیاز و مشخصات کابل را با نقشه یا لیست متریال پروژه تطبیق دهید.

قیمت و خرید کابل افشان شیلددار 4 در 2.5 افشارنژاد

برای سفارش کابل افشان شیلددار 4 در 2.5 افشارنژاد، تنها سایز کابل کافی نیست و باید مدل دقیق، ساختار چهاررشته، وجود شیلد و الزامات مدار نیز کنترل شوند.

برای استعلام از فروشگاه برق بازار، بهتر است مدل (N)YSLCY 4×2.5، برند خراسان افشارنژاد و متراژ موردنیاز اعلام شود. در سفارش‌های پروژه‌ای، تطبیق این مشخصات با نقشه یا لیست متریال احتمال انتخاب کابل نامتناسب با شرایط اجرا را کاهش می‌دهد.
