کابل افشان شیلددار 4 در 1 افشارنژاد

تحلیل ساختار و مشخصات کابل افشان شیلددار ۴ در ۱ افشارنژاد

کابل افشان شیلددار ۴ در ۱ افشارنژاد خراسان از چهار هادی با سطح مقطع نامی ۱ میلی‌متر مربع (1 mm²) تشکیل شده است. هادی‌ها از مس آنیل‌شده و از نوع افشان کلاس ۵ (Flexible Class 5) هستند. طبق دیتاشیت، هر هادی شامل ۳۲ مفتول مسی با قطر ۰.۱۹ میلی‌متر (32×0.19 mm) است و عایق PVC آن ۰.۶ میلی‌متر (0.6 mm) ضخامت دارد.

ساختار کلاس ۵ نسبت به هادی مفتولی انعطاف بیشتری دارد و اجرای کابل در مسیرهای دارای خم یا فضای محدود را آسان‌تر می‌کند. با این حال، این ویژگی به معنی مناسب بودن کابل برای حرکت دائمی، زنجیر کابل یا خمش پیوسته ماشین‌آلات نیست.

آرایش سه فاز + نول چه اهمیتی در انتخاب این کابل دارد؟

یکی از مهم‌ترین نکات این مدل، آرایش هادی‌های آن است. در دیتاشیت برای هادی‌های فاز ۳×۱ میلی‌متر مربع، برای نول ۱×۱ میلی‌متر مربع و برای PE مقدار صفر درج شده است؛ بنابراین کابل دارای سه فاز + یک نول و بدون هادی حفاظتی PE مجزا است. رنگ هادی‌ها نیز زرد، قرمز، آبی و مشکی اعلام شده است.

این مشخصه مستقیماً بر انتخاب کابل اثر دارد. چهاررشته بودن به معنی تأمین خودکار فاز، نول و ارت موردنیاز هر مدار نیست؛ بنابراین اگر پروژه به PE مستقل نیاز دارد، آرایش کابل باید پیش از سفارش با نقشه برق و الزامات حفاظتی سیستم تطبیق داده شود.

شیلد مسی و لایه Al-Pet چه کاربردی دارند؟

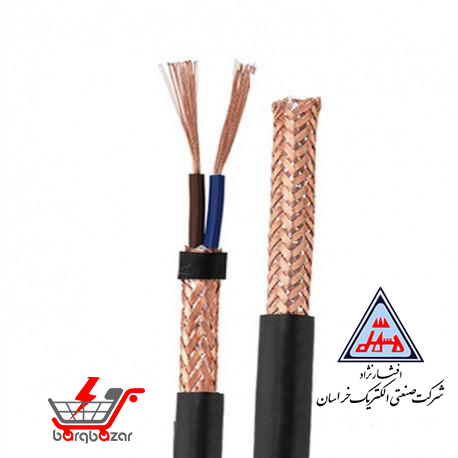

ساختار کابل به‌صورت CU/PVC/Al-Pet/CWB/PVC اعلام شده است. پس از عایق PVC، لایه آلومینیوم-پلی‌استر Al-Pet و سپس شیلد بافته‌شده مسی CWB قرار دارد. ضخامت پلی‌استر و آلومینیوم هرکدام ۰.۰۳۶ میلی‌متر (0.036 mm) و ساختار شیلد مسی ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm) است.

این ساختار در مدارهایی اهمیت دارد که کاهش اثر تداخل‌های الکترومغناطیسی بخشی از الزامات طراحی است. البته عملکرد شیلد به نحوه ترمینیشن، سیستم زمین، مسیر کابل‌کشی و جداسازی از منابع نویز نیز وابسته است و صرف وجود شیلد به‌تنهایی کافی نیست.

مشخصات الکتریکی مؤثر در انتخاب کابل ۴×۱

ولتاژ نامی کابل ۳۰۰/۵۰۰ ولت (300/500V) و حداکثر مقاومت هادی در دمای ۲۰ درجه سانتی‌گراد (20°C) برابر ۱۹.۵۰ اهم بر کیلومتر (19.50 Ω/km) است.

مقاومت هادی در محاسبات افت ولتاژ کاربرد دارد، اما برای بررسی مناسب بودن سطح مقطع ۱ میلی‌متر مربع (1 mm²) باید جریان بار، طول مسیر، افت ولتاژ مجاز، دمای محیط و روش نصب نیز مشخص باشند. به همین دلیل اعلام یک آمپراژ ثابت برای کابل ۴×۱ در همه شرایط نصب مبنای دقیقی ندارد.

نکته مهم فنی: مقدار ۵۰ هرتز (50 Hz) که ممکن است در بخش آزمون الکتریکی دیتاشیت دیده شود، به فرکانس منبع AC آزمون مربوط است و نباید به‌عنوان فرکانس کاری کابل یا فرکانس سیستم معرفی شود.

قطر کابل را قبل از انتخاب گلند و مسیر عبور بررسی کنید

قطر خارجی تقریبی کابل ۸.۳۵ میلی‌متر (8.35 mm) است؛ بنابراین هنگام انتخاب گلند، ورودی تابلو، لوله یا کانال باید محدوده گیرایی و فضای عبور با قطر کابل تطبیق داده شود.

روکش خارجی از PVC خاکستری با ضخامت ۱ میلی‌متر (1 mm) ساخته شده و وزن تقریبی کابل ۱۰۵ کیلوگرم بر کیلومتر (105 kg/km) یا حدود ۱۰۵ گرم در متر (105 g/m) است. این وزن در برآورد حمل، قرقره و اجرای متراژهای پروژه‌ای کاربرد دارد.

کابل افشان شیلددار ۴ در ۱ افشارنژاد برای چه پروژه‌هایی مناسب است؟

این کابل برای مدارهایی قابل بررسی است که به چهار هادی ۱ میلی‌متر مربع، آرایش سه فاز + نول و ساختار شیلددار نیاز دارند. مدارهای فرمان، کنترل و اتصال برخی تجهیزات سه‌فاز که طبق طراحی به نول و کاهش اثر تداخل الکترومغناطیسی نیاز دارند، از کاربردهای قابل بررسی این مدل هستند.

در پروژه‌های صنعتی، مشخصات کابل باید با نقشه برق و دیتاشیت تجهیز تطبیق داده شود؛ به‌خصوص نبود PE مجزا باید پیش از سفارش در طراحی حفاظتی سیستم در نظر گرفته شود.

مشخصات فنی تأییدشده کابل افشان شیلددار ۴ در ۱ افشارنژاد

• برند: خراسان افشارنژاد
• مدل: (N)YSLCY 4×1
• تعداد رشته: ۴ رشته
• آرایش هادی‌ها: ۳×۱ فاز + ۱×۱ نول، بدون PE مجزا
• سطح مقطع هر رشته: ۱ میلی‌متر مربع (1 mm²)
• جنس هادی: مس آنیل‌شده
• نوع هادی: افشان کلاس ۵ (Flexible Class 5)
• ساختار هر هادی: ۳۲×۰.۱۹ میلی‌متر (32×0.19 mm)
• عایق رشته‌ها: PVC
• ضخامت عایق: ۰.۶ میلی‌متر (0.6 mm)
• ساختار کلی: CU/PVC/Al-Pet/CWB/PVC
• لایه میانی: پلی‌استر و آلومینیوم Al-Pet
• ضخامت پلی‌استر و آلومینیوم: هرکدام ۰.۰۳۶ میلی‌متر (0.036 mm)
• شیلد: مس آنیل‌شده بافته‌شده CWB
• ساختار شیلد: ۲۴×۶×۰.۱۲ میلی‌متر (24×6×0.12 mm)
• روکش خارجی: PVC خاکستری
• ضخامت روکش: ۱ میلی‌متر (1 mm)
• قطر خارجی تقریبی: ۸.۳۵ میلی‌متر (8.35 mm)
• وزن تقریبی: ۱۰۵ کیلوگرم بر کیلومتر (105 kg/km)
• ولتاژ نامی: ۳۰۰/۵۰۰ ولت (300/500V)
• حداکثر مقاومت هادی در ۲۰°C: ۱۹.۵۰ اهم بر کیلومتر (19.50 Ω/km)
• ولتاژ آزمون: ۲ کیلوولت (2 kV)
• جریان اتصال کوتاه درج‌شده برای ۵ ثانیه: ۰.۲ کیلوآمپر (0.2 kA)
• دمای کاری درج‌شده: ۳۰- تا ۷۰+ درجه سانتی‌گراد
• حداکثر دمای هادی در اتصال کوتاه: ۱۶۰+ درجه سانتی‌گراد
• استانداردهای درج‌شده: IEC 60227-7 و DIN VDE 0245

قبل از خرید کابل افشان شیلددار ۴ در ۱ افشارنژاد به چه نکاتی توجه کنیم؟

• آرایش سه فاز + نول و بدون PE مجزا را با نقشه مدار تطبیق دهید.
• سطح مقطع ۱ میلی‌متر مربع (1 mm²) را بر اساس جریان، طول مسیر و افت ولتاژ بررسی کنید.
• نیاز واقعی مدار به شیلد و روش اتصال آن را پیش از اجرا مشخص کنید.
• قطر ۸.۳۵ میلی‌متر (8.35 mm) را هنگام انتخاب گلند، لوله و کانال در نظر بگیرید.
• در خریدهای پروژه‌ای، مدل، متراژ و آرایش هادی‌ها را با لیست متریال یا نقشه پروژه کنترل کنید.

قیمت و خرید کابل افشان شیلددار ۴ در ۱ افشارنژاد

در خرید کابل افشان شیلددار ۴ در ۱ افشارنژاد فقط تعداد رشته و سطح مقطع نباید مبنای سفارش باشند. آرایش سه فاز + نول، نبود PE مجزا و ساختار شیلددار سه مشخصه‌ای هستند که مستقیماً باید با نیاز مدار تطبیق داده شوند.

برای استعلام از فروشگاه برق بازار بهتر است مدل (N)YSLCY 4×1، برند خراسان افشارنژاد، متراژ موردنیاز و مشخصات پروژه اعلام شوند. این اطلاعات برای شرکت‌ها، پیمانکاران و واحدهای تدارکات، احتمال سفارش کابل نامتناسب با نقشه یا ساختار مدار را کاهش می‌دهد.
